CAM350 使用，典型做钢网

一、步骤

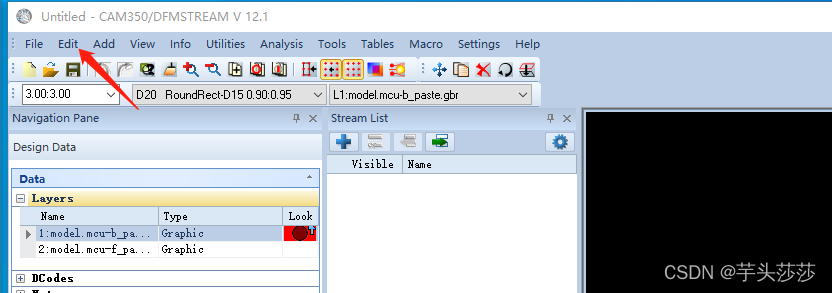

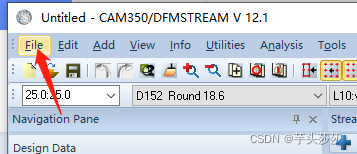

1.打开Gerber文件，点击file ->import-> gerber date,选择焊盘层

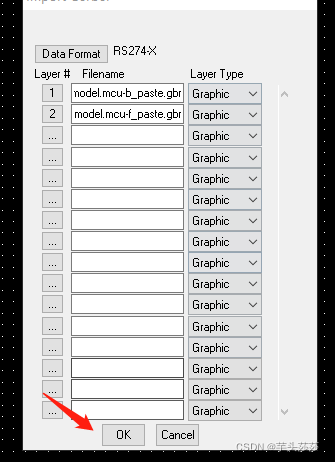

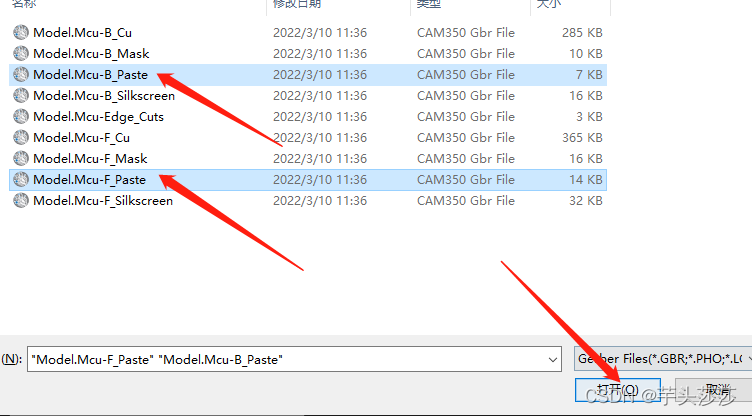

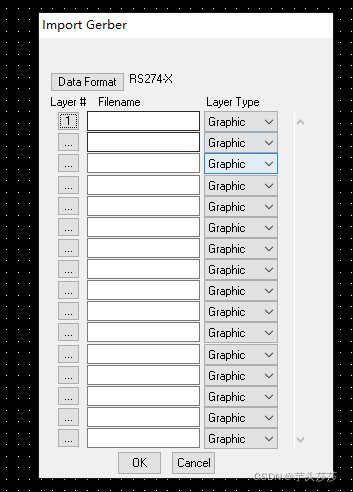

点击左边对应序号，我从1 点进去，进去选好文件,点击打开

选好锡膏层（助焊层即焊盘的意思），点击0打开



点击OK

2.将顶层和底层分开

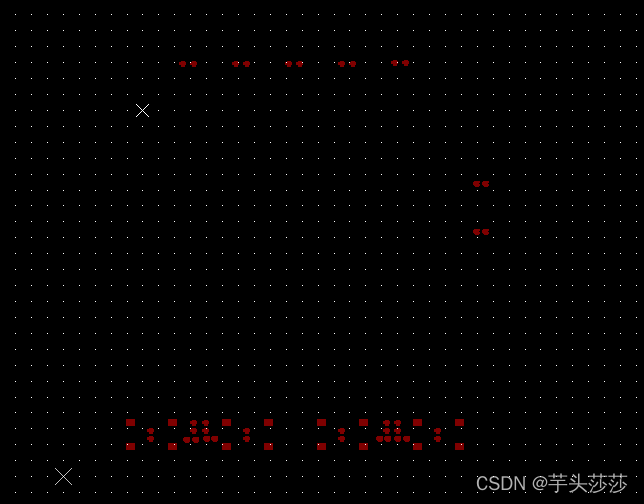

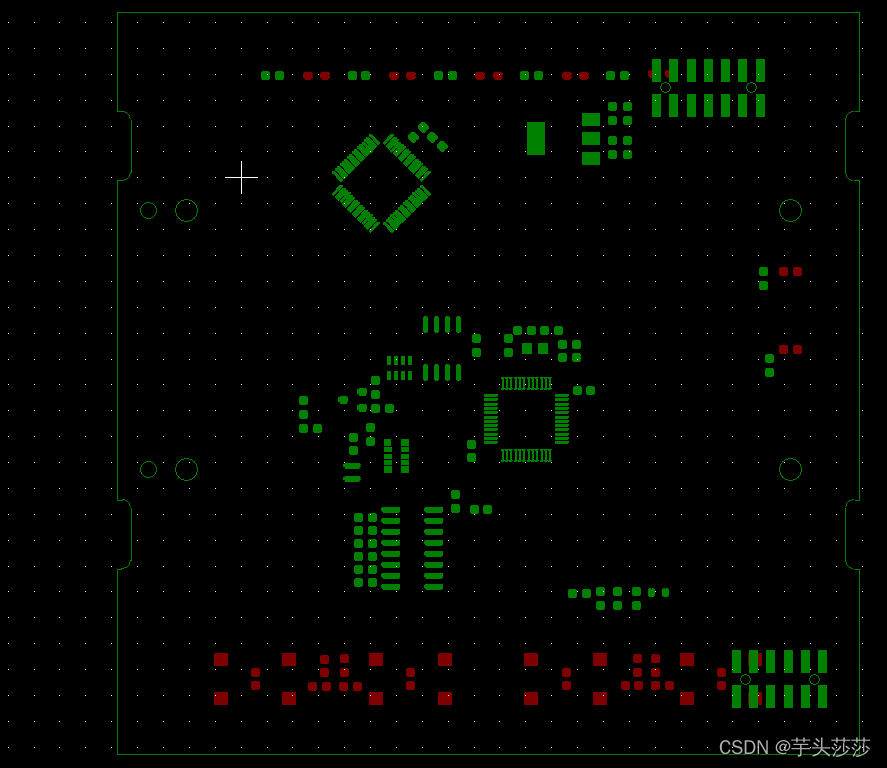

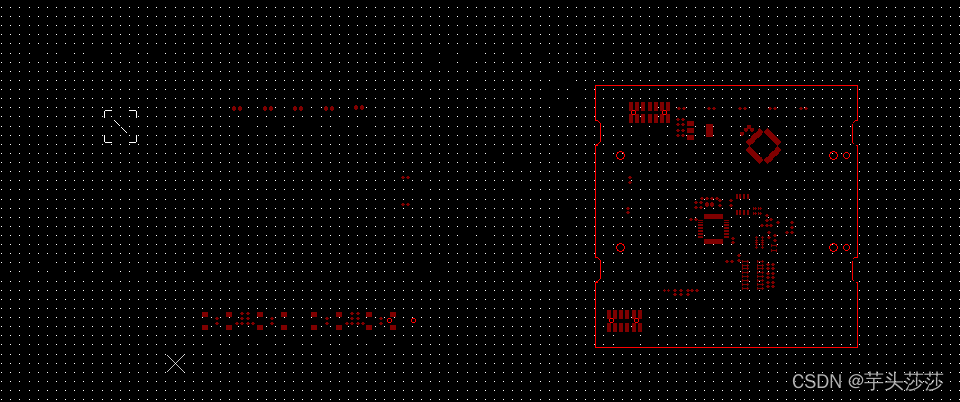

进来后，显示这样，我们需要开钢网，所以需要把顶层和底层分开

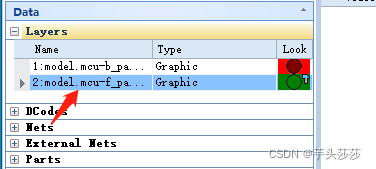

点击左边栏 Layers

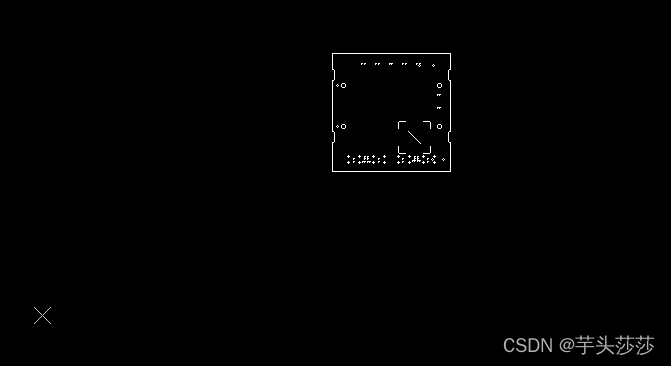

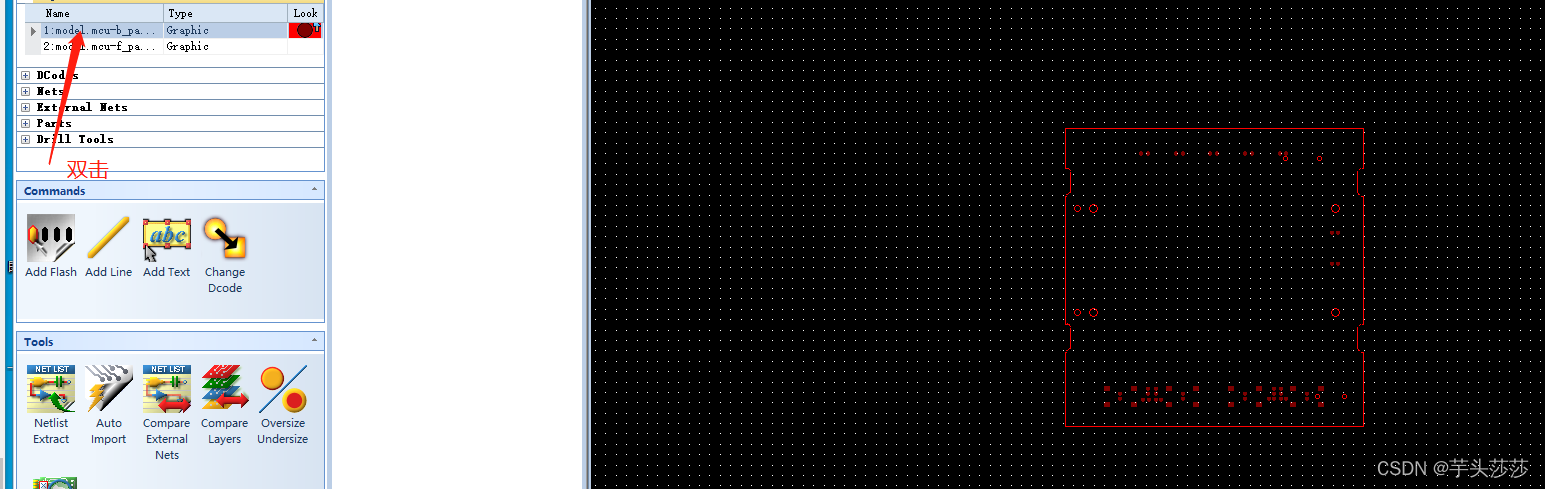

我们双击层的名称，是之值显示一层

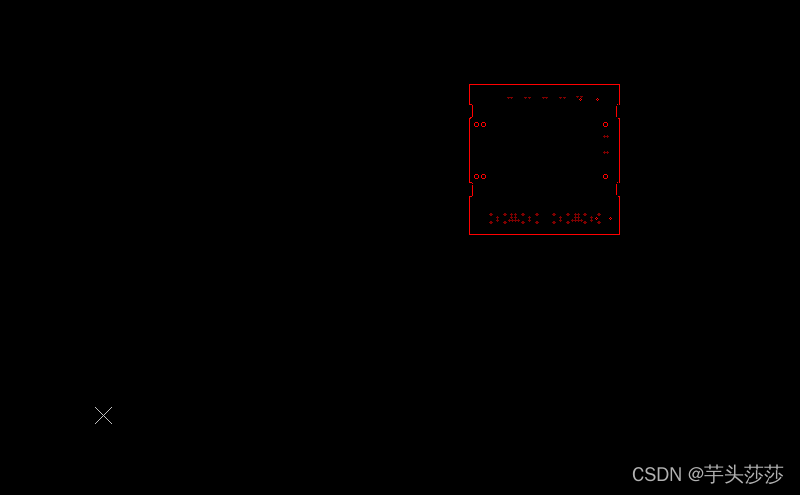

 然后我们放置一个原点，

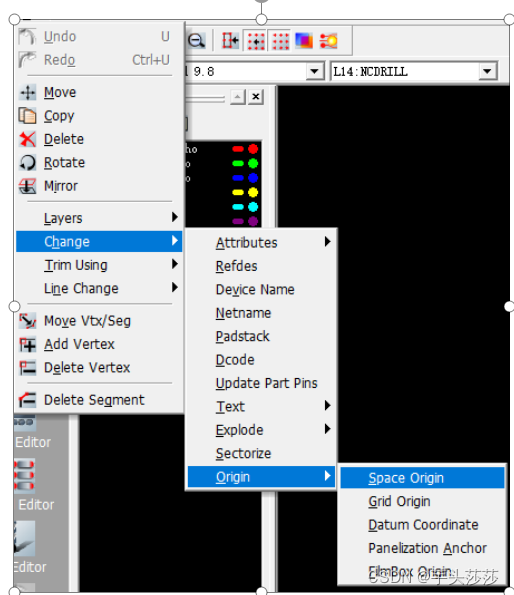

• 坐标原点（Edit——>Change——>Origin——>Space Origin），避免GERBER图有重叠







然后我们需要移动顶层到这里，点击Edit-MOVE

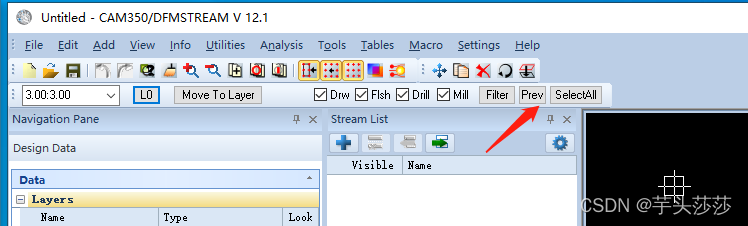

 再点击 Prev

 选中板子，鼠标右击一下（右击后鼠标图标变了）

右击后鼠标图标变了）

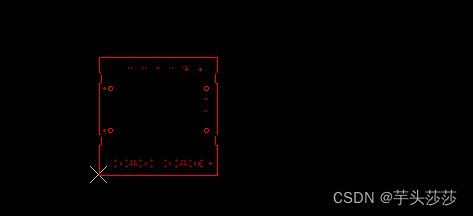

然后点击一下，这时候就可以已送板子了，把它移动到原点

 接线来移动底层，重复上面步骤，我们先点击一下底层的名字，让底层显示出来

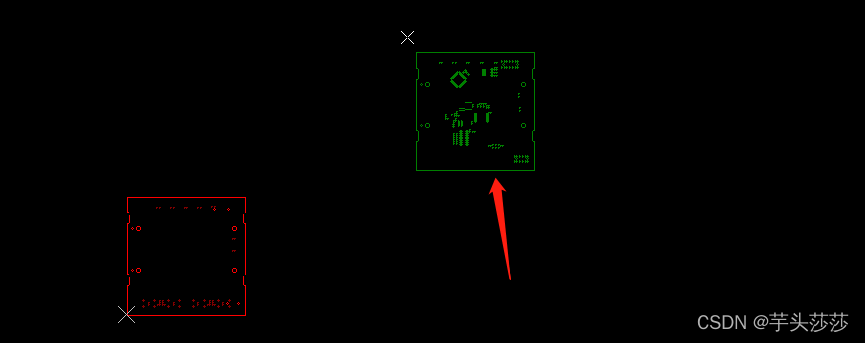

 然后移动到你认为合适的地方，



 这时候，你还需要注意底层做钢网需要镜像【，所以我们需要对底层进行镜像

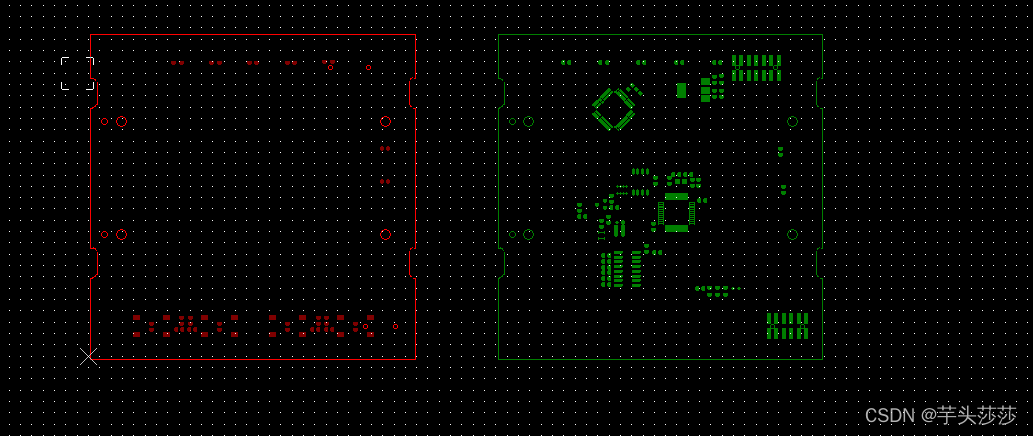

点击Edit - Mirror 然后跟Move一样操作选中板子，右击一下，往左移动鼠标，移动到合适，点击一下，就镜像成功了



 然后把我们边框层删除掉下， Edit delete 选中板框鼠标右击弹出对话框，点击确定，进行删除，注意一点，如格子设置比较大，删除选中边框层是会误选到其他器件，这是我们可以把格子调小一点

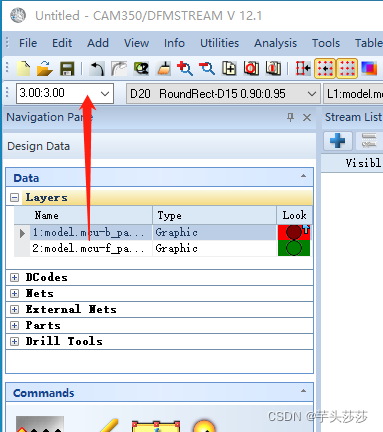

 这里进行选择格子大小

 删除边框OK，然后我们把两个层合并到同个层，点击MOVE选中所有，

点击MOVE TO LAYER

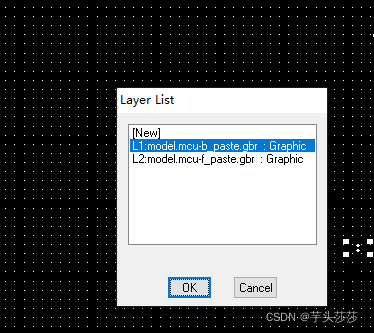

点击好，会弹出对话框，意思是要以那一层位主，我们可以以第一层为主，看个人习惯

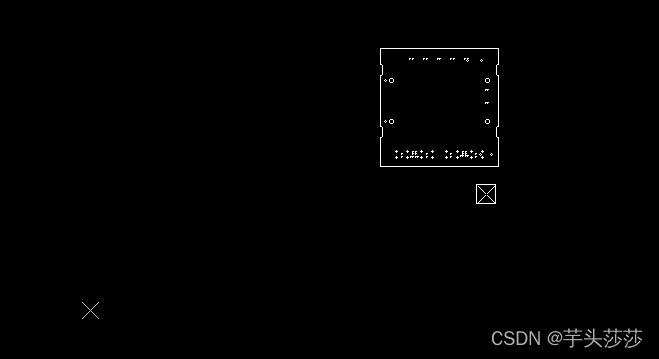

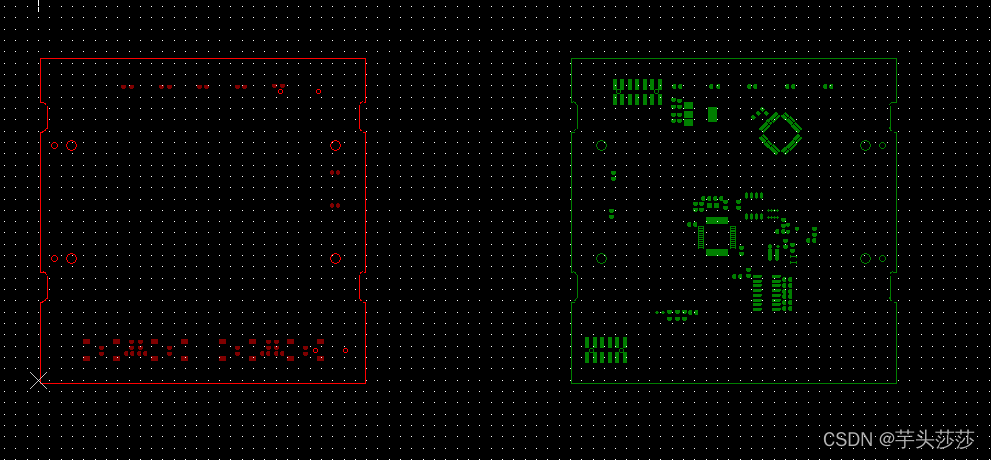

然后点击OK,这时候你会看到颜色都变成一样颜色即同个层了

你就可以输出文件去嘉立创下钢网

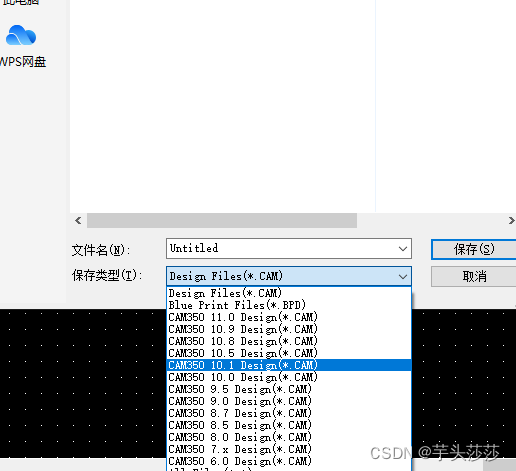

注意：我之前下单，嘉立创CAM350那边软件是9.5的，所以如果我们高本软件记得输出低版本软件在去嘉立创下单，避免审核没通过再来修改浪费时间



二、已经有打开一个文件又要新打开以Gerber文件时，需要先点击FILE-NEW新建一个才可以，不然Layer层都有数据

三、常用功能键

测量：点击info measure 选择尺子就可以测量

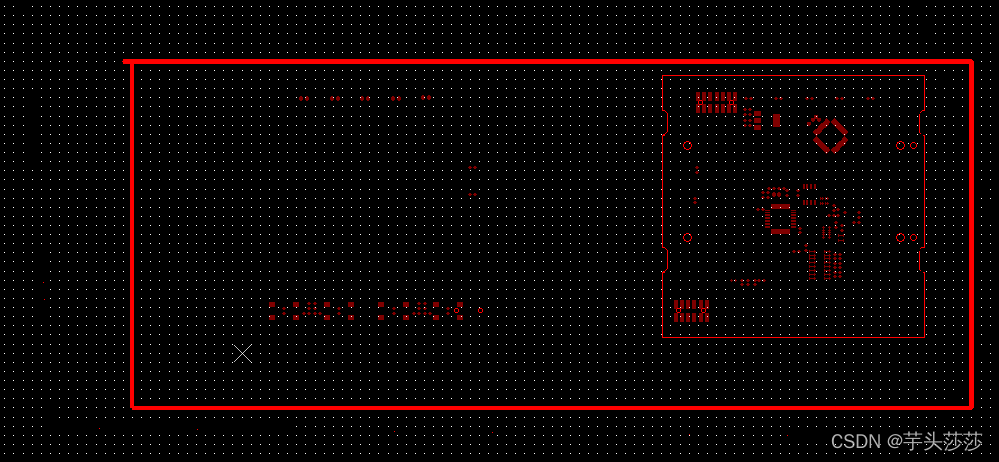

添加线框（选择一个图层，Add——>Line，选择线的类型和宽度）

画线框就是为了拼钢网悄悄好，不要太大，避免做钢网做大浪费钱
