最近研究了一个项目，利用python代码实现指针式圆形仪表的自动读数，并将读数结果进行输出，若需要完整数据集和源代码可以私信。

🍓🍓1.yolov8实现圆盘形仪表智能读数

🍓🍓1.yolov8实现圆盘形仪表智能读数

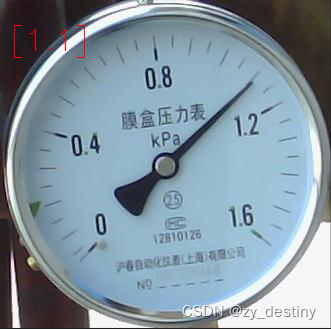

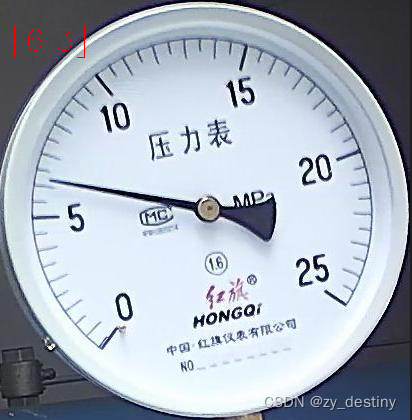

实现的效果如下：

对整个项目来说，可分为三个大步骤：

仪表目标检测
仪表表盘指针分割
计算读数

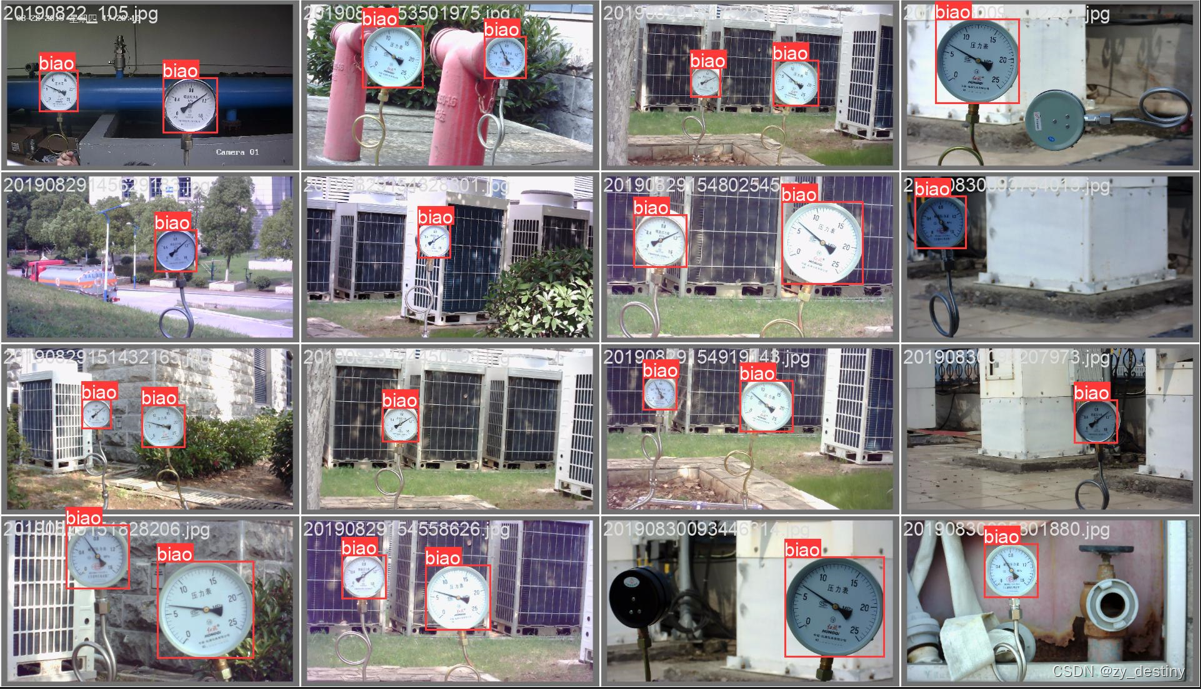

此篇先将仪表目标检测，将原图中的表盘识别出来。

🙋🙋2.仪表目标检测

首先第一步，对原始影像中的仪表进行目标识别，具体使用的模型我们采用YOLOv8，当然可以换其他模型，这里就以YOLOv8为示例进行仪表目标检测任务进行讲解。

🍋2.1准备数据

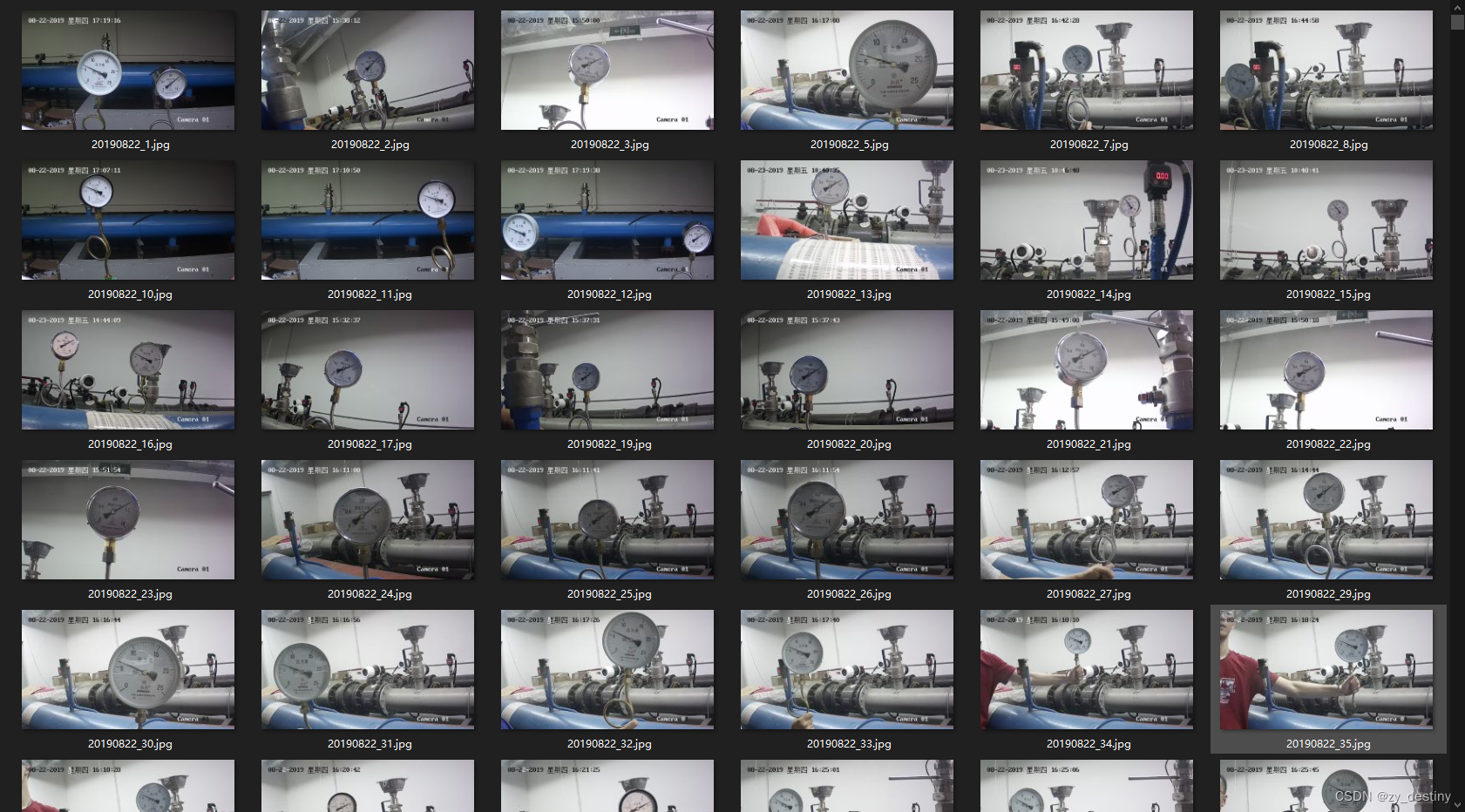

使用的数据集如下所示：

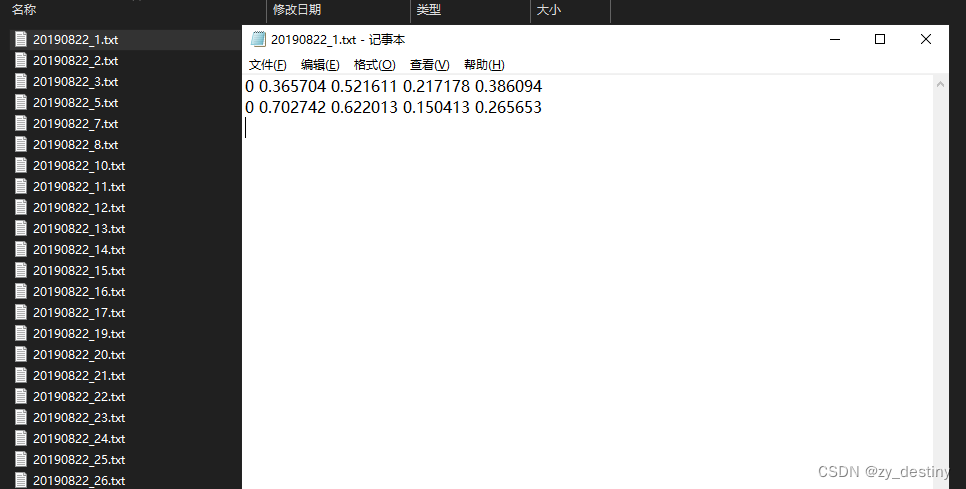

label部分采用YOLO格式的txt文件，格式如下所示：

🍋2.2模型选择

以YOLOv8n为例，模型选择代码如下：

model = YOLO('yolov8n.yaml')  # build a new model from YAML
model = YOLO('yolov8n.pt')  # load a pretrained model (recommended for training)
model = YOLO('yolov8n.yaml').load('yolov8n.pt')  # build from YAML and transfer weights

其中yolov8n.yaml为./ultralytics/cfg/models/v8/yolov8n.yaml，可根据自己的数据进行模型调整，打开yolov8n.yaml显示内容如下：

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLOv8 object detection model with P3-P5 outputs. For Usage examples see https://docs.ultralytics.com/tasks/detect

# Parameters
nc: 7 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolov8n.yaml' will call yolov8.yaml with scale 'n'
  # [depth, width, max_channels]
  n: [0.33, 0.25, 1024] # YOLOv8n summary: 225 layers,  3157200 parameters,  3157184 gradients,   8.9 GFLOPs
  s: [0.33, 0.50, 1024] # YOLOv8s summary: 225 layers, 11166560 parameters, 11166544 gradients,  28.8 GFLOPs
  m: [0.67, 0.75, 768] # YOLOv8m summary: 295 layers, 25902640 parameters, 25902624 gradients,  79.3 GFLOPs
  l: [1.00, 1.00, 512] # YOLOv8l summary: 365 layers, 43691520 parameters, 43691504 gradients, 165.7 GFLOPs
  x: [1.00, 1.25, 512] # YOLOv8x summary: 365 layers, 68229648 parameters, 68229632 gradients, 258.5 GFLOPs

# YOLOv8.0n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
  - [-1, 1, Conv, [128, 3, 2]] # 1-P2/4
  - [-1, 3, C2f, [128, True]]
  - [-1, 1, Conv, [256, 3, 2]] # 3-P3/8
  - [-1, 6, C2f, [256, True]]
  - [-1, 1, Conv, [512, 3, 2]] # 5-P4/16
  - [-1, 6, C2f, [512, True]]
  - [-1, 1, Conv, [1024, 3, 2]] # 7-P5/32
  - [-1, 3, C2f, [1024, True]]
  - [-1, 1, SPPF, [1024, 5]] # 9

# YOLOv8.0n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 6], 1, Concat, [1]] # cat backbone P4
  - [-1, 3, C2f, [512]] # 12

  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 4], 1, Concat, [1]] # cat backbone P3
  - [-1, 3, C2f, [256]] # 15 (P3/8-small)

  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 12], 1, Concat, [1]] # cat head P4
  - [-1, 3, C2f, [512]] # 18 (P4/16-medium)

  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 9], 1, Concat, [1]] # cat head P5
  - [-1, 3, C2f, [1024]] # 21 (P5/32-large)

  - [[15, 18, 21], 1, Detect, [nc]] # Detect(P3, P4, P5)

主要需要修改的地方为nc，也就是num_class，此处如果是自己的表盘识别数据，那就要换成类别为1。

如果其他的模型参数不变的话，就默认保持原版yolov8，需要改造模型结构的大佬请绕行。

🍋2.3加载预训练模型

加载预训练模型yolov8n.pt，可以在第一次运行时自动下载，如果受到下载速度限制，也可以自行下载好（下载链接），放在对应目录下即可。

🍋2.4数据组织

yolov8还是以yolo格式的数据为例，./ultralytics/cfg/datasets/data.yaml的内容示例如下：

# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
path: ../datasets/coco8  # dataset root dir
train: images/train  # train images (relative to 'path') 4 images
val: images/val  # val images (relative to 'path') 4 images
test:  # test images (optional)

# Classes (80 COCO classes)
names:
  0: person
  1: bicycle
  2: car
  # ...
  77: teddy bear
  78: hair drier
  79: toothbrush

要注意此处的names是从0开始的，如果是0-79，那上面模型选择的nc=80。这里要特别小心。

训练时的数据加载方式为：

# Train the model
results = model.train(data='data.yaml', epochs=50, imgsz=640)

🍉🍉3.目标检测训练代码

准备好数据和模型之后，就可以开始训练了，train.py的内容显示为：

from ultralytics import YOLO

# Load a model
model = YOLO('yolov8n.yaml')  # build a new model from YAML
model = YOLO('yolov8n.pt')  # load a pretrained model (recommended for training)
model = YOLO('yolov8n.yaml').load('yolov8n.pt')  # build from YAML and transfer weights

# Train the model
results = model.train(data='data.yaml', epochs=50, imgsz=640)

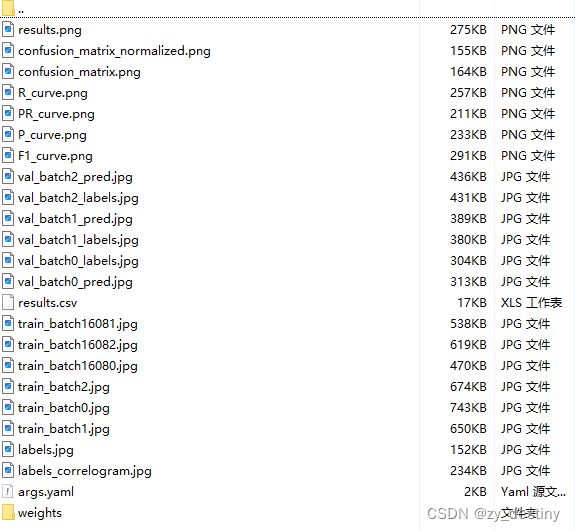

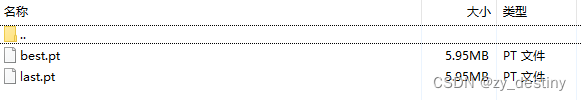

训练完成后的结果如下所示：
