AD在画PCB的时候，拖动器件，PCB布线可以一起移动方式

最新推荐文章于 2024-11-26 09:35:12 发布
原创 最新推荐文章于 2024-11-26 09:35:12 发布 · 3.9w 阅读 · 61 ·
CC 4.0 BY-SA版权
By 张小鸿
文章标签：

#Altium designer #pcb

本文介绍在AD软件中实现布线与器件同步移动的方法。在原理图设计阶段，通过按住Ctrl键可以轻松实现器件与布线的同时移动。而在PCB布局阶段，则需先按快捷键E，选择移动并拖动线段头，再进行器件拖动，以实现两者同步调整。

AD在原理图中，移动器件，想要布线也一起移动，按住ctrl即可。

在PCB中，想要布线和器件一起移动，按快捷键E

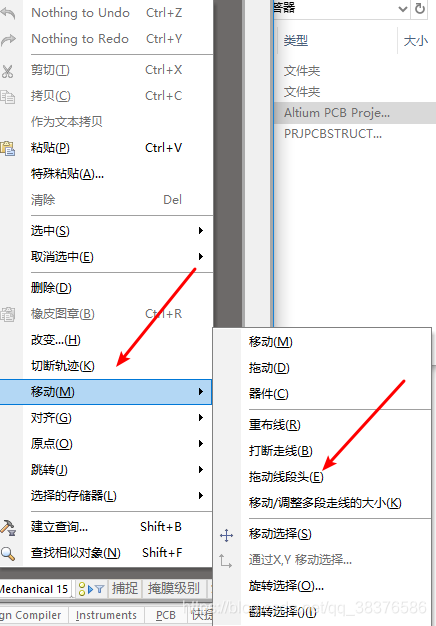

然后选择移动-----拖动线段头   然后再去拖动器件即可。
