Lora SX1278芯片 模块引脚的功能介绍

最新推荐文章于 2025-03-17 10:21:10 发布
最新推荐文章于 2025-03-17 10:21:10 发布
阅读量2w 收藏 58
点赞数 6
分类专栏： Lora
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_38405680/article/details/85018774
版权

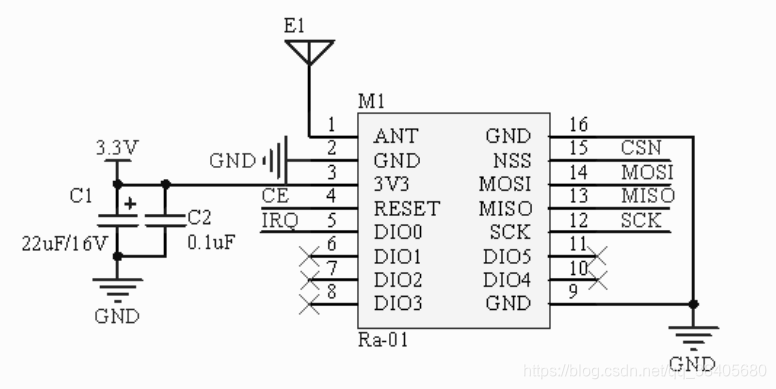

这个是安信可Lora模块引脚图

--------安信可Lora模块用户手册-------------

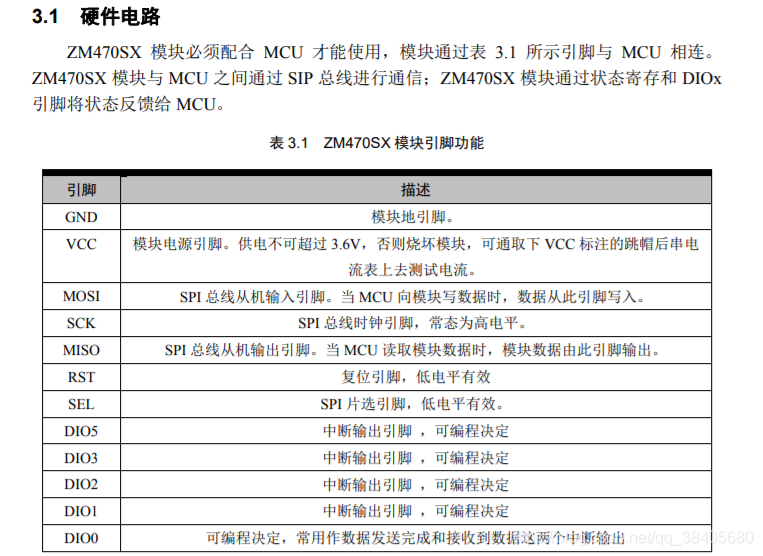

致远电子Lora模块

-------datasheet---------

这个datasheet还有对sx1278库驱动函数部分讲解，可以看看。

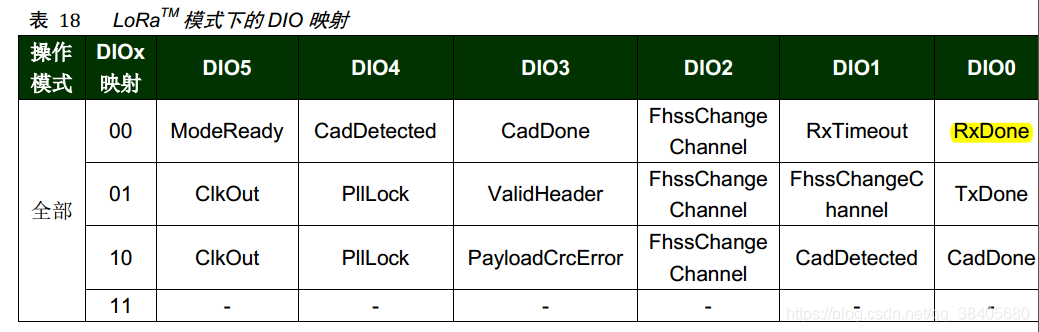

SX1276/7/8的6个DIO通用IO引脚在LoRa模式下均可用。它们的映射关系取决于RegDioMapping1和RegDioMapping2这两个寄存器的配置，如下表：



从表中可以看出，DIO0最常用，主要是发送/接受/CAD完成的中断产生。

                                             <
