Arduino控制LED灯闪烁实验

Arduino控制LED小灯实验是比较基础的实验之一，上一个“ Hello World！”实验中利用到的是Arduino 自带的LED，本次利用其他I/O 口和外接直插LED 灯来完成该实验，本次实验器材除了每个实验都必须的Arduino 控制器和USB 下载线以外，还需要用到以下器材：

1. 直插LED灯*1 ;

2. 220Ω直插电阻*1;

3. 面包板*1;

4. 杜邦线若干;

下一步我们按照下面的小灯实验原理图链接实物图，这里我们使用数字9 接口。使用发光二极管LED 时，要连接限流电阻，这里为220Ω电阻，否则电流过大会烧毁发光二极管。

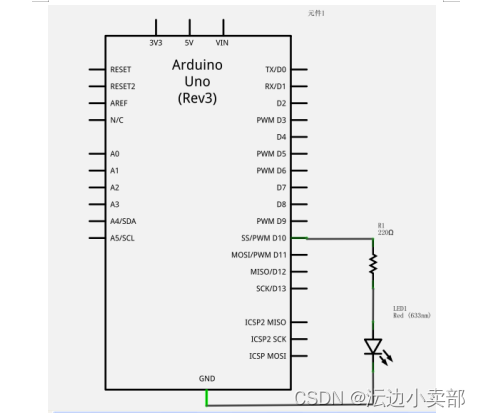

小灯实验原理图:

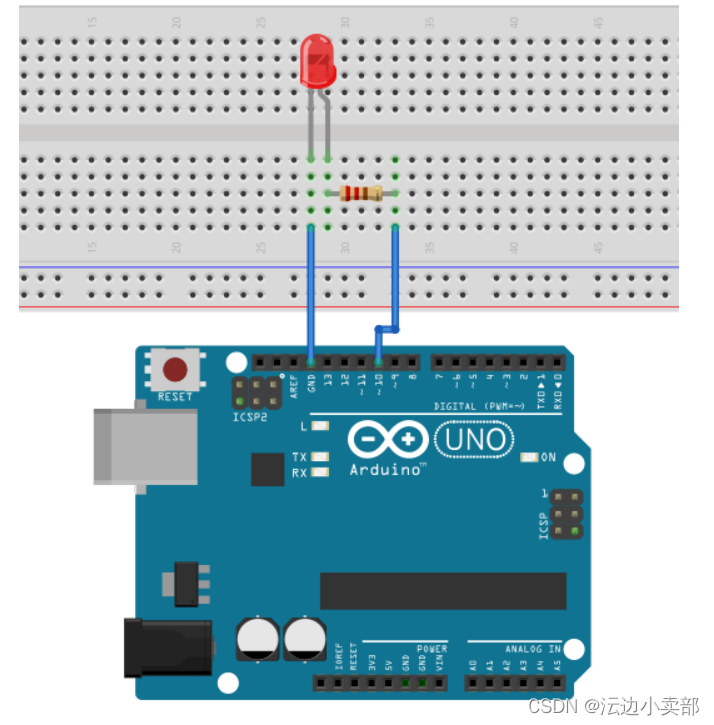

 实物图连接图：

 按照上图链接好电路后，就可以开始编写程序了，需要让LED 小灯闪烁，点亮1 秒熄灭1 秒。这个程序很简单与Arduino 自带的例程里的Blink 相似只是将13 数字接口换做9 数字接口。

参考程序如下：

/*Arduino控制LED灯闪烁实验*/
-----------------------------------------------------------
int LedPin = 9; //定义数字9接口

void setup()
{
pinMode(LedPin, OUTPUT);//定义小灯接口为输出接口
}
void loop()
{
digitalWrite(LedPin, HIGH); //点亮小灯
delay(1000); //延时1 秒
digitalWrite(LedPin, LOW); //熄灭小灯
delay(1000); // 延时1 秒
}
---------------------------------------------------------

下载完程序就可以看到我们的10 口外接小灯在闪烁了，此时实验现象为LED不停闪烁，间隔大约为一秒。

小灯闪烁实验就完成了。谢谢！
