实验一 元器件的检测及万用表的使用
目录
1、实验目的
（1）了解万用表的结构和原理；
（2）识别常用电子元器件，学习使用万用表测量电阻、电感、电容和二极管的方法；
（3）学习使用万用表测量直流电压和直流电流的方法；
（4）理解万用表内阻对测量结果的影响；
2、实验原理

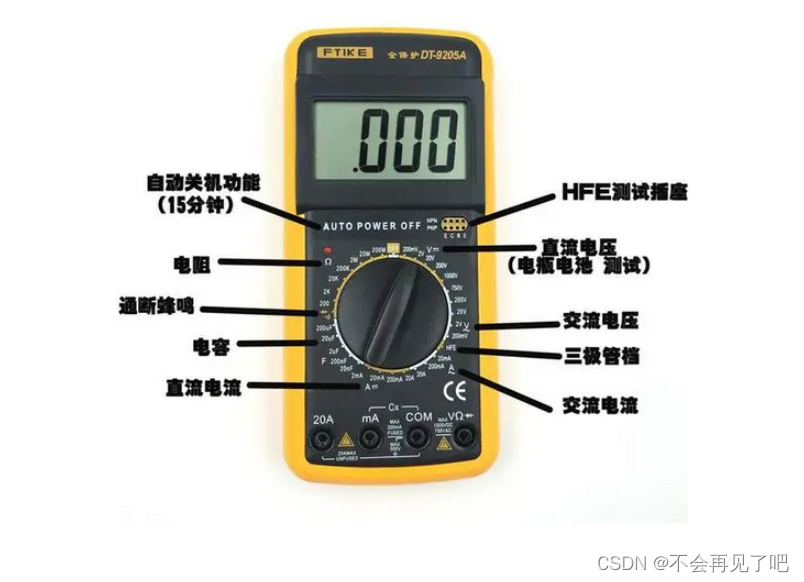

万用表的测量线路由多量程的直流电压表，电流表，多量程的交流电压表和欧姆表等多种线路组合
而成。可以用来测量直流电流、直流电压、交流电压、直流电阻。外加一些元件后，还可以测量交
流电流、电容量、电感量和二极管的极性等。它的作用是把各种被测量分别转换成适合表头测量的
直流电流。万用表的转换开关是根据不同的测量对象选择适当的挡位，切换到相应的测量线路上
去。在转换开关的面板上，标有测量种类和刻度，表明各被测量的挡位及其量限。
2.1 常用电子元器件的识别
常用电子元器件的规格的标注方法一般有四种：直标法、文字符号法、数字法和色标法，根据标注
方法可以读出电阻值、电感值和电容值三种元件的标称值和允许偏差。

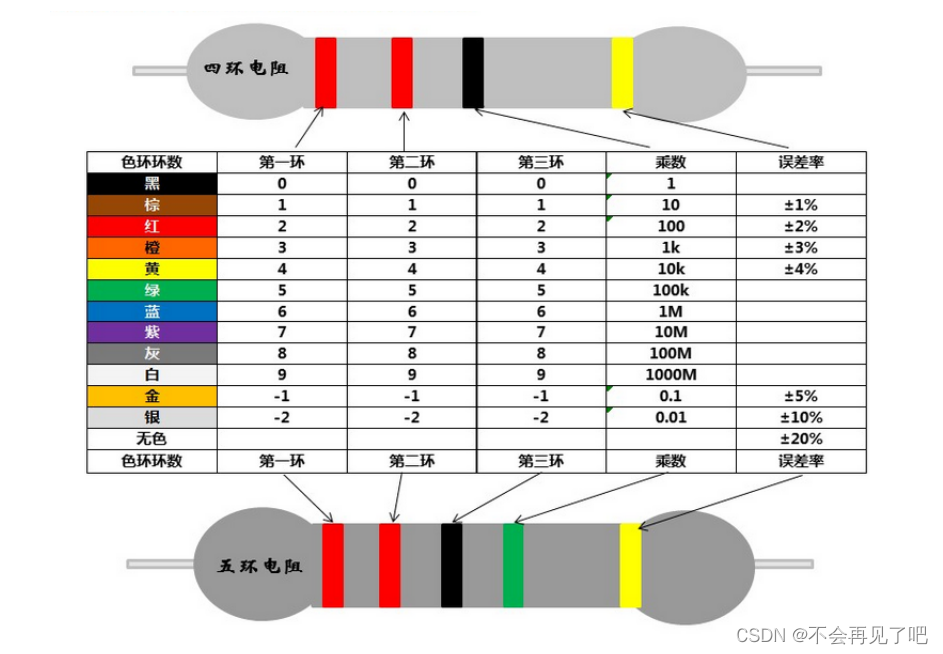

黑，棕，红，橙，黄，绿，蓝，紫，灰，白， 棕 金， 银 无色
0， 1， 2， 3， 4， 5， 6， 7， 8， 9， 1% 5%，10% 20%
后四种颜色为误差色。
色标法：
(1)四色环电阻（普通电阻）
四色环电阻 就是指用四条色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的
最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值倍乘的10的幂数;第四道色环
表示阻值允许的偏差(精度)。
例如一个电阻的第一环为红色(代表2)、第二环为紫色(代表7)、第三环为棕色(代表10倍)、第四环
为金色(代表±5%)，那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。
(2)五色环电阻（精密电阻）
五色环电阻 就是指用五色色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的
最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字;第四道色环表
示阻值的倍乘的10的幂数;第五道色环表示误差范围。
例如以个五色环电阻，第一环为红(代表2)、第二环为红(代表2)、第三环为黑(代表0)、第四环为黑
(代表1倍)、第五环为棕色(代表±1%)，则其阻值为220Ω×1=220Ω，误差范围为±1%。
2.2万用表检测常用元件的基本方法
（1）用万用表检测电阻，测量其实际阻值，与标称阻值比较，可判断电阻是否正常。
（2）用万用表检测电感，测量其直流电阻，常选用欧姆挡R×1或R×10，若阻值无穷大，则电感断
路；若阻值较小，则电感一般正常。
（3）用万用表检测电容，应根据无极性电容和有极性电容以及容量大小区分对待：
a、无极性固定电容一般容量不大，通常在测量时可选用欧姆挡R×10k，0.01μF以下的定性检测其
是否有漏电或短路等现象；0.01μF以上的直接测试其有无充电过程以及有无短路或漏电现象。
b、电解电容的容量较大，应测量其正、反向漏电电阻，通常容量在1～47μF间的，可用欧姆挡
R×1k测量；容量大于47μF的，可用欧姆挡R×100测量，根据测量结果判断其是否能正常工作；对
于极性标识不明的电解电容，也可通过万用表测量正、反向漏电电阻的方法加以判别。
（4）用万用表检测二极管，常选用欧姆挡R×100或R×1k，二极管具有单向导电性，应测量其正、
反向电阻，再判断其性能是否良好；对于极性标识不明的二极管，也可通过万用表测量其正、反向
电阻的方法加以判别。
3 实验内容与步骤
3.1 检测电阻
（1）从实验板上选取2个电阻，将电阻外壳上所标的色环按顺序，填入表2-1色环一栏；
（2）根据色标法，读出电阻的标称阻值及允许偏差，填入标称值及偏差一栏；
（3）将万用表调到欧姆挡测电阻的阻值，将测量数据填入实测值一栏；
（4）比较电阻的设计值、标称值和实测值。
| 电 阻 | R1 | R2 |
| 色 环 | ||
| 标称值及偏差 | ||
| 实测值 | （欧姆挡R× ） | （欧姆挡R× ） |
3.2 检测电感
（1）在实验板上选取2个电感，根据电感外壳上所标的文字（字母）或数字，读出电感量及允许偏
差，填入表2-2标称值及偏差一栏；
（2）将理想状态下的直流电阻阻值，填入理想值一栏；
（3）将万用表调到欧姆挡，测电感的直流电阻，将测量数据填入测量值一栏；
（4）根据测量结果简单判断电感性能。
| 元 件 | L1 | L2 | ||||
| 标称值及偏差 |
|
| ||||
| 直流电阻阻值 | 理想值 |
| ||||
| 测量值 | （欧姆挡R× ） | （欧姆挡R× ） | ||||
| 实 测 值 | 正向漏电电阻 | （欧姆挡R× ） | （欧姆挡R× ） | |||
| 反向漏电电阻 | （欧姆挡R× ） | （欧姆挡R× ） | ||||
3.3 检测二极管
（1）从实验板上选一二极管，按照表2-3中的要求，用万用表欧姆挡测量其正、反向电阻，填入表2-3；
| 理想数据 | 测量数据 | |||
| 正向电阻 | 反向电阻 | 正向电阻 | 反向电阻 | |
| 欧姆挡R×100 | ||||
| 欧姆挡R×1k | ||||
3.4 测量直流电压

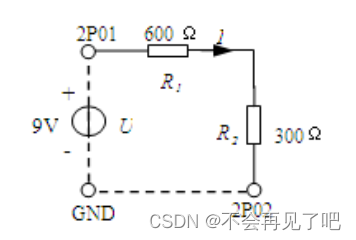

从“线性电路研究模块”实验板上选取元器件，结合实验箱上提供的稳压电源，搭建如图2-1所示实验电路。
（1）调节直流稳压电源输出电压调节旋钮，将万用表调到直流电压挡，并测量电源电压U为9V后，用铆孔连接线将直流稳压电源输出端与2P01相连，2P02连接到GND端；
（2）电路连接好后，用万用表依次测量电阻R1和R2的端电压U1和U2，测量数据填入表2-4中。
| U（V） | U1（V） | U2（V） | |
| 理论值 | 9 | ||
| 实测值 | 9 |
3.5 测量直流电流
从“线性电路研究模块”实验板上选取元器件，结合实验箱上的电源搭建如图2-2所示的实验电路。
（1）调节直流稳压电源输出，用万用表的直流电压挡测量U为4.2V后，用铆孔连接线将直流稳压
电源输出端与2P09相连，2P04与2P07相连，2P03与2P08相连，2P08与GND相连；
（2）电路连接好之后，将万用表调到直流电流挡，依次测量各支路的电流，测量数据填入表2-6中。
（3）在测量电流I3时，分别用电流挡10mA和100mA进行测量，对照理论值，比较测量结果，分
析产生误差的原因。
表2-5 直流电流的测量
| U(V) | | ||||
| 电流10mA | 电流100mA | ||||
| 理论值 | 4.2 | ||||
| 实测值 | 4.2 | ||||
