【电路分析基础】电阻的识别、电位器的测量、基尔霍夫定律的验证、叠加定理的验证——学生实验报告

        自己（大一学生）在校做的实验报告，可借鉴使用，下载资源后可自行增删内容，或按照个人喜好优化排版。内容包括电阻的识别、电位器的测量、基尔霍夫定律的验证、叠加定理的验证相关的实验目的、实验数据记录与分析、实验结论。（文章封面模糊是为了保护文档内容，见谅）

一、实验目的

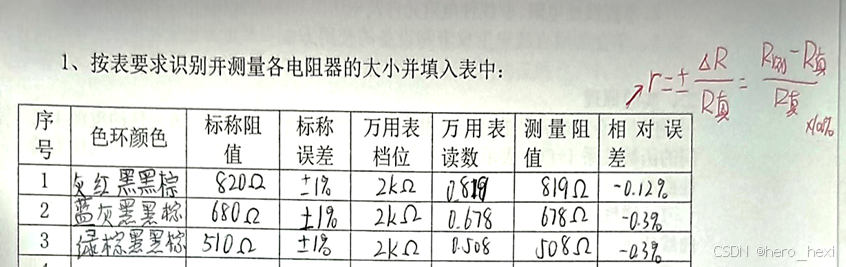

1.学会电阻器规格的识别和读数

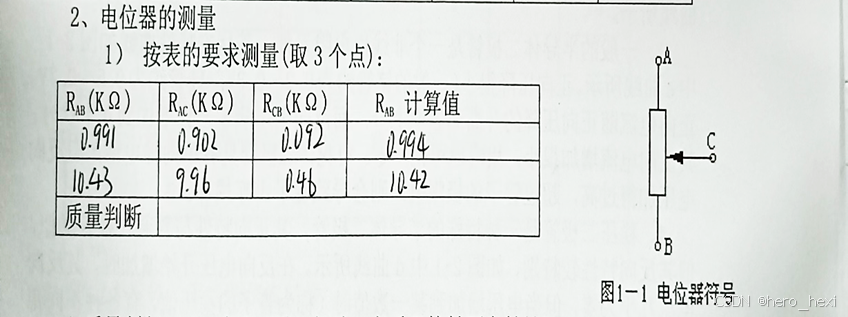

2.熟悉使用万用表测量电位器阻值

3.用实验数据验证基尔霍夫定律，加深对基尔霍夫定律的理解

4.验证线性电路叠加定理的正确性，加深对线性电路的叠加性的认识和理解

二、实验原理

1.电阻的圈环颜色对应数字：“棕1红2橙3，4黄5绿6蓝，7紫8灰9白0黑”

2.相对误差=(测量阻值-标称阻值)/标称阻值×100%

3.基尔霍夫电流与电压定律：

    KCL：在有源电路中，流过任意一个节点的电流的代数和为0

    KVL：有源电路中，任意一个回路中各段电压的代数和为0

4.叠加定理：在线性有源电路中，任一支路的电流或电压等于各个电源单独作用是在各个支路所产生的电流或电压的代数和

三、实验过程即数据记录与分析

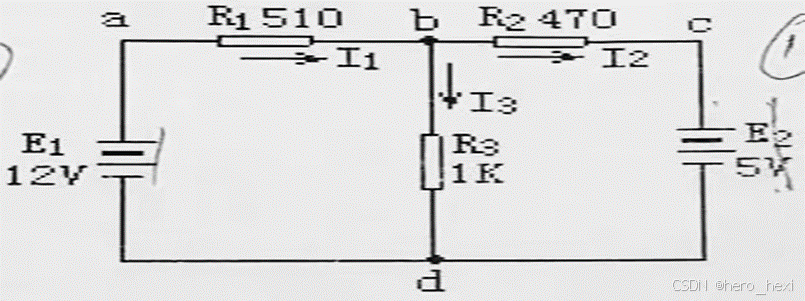

3.基尔霍夫电流与电压定律的验证

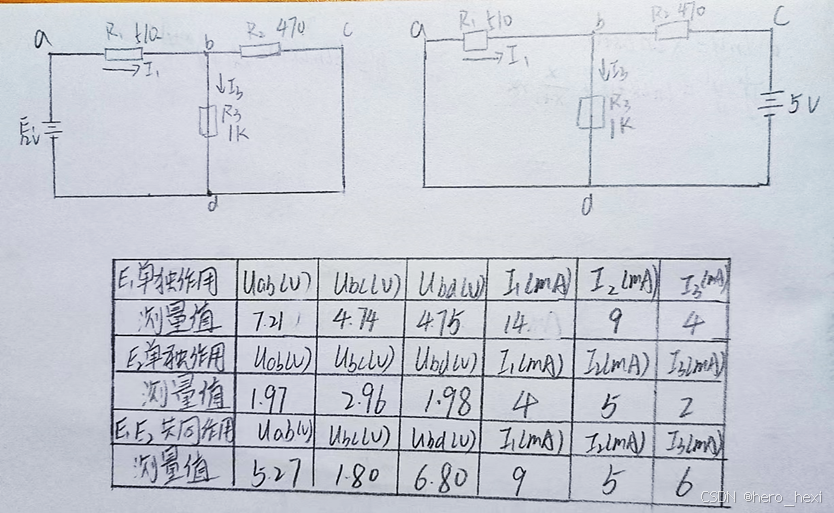

4.叠加定理的验证

四、实验结论

1.对于标称电阻，倒数第1环是误差，倒数第2环是乘数(×10n),倒数前2或前3环为十进制数字

2.电位器基本上是滑动变阻器，总电阻等于中间滑片分别与两端的电阻值的和

3.KCL:有源电路中，在任一瞬时，流出任一封闭面(或节点)的电流的代数和恒为0

4.KVL:有源电路中，在任一瞬时，沿电路中任一闭合回路的绕行方向，各支路电压降的代数和为0

5.在任一具有唯一解的线性电路中，任一支路的电流或电压为每一独立电源单独作用于该支路所产生的电流或电压的代数和
