ANSYS钢筋混凝土简支梁数值仿真01
1.简支梁集中荷载模型
如图1-1所示，钢筋混凝土简支梁，长5000mm，宽250mm，高600mm。混凝土截面布置两层钢筋，上层为2根直径25mm钢筋，下层为4根直径25mm钢筋。混凝土采用C50，钢筋全部采用HRB400，跨中集中荷载作用于一刚性垫板上，垫板尺寸为250mm×100mm。
2.ANSYS模型和单元

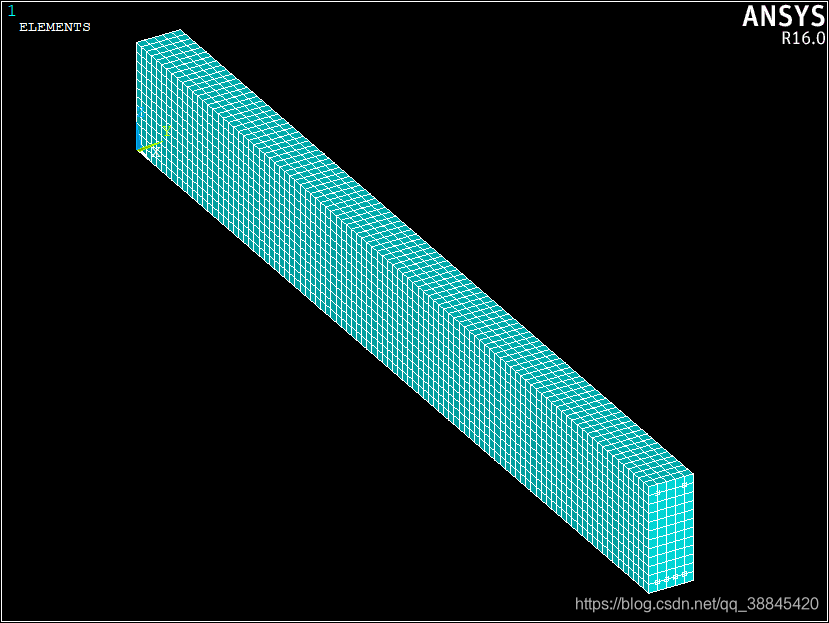

建立分离式有限元模型，混凝土采用SOLID65单元，钢筋采用LINK180单元，不考虑钢筋和混凝土之间的黏结滑移。创建分离式模型时，将几何实体以钢筋的位置切分，划分网格时将实体的边线定义为钢筋即可。加载点以均布荷载近似代替钢垫板，支座处采用线约束。暂不考虑模型的对称性，创建完整模型。单元尺寸取50mm。
3.钢筋混凝土材料属性
参照《混凝土结构设计规范》（GB50010-2010）规定的强度设计值。
3.1.混凝土材料参数
（1）混凝土轴心抗压强度标准值 f c k = 32.4 M P a f_{ck}=32.4MPa fck=32.4MPa；
（2）混凝土轴心抗拉强度标准值 f t k = 2.64 M P a f_{tk}=2.64MPa ftk=2.64MPa；
（3）混凝土轴心抗压强度设计值 f c = 23.1 M P a f_{c}=23.1MPa fc=23.1MPa；
（4）混凝土轴心抗拉强度设计值 f t = 1.89 M P a f_{t}=1.89MPa ft=1.89MPa。
（5）混凝土单轴应力应变关系受压段采用GB50010-2010规定的公式，不考虑下降段。
σ c = { f c [ 1 − ( 1 − ϵ c / ϵ 0 ) n ] , if 0 < ϵ c < ϵ 0 f c , if ϵ 0 < ϵ c < ϵ c u \sigma_{c} = \begin{cases} f_{c}[1-(1-\epsilon_{c}/\epsilon_{0})^{n}], & \text{if $0<\epsilon_{c}<\epsilon_{0}$ } \\ f_{c} , & \text{if $\epsilon_{0}<\epsilon_{c}<\epsilon_{cu}$} \end{cases} σc={
fc[1−(1−ϵc/ϵ
