Ansys workbench 云图如何不显示边框

最新推荐文章于 2024-11-30 22:05:35 发布
最新推荐文章于 2024-11-30 22:05:35 发布
阅读量5.7k 收藏 3
点赞数 1
分类专栏： 电脑问题 文章标签： ansys workbench 模拟 云图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_38904904/article/details/121717137
版权

由于对workbench不熟悉，走了很多弯路。云图上有边框总是不好看，但是又不知道在哪里关掉它。经过一番摸索终于找到了。

关闭前

在这里插入图片描述

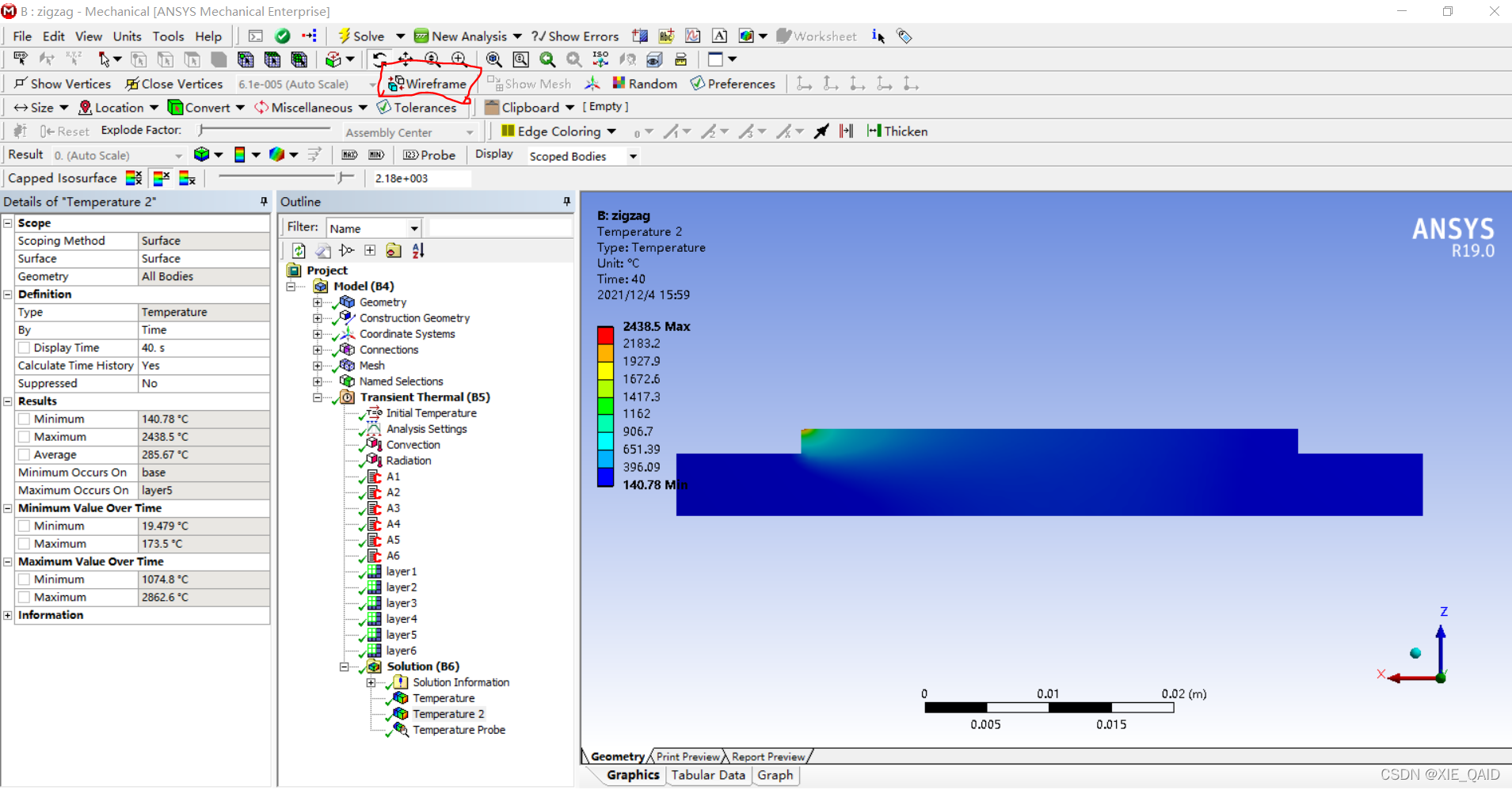

关闭方法：工具栏 “WireFrame”按钮，点一下即可

在这里插入图片描述
希望对有需要的朋友有用！
