原理图元件封装制作方法
一、其他人提供的元件原理符号
- 采用芯片供应商提供的元件原理图符号
- 采用第三方平台提供的元件原理图符号
- 采用Orcad Caputer 自己带的元件库
- 采用 其他项目的元件库生成元件库
元件原理图符号一般不建议自己画,因为它比较消耗时间。通过上途径实在找不到了,才考虑自己画原理图元件符号。
二、自己绘制元件原理图符号
自建元件原理图符号分为一下几种介绍:
1、普通元器件的画法

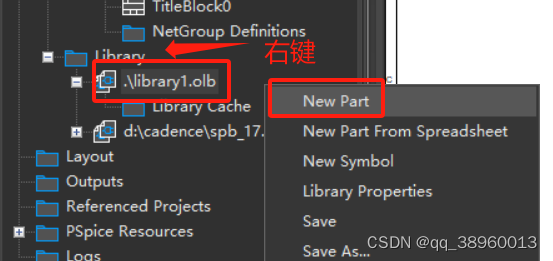

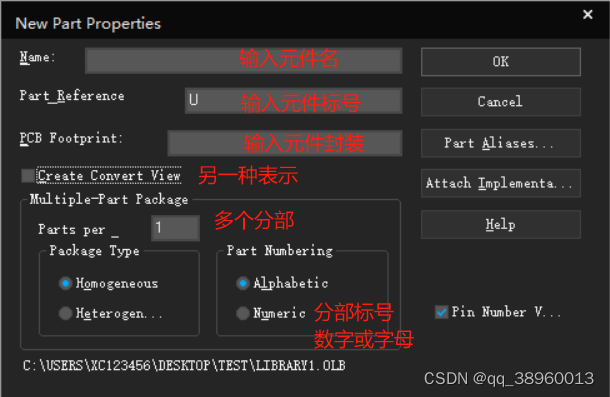

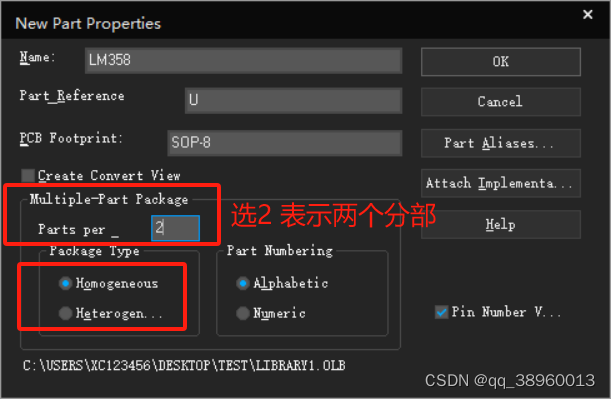

选中新建的库文件,右键->new part,弹出对话框,依据实际需要选择参数。
Homogeneous: 即表示各个部分的元器件相同,只需要画出其中一个part,其他part自动生成。
Heterogeneous:即表示各个部分的元器件不同,每一个PART都需要自己画出来。
2、画芯片体

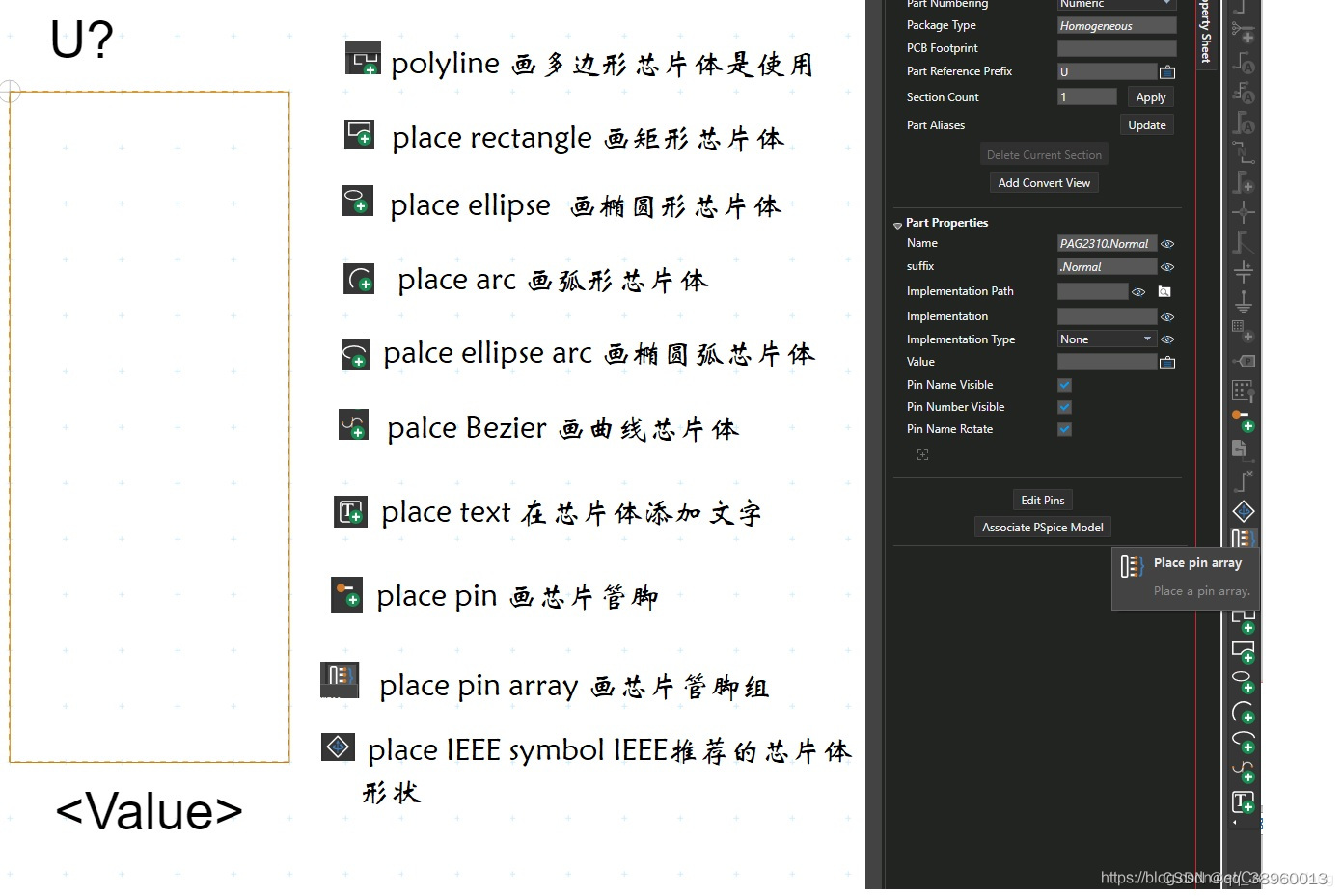

点击 Place 选择相应的形状
3、放置管脚
点击单个管脚或放置管脚阵列
Place Pin or Place Pin Arrary

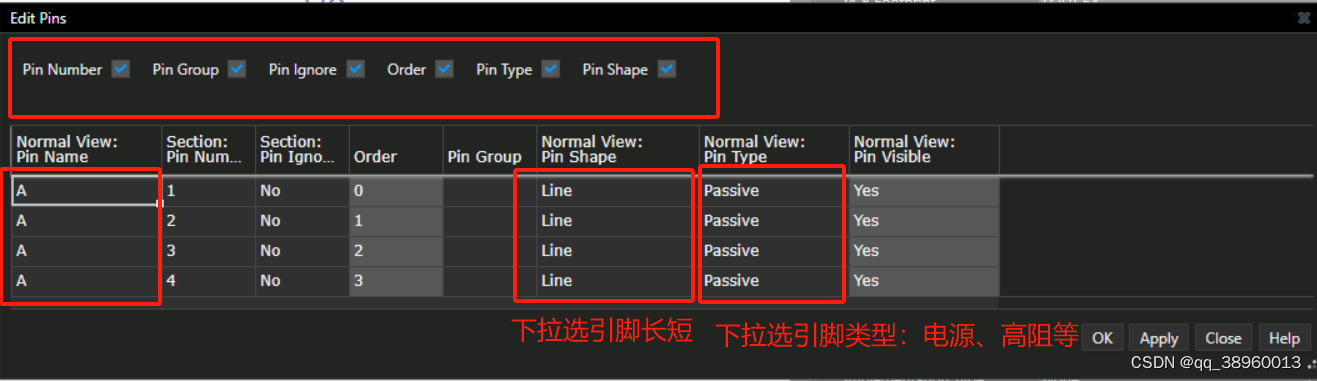

4、编辑引脚,包括引脚名称、引脚长短、引脚类型等信息
点击 Edit Pins
5、其他设置 引脚长度、显示或隐藏。
上线输入 反斜杠 \c\s 、\M\U\T\E 效果如上图,
6、Homogeneous的分离元器件的画法
(1)选中新建的库文件,右键->new part,弹出对话框,依据实际需要选择参数
Place + Line 画芯片体
Place + Pin 放置芯片引脚
Edit Pins 编辑引脚名称和电源引脚类型为POWER

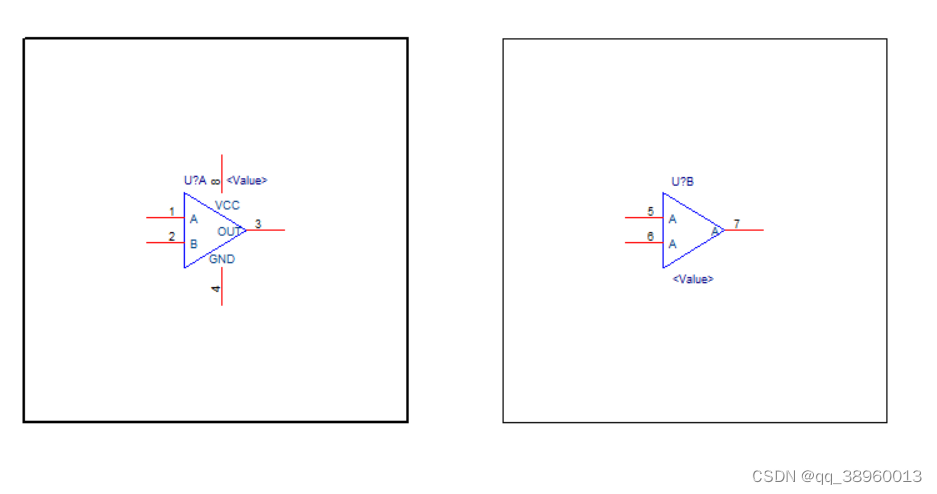

View + Package 预览元件

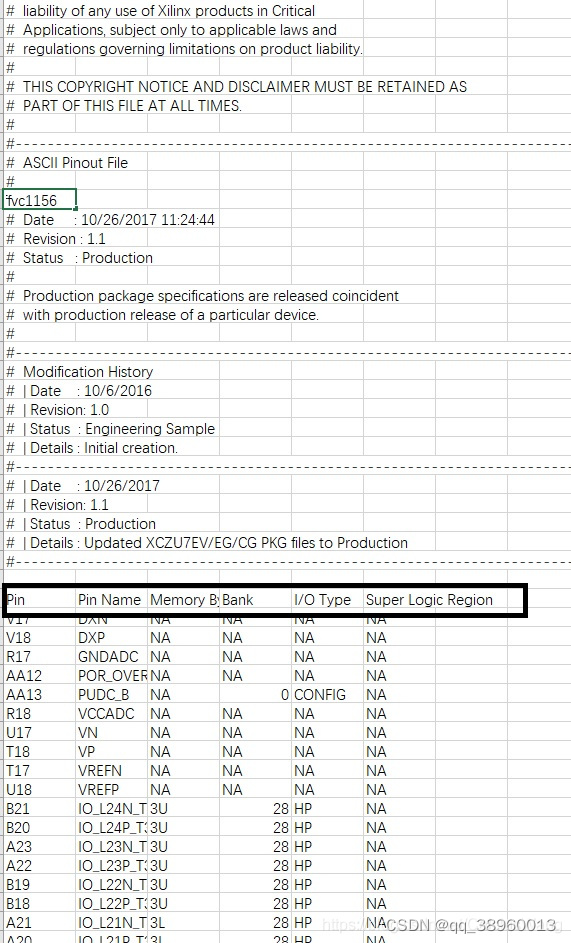

下崽完成后,打开xczu7evffvc1156pkg.csv
对该表改变依据为

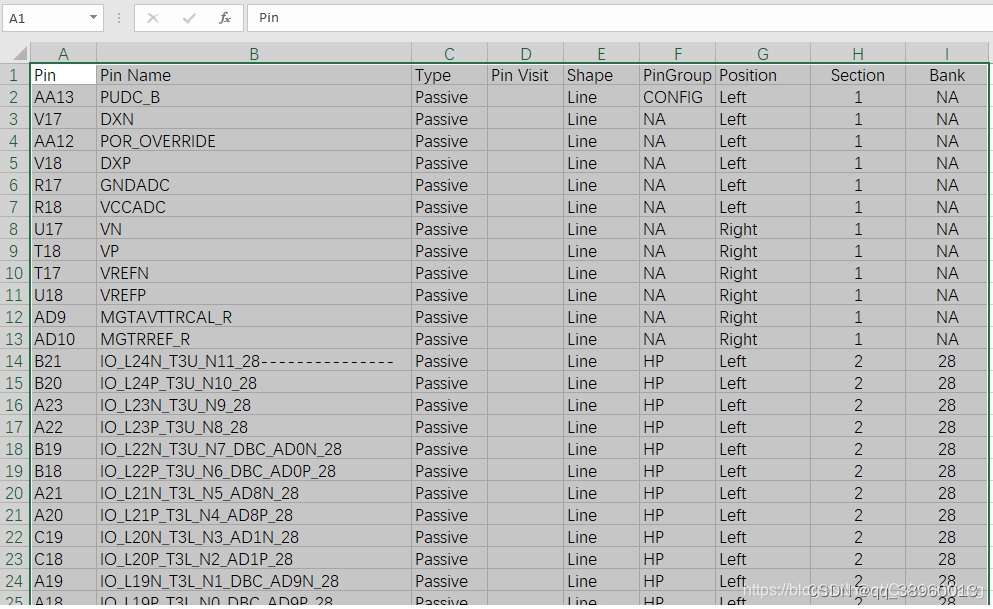

接下来对该文档进行再造,打开ORCAD建立PART封装,选择from spreadsheet模式。首先要写好器件名称,以及SECTION的数量12,我选择按照字母序列编号。把建立好的excel表格内容粘贴过来。
制作导入表是个麻烦的过程,分成多少个section是个值得探讨的问题,在这里不做讨论,也可已在下面回复

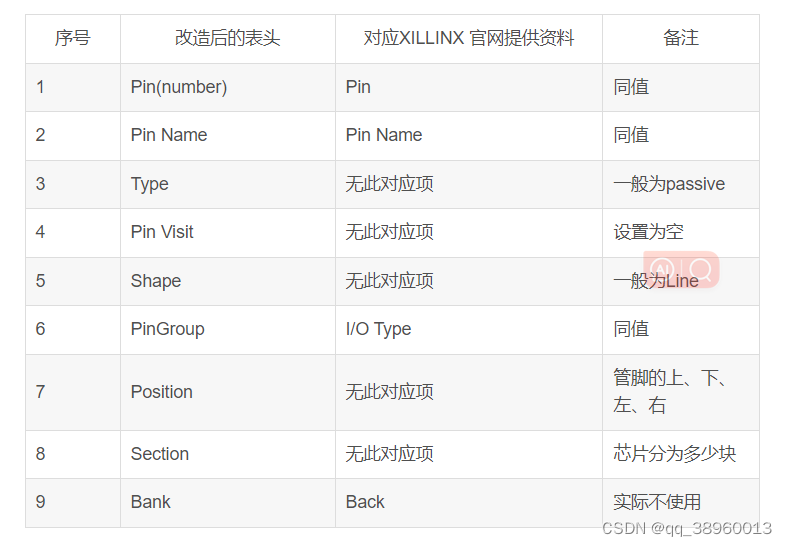

改造的对比与说明
序号 改造后的表头 对应XILLINX 官网提供资料 备注
1 Pin(number) Pin 同值
2 Pin Name Pin Name 同值
3 Type 无此对应项 一般为passive
4 Pin Visit 无此对应项 设置为空
5 Shape 无此对应项 一般为Line
6 PinGroup I/O Type 同值
7 Position 无此对应项 管脚的上、下、左、右
8 Section 无此对应项 芯片分为多少块
9 Bank Back 实际不使用
(2)将EXCEL 数据导入到ORCAD软件中

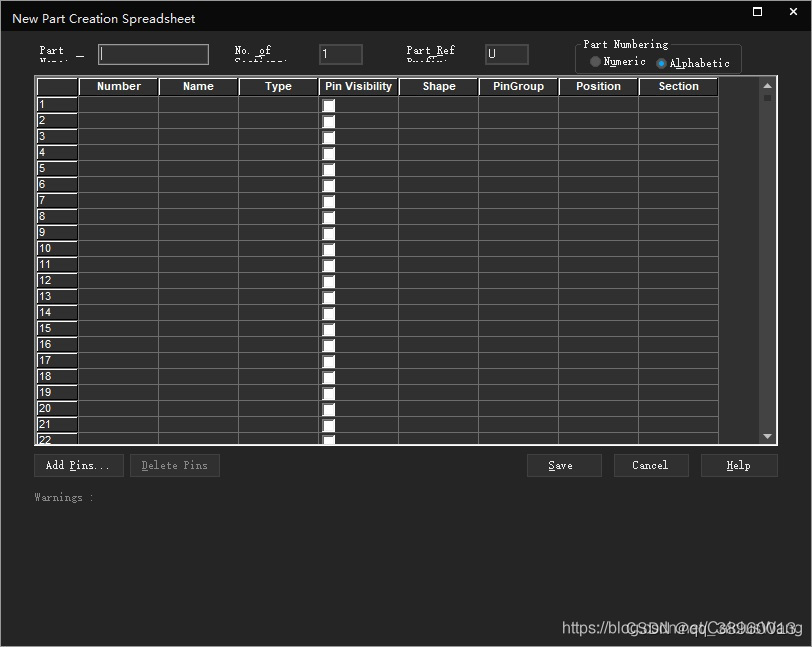

首先按照上述(1)步骤打开,并填写
复制之前一定要先填写 No. of Section 和Part Numbering,不然复制是会出现复制不上的异常,完成按save
(3) 最后修改

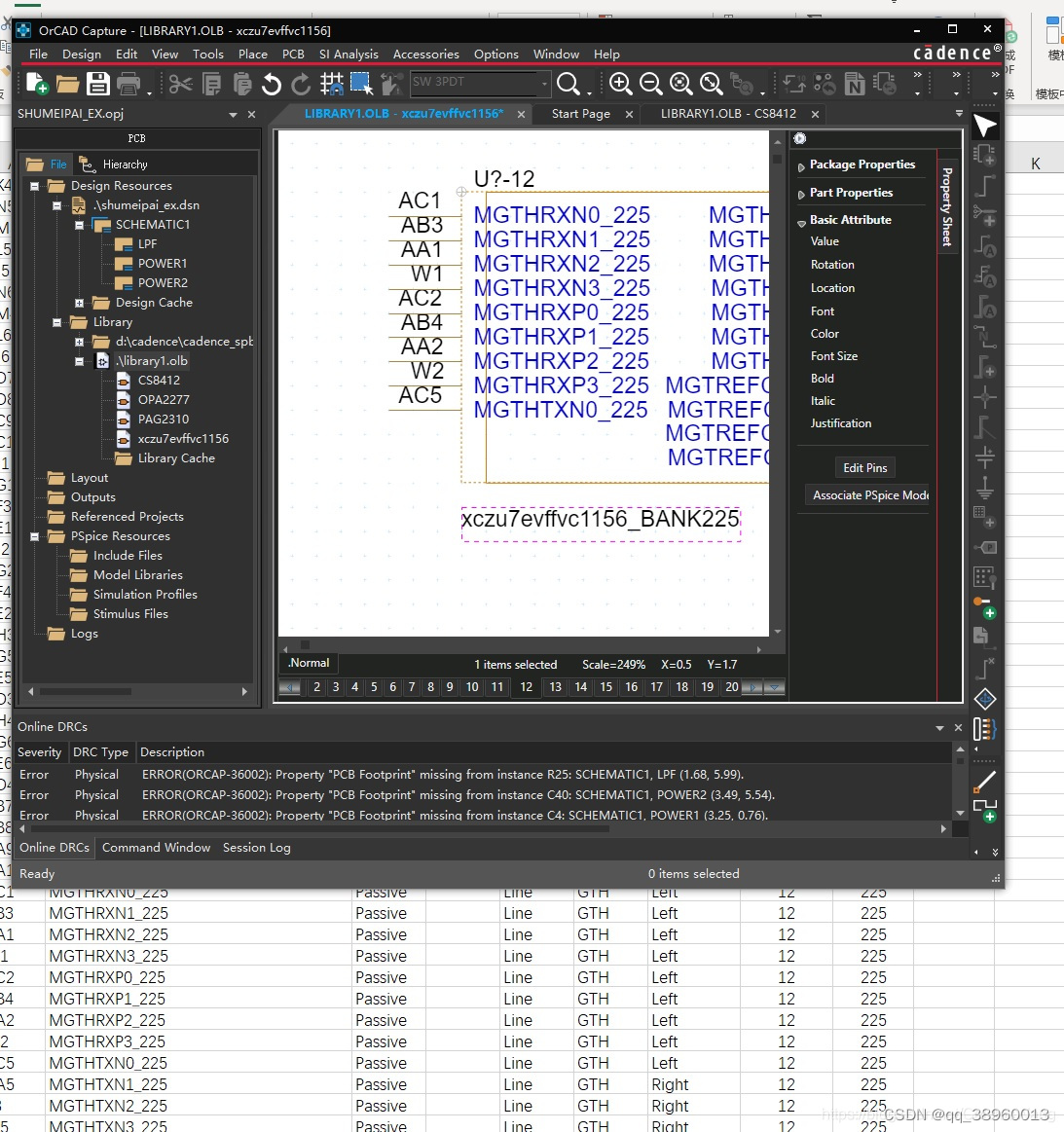

最后使用View/Package 完成后的图片
10、特殊形状元器件的画法如:运算放大器、COMS管等

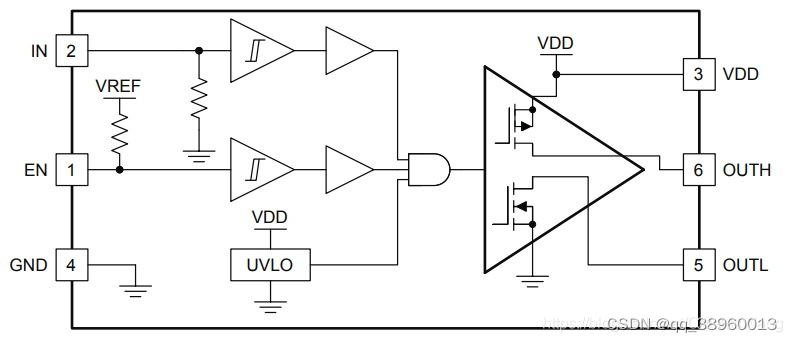

1)按照2.1普通元器件的(5)的使用线条、圆等画法都能够实线,照例,先看看元器件datasheet

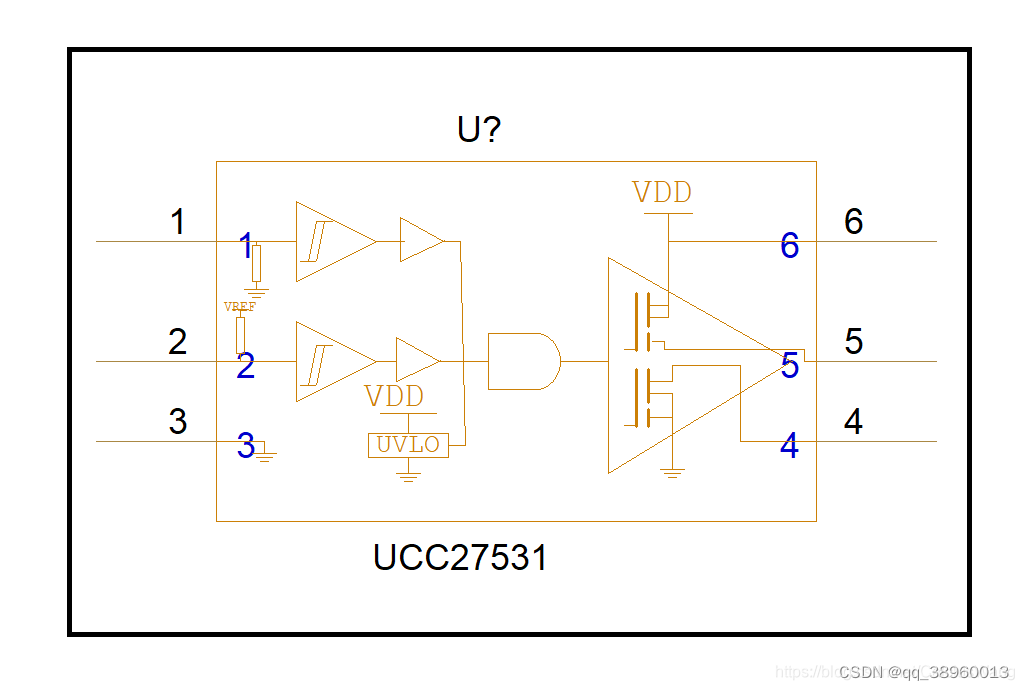

(2)画完之后的效果,少了箭头,我也没用找到,有知道的可以回复指导一下!

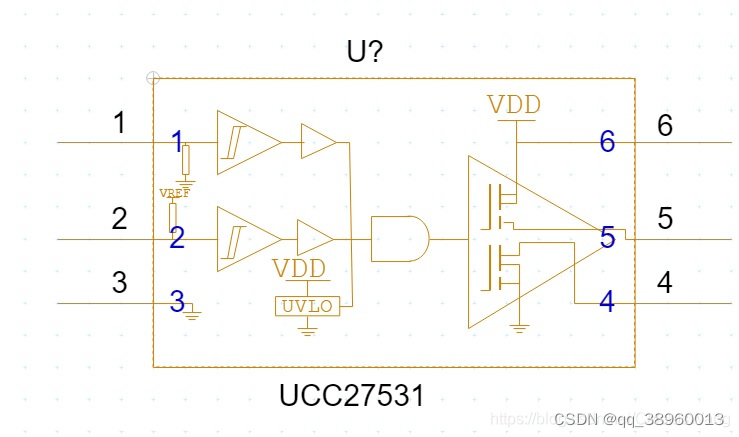

(3)最后使用View/Package 完成后的图片
11、元件符号绘制结束后,点击保存。

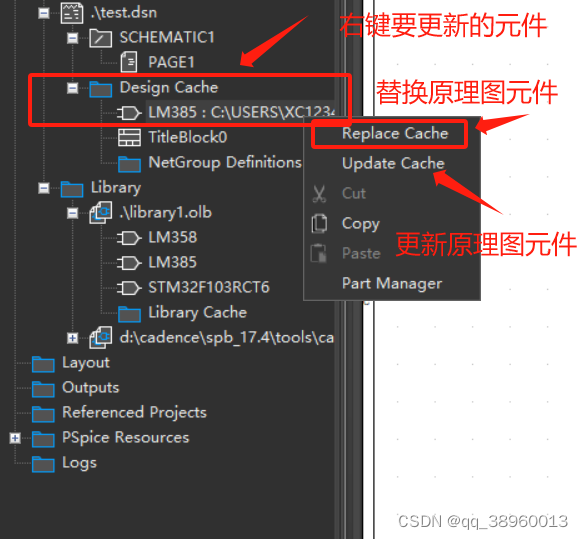

更新或者替换原理图中的元件
元件更新操作
点击 Design Cache + 选择更新的元件 + 右键 + Update Cache
元件替换操作
点击 Design Cache + 选择更新的元件 + 右键 + Replace Cache
