411：Cadence使用—— Orcad Capture CIS原理图设计

注1

本博文参照B站系列视频《使用Cadence17.2 OrCAD Allegro绘制小马哥DragonFly四轴飞行器(STM32F4主控)PCB四层板教程》整理得到；

注2

原作者专栏第一讲《第1讲、Cadence Allergo绘制小马哥DragonFly四轴飞行器PCB四层板教程简介》开始，本人以不同的形式进行记录，尊重原创，博文形式仅供学习，如有侵权，请第一时间联系！

0、Cadence软件安装

安装方法见另一篇博文《312：软件安装篇——Cadence Orcad Allegro安装/阿狸狗破戒大师方法BY 吴川斌》

1、原理图工程创建

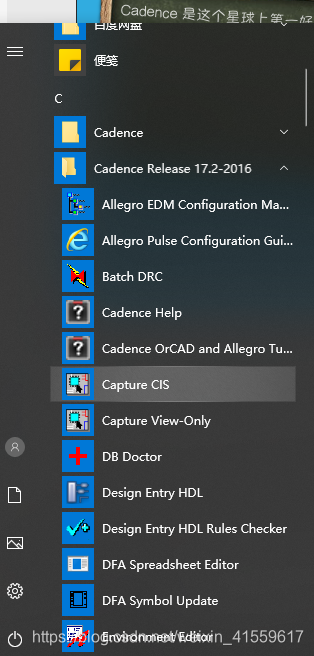

• 从开始菜单打开Capture CIS

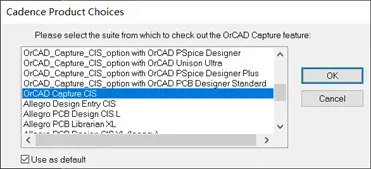

• 工具选择界面
  初次打开可能会显示工具选择界面，选择OrCAD Capture CIS，并勾选Use as default，如果选错或者后续想更改原理图组件，可以在无工程打开时，从菜单栏File-Change Product重新选择；

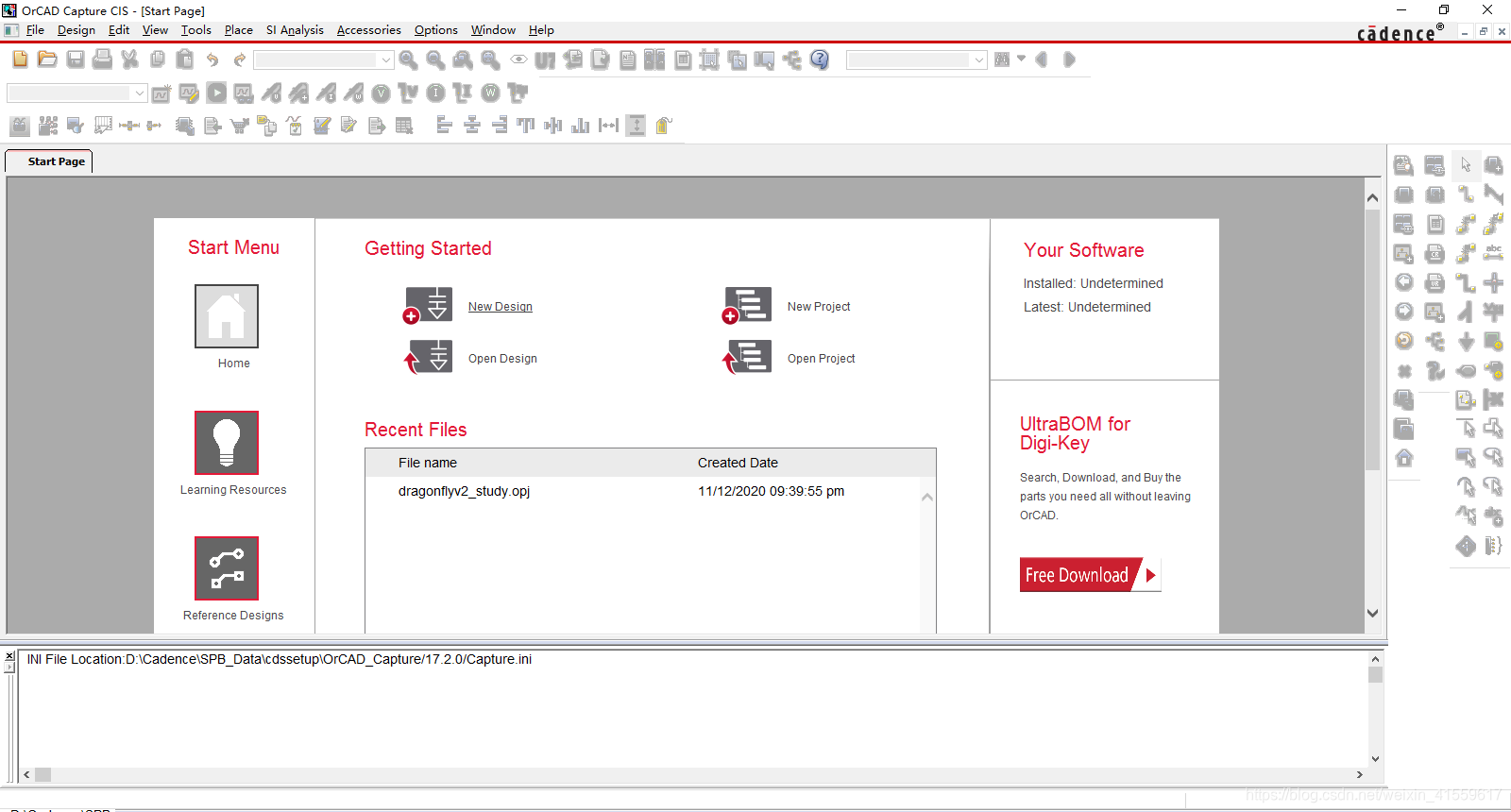

• 开始界面图

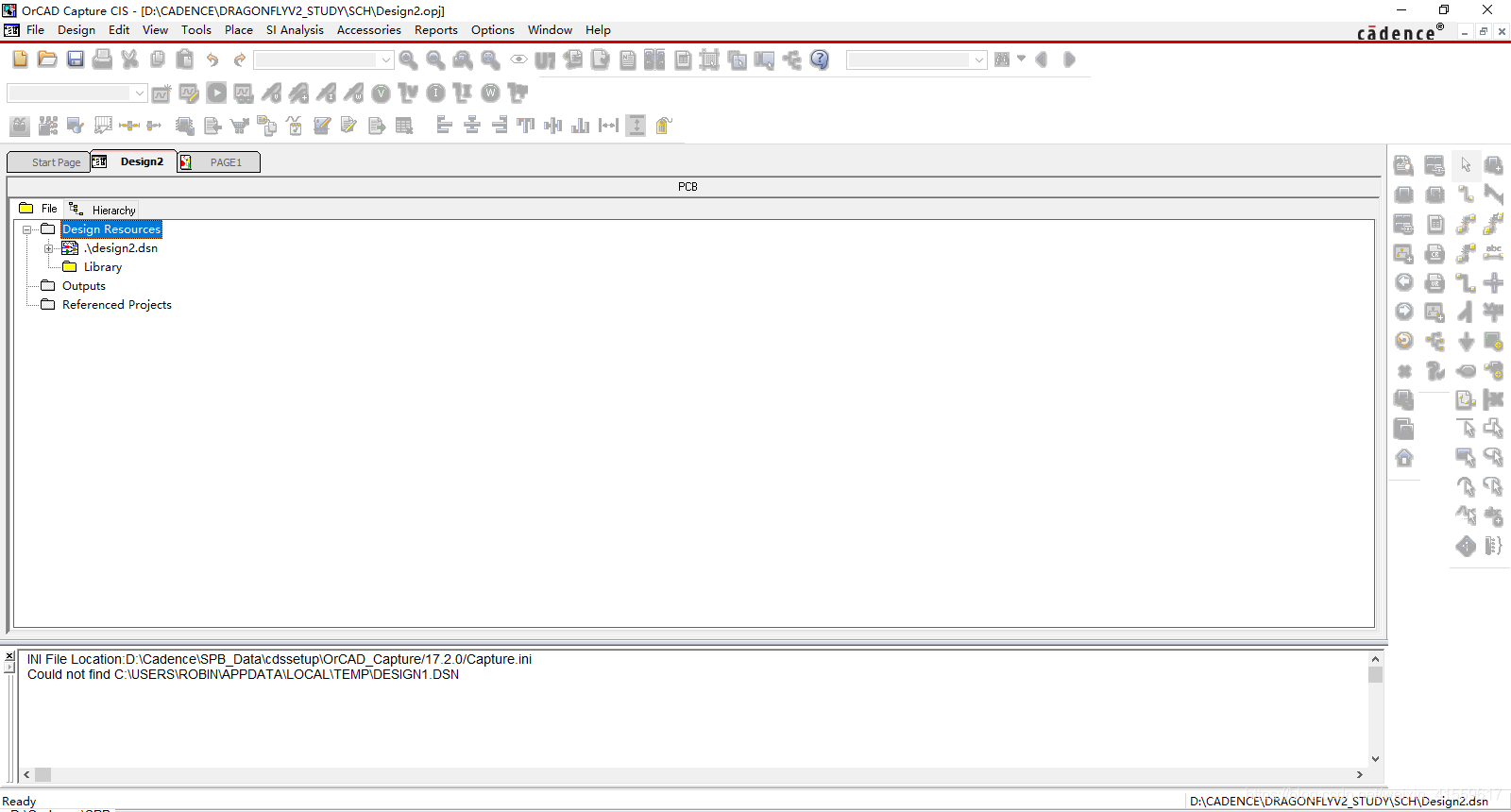

• 创建New Design****
  开始页面点击选择New Design图标创建New Design；

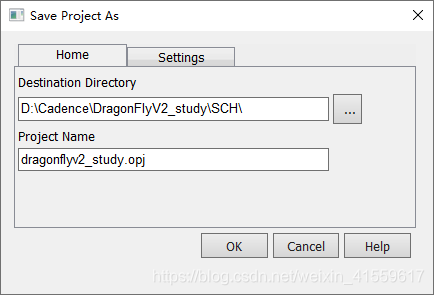

• 右键Design Resources，选择Save As…，重命名并选择保存目录，选择OK；


1.原理图创建与设置

• 原理图创建

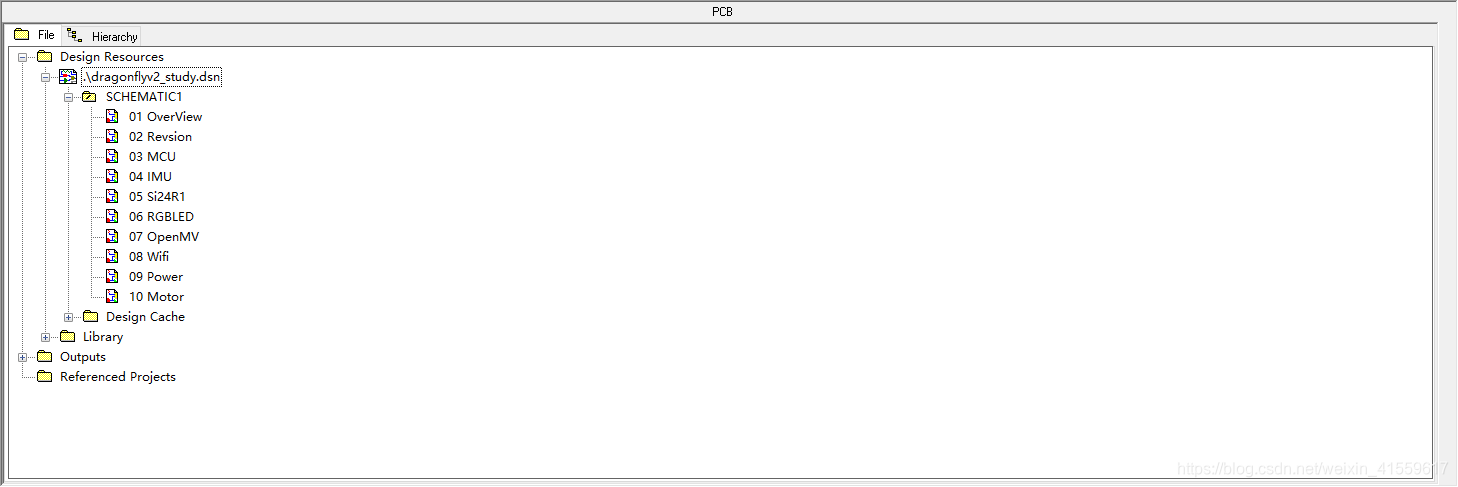

  点击DRAGONFLYV2_STUDY.DSN左边的**+** 展开，可以看到SCHEMATIC1和Design Cache，右键选择SCHEMATIC1，可以添加新的Page页或者重命名，可以根据需要添加原理图页；

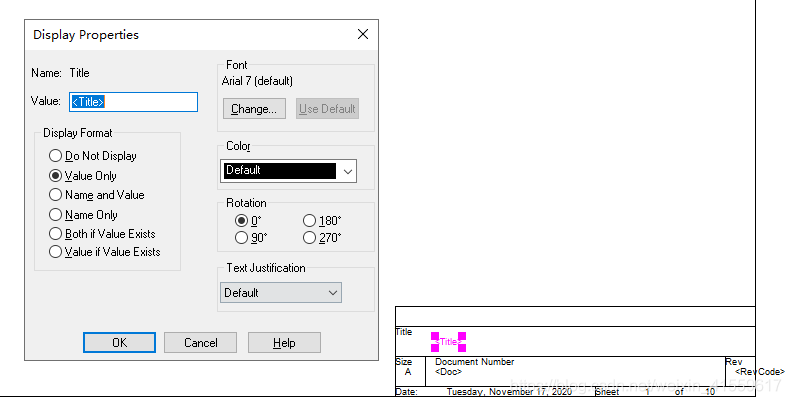

• 原理图标题修改
  打开任一原理图页，可以看到右下角有该原理图页的标题，尺寸，更新日期，版本，页码等，双击相应位置可对信息进行修改，也可以修改显示方式；（页码可以在之后统一修改，埋坑）

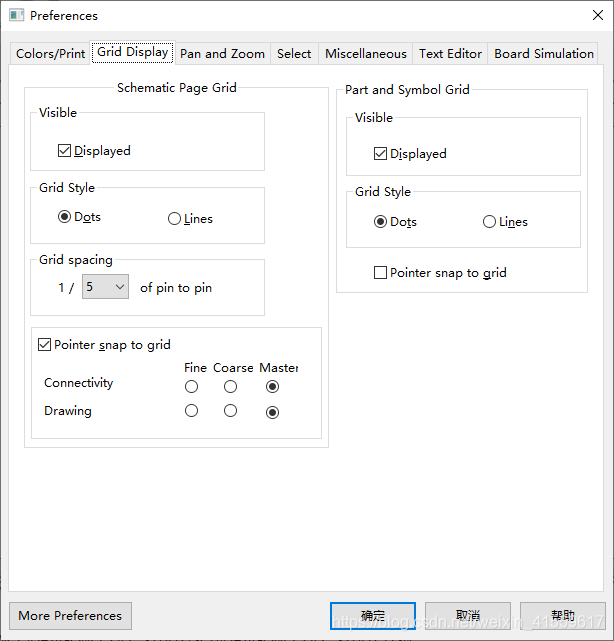

• 栅格显示设置
  任意页面时选择菜单栏处的Options-Preferences-Grid Display，可以对相应参数进行设定；


2.器件库创建

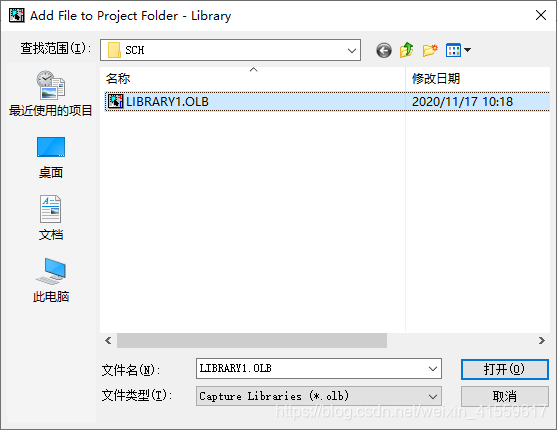

右键选择Library-Add File建立如下器件库；

2、元器件Symbol绘制

• 创建新元器件
  右键选择library1.olb-New Part；

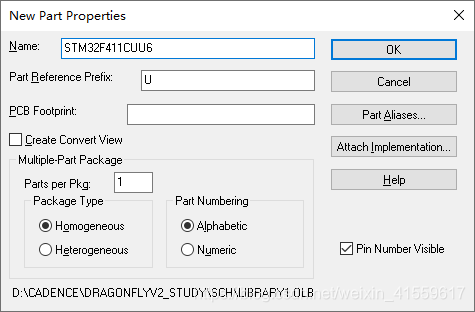

  弹出新部件属性页(New Part Properties)，输入名称（Name）和部分参考前缀（Part Reference Prefix），PCB封装（PCB Footprint，可以先空着），点击OK进入；

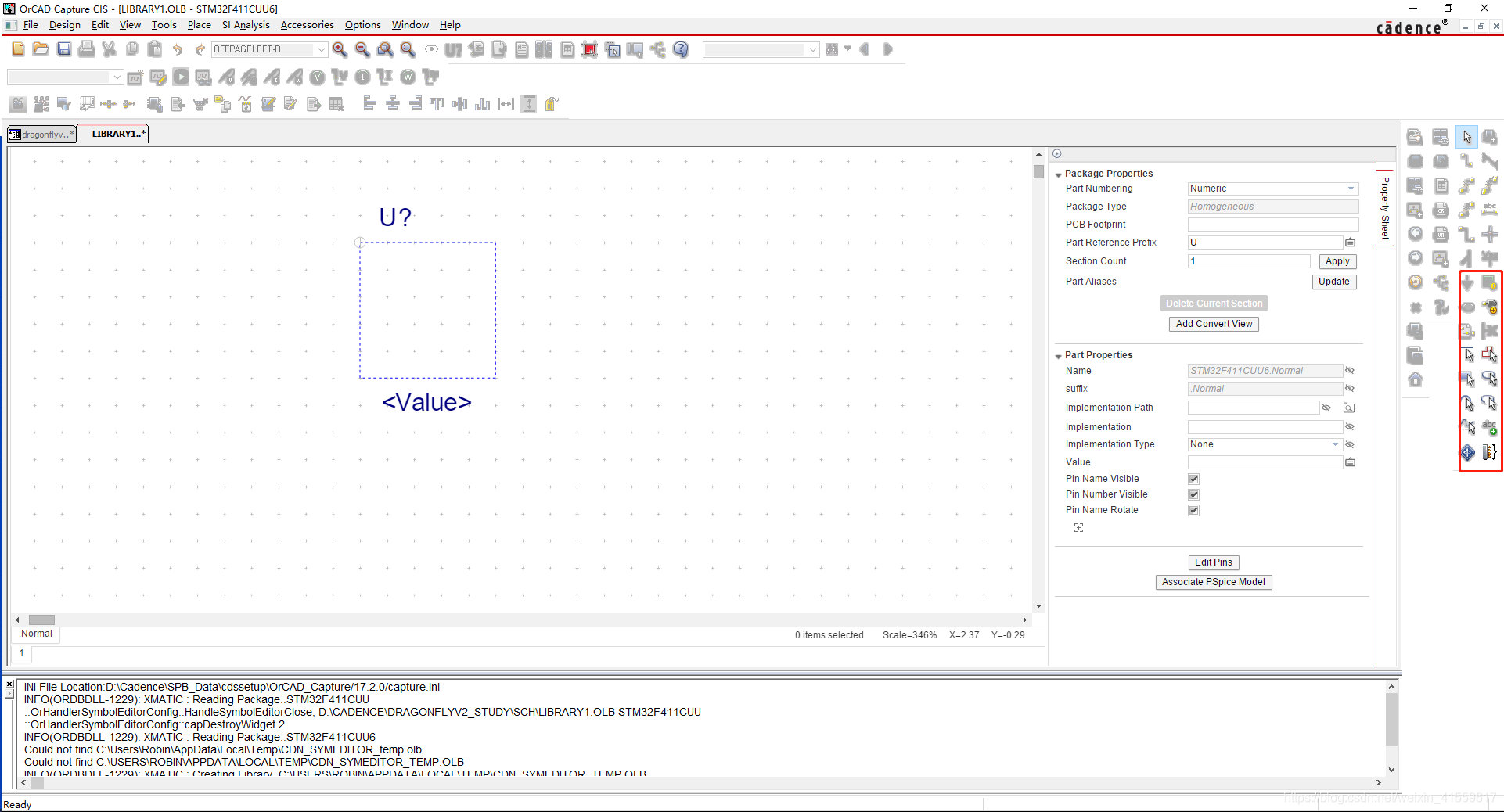

  图片右边的Draw Toolbar，红框内从上往下从右往左有颜色的图标依次是Place pin（引脚）/polyline（折线）/ellipse（椭圆）/elliptical arc（椭圆弧）/text（文本）/pin array（引脚数组）/line（线）/rectangle（矩形）/arc（弧线）/Bezier（贝塞尔曲线）/IEEE symbol（IEEE符号）；

• 基础元器件绘制
  基础元器件具体绘制方法参照视频第4讲、电阻、电容、电感、二极管等器件的原理图symbol绘制；

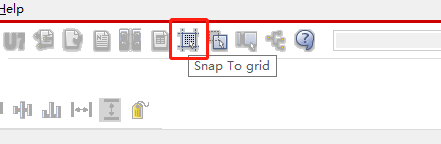

• 选择Snap To gird
  某些元器件不需要以一个栅格为单位，可以选择这个图标，变色为选中，光标不自动附着栅格端点，栅格间距参见前面的栅格显示设置；

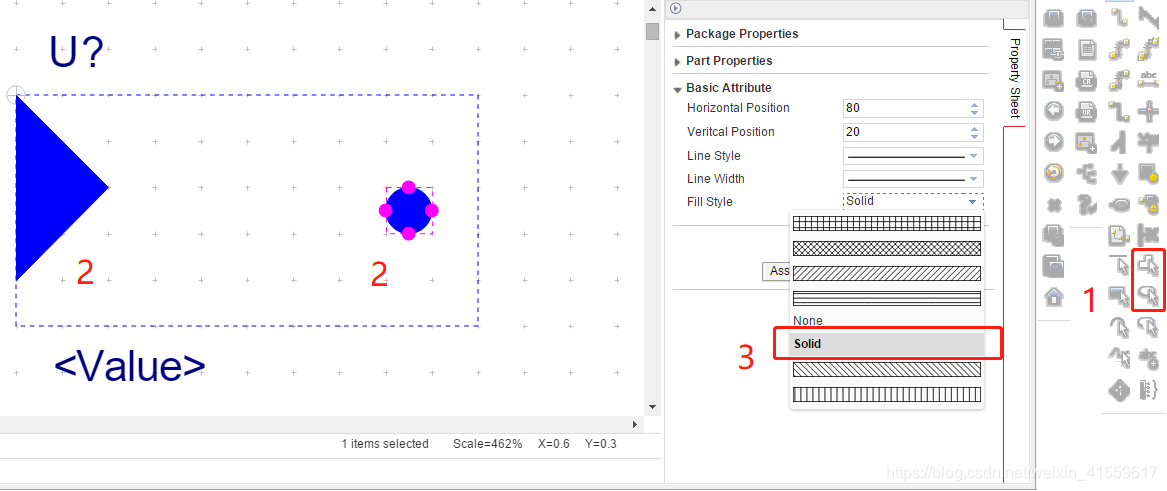

• 元器件填充方法
  1.先选择Draw Toolbar里的放置折线（Place polyline）或者其它形状；
  2.调整形状；
  3.选择Property Sheet选项卡Basic Attribute里的Fill Style-Solid；
• 芯片绘制方法
  1.直接绘制管脚；
  2.使用excel复制管脚；
  3.直接导入Excel中的管脚；
  具体参见视频教程：第5讲、STM32、MPU9250等器件的绘制及文档教程：第5讲、STM32、MPU9250等器件的Symbol绘制；
• 双向页连接符绘制
  -留坑

3、原理图绘制

• 1.STM32F411最小系统原理图绘制
  具体参见视频教程：第6讲、STM32F411最小系统原理图绘制
  及文档教程：第6讲、STM32F411最小系统原理图绘制；
• 元器件编辑更新
  留坑
• 元器件重新标号
  留坑

4、资料输出

• DRC检查
• BOM导出
• PDF导出
• 网表导出
  留坑
