                <h2><a name="t0"></a><a id="DXF_0"></a>阿里狗导入<span class="words-blog hl-git-1" data-tit="DXF文件" data-pretit="dxf文件">DXF文件</span></h2>

先讲设计图的单位画幅改为mm制，和DXF保持一致，导入DXF后将单位改为mil。

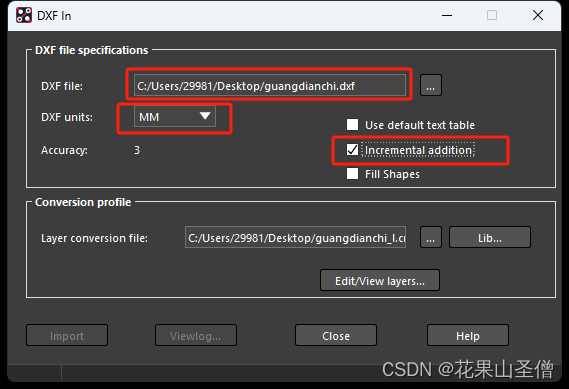

• 点击File–>Import–>DXF，注意DXF file那边不能使用中文路径和文件名以及非法字符，DXF units一般为mm，结构那边一般都用mm制作图，右边三个选项只需要勾选中间那个，意思是以增加的形式导入，即PCB中已经导入了元器件，板框在元器件的基础上导入进去

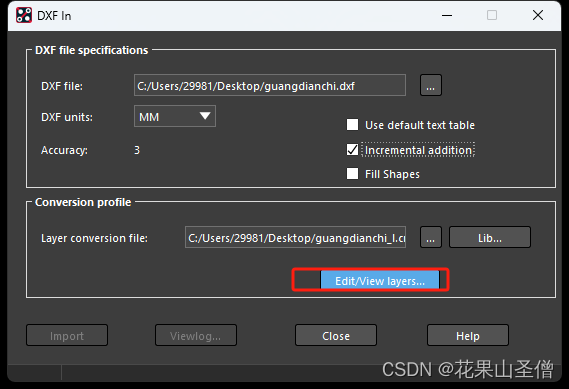

• 接下来进行层面的映射，点击Edit/View layers…，需要将DXF layer映射到PCB的层中去

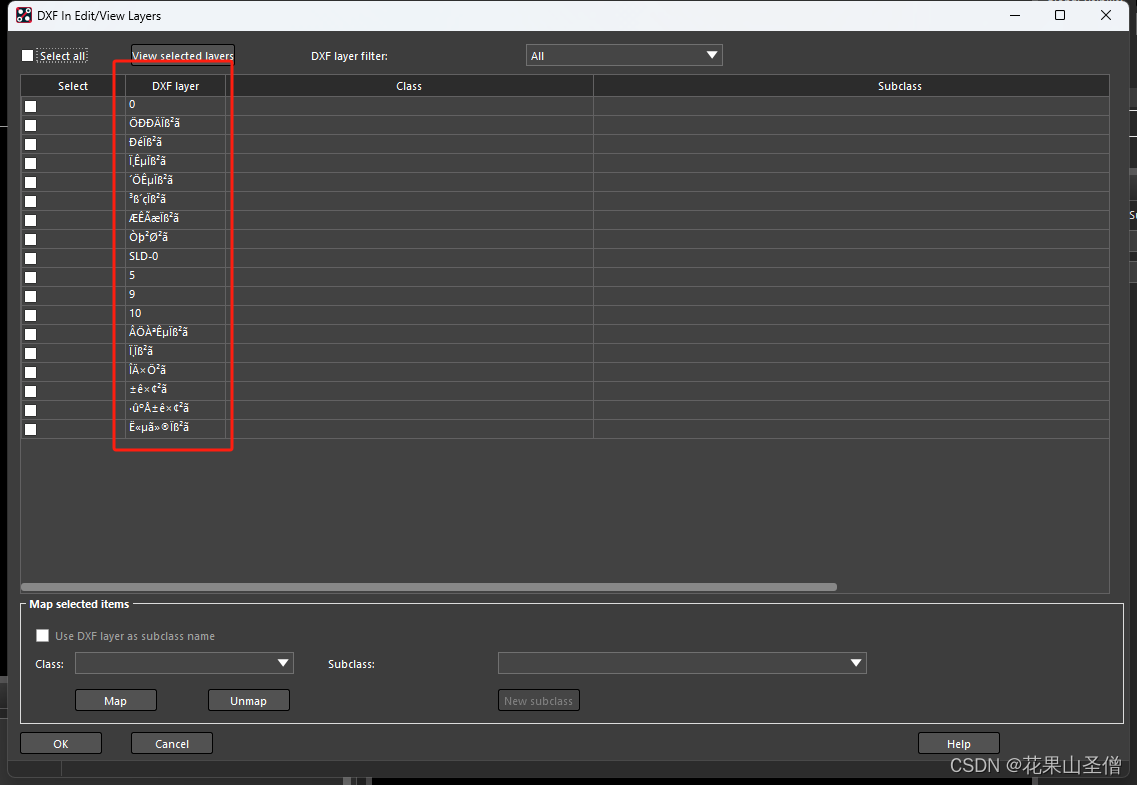

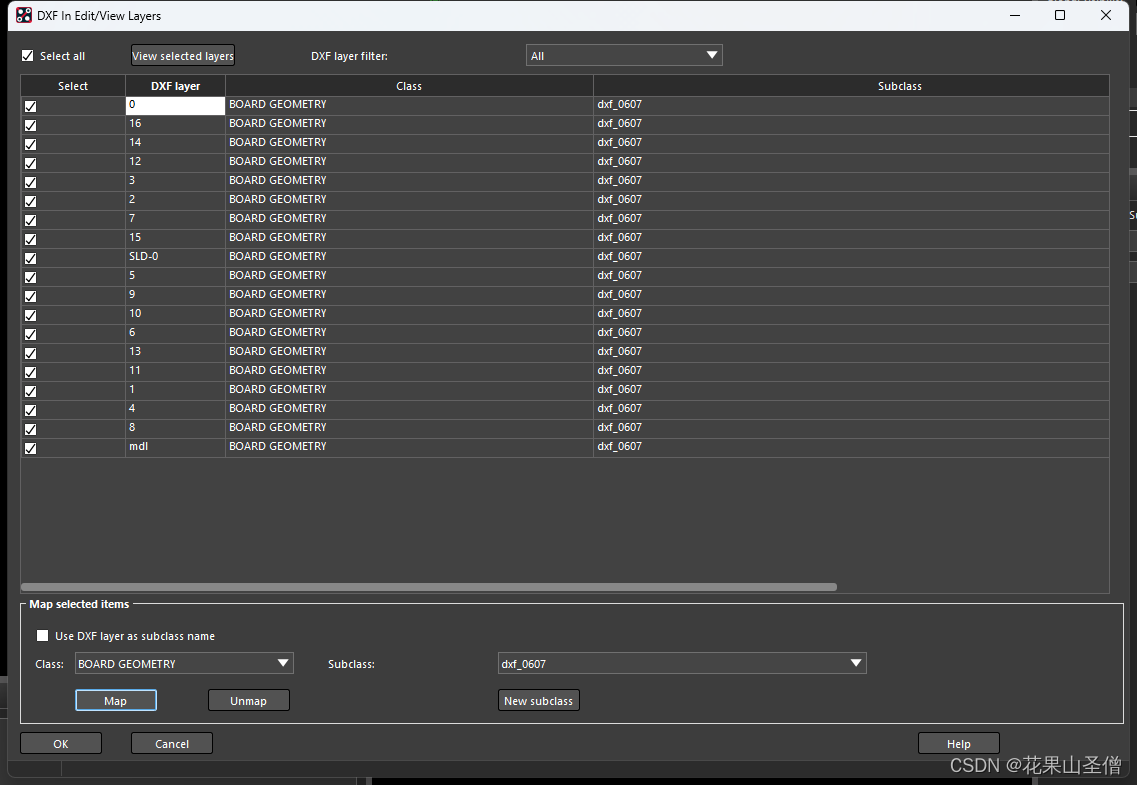

• 注意：如果dxf本身文件的图层有中文的话，导入进Allegro会有问题，像下面这种乱码，且导入会出错，后一张图为修改过的dxf文件

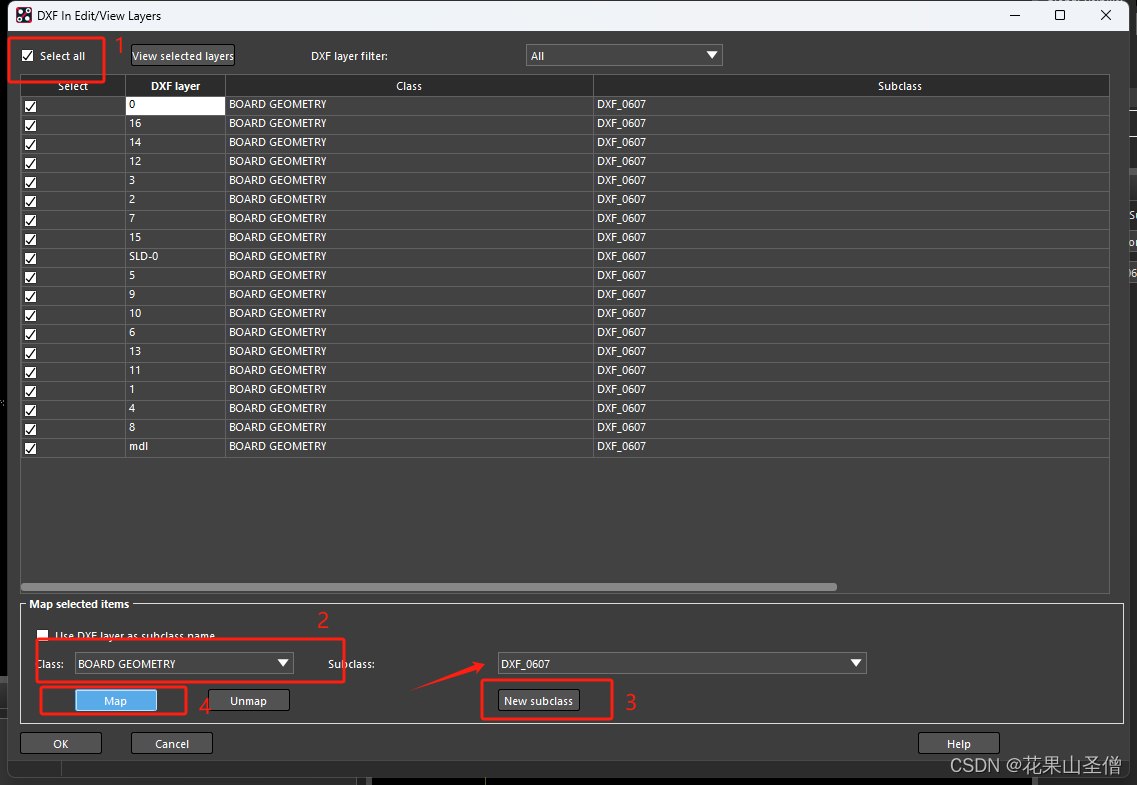

• 先勾选Select all，Class选择BOARD FEOMETRY，Subcalss中新建一个层，用时间的形式命名，因为结构会不断改动更新，方便后期更改识别

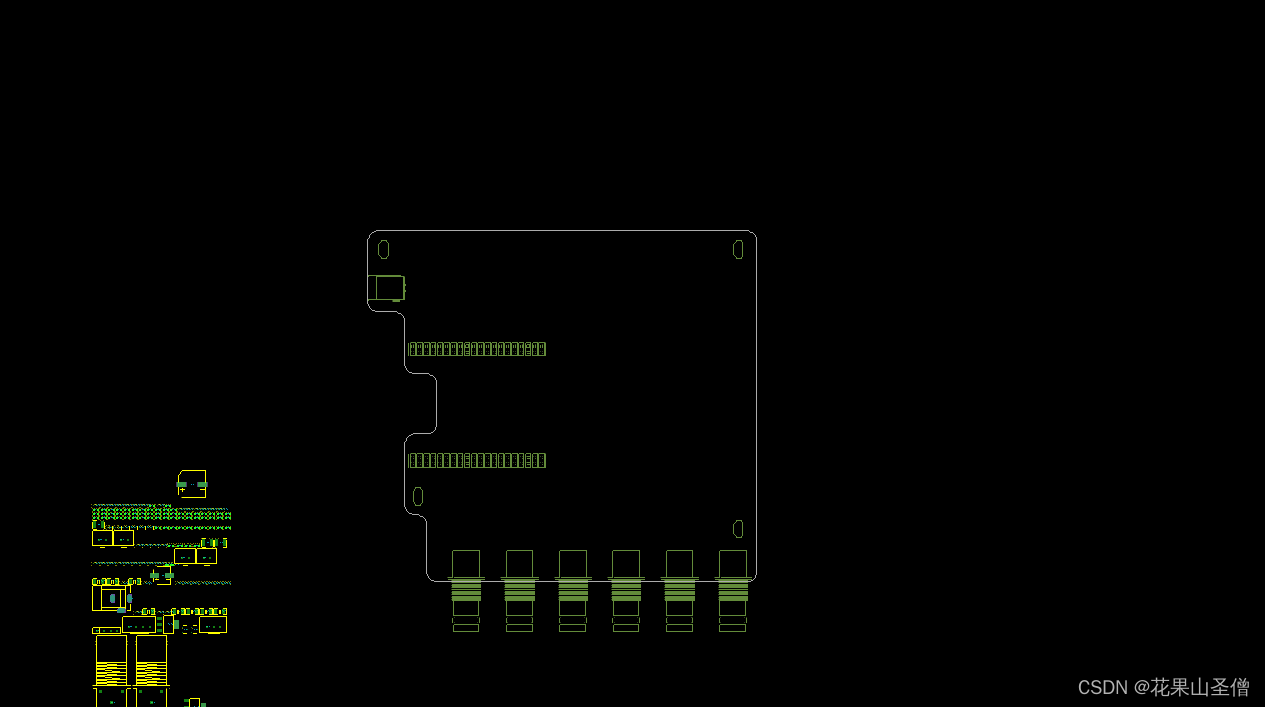

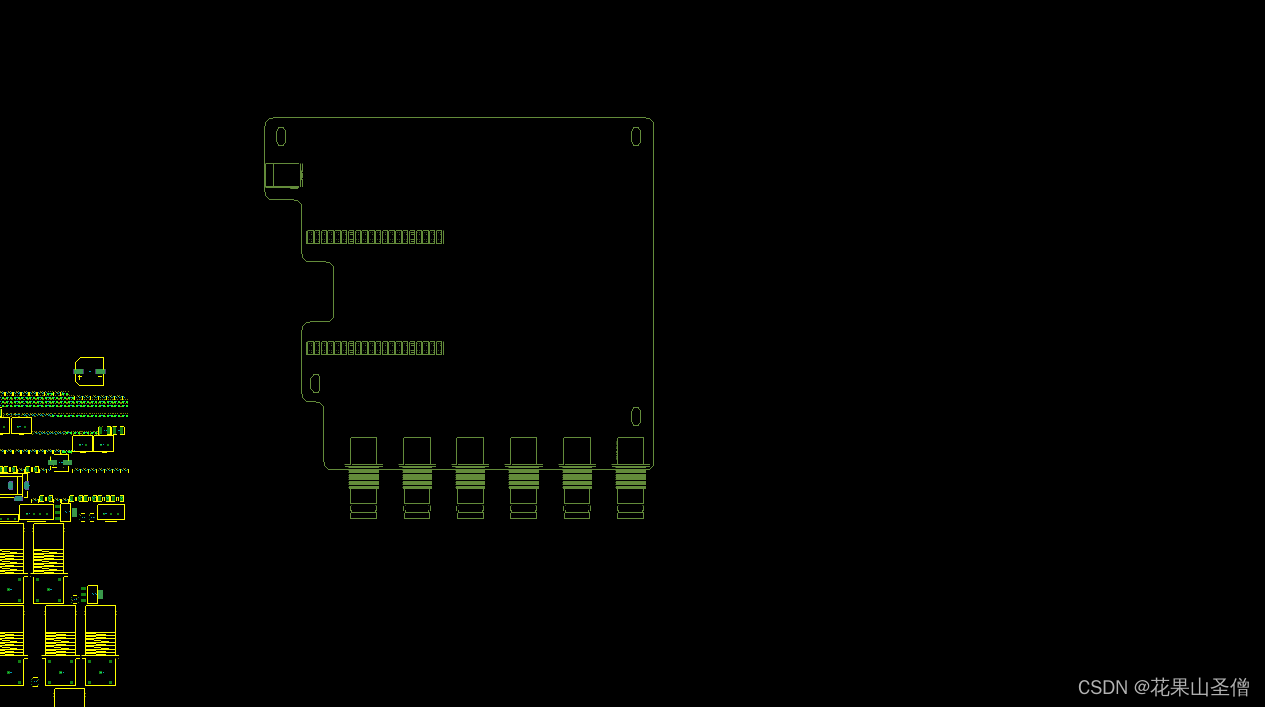

• 点击Import，导入成功，

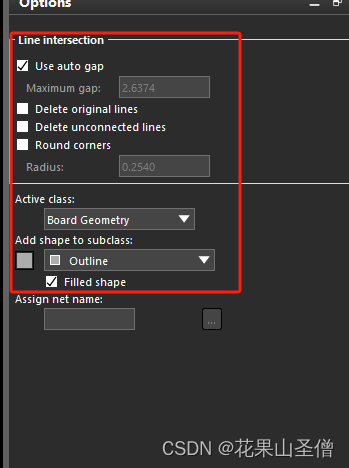

  如果想把这些分散的独立线条合并成shape并复制到outline层，可以进行如下操作，点击Shape–>Compose Shape，设置如下参数后一段一段去选择所需要合并的线条即可
