1. UWP简介

UWP即Windows 10中的Universal Windows Platform简称。即Windows通用应用平台，在Windows 10 Mobile/Surface（Windows平板电脑）/PC/Xbox/HoloLens等平台上运行，uwp不同于传统pc上的exe应用，也跟只适用于手机端的app有本质区别。它并不是为某一个终端而设计，而是可以在所有Windows10设备上运行。

UWP应用可以在所有Windows10设备上运行的本质在于打包时对多个平台进行适配。原生UWP在Windows10电脑客户端中是看不到.exe的痕迹的。这不代表它不是以常规窗口（即WIN32窗口）创建、运作、销毁的机理运行。UWP依旧具有很多特殊的特质，比如使用DirectX进行GPU加速等。
在UWP中，可以通过 CoreApplicationView 的实例，然后设置 TitleBar 的各种属性来扩展或自定义标题栏。关键代码如下：

// lang = visual csharp
//扩展标题栏
var applicationView = CoreApplication.GetCurrentView();
applicationView.TitleBar.ExtendViewIntoTitleBar = true;
//自定义标题栏
var titleBar = ApplicationView.GetForCurrentView().TitleBar;
titleBar.BackgroundColor = Colors.Khaki;
titleBar.ButtonBackgroundColor = Colors.Transparent;

更多关于uwp扩展或自定义标题栏可以访问此网站或官网，来了解该主题的内容。

在Win32中，扩展或自定义标题栏不是一个简单的事情，它将涉及一系列关于Non-client区和client区的设置问题，有些时候需要引入Dwmapi来辅助完成。处理不恰当时，可能出现一些各种奇怪的问题，例如不响应WM_NCPAINT时的边框圆角问题；去除WS_CAPTION后，无法响应win键+上下左右的快捷键等。
UWP却可以在能自定义标题栏得情况下，同时拥有系统配置给普通窗口的处理。下面就对uwp的结构，以win32的方式进行初步解读。

2. 以Win32方式解读UWP应用窗口

通过使用spy++，对windows内置的“设置”进行查看。
可以发现，UWP应用主要包含五个窗口句柄，分别是名为ApplicationFrameWindow的主窗口，两个名为ApplicationFrameTitleBarWindow的childwindow，一个Windows.UI.Core.CoreWindow子窗口和ApplicationFrameInputSinkWindow子窗口。
具体信息如下所示：

注册时的窗口类名	风格	扩展风格	窗口矩形	客户区矩形
ApplicationFrameWindow	appFrameWndStyle	appFrameWndStyleEx	[[51,11],[1267,952]]	[[8,0],[1208,933]]
ApplicationFrameTitleBarWindow	appFrameTitleBarWndStyle	childWndStyleEx	[[59,12],[107,44]]	[[0,0],[48,32]]
ApplicationFrameTitleBarWindow	appFrameTitleBarWndStyle	childWndStyleEx	[[1071,12],[1259,44]]	[[0,0],[188,32]]
Windows.UI.Core.CoreWindow	coreWndStyle	childWndStyleEx	[[59,12],[1259,944]]	[[0,0],[1200,932]]
ApplicationFrameInputSinkWindow	appFrameInputSinkWndStyle	childWndStyleEx	[[59,44],[1259,944]]	[[0,0],[1200,900]]

表中：

// lang = visual cpp
// wndStyle
auto appFrameWndStyle = WS_CAPTION | WS_POPUP | WS_VISIBLE | WS_CLIPSIBLINGS |
                        WS_SYSMENU | WS_THICKFRAME | WS_MINIMIZEBOX | WS_MAXIMIZEBOX;
auto appFrameTitleBarWndStyle = WS_CHILDWINDOW | WS_VISIBLE | WS_MINIMIZEBOX | WS_MAXIMIZEBOX;
auto coreWndStyle = WS_CHILDWINDOW | WS_VISIBLE | WS_CLIPSIBLINGS;
auto appFrameInputSinkWndStyle = WS_CHILDWINDOW | WS_VISIBLE;
// wndStyleEx
auto appFrameWndStyleEx = WS_EX_LEFT | WS_EX_LTRREADING | WS_EX_RIGHTSCROLLBAR |
                          WS_EX_WINDOWEDGE | WS_EX_NOREDIRECTIONBITMAP;
auto childWndStyleEx = WS_EX_LEFT | WS_EX_LTRREADING | WS_EX_RIGHTSCROLLBAR |
                       WS_EX_LAYERED | WS_EX_NOREDIRECTIONBITMAP;

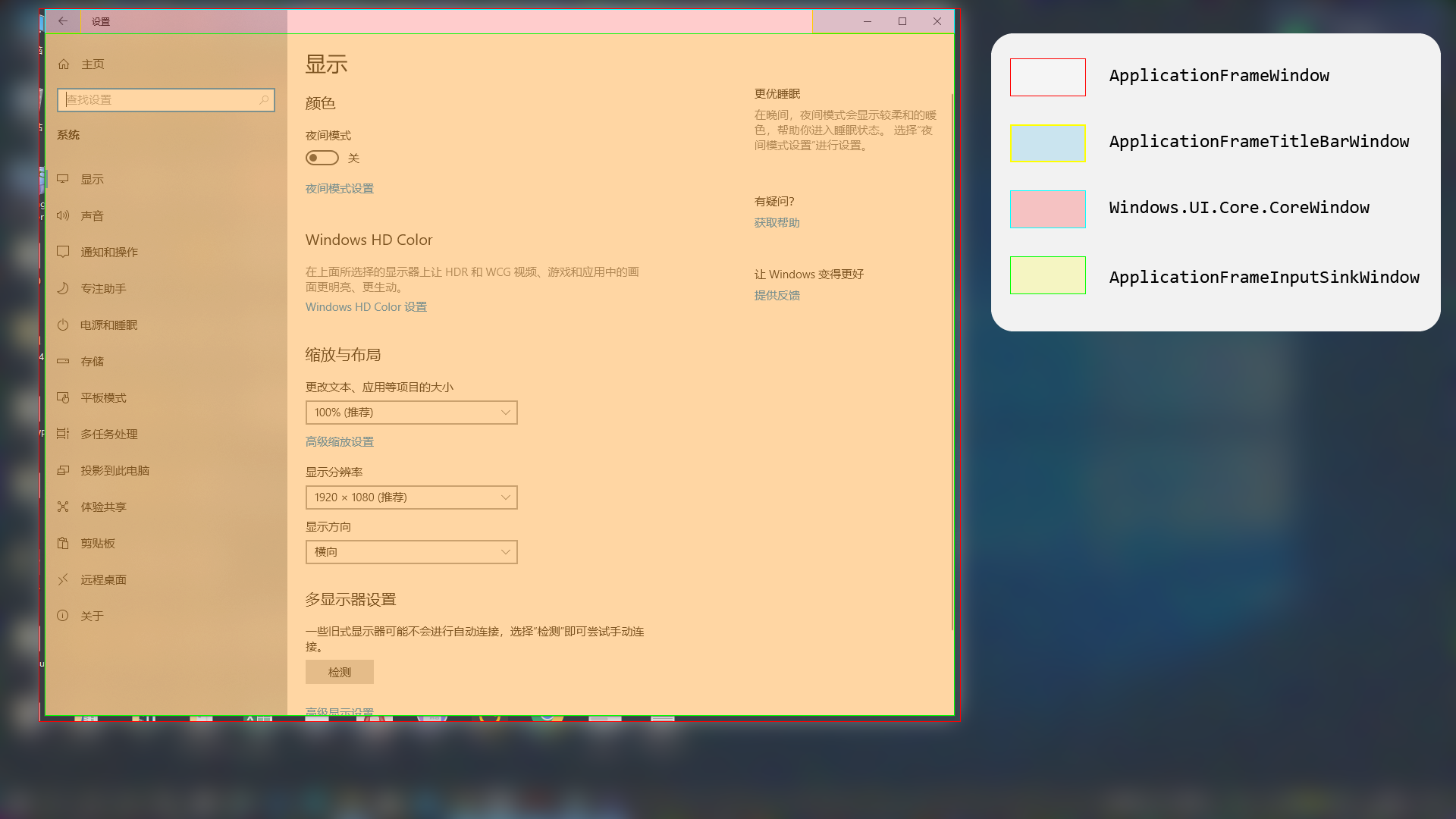

下面给出窗口矩形示意：
UWP窗口矩形 1920×1080

图中可以看出，主窗口的win32标题栏大小为0，但依旧保留左右和下方的8px非客户区，猜测可能重写了WM_NCCALCSIZE 消息回调，将原有标题栏设为0；由于上方非客户区消失，因此还需重写部分的WM_NCHITTEST 消息回调（可能不是在主窗口中实现，而在CoreWindow中实现）。由于其保留近乎完整的非客户区，所以可以响应窗口吸附和win键操作等。
两个子窗口ApplicationFrameTitleBarWindow分别分布于窗口两侧。表内第一个TitleBarWindow是返回键区，(不包含文字“设置”的区域)，这个子窗口有时窗口矩形为0（即回到主页面时，按钮消失）；第二个则是windows窗口功能按钮区，呈现的按钮区大于三个按钮宽度之和，应该是为了给其他按钮（比如问号/帮助按钮）留的位置。
子窗口Windows.UI.Core.CoreWindow是负责整个窗口人机交互逻辑，也就是C#中的CoreWindow实例；由于对UWP了解不深，猜测亚克力效果可能就是由CoreWindow向系统（或显卡）获取桌面显存，然后使用D2D 在GPU中再次加工合成的。对比InputSinkWindow，CoreWindow比其要高32px，这也就是模拟标题栏的高度。由于UWP标题栏是自己绘制的，所以很容易实现神奇的特性，比如 Microsoft To Do 里同步to do list的进度条动画就是在“标题栏”上方。
InputSinkWindow 暂时不太了解其存在的缘由，名字翻译为应用程序框架输入接收器窗口。它存在的意义可能和UWP窗口调度CoreDispatcher有关。
