comsol 学习1

新建

选择“三维”

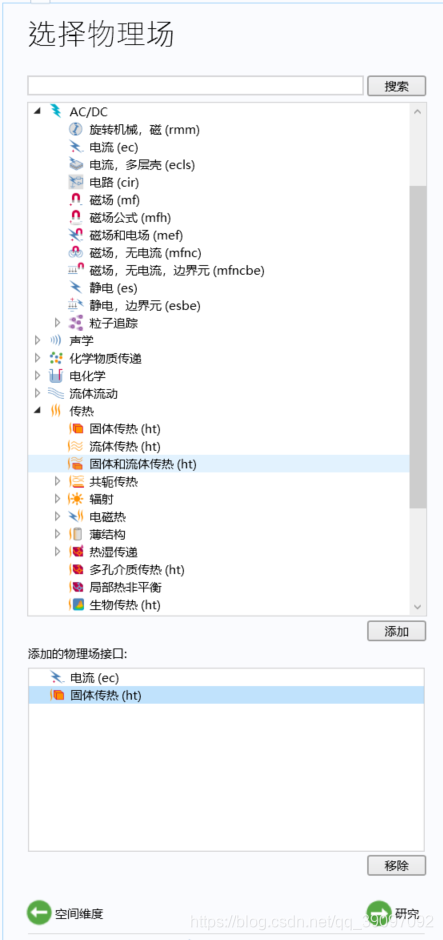

双击选择对应的物理场

选择“稳态”

几何绘制

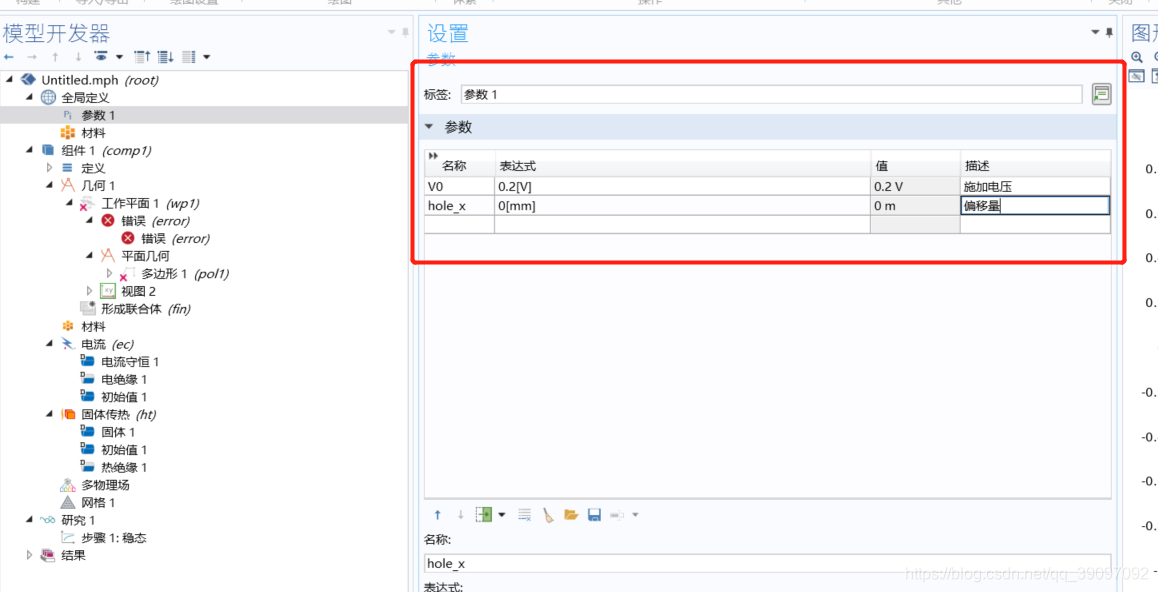

定义特定参数
构建多边形

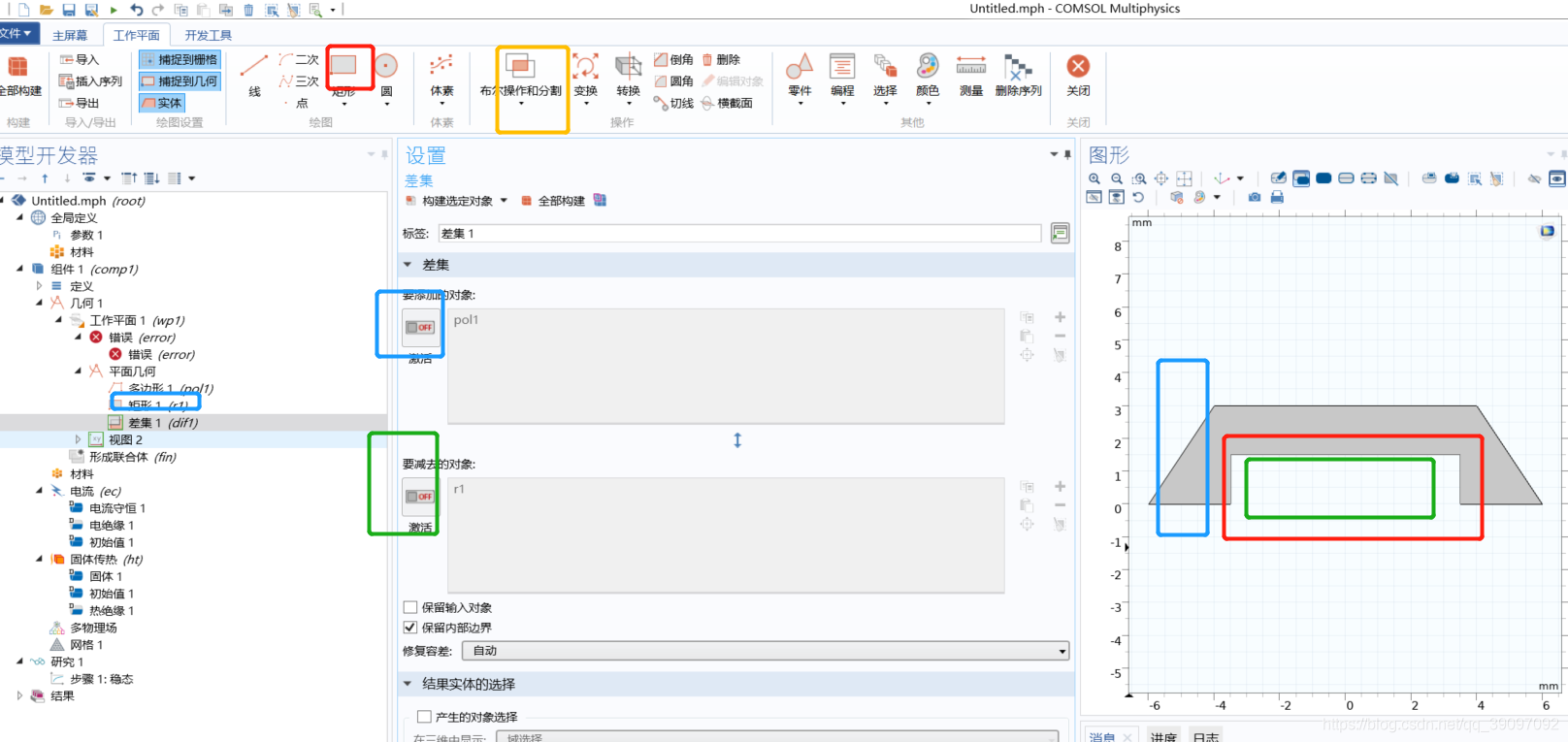

点击矩形，在右边图形中绘制一个矩形–点击布尔操作中差集-点击激活（要添加的对象）-选择多边形–点击激活（要减去的对象）-选择矩形-点击构建选定对象。

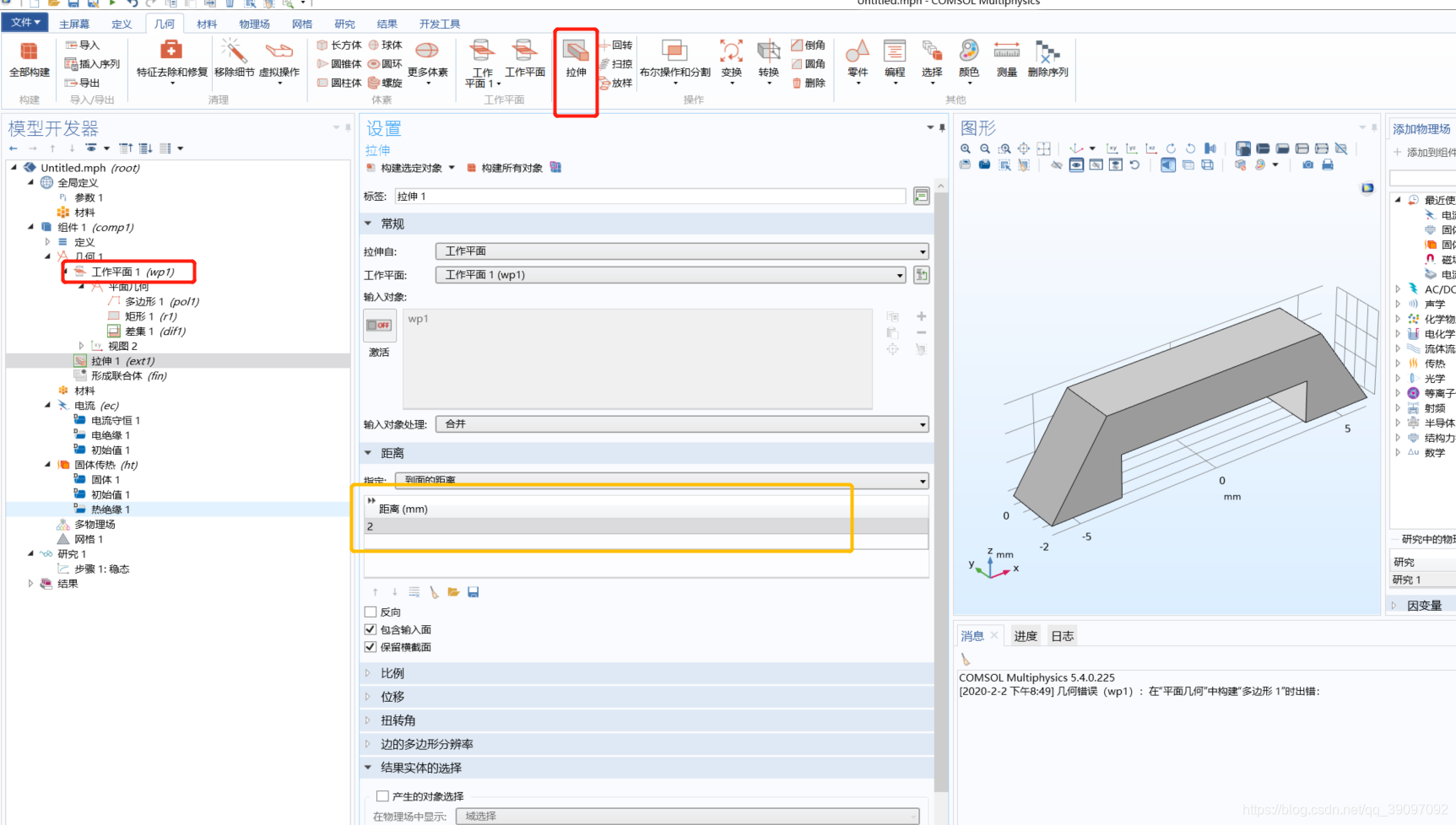

点击工作平面-拉伸-修改指定距离

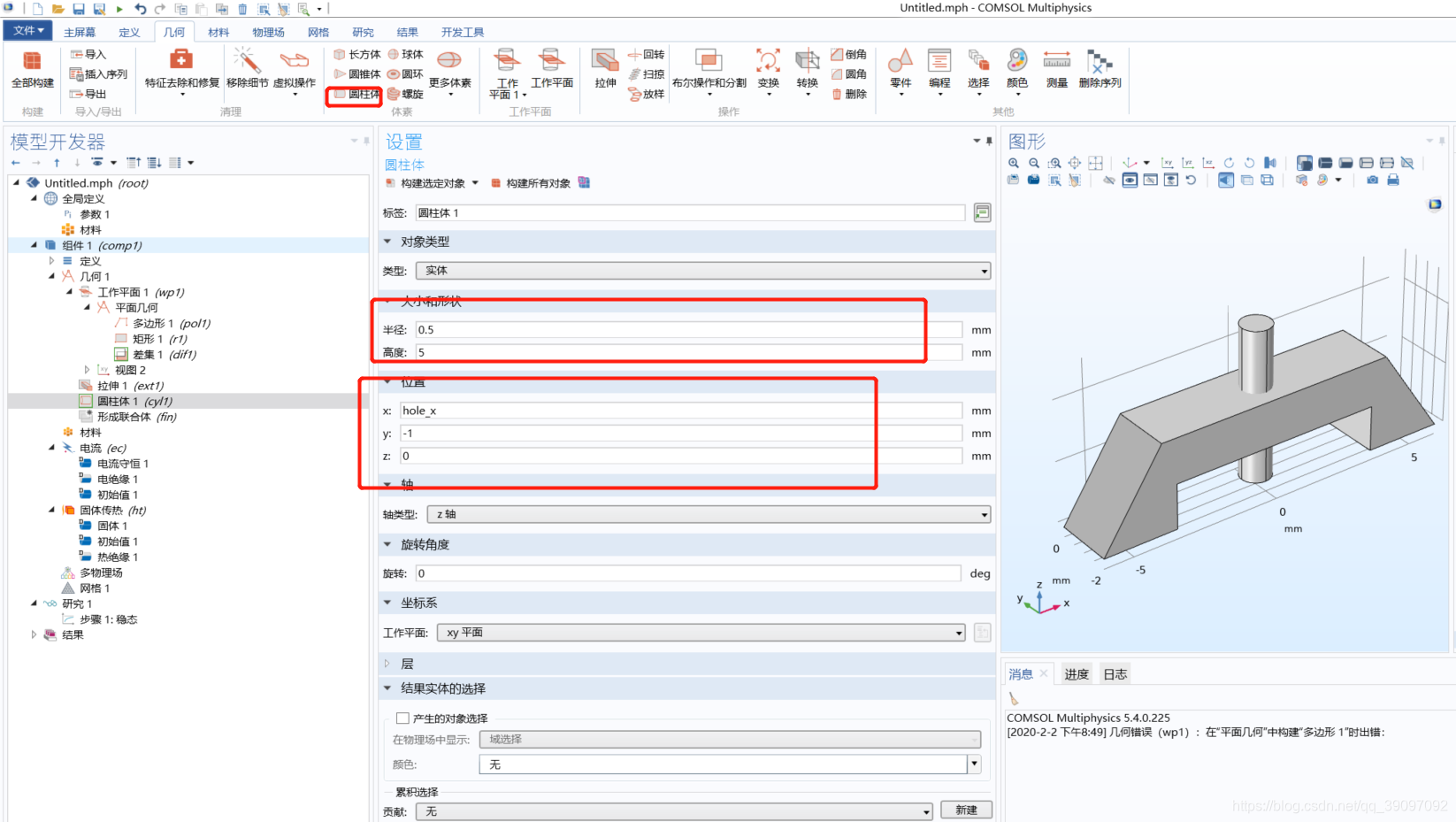

选择圆柱体-修改高度与半径-修改位置
并进行差集

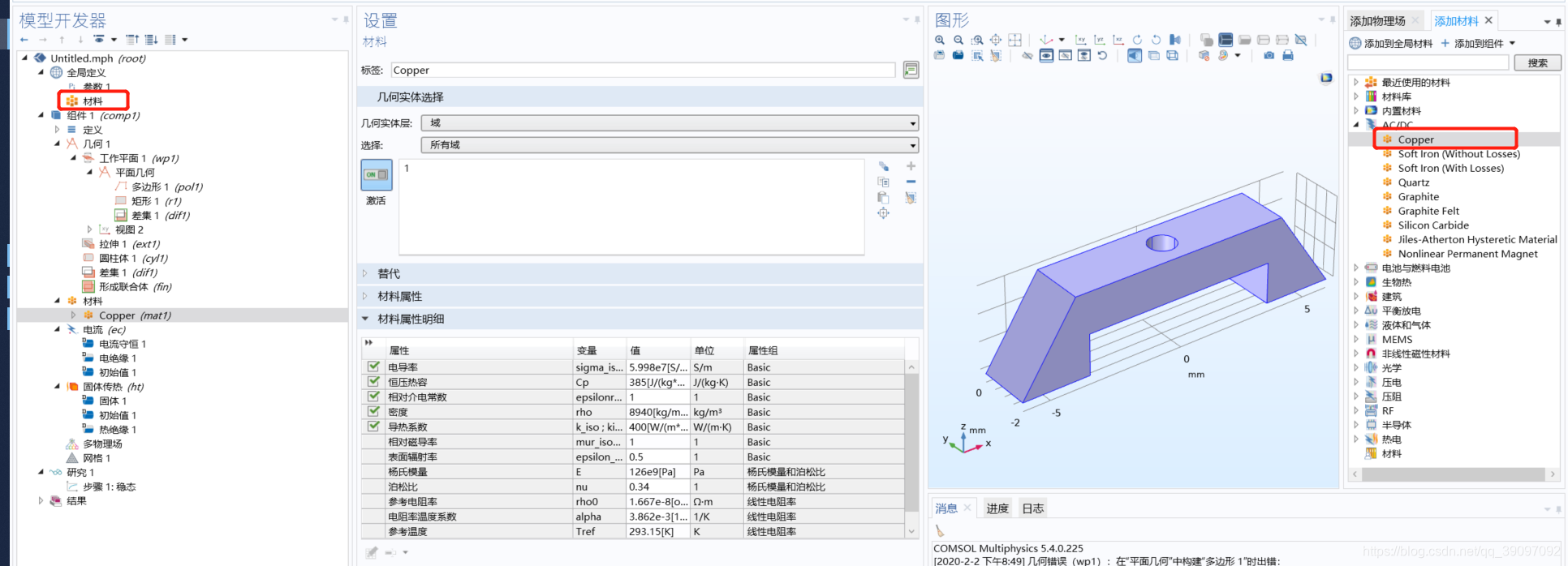

添加材料

默认将几何中的所有域都添加上了铜材料

添加物理场

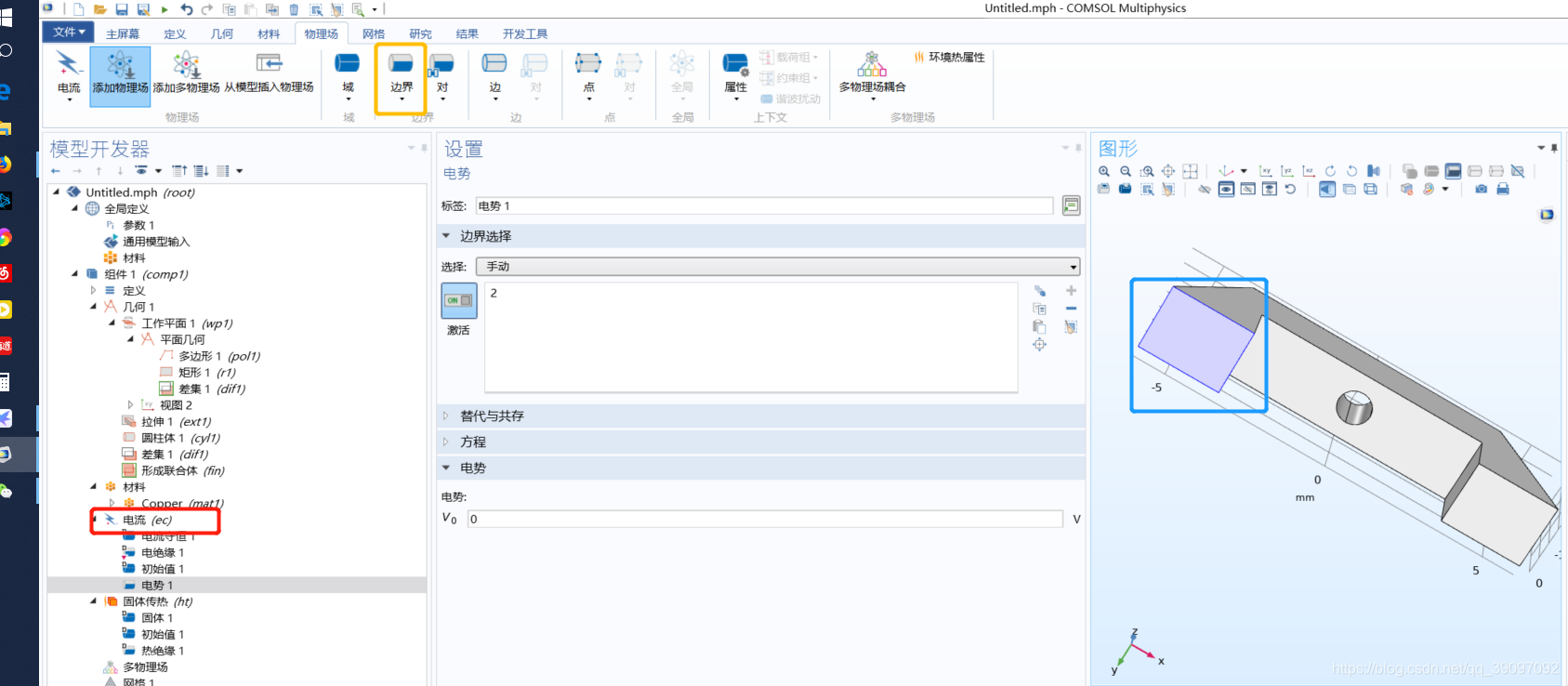

选择电流-边界-电势-选择对应的面-设置电势V0

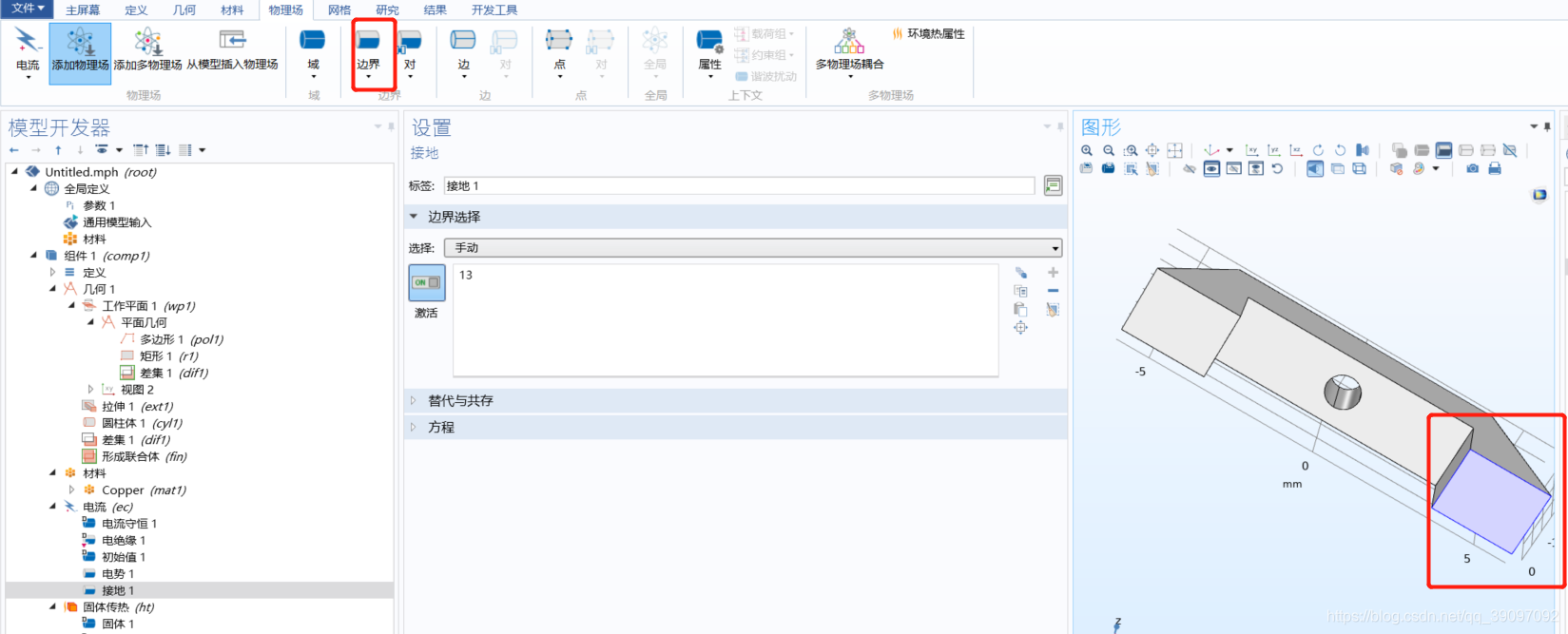

选择接地-选择对应的面

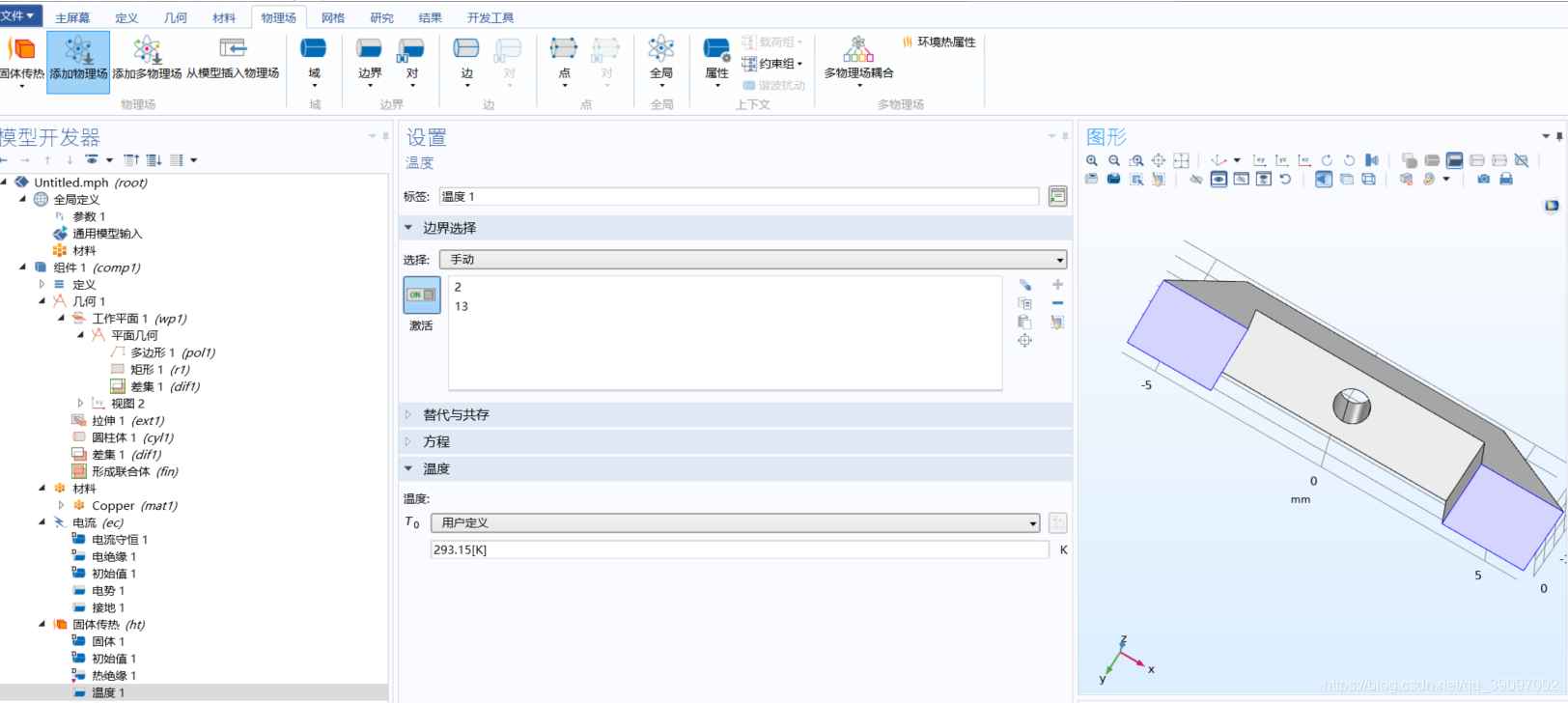

选择边界-温度-默认为20℃-选择对应的2个面

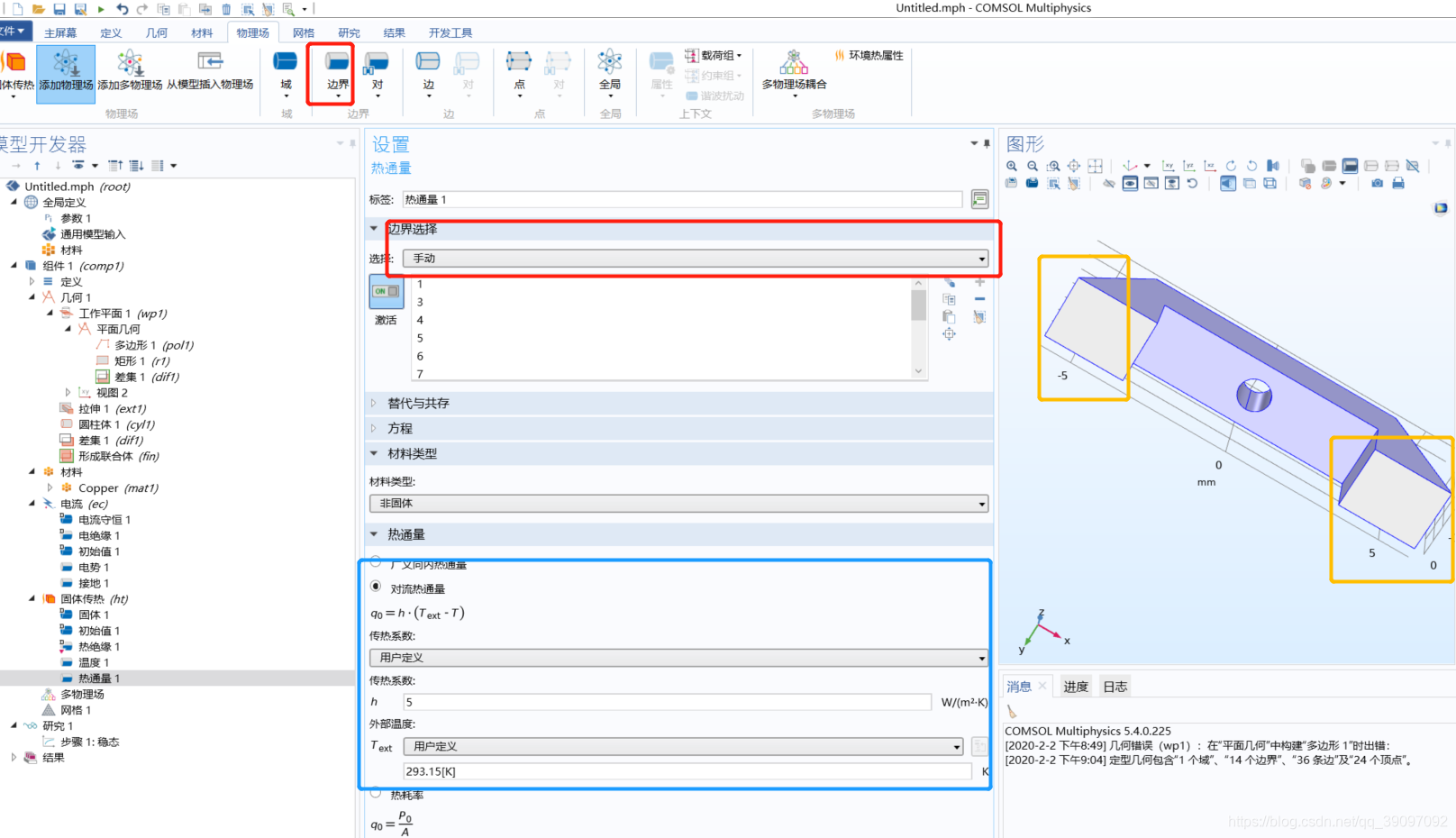

选择边界-热通量-选择所有域-单击反选接触的2个面-设置热通量值

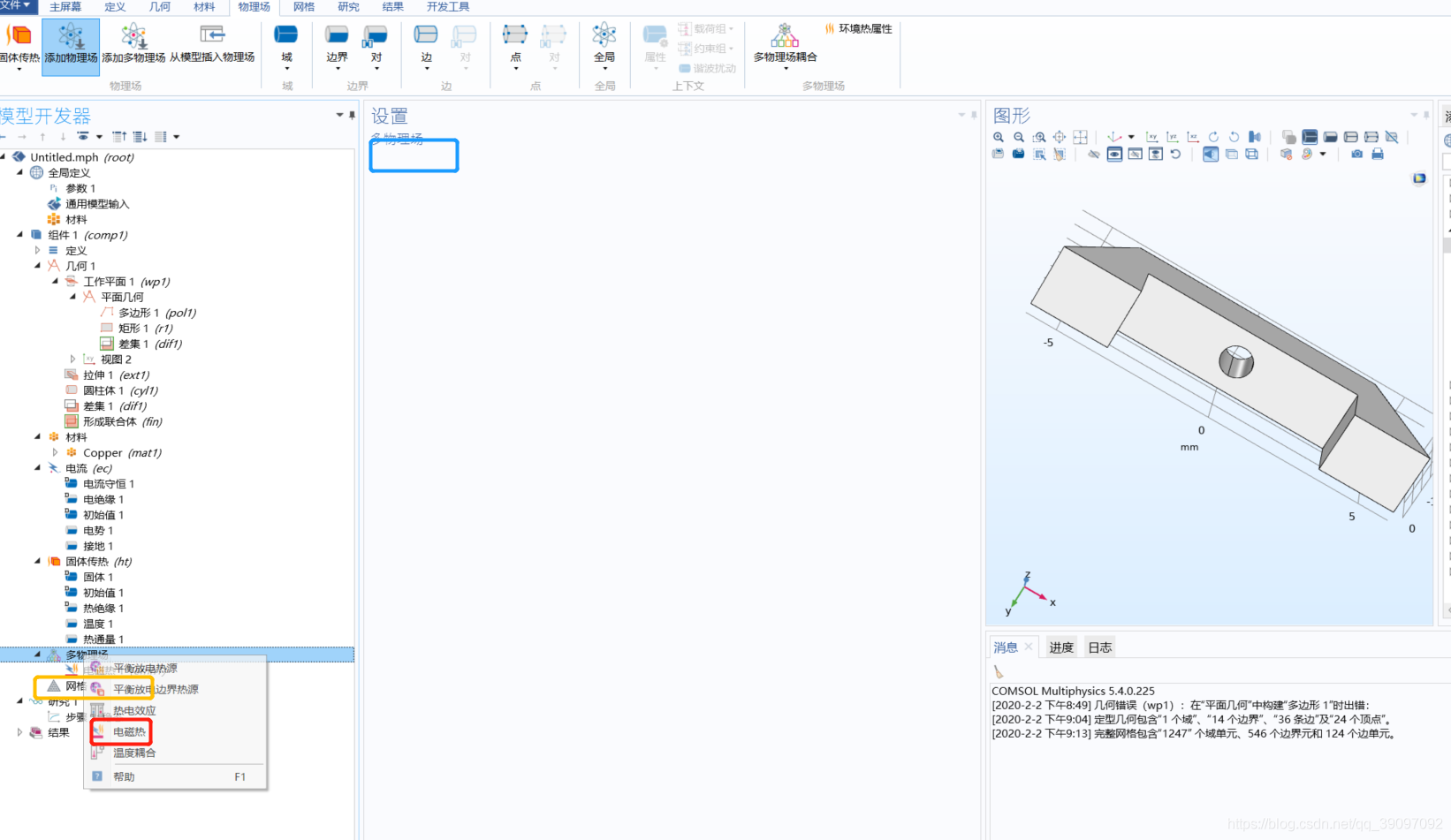

右键多物理场-选择电磁热-点击网格-默认全部构建
点击稳态计算

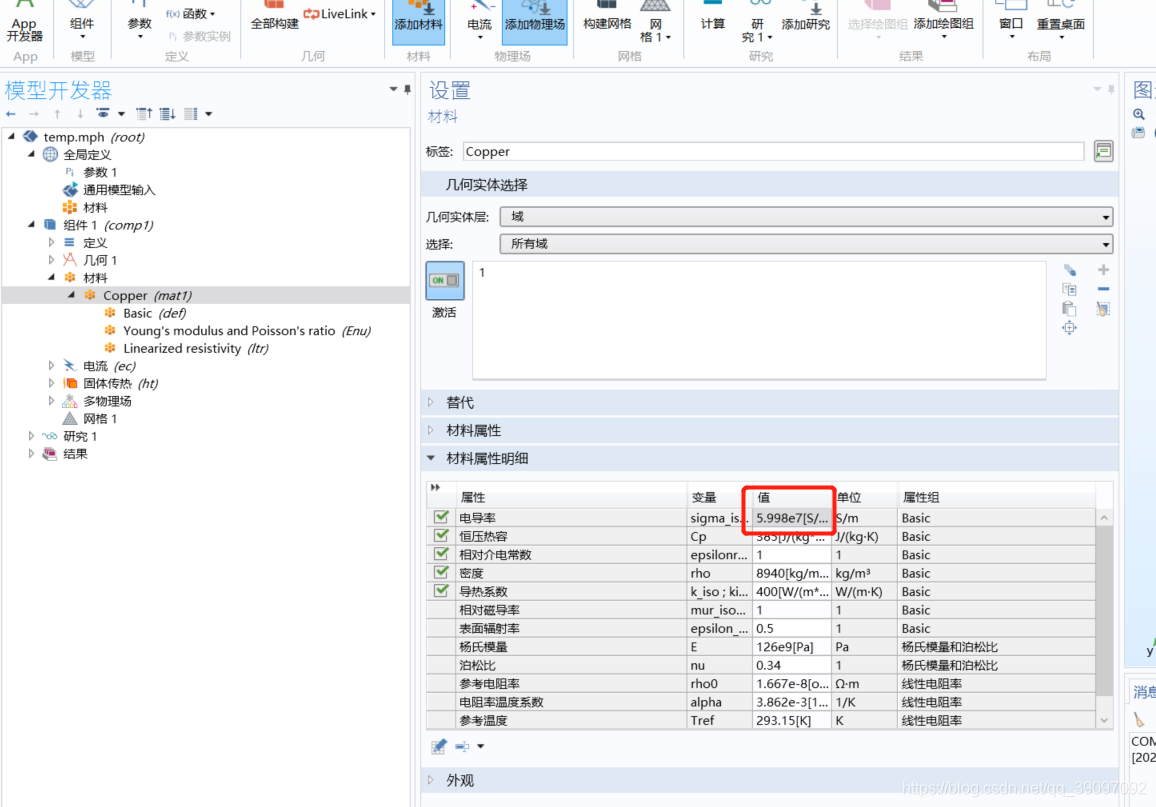

修改电导率
(1-0.001T[1/K]

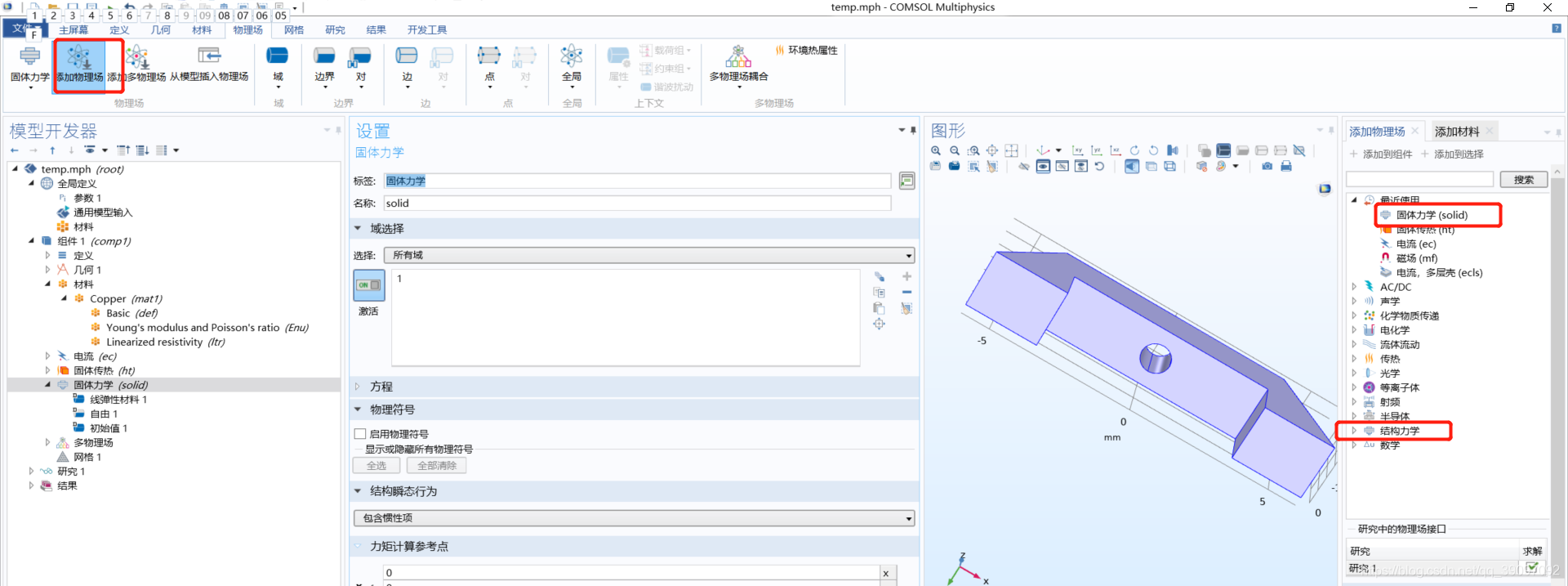

右键添加物理场-结构力学-固体力学
边界-固定约束-选择2个焊脚的域

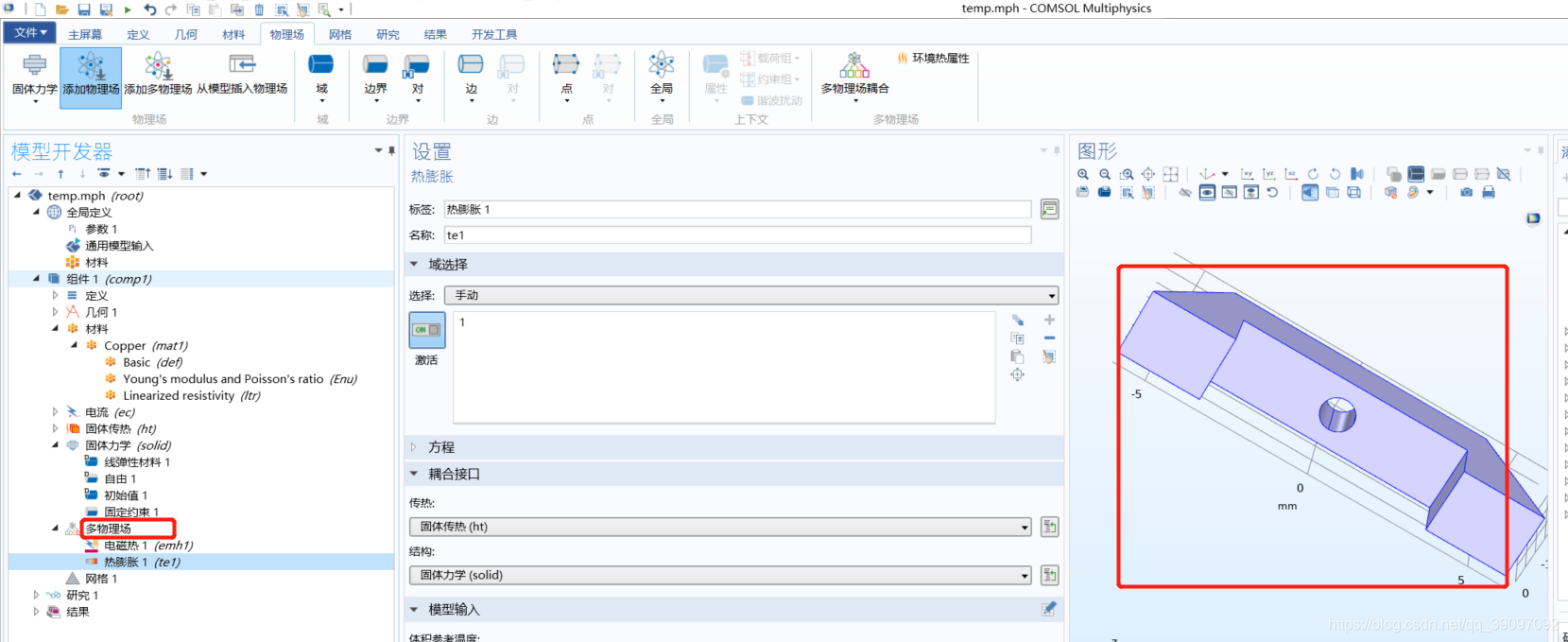

右键多物理场-选择热膨胀-选择图形
点击计算

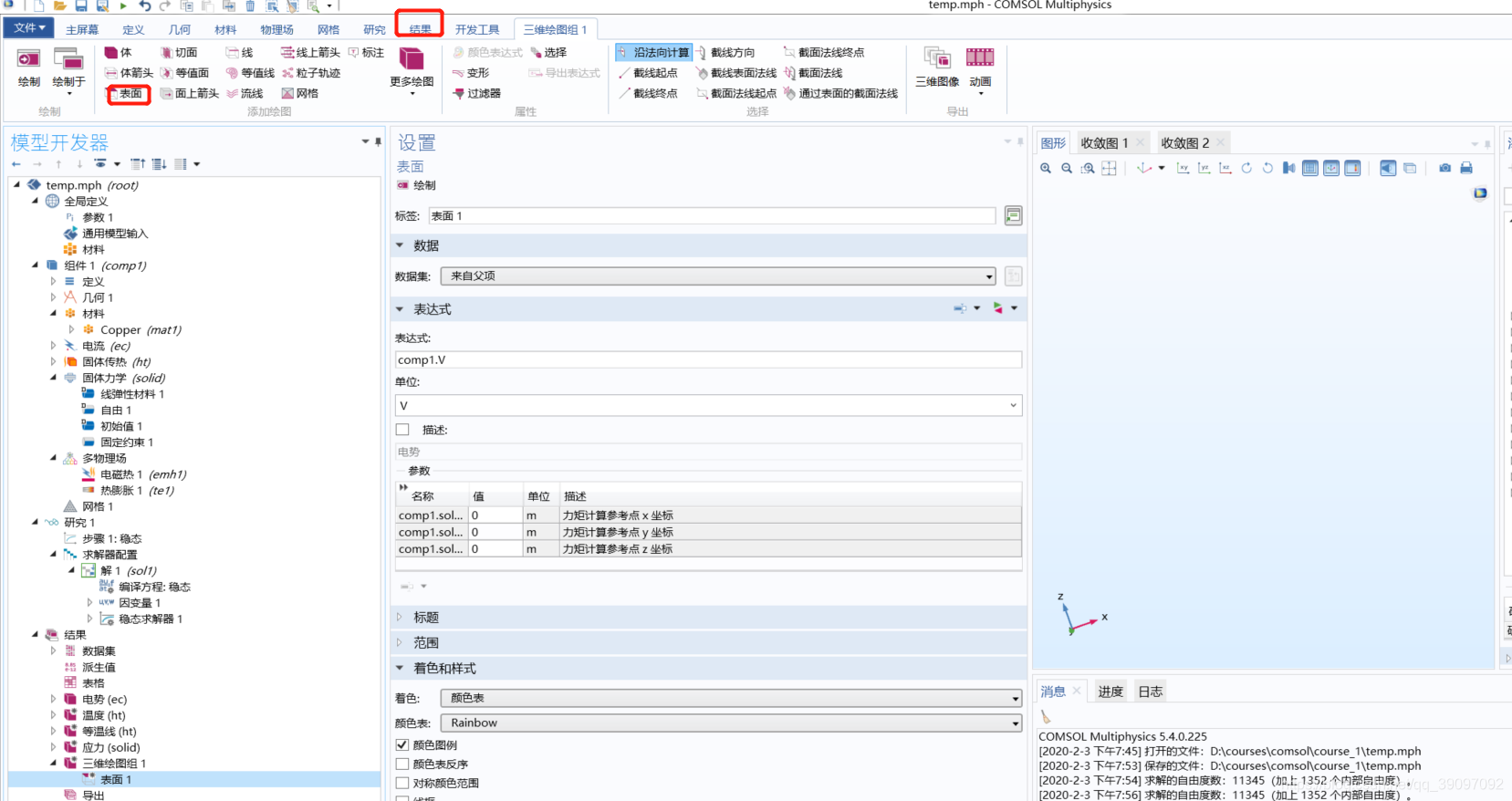

在结果-三维绘图组-表面

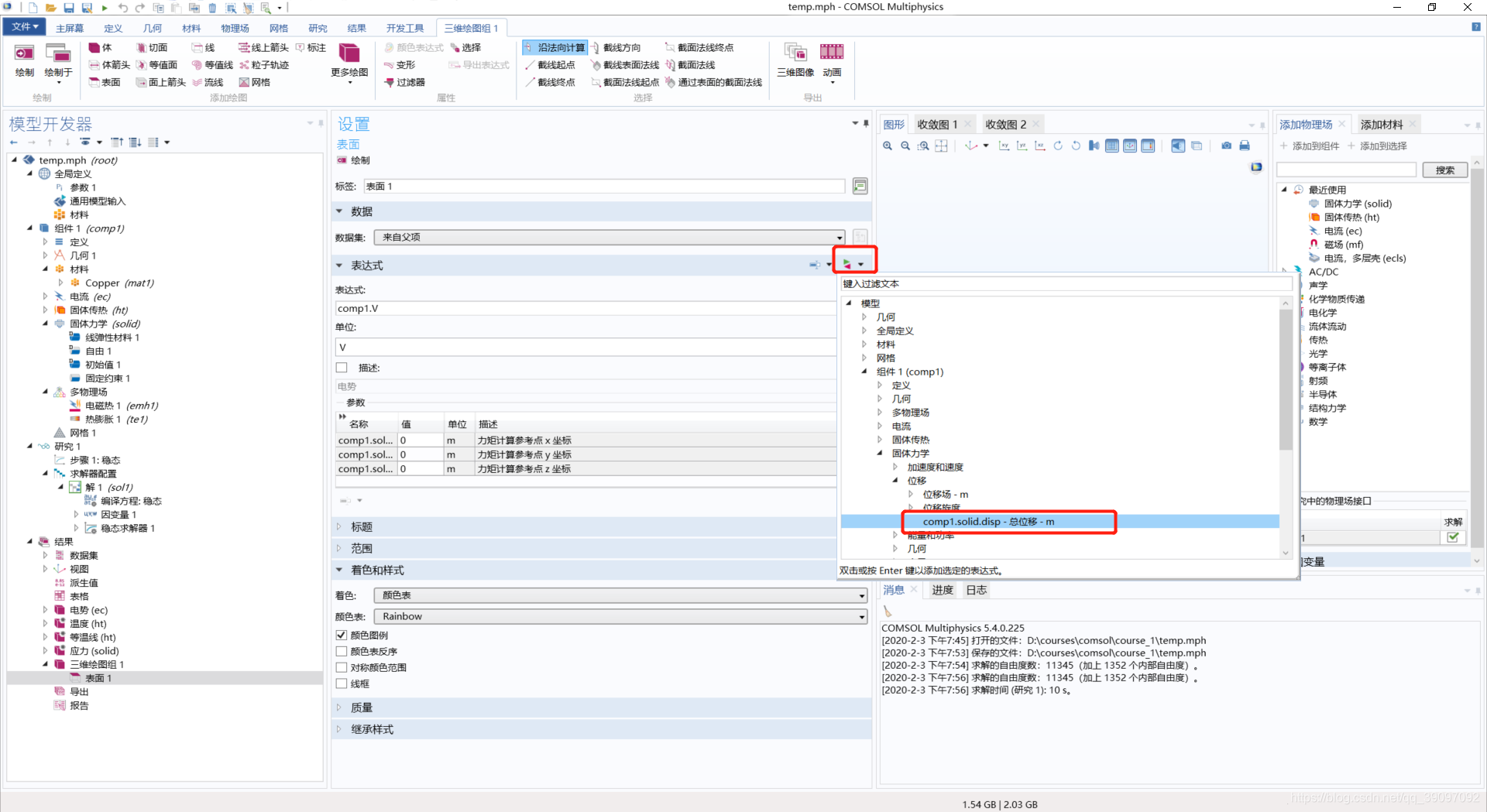

选择总位移-绘制

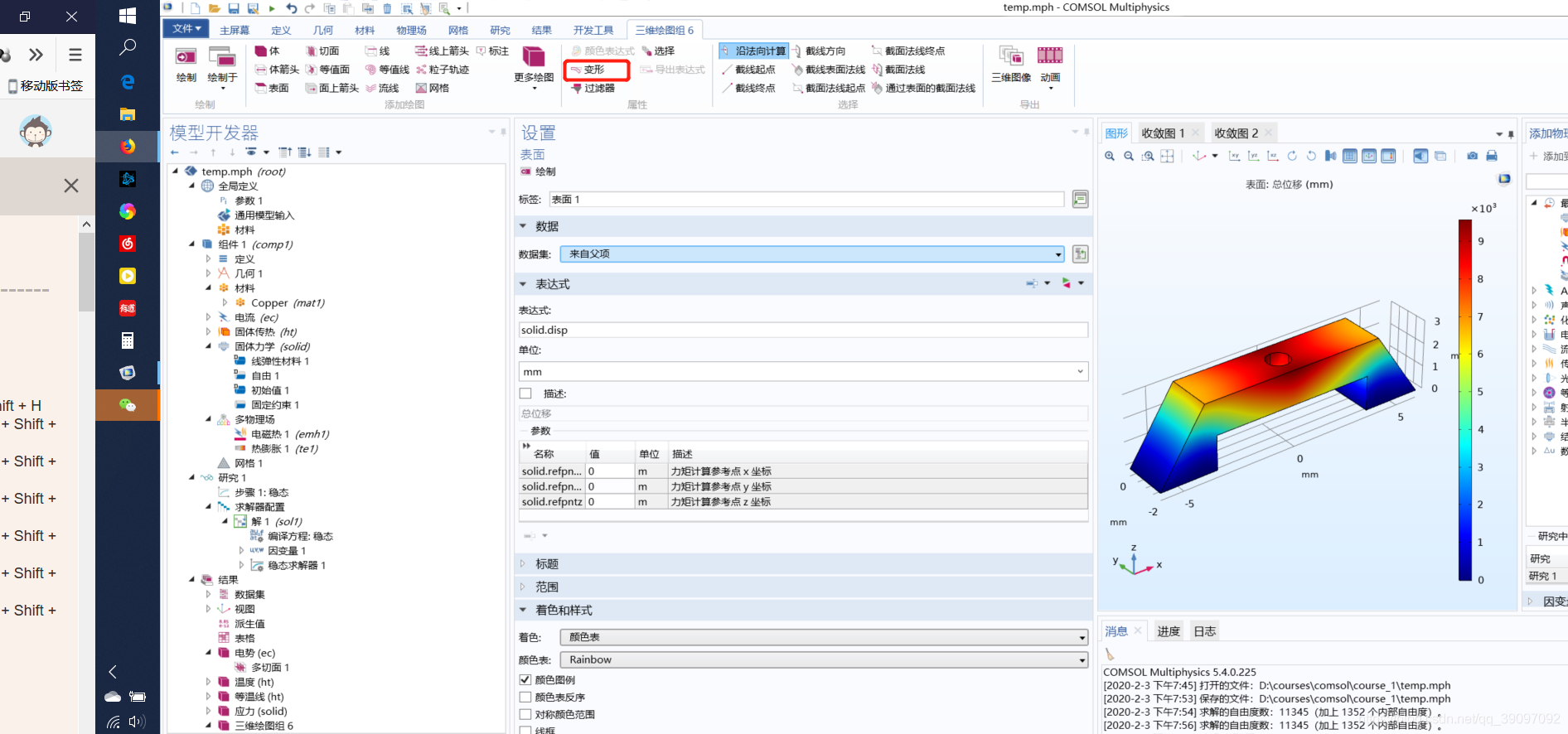

选择变形可以查看形变程度
