程控电源测试使用小记

• 硬件工程师在测试产品时都需要给产品供电，一般的供电方式有多种，比如用电源适配器、电脑USB口、直流源等进行供电。
  电源适配器工作原理为将交流输入转换为直流输出，不可调；电脑等的USB口供电一般为5V，这里值得注意的是各种USB口的供电是有偏差的，有的口输出电流最大500ma,有的口输出电流最大为1A等，而且由于它为设备外供电，容易出现供电不稳的情况，可能会在接入产品进行供电后有压降，导致产品的供电不到5V，从而影响测试，博主之前测试时就遇到过这种情况；基于以上两种供电方式的缺点，所以工程师大多在测试时候都会选用直流源给产品供电，它即可调节供电电压，输出也比较稳定。但当做一些高要求的通讯模组的校准综测测试时，需要通过测试工具来精准的控制电源在不同测试项时候的输出，这个时候前三种便都不能满足要求，便引入了程控电源。
  程控电源可产生幅度、频率、相角可调的、比较稳定的电压及电流信号，最主要的是我们可以通过GPIO连接程控电源与电脑，再通过软件编程来控制程控电源的输出。
  如下图为博主之前测试用过的两款程控电源：

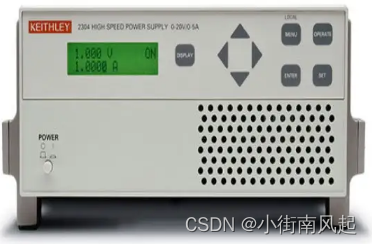

  吉时利的：

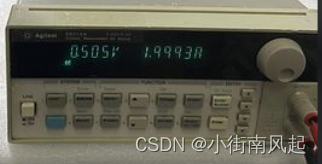

  安捷伦的：

  问题描述：
  当用程控电源在测试一款通讯模组时，模组供电是需要3.8V，但当开始测试后发现，设定的3.8V供电会自行跳到4.0V。
  背景描述：
  测试通讯模组的时候用到了一款自己制作的夹具板辅助测试。测试时用到的程控电源有点老旧。
  程控电源带有反馈端，且分为远端反馈和内部反馈，反馈脚会根据一定的频率进行扫描判断电压是否处于标准值。
  分析：
  制作的夹具底板走线是走的电源平面，相当于线宽就很宽，引起平面耦合，从而使得环路阻抗小，程控电源的反馈端监测到的电压因此偏小，所用的程控电源处于老化状态导致它的反馈机制出现了问题，一监测到电压偏低就马上反补将电压往上加，于是就造成了供电往上跳的情况。这种情况由于表是老化的我们可以阻断它的反馈监测，可暂解决此问题。
