【PCB设计】AD16教程：设置黑色区域大小

问题演示：

默认板子设计好之后，黑色区域比较大，而且也不是板子的大小。

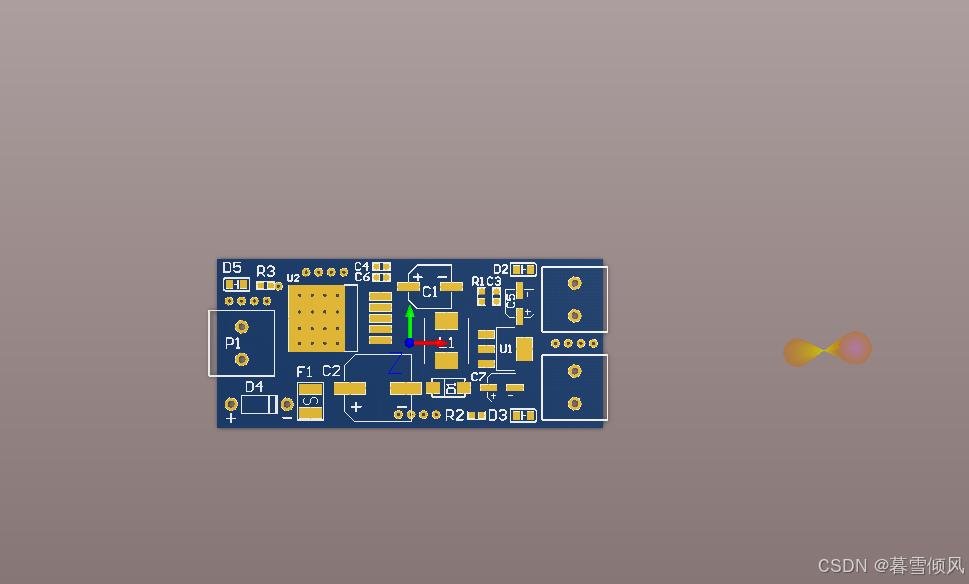

当我们切换到3D预览的时候，发现板子大小不是我们板框大小

解决办法：

1、切换板框为“Keep-Out layer”层

 双击自己绘制的板框线条，切换为“Keep-Out layer”层

2、选择所有内容

可以直接点击键盘“Ctrl+A”，全选所有内容

也可以在【Edit-Select-All】

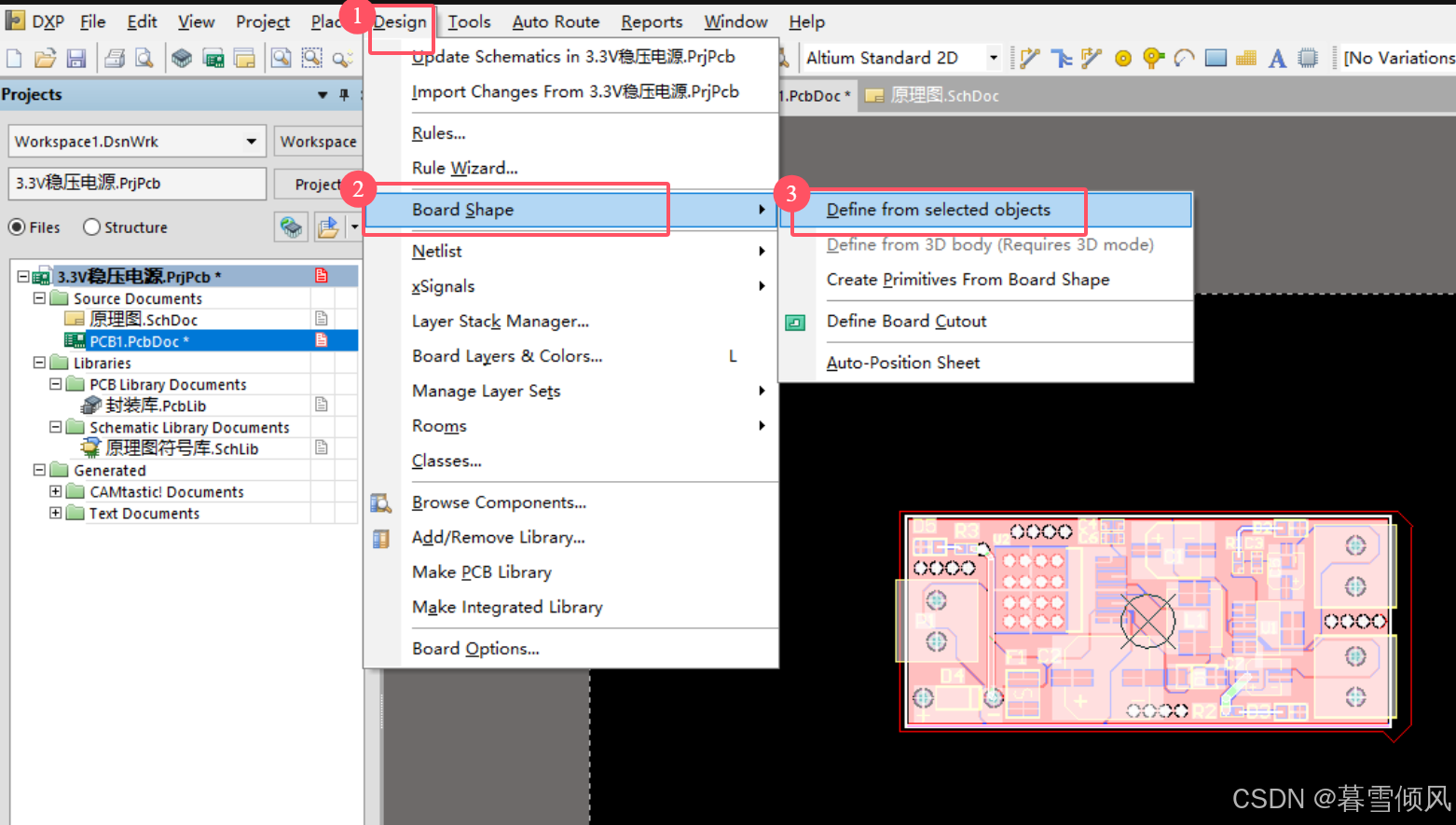

3、设置大小

如图所示选择

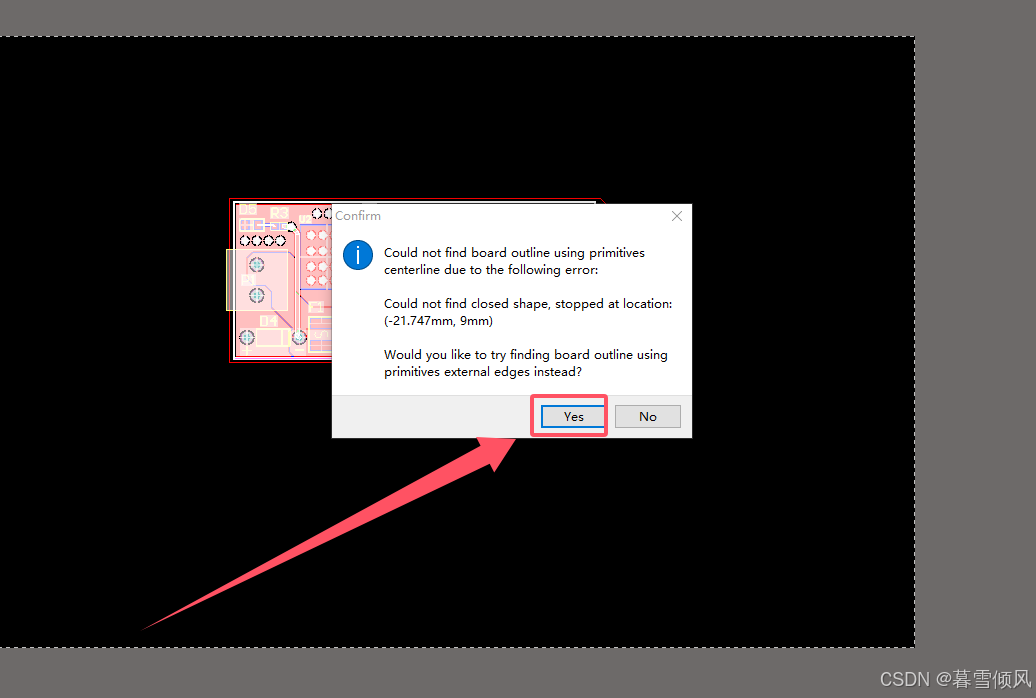

点击确定

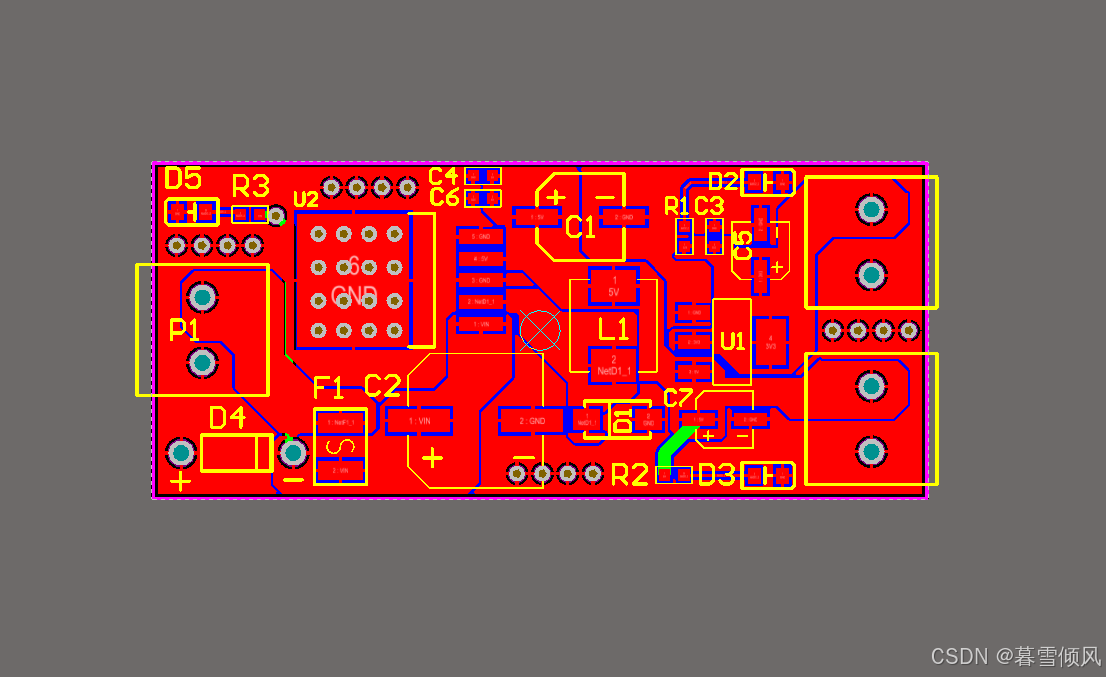

可以看到，已经将黑色区域设置为板框大小

最后切换到3D预览效果

点击键盘上数字【3】
