【干货】导师私藏的三步傻瓜教程！5分钟搞定高程坡度坡向图，GIS小白秒变专业级！

▍ 引言

最近老是有小伙伴找我帮忙做高程、坡度、坡向分析图，地形分析是GIS空间分析的核心内容之一，其成果广泛应用于水文建模、土地规划、灾害评估等领域。本教程将基于ArcGIS Pro/ArcMap平台，通过DEM（数字高程模型）数据快速完成高程分级、坡度计算和坡向分析。

▍ 一、准备工作

1. 数据准备

• 下载DEM数据（推荐分辨率≥30m，可从NASA Earthdata、USGS或地理空间数据云获取）或者后台回复【DEM】直接获取

• 加载DEM到ArcGIS工程中（支持格式：.tif、.img、.asc等）


2. 坐标系检查

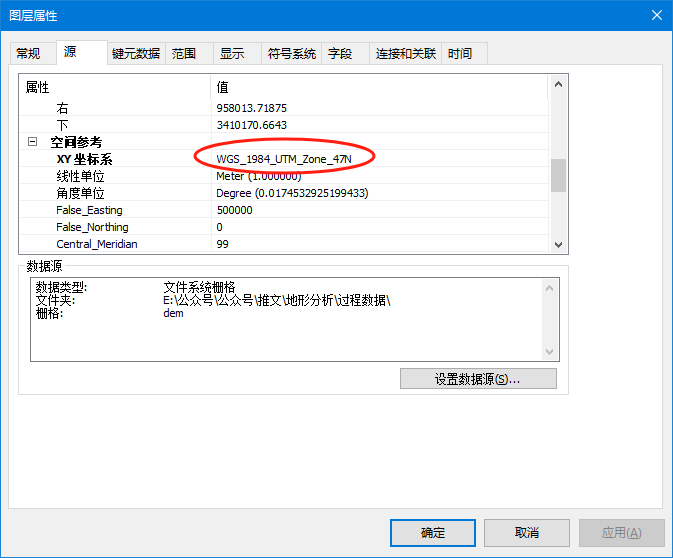

• 右键数据图层 → 属性 → 源 → 确认使用投影坐标系（如WGS_1984_UTM）

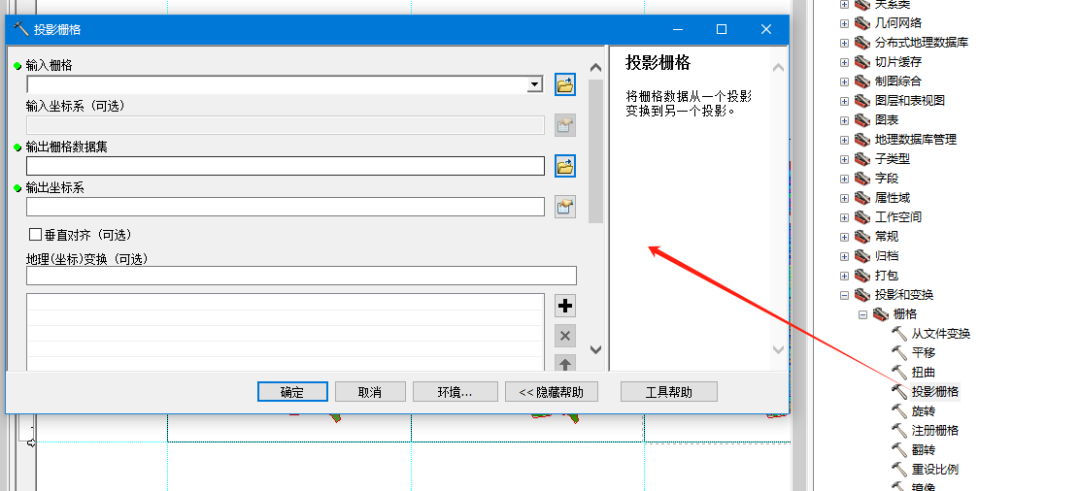

• 若为地理坐标系，需通过工具【Project Raster】转换（避免坡度/坡向计算误差）

▍ 二、地形分析三步操作流程

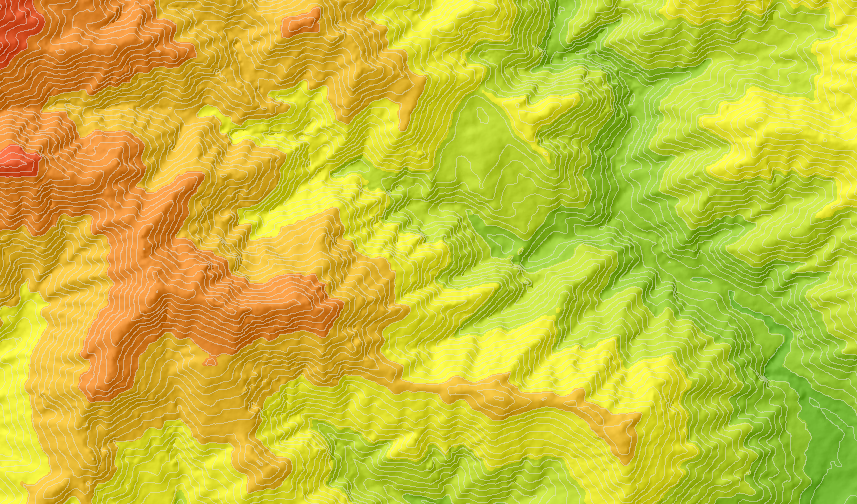

1. 高程分析（Elevation）

• 目标：直观显示地形起伏

• 步骤：
  a. 右键DEM图层 → 【Symbology】
  b. 选择"色带"渲染（如Elevation #1）
  c. 调整分级数（Classify → 自然间断点法/Jenks）


• 进阶：使用【Contour】工具生成等高线（间隔按需设置，如50米）

2. 坡度分析（Slope）

• 工具位置：
  ArcToolbox → Spatial Analyst Tools → Surface → Slope

• 参数设置：

• • DEGREE（0-90°，适合学术研究）

  • PERCENT_RISE（0%-∞，适合工程应用）

  • Input raster：DEM

  • Output raster：指定保存路径（建议格式.tif）

  • Output measurement：

  • Z因子（Z Factor）：若DEM单位为米，保持默认1；若为英尺需转换为米（1英尺=0.3048米）

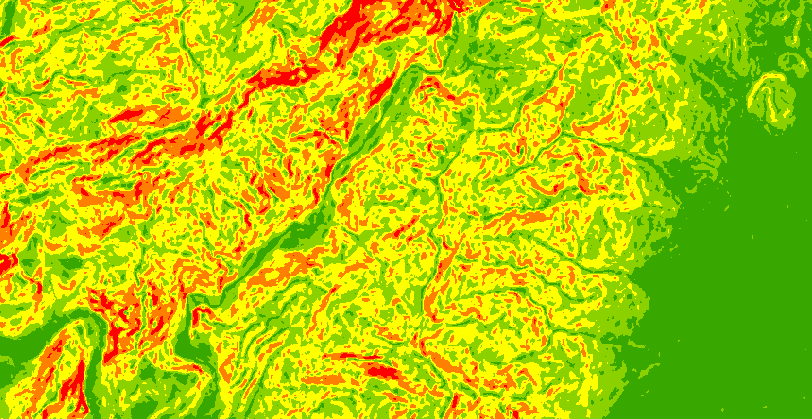

• 结果渲染：
  使用分段颜色（如绿-黄-红）表示平缓到陡峭区域，建议自定义坡度分级标准（示例：

• • 0°-5°：平地

  • 5°-15°：缓坡

  • 15°-25°：斜坡


  • 25°：陡坡

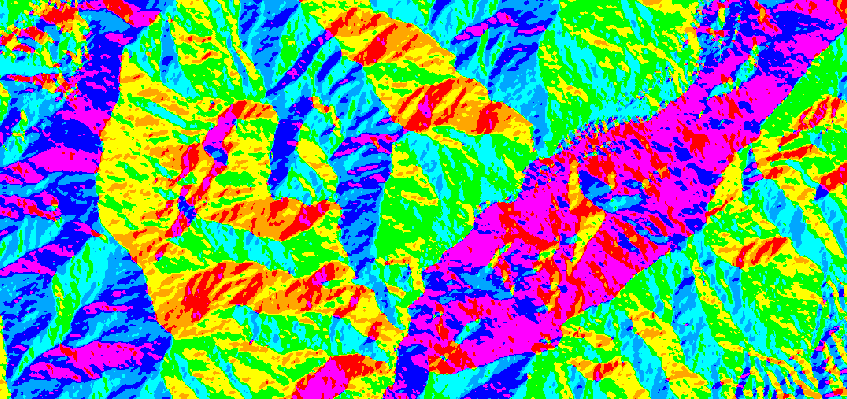

3. 坡向分析（Aspect）

• 工具位置：
  ArcToolbox → Spatial Analyst Tools → Surface → Aspect

• 参数设置：

• • Input raster：DEM

  • Output raster：指定路径（建议.tif）

• 结果解读：

• • 输出值为0°-360°，代表坡面朝向（0°=正北，90°=正东，依此类推）

  • 使用【Reclassify】工具将坡向分为8类（北、东北、东等）

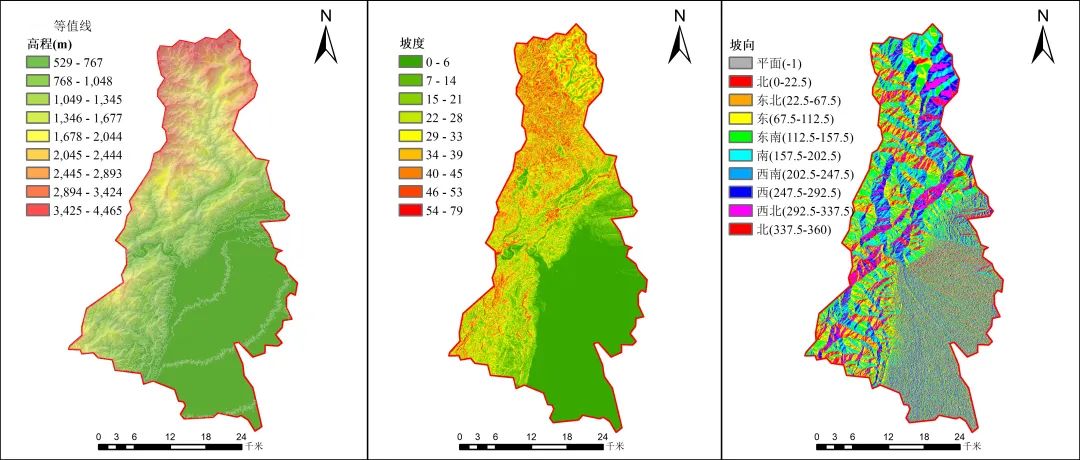

将三张图拼起来放一起，老师看了直呼专业！

最后欢迎有兴趣的伙伴私信交流！

---
