Altium Designer 19 教程 —带你从头到尾出一块51单片机开发板— Part1 安装及原理图库绘制

hello朋友们,好久不见。

这一次我又在出差中。

看着很多朋友对于想要入门硬件但是不太会使用Altium Designer,准备出一个Altium Designer 19 的教程系列,带你从头到尾出一块51单片机开发板。

话不多说,直接开始。

安装的话,可以看这位博主的文章。【Altium Designer 19使用教程】Part1 工程及原理图的创建_ad19教程-CSDN博客



一、创建工程

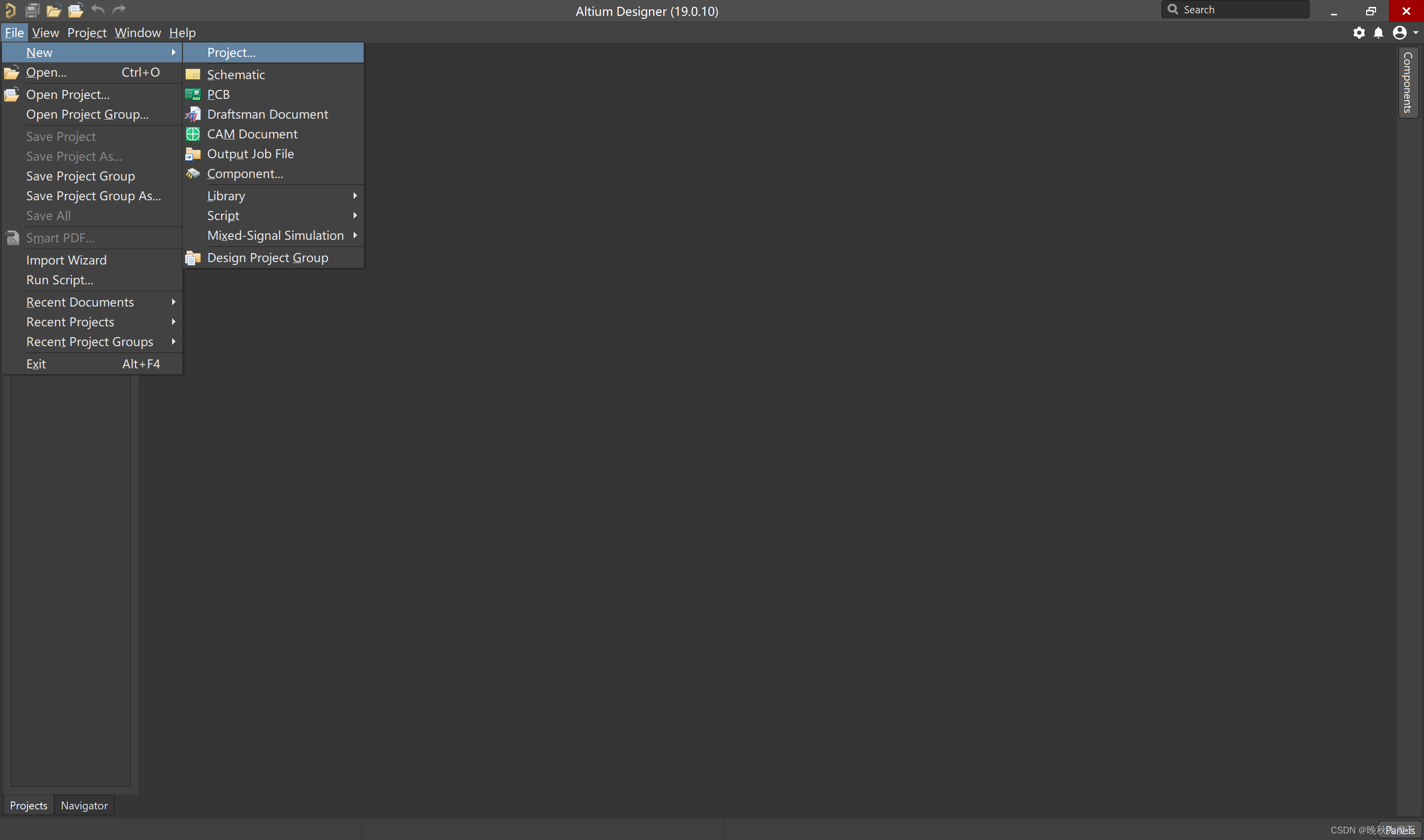

选择File——>New——>Project

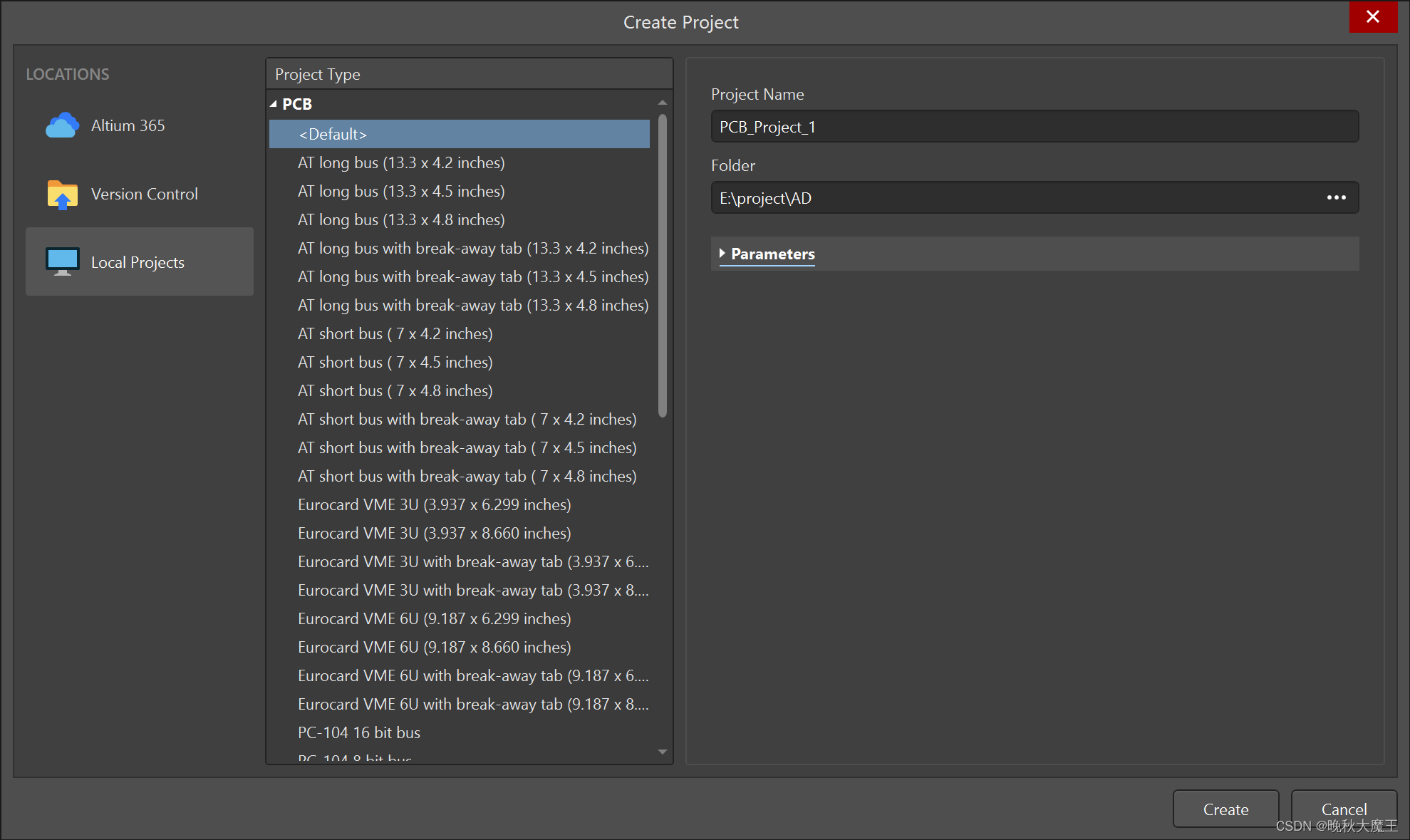

我们选择默认的PCB,输入工程名字和存储位置。

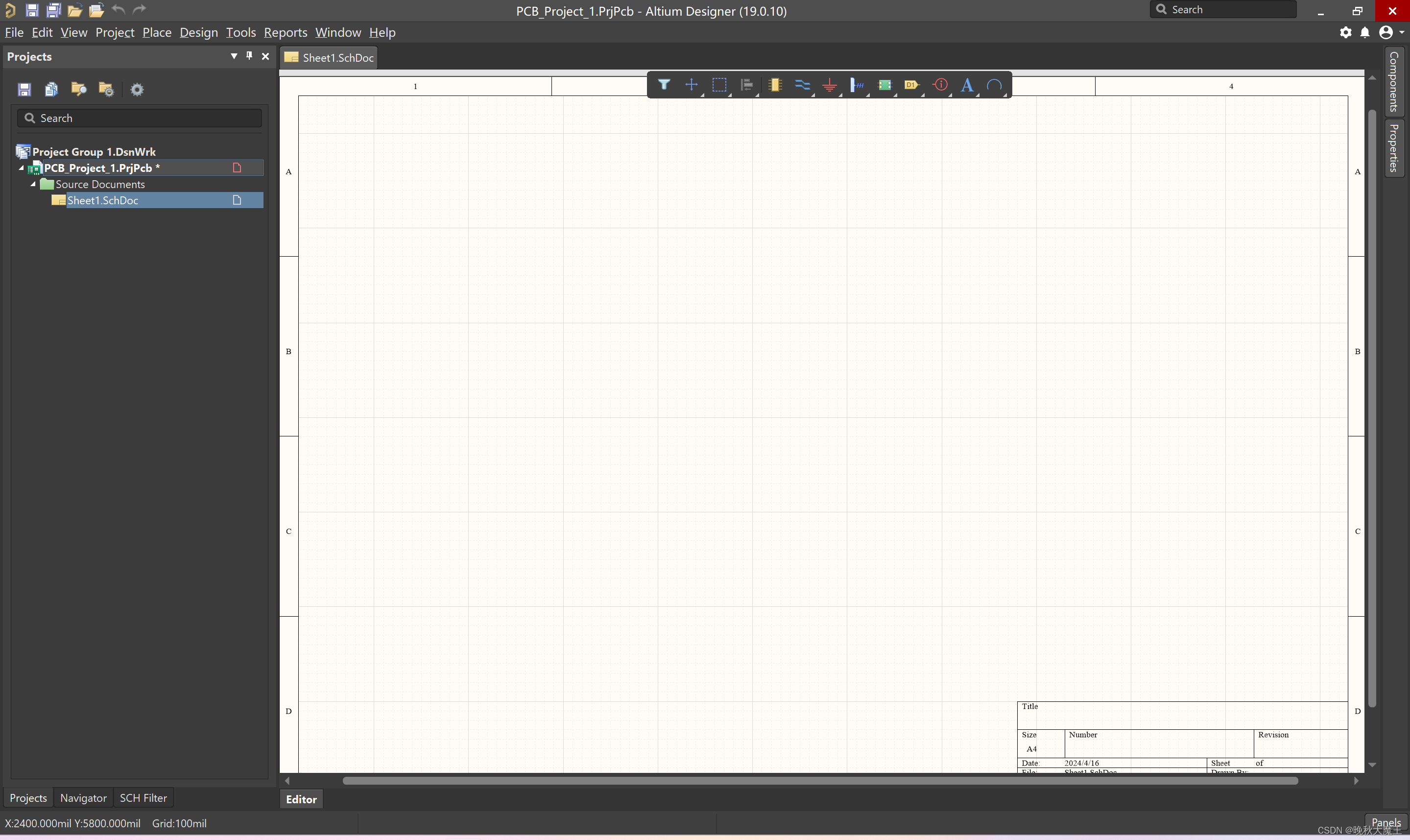

二、添加原理图

右击工程→Add New Project→Schematic,添加原理图。

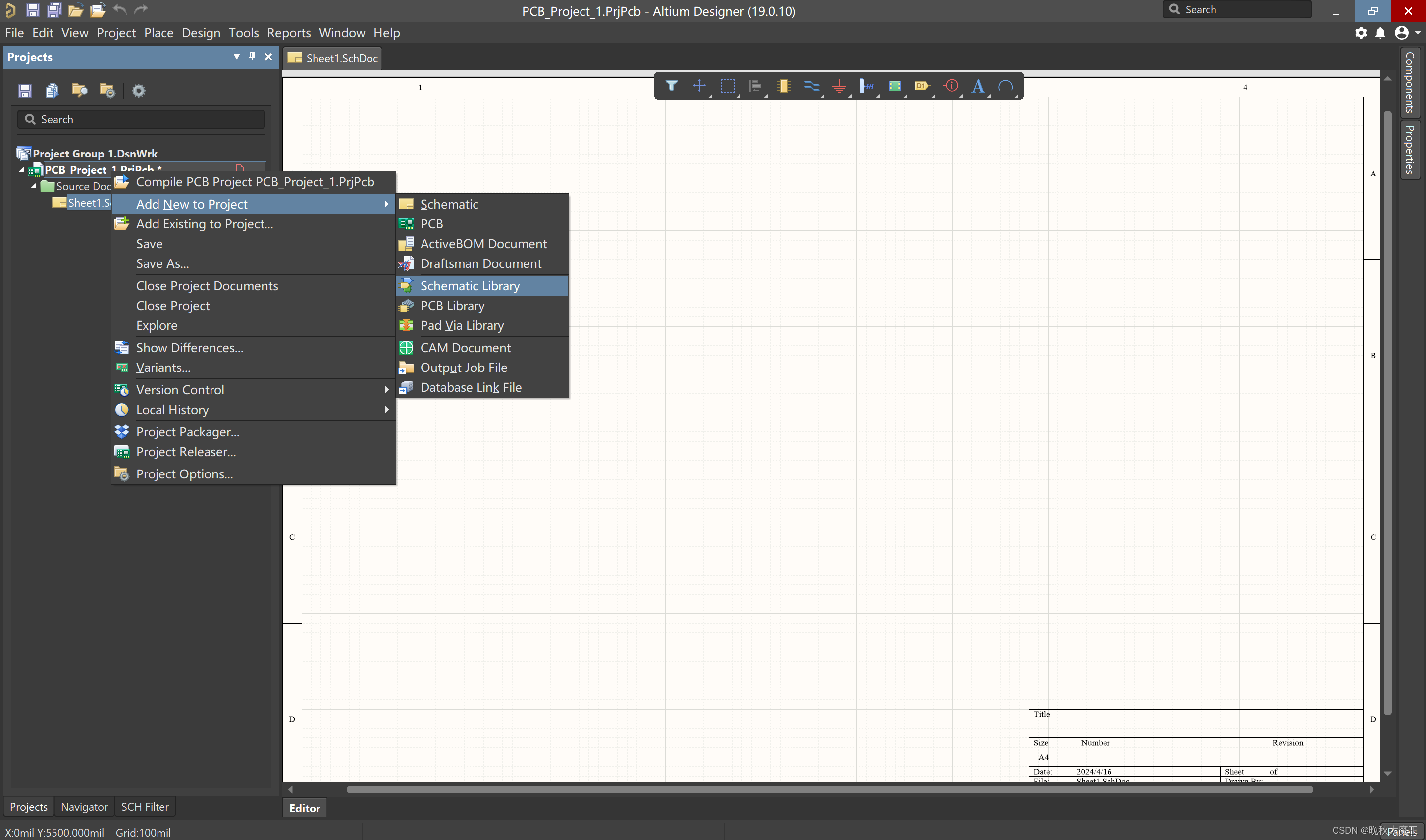

三、创建原理图库

选择File——>Add New To Ptoject——>Schematic Library

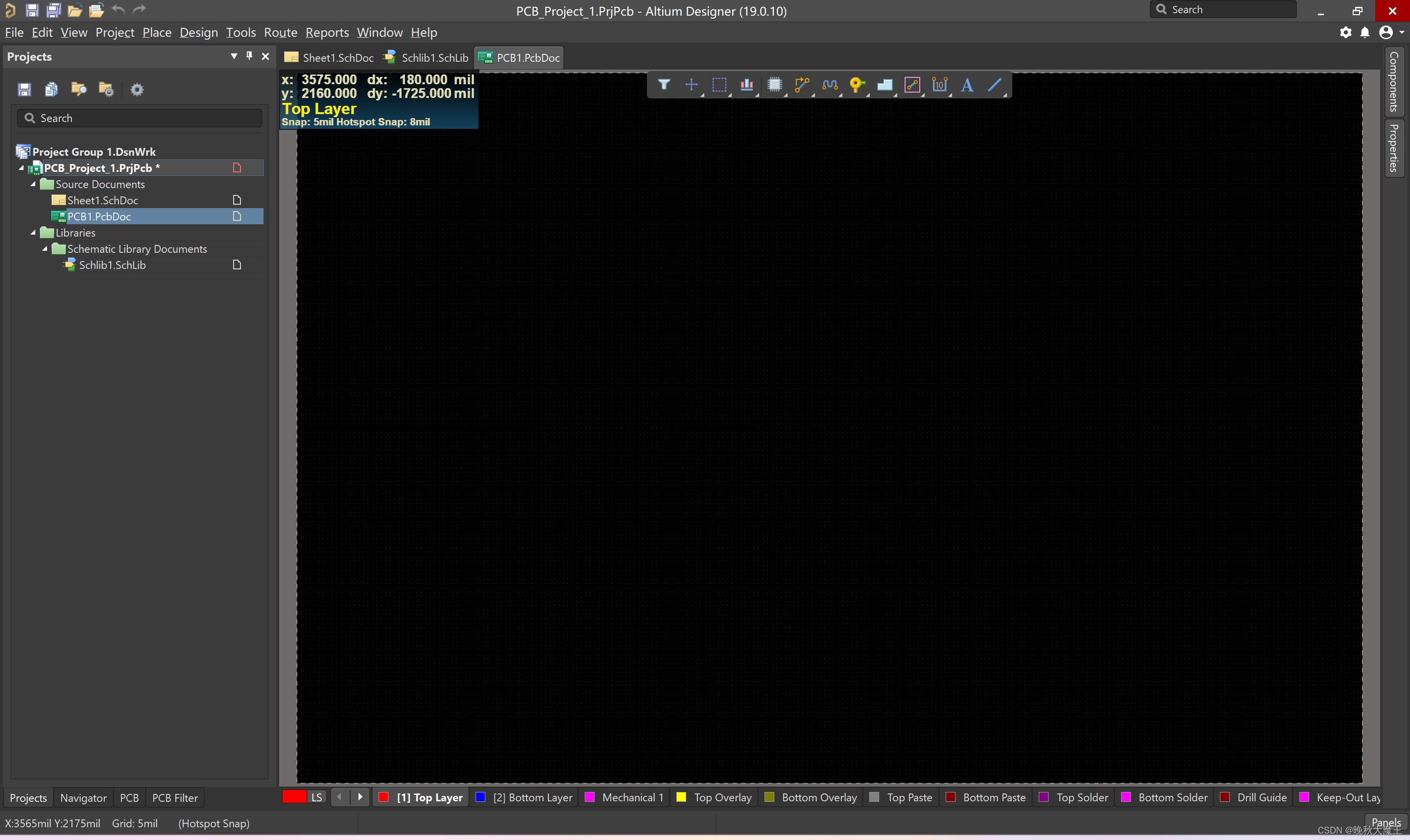

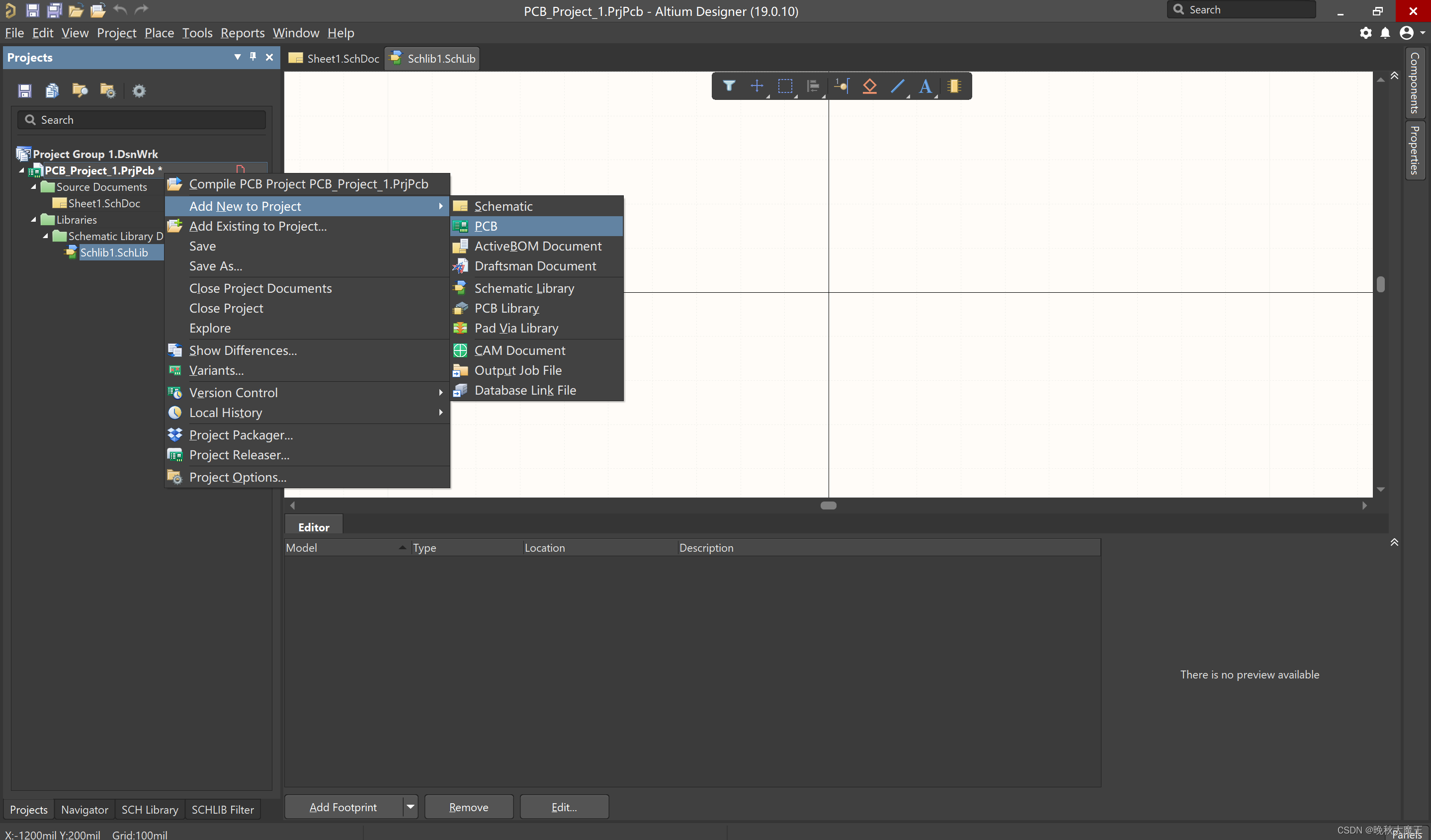

四,添加PCB

选择File——>Add New To Ptoject——>PCB

OK,至此我们终于得到一个野生的工程了。

五、画个51单片机

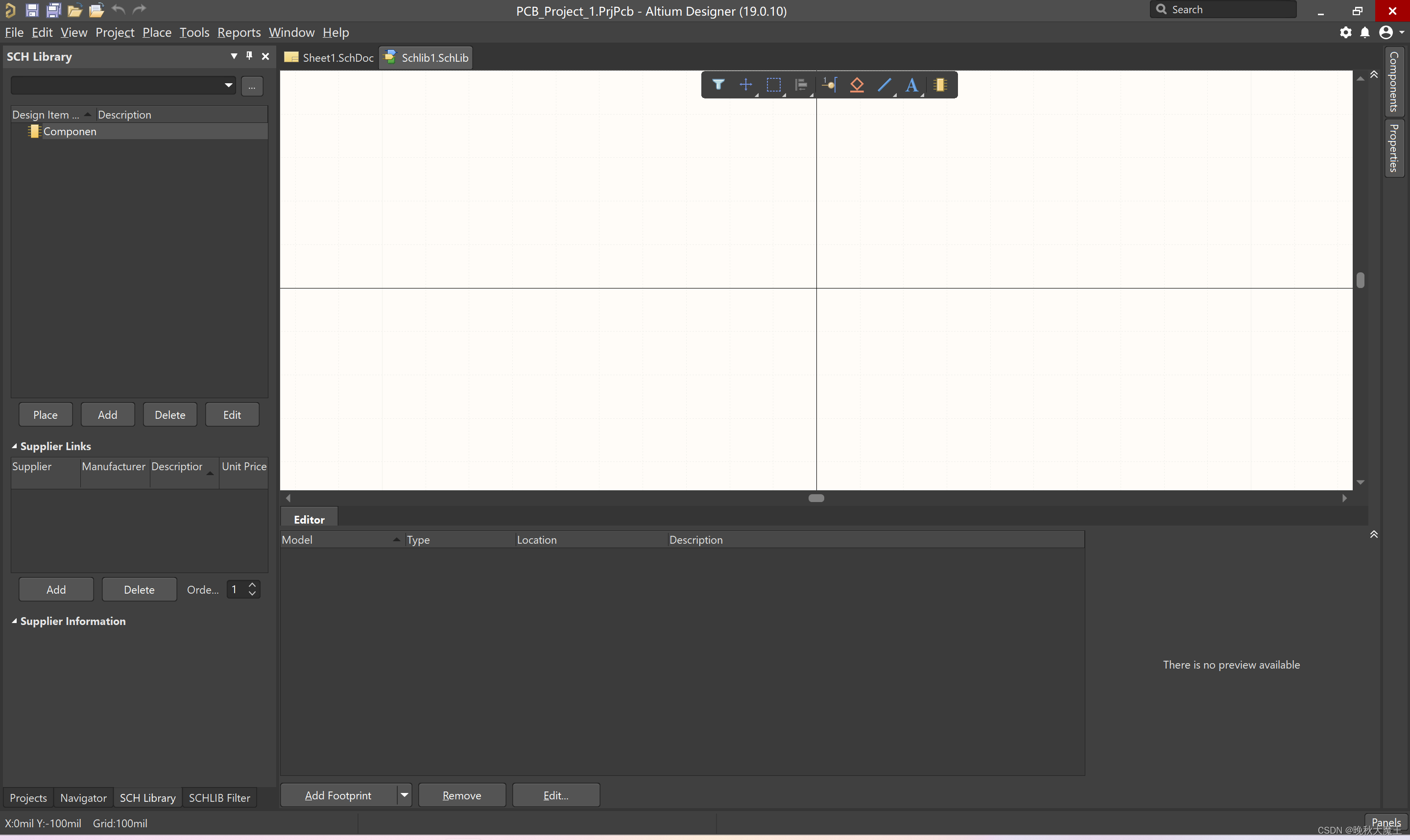

我们进入原理图库

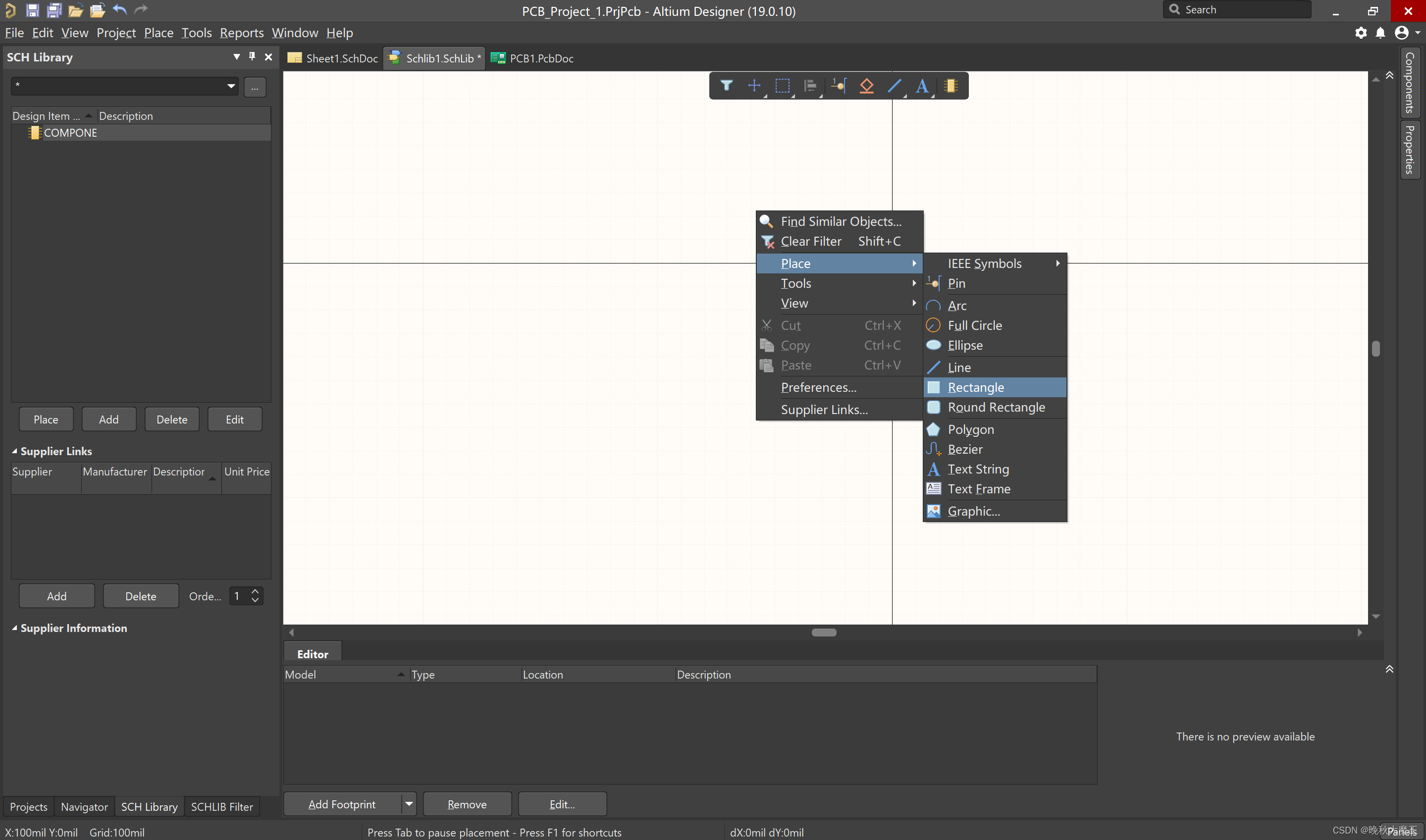

放一个正方形

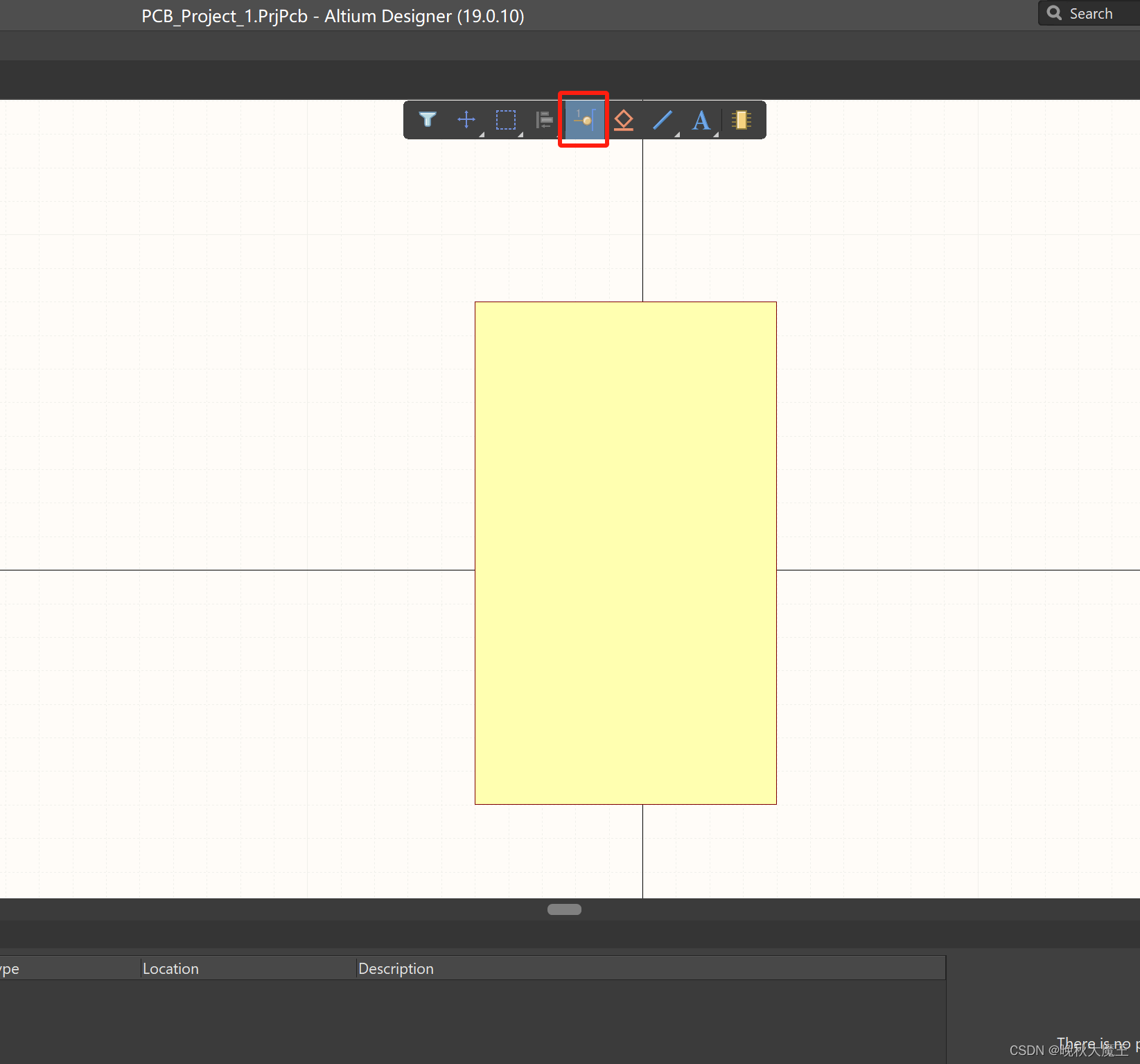

放引脚

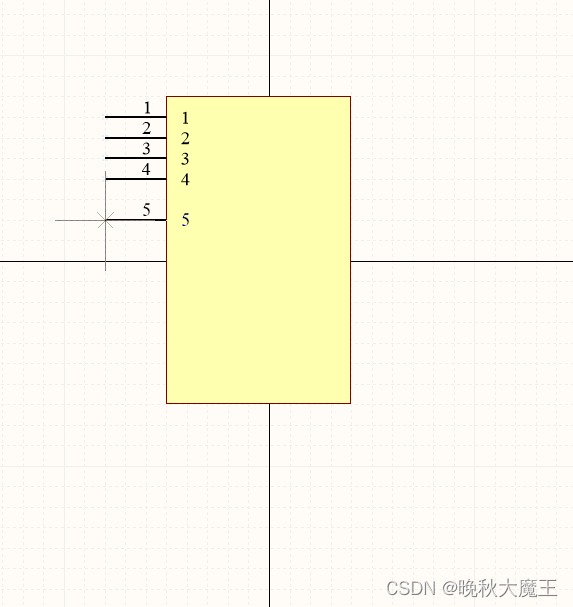

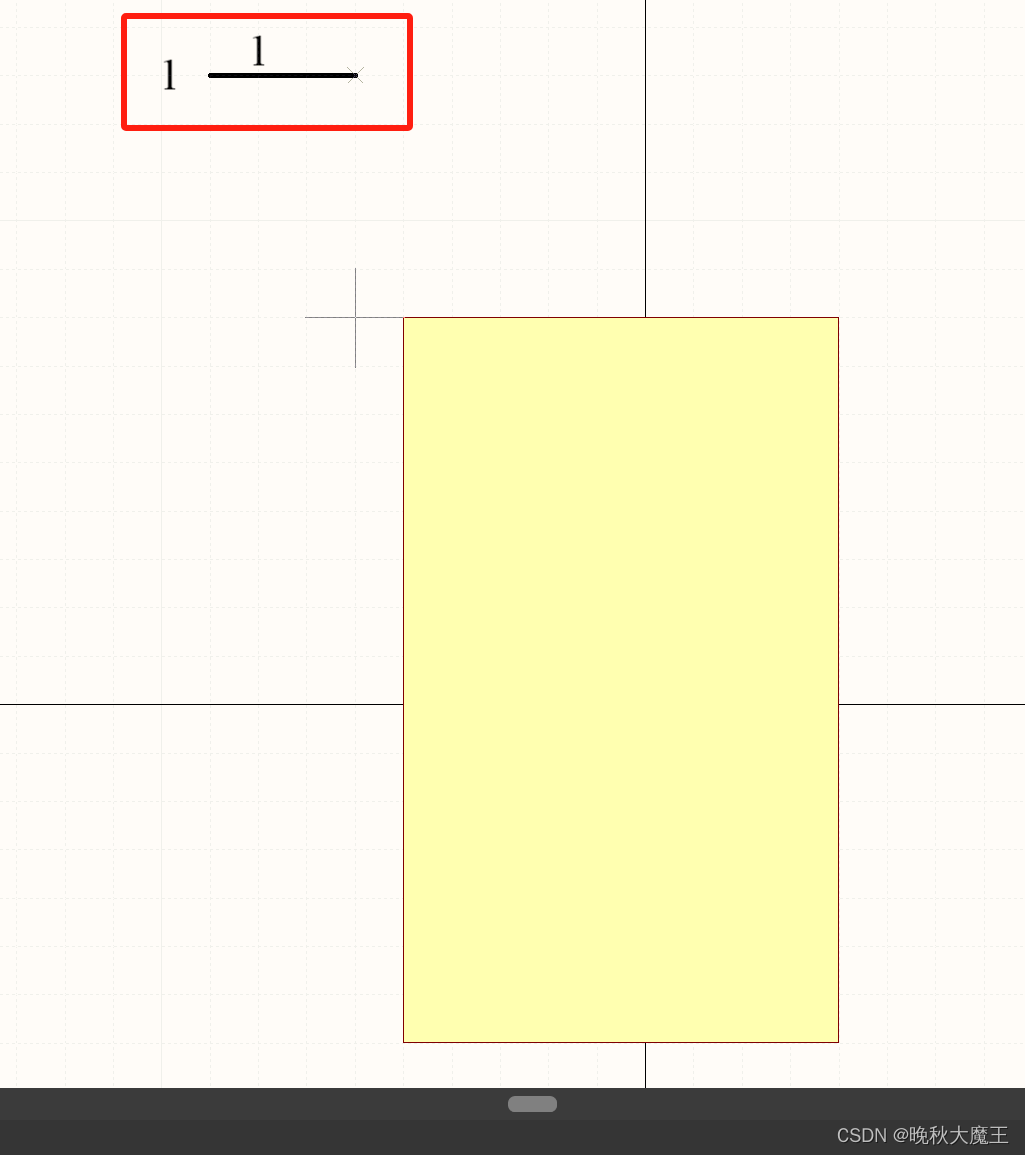

默认的引脚应该是这个样子的

然后我们双击空格,给它反过来放

然后一直放到40个引脚,也就是这样

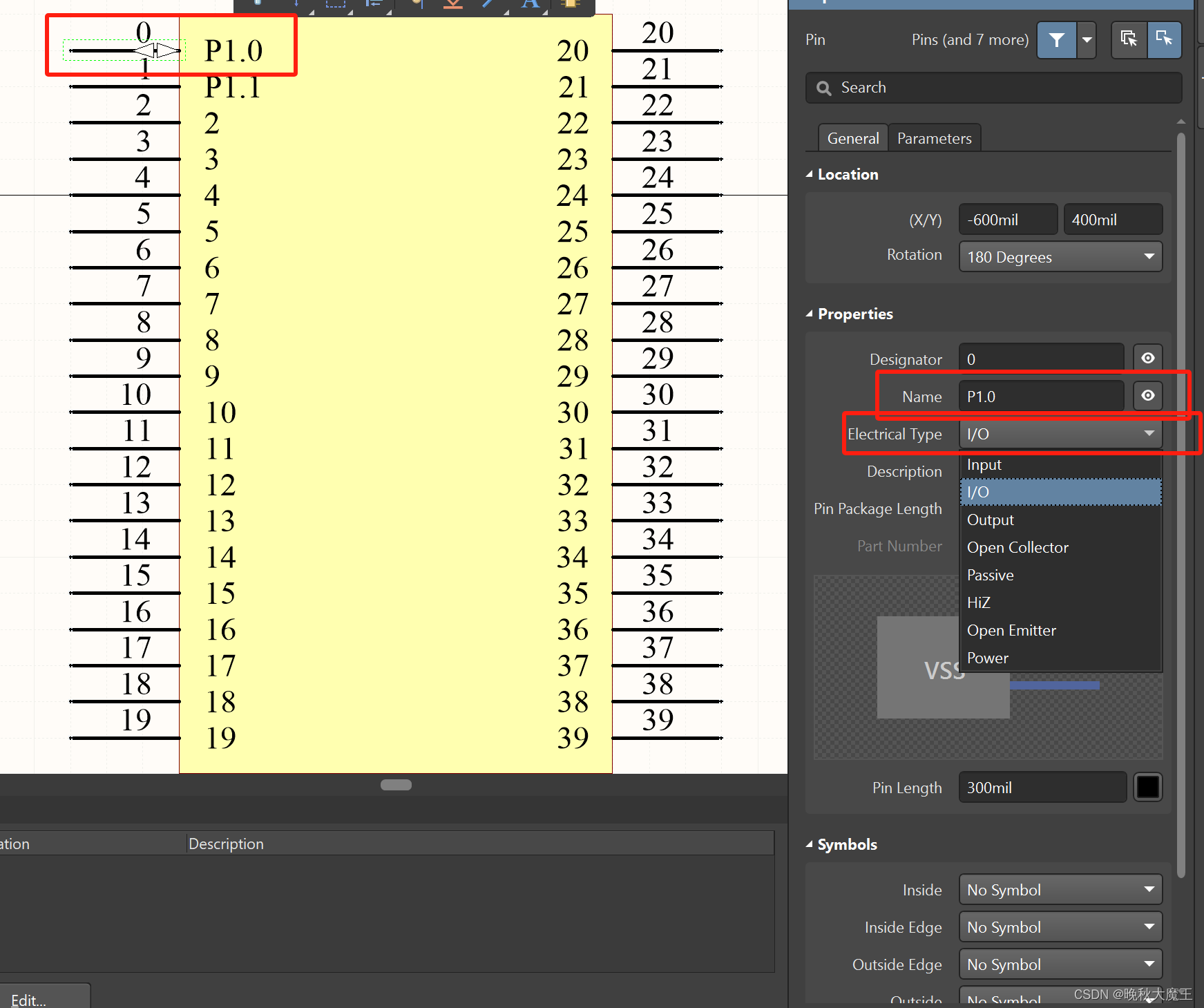

接下来我们需要设定引脚的名字和功能了,可以双击引脚修改,像下面这样。

不过一个个改贼麻烦

还可以这样,我们双击左侧,如下操作

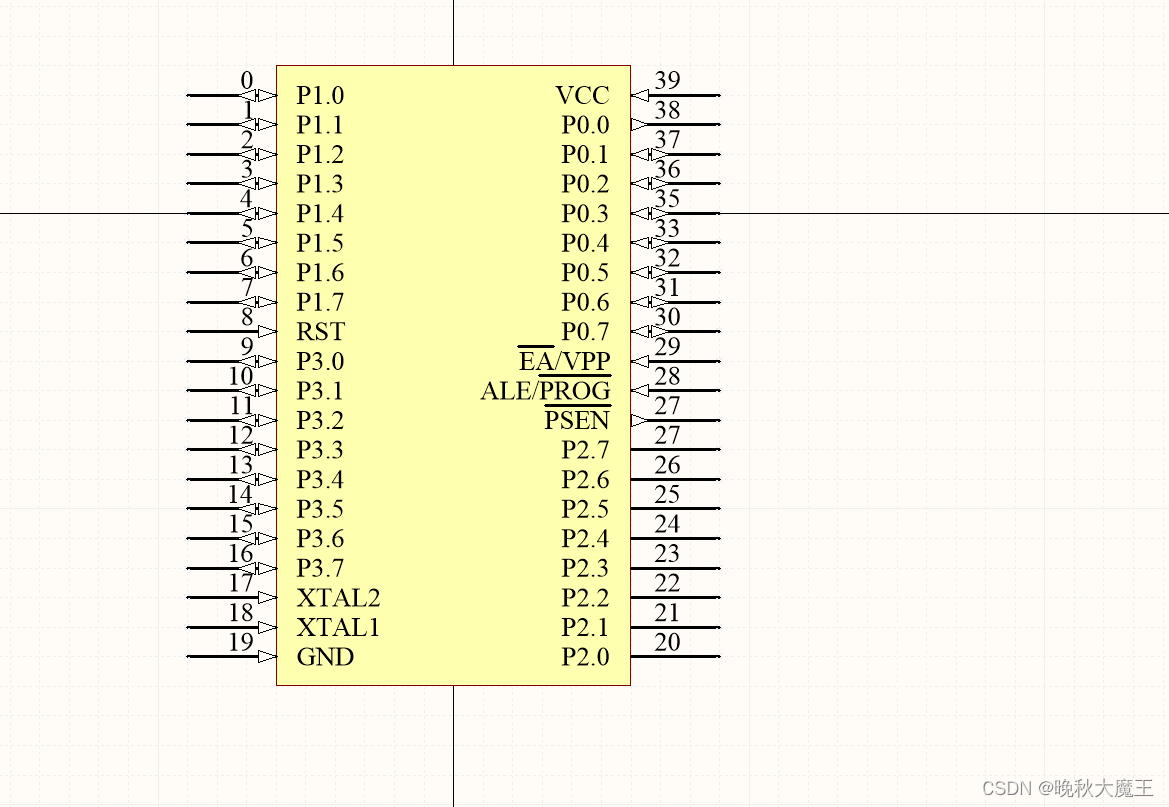

画完后如下

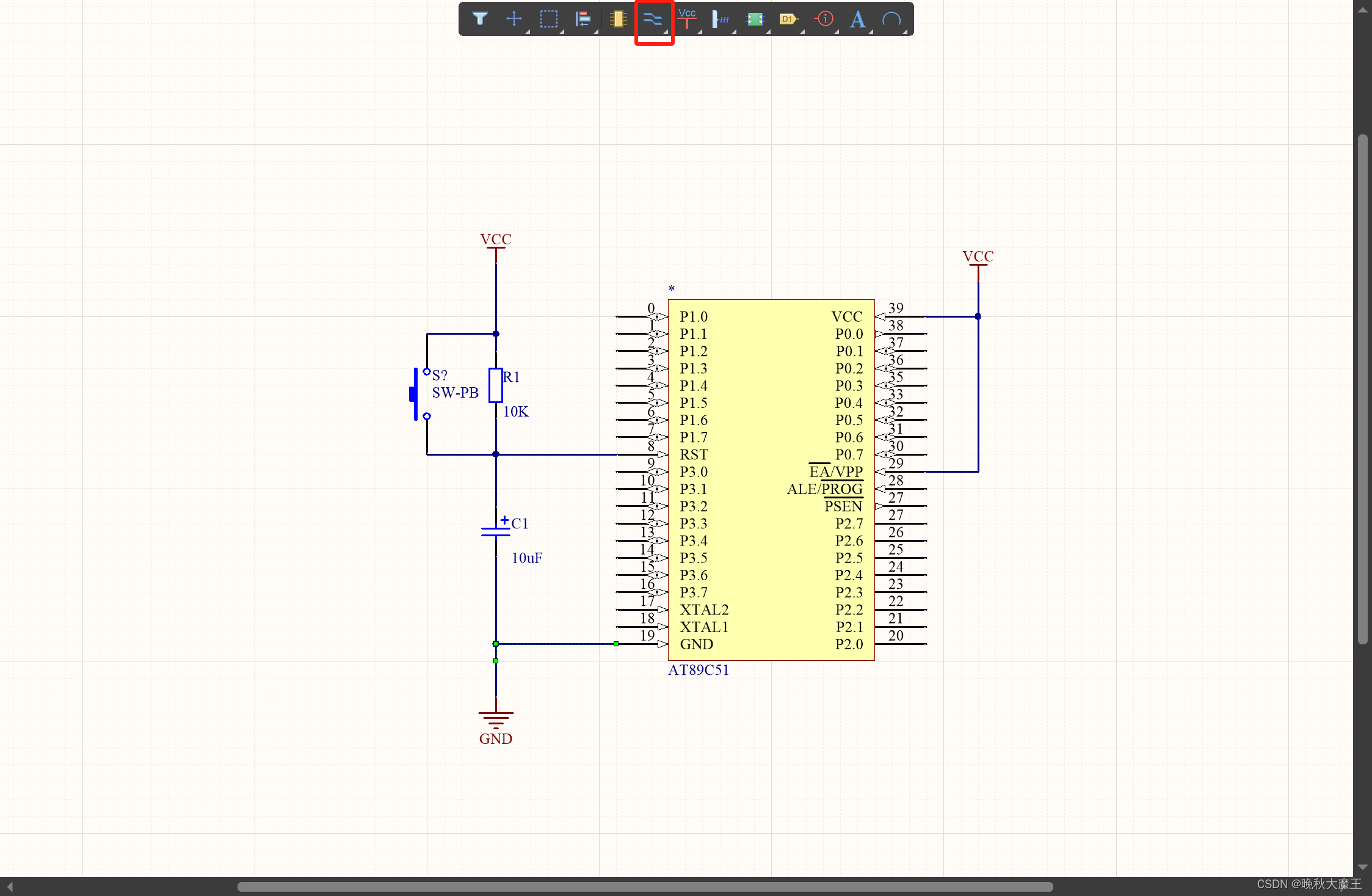

六、画最小系统原理图

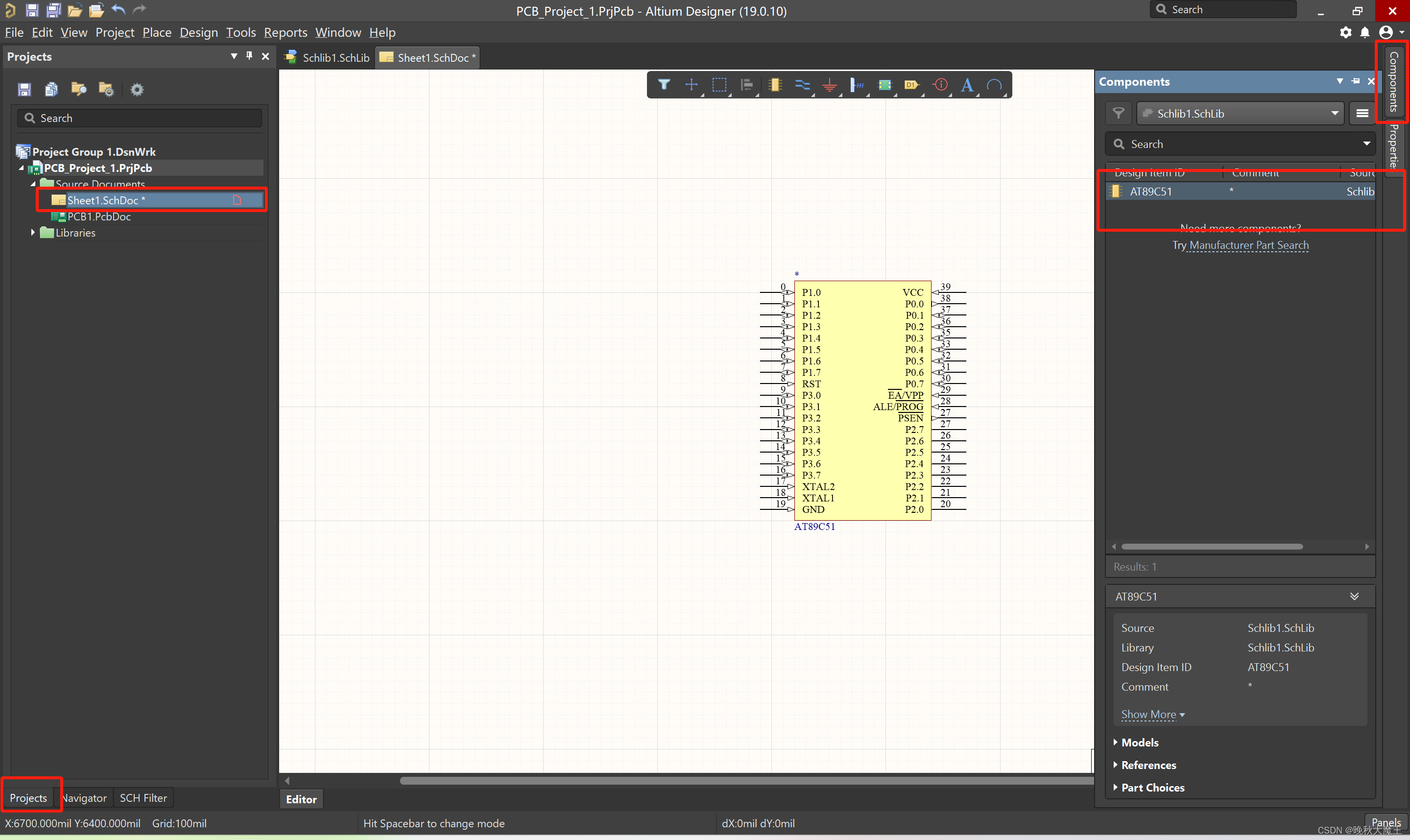

回到原理图,找出刚刚画的51单片机,拉到原理图中。

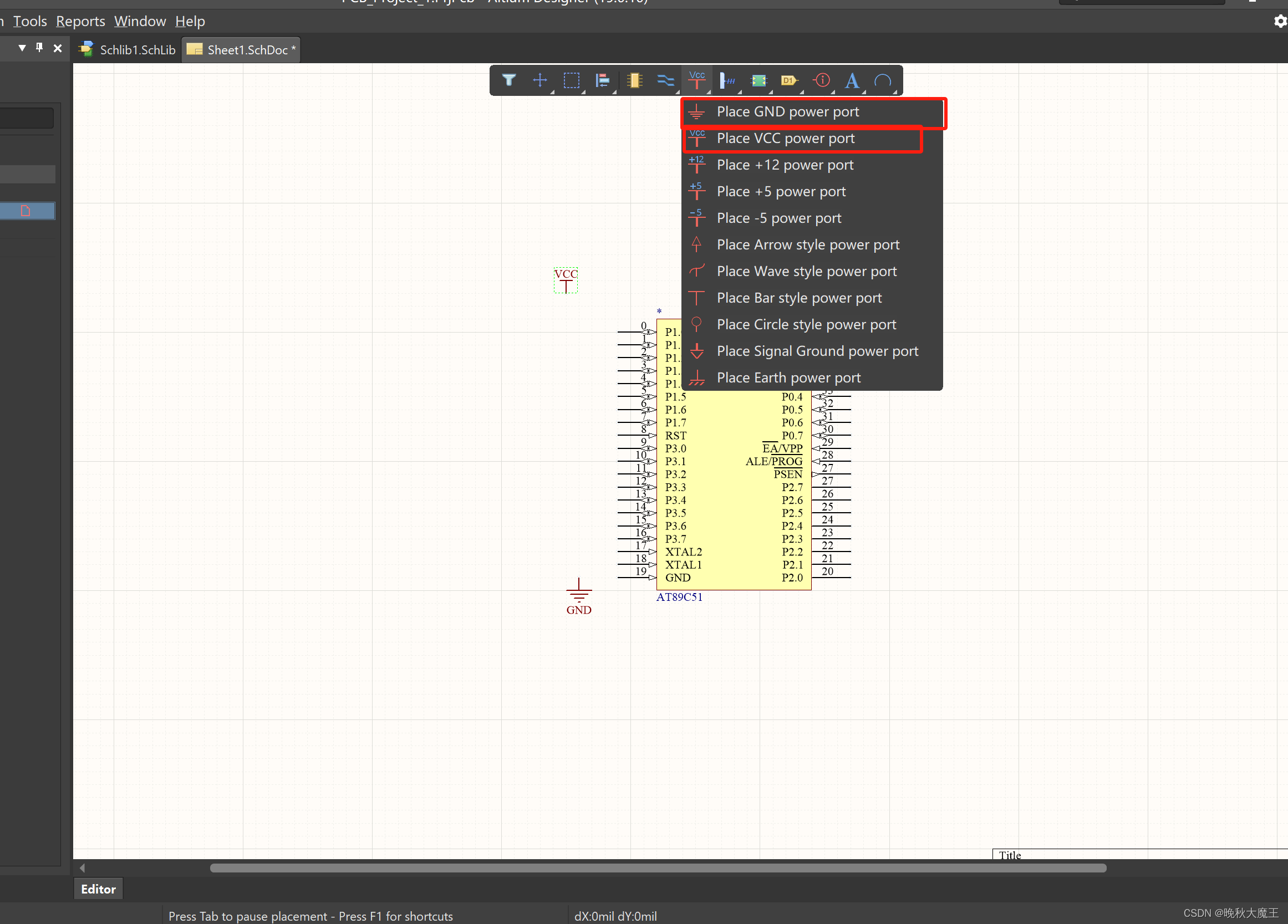

然后我们找到电源,放置一下。

我们从切换一下库从中找到电阻,电容,以及按键,放到原理图中。

电阻搜索res

电容搜索cap

按键搜索sw

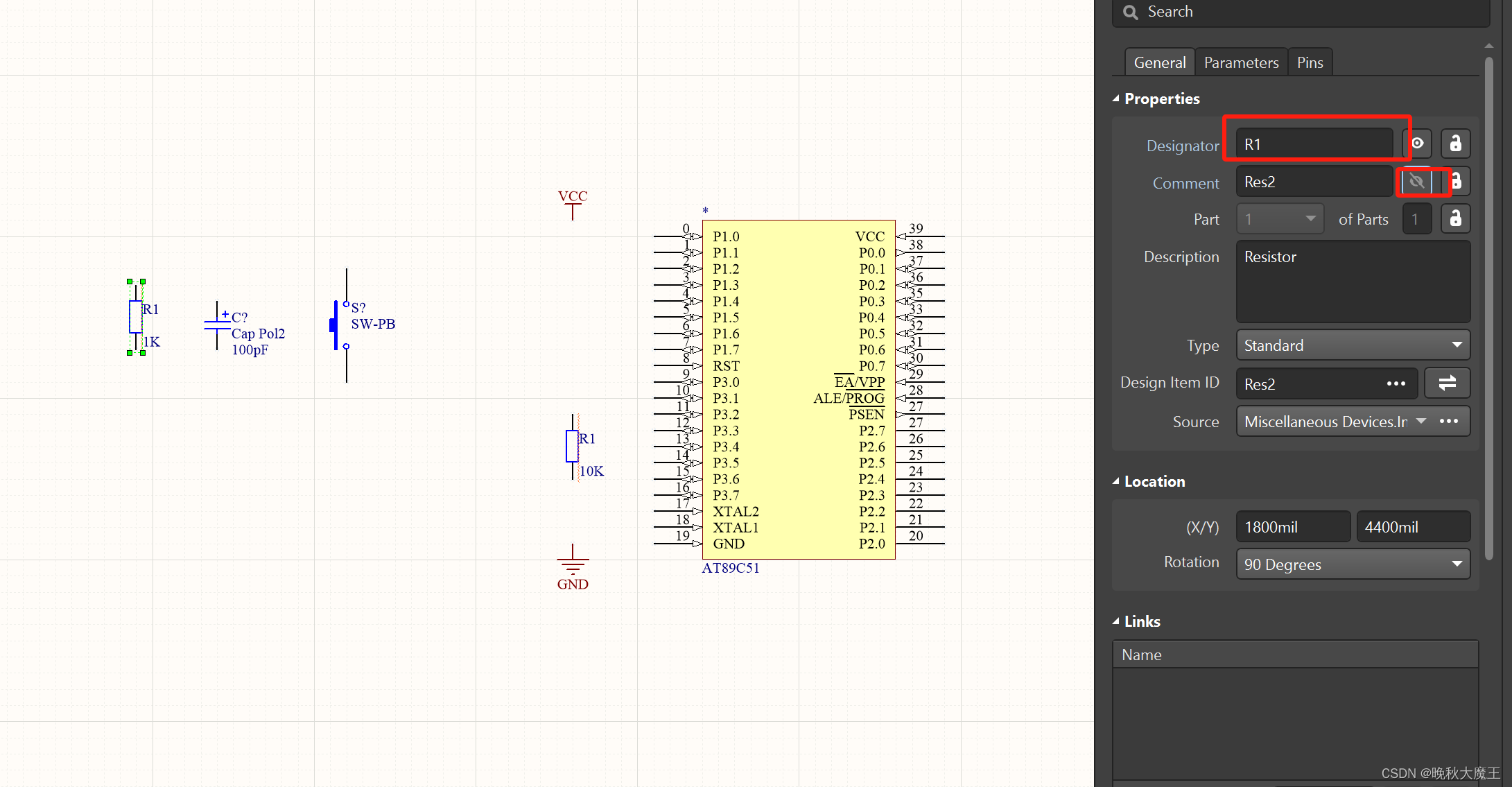

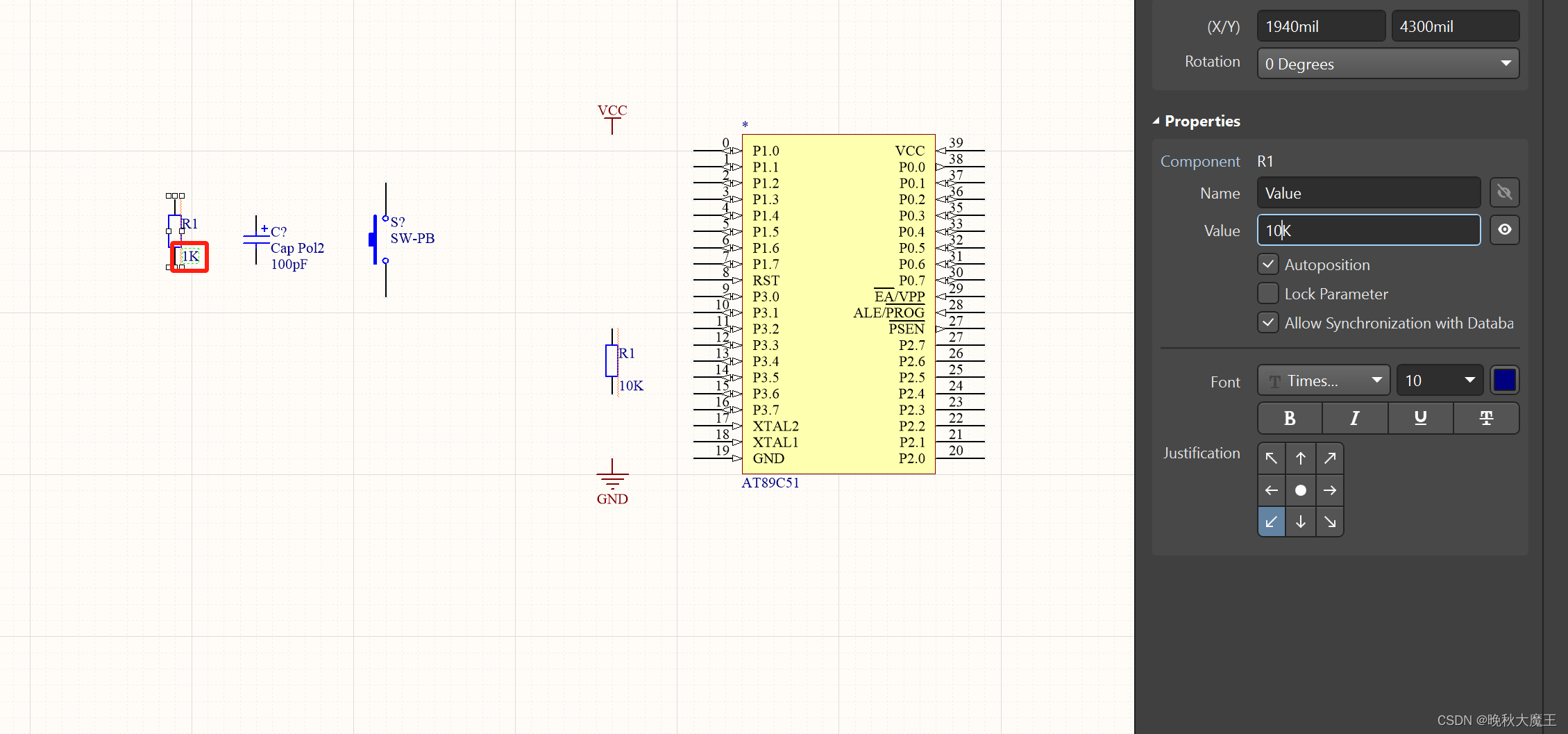

我们双击元器件改一下相关参数

双击阻值可以改相应阻值,同样的,其他原件也是这样

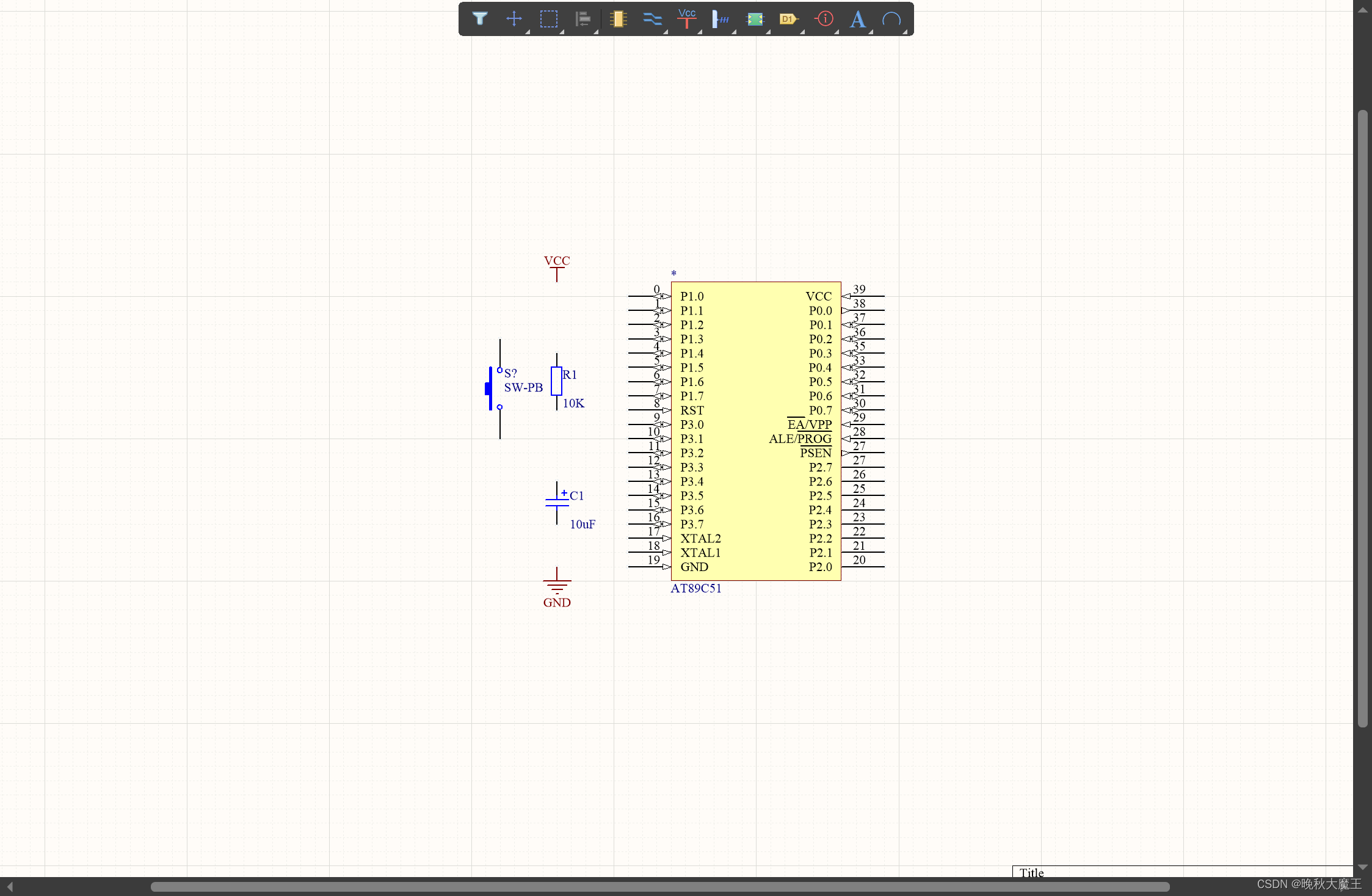

然后摆好

画一下线

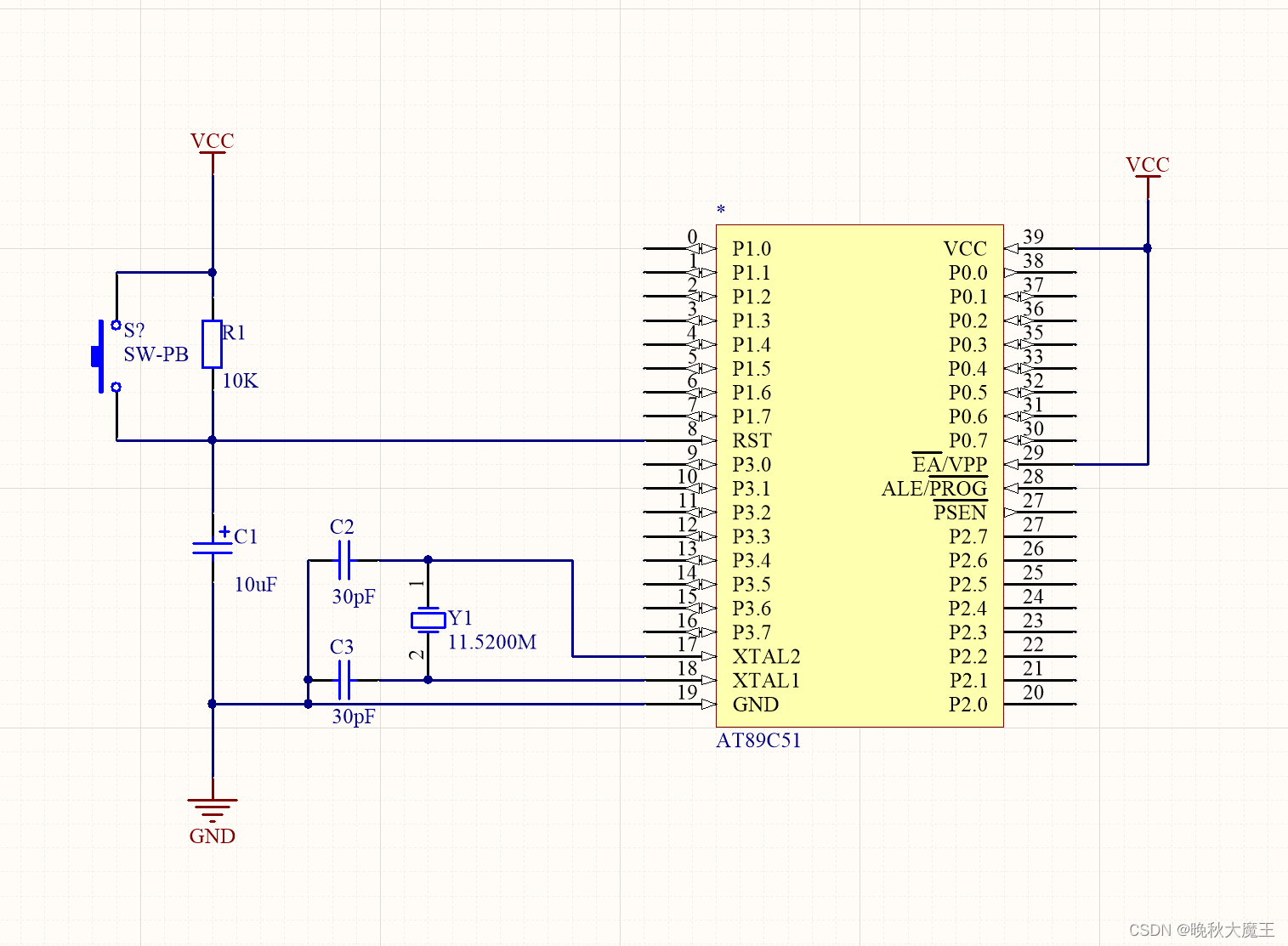

然后我们搜索一下Crystal,放一下晶振,画一下晶振电路。

OK,本期先画一下最小系统,下一期加入一些其他的电路。

然后出PCB。

最终会带你焊接原件,调试电路,编写程序,然后搞个厉害的玩意出来。
