（软件工程复习核心重点）第四章总体设计-第三节：启发规则

• 专栏目录首页：学习笔记

启发规则有：

• 改进软件结构提高模块独立性
• 模块规模应该适中
• 深度、宽度、扇入和扇出应适当
• 模块的作用域应该在控制域之内
• 力争降低模块接口的复杂程度
• 设计单入口单出口的模块
• 模块功能应该可以预测但要防止过分局限

---

（1）改进软件结构提高模块独立性

设计出软件的初步结构后，应该审查分析这个结构，通过模块分解或合并，力求降低耦合提高内聚。

（2）模块规模应该适中

• 过大的模块往往是由于分解不充分，但是进一步分解必须符合问题结构，分解后不应该降低模块独立性
• 过小的模块开销大于有效操作，而且模块数目过多将使系统接口复杂。因此过小的模块有时不值得单独存在

（3）深度、宽度、扇入和扇出应适当

好的软件结构：顶层扇出较高，中层扇出较少，底层模块有高扇入

---

深度：表示软件结构中控制的层数，能粗略地标志一个系统的大小和复杂程度

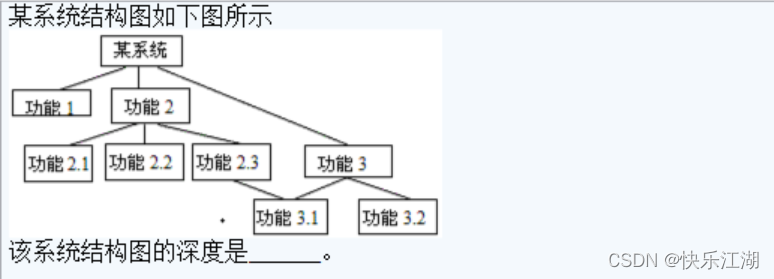

• 深度为3

可以按文件夹的的层级目录结构来对照理解，按照层级来看，
本道题中
第一层：某系统
第二层：功能1，功能2，功能3
第三层：功能2.1，功能2.2，功能2.3，功能3.1，功能3.2
（注意：这里功能3.1和功能3.2其实是同一个层级的，类比文件目录结构不难看出），深度即为这里分析的层数，所以这题的深度为3。

---

宽度：宽度是软件结构内同一个层次上的模块总数的最大值。宽度越大系统越复杂。对宽度影响最大的因素是模块的扇出

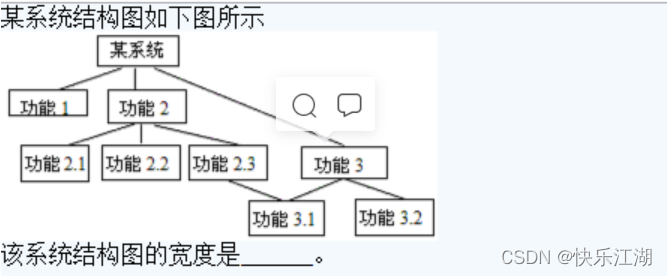

• 宽度为5

第三层：功能2.1，功能2.2，功能2.3，功能3.1，功能3.2
第三层的模块总数显然最大，为5，

---

扇出：是一个模块直接控制的模块数目，设计扇出应注意

• 扇出过大意味着模块过分复杂，需要控制和协调过多的下级模块，扇出太大一般是因为缺乏中间层次,应适当增加中间层次的控制模块
• 扇出过小可把下级模块分解成若干个子功能模块，或合并到它的上级模块中去。分解模块或合并模块必须符合问题结构，不能违背模块独立原理
• 一个设计得好的典型系统的平均扇出通常是3或4

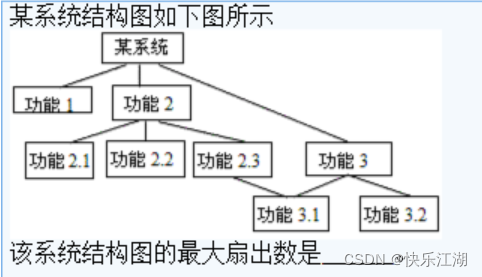

• 最大扇出数是3

---

扇入：表明有多少个上级模块直接调用它。扇入越大则共享该模块的上级模块数目越多。但是，不能违背模块独立原理单纯追求高扇入

（4）模块的作用域应该在控制域之内

A：定义

• 作用域：指受该模块内一个判定影响的所有模块的集合
• 控制域：是这个模块本身以及所有直接或者间接从属于它的模块的集合

B：规则

在一个设计得很好的系统中，所有受判定影响的模块应该都从属于做出判定的那个模块，最好局限于做出判定的那个模块本身及它的直属下级模块

C：修改方法（了解）

• 把做判定的点往上移
• 把在作用域内但不在控制域内的模块移到控制域内

（5）力争降低模块接口的复杂程度

模块接口复杂是软件发生错误的一个主要原因。应该仔细设计模块接口,使得信息传递简单并且和模块的功能一致。接口复杂或不一致(即看起来传递的数据之间没有联系)是紧耦合或低内聚的征兆，应该重新分析这个模块的独立性

（6）设计单入口单出口的模块

这条规则警告软件工程师不要使模块间出现内容耦合。当从顶部进入模块并且从底部退出来时，软件是比较容易理解的，因此也是比较容易维护的

（7）模块功能应该可以预测但要防止过分局限

模块的功能应该能够预测，但也要防止模块功能过分局限。

• 可预测：如果一个模块可以当做一个黑盒子，即只要输入的数据相同就产生同样的输出,这个模块的功能就是可以预测的。由于内部存储器对于上级模块而言是不可见的，所以这样的模块既不易理解又难于测试和维护
• 过分局限：如果一个模块任意限制局部数据结构的大小，过分限制在控制流中可以做出的选择或者外部接口的模式，那么这种模块的功能就过分局限，使用范围也就过分狭窄了。
