在PCB设计中，3W原则是确保线间距大于3倍线宽以减少70%的串扰；5W原则用于电脑主板平行对调等长；3H原则关注电场耦合，而5H原则应用于DDR组间距；20H原则用于电源平面与地平面之间距离，以抑制电磁干扰。五五规则指出时钟频率达5MHz或上升时间小于5ns时，推荐使用多层板。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

3W原则

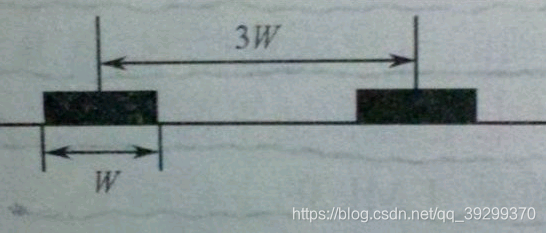

在PCB设计中为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持大部分电场不互相干扰，这就是3W规则。
满足3W原则能使信号间的串扰减少70%，而满足10W则能使信号间的串扰减少近98%。
3W原则一般是在50欧姆特征阻抗传输线条件下成立。
强调一点，3W原则成立是有先前条件的。从串扰成因的物理意义考量，要有效防止串扰，该间距与叠层高度、导线线宽相关。对于四层板，走线与参考平面高度距离(5-10mils)，3W原则可以满足，但兩层板，走线与参考层高度距离(45-55mils)，3W原则对高速信号走线可能不够。一般在设计过程中因走线过密无法所有的信号线都满足3W，可以只将敏感信号采用3W处理，比如时钟走线、差分线、视频、音频，复位线，以及其他系统关键电路。使用3W的原则基本出发点就是使走线间的耦合最小。
在这里插入图片描述

5W原则
同理，5W原则就是线中心间距不少于5倍线宽，一般针对电脑主板的平行对，调等长需要5W原则。
3H原则
H为到主参考平面的间距
因为相邻走线之间的串扰更多的来源于磁场耦合，但对于参考平面距离H较远时，相邻走线回流电流之间的相互干扰会比较大，需要注意3H原则。
