电源基础07 输入滤波、EMI、EMC、安规电容

目录

一、AC220V输入EMC滤波

二、EMI滤波

1、EMI滤波基础

2、EMI滤波器结构

三、安规电容

1、X电容——滤除共模干扰

2、Y电容——滤除差模干扰

---

        直接与交流电网电源连接的电路称为一次电路（一般比较危险），由位于设备内的变压器、变换器或等效的隔离装置供电或由电池供电的一种电路为二次电路，设备中可触及接触区域受到限制的电路称为通信网络电压电路。

一、AC220V输入EMC滤波

1、对于前置保险丝

        防止电流过大。

2、针对输入端的R1，其在火线与零线间

        对于压敏电阻而言，其可以防雷击，即当当雷击发生时，压敏电阻的阻值迅速下降，使得电流流经压敏电阻，保护后端器件。

        对于NTC电阻而言，当电源插头拔出时，C1、C2存储的电荷可通过R1放电，要求1秒钟内电压低于24V。当电源插头插入，防止电流过大。防浪涌

二、EMI滤波

1、EMI滤波基础

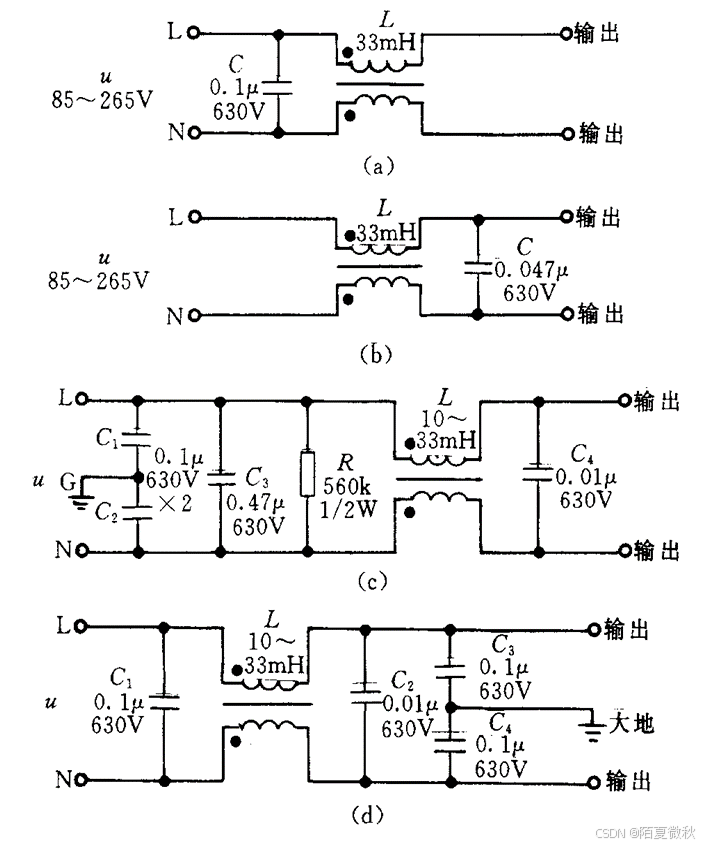

• EMI滤波器能有效抑制单片开关电源的电磁干扰。
• 图中曲线 a为不加EMI滤波器时开关电源上0.15～30MHZ传导噪声的波形（即电磁干扰峰值包络线）。
• 曲线b是插入如图c所示EMI滤波器后的波形，电磁干扰大约被衰减40dBuv。
• 曲线c为加上如图d所示 EMI滤波器后的波形，能将电磁干扰衰减约50dBuv～70dBuv。显然，后一种
