pcie基础总结

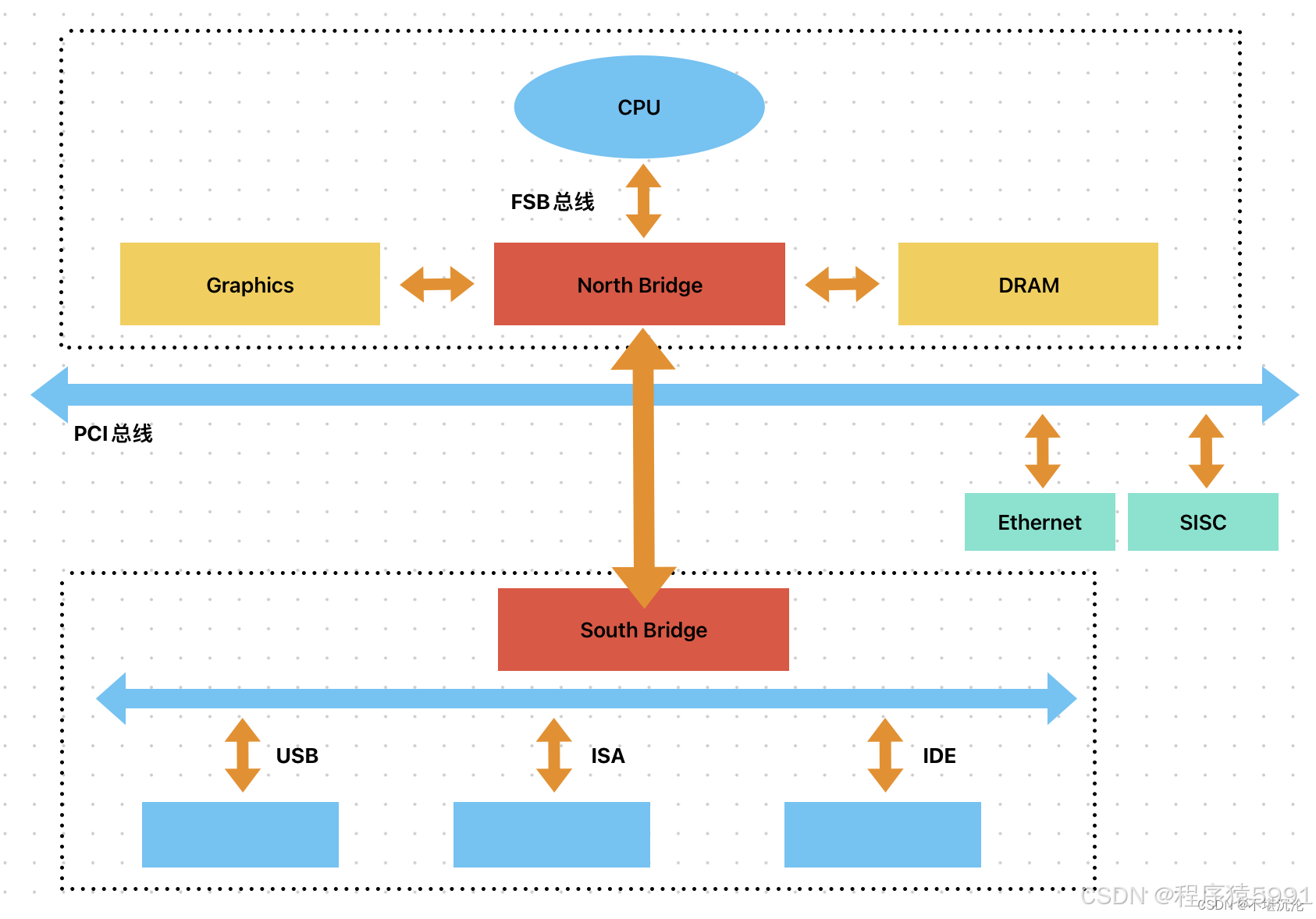

1.计算机主板结构

北桥与CPU相连，挂接高速设备，如DRAM等；

南桥通过北桥间接与CPU相连，挂接低速设备；

南北桥架构属于经典的早期架构，逐渐被PCIE体系替代。

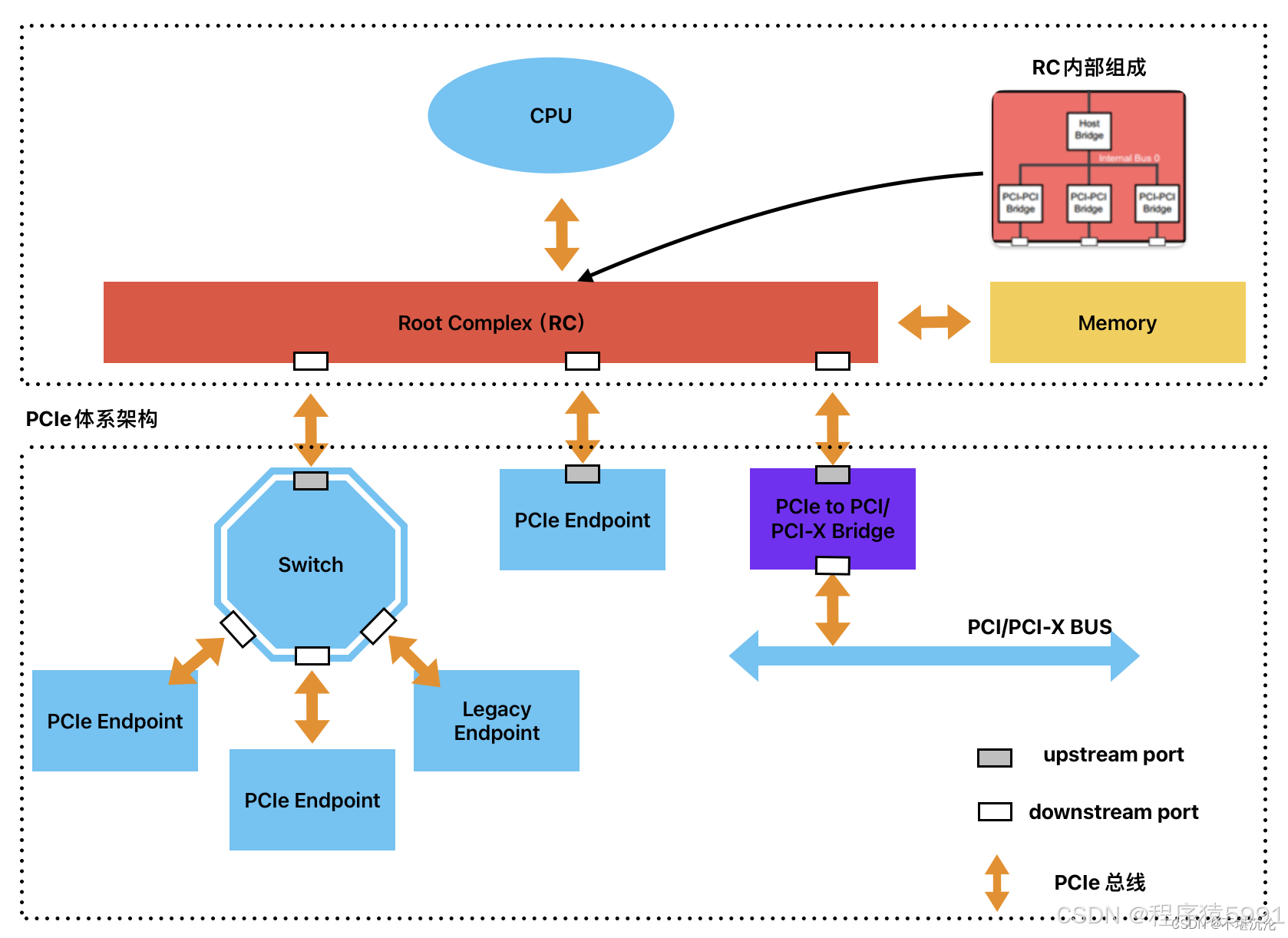

2.PCIE体系结构

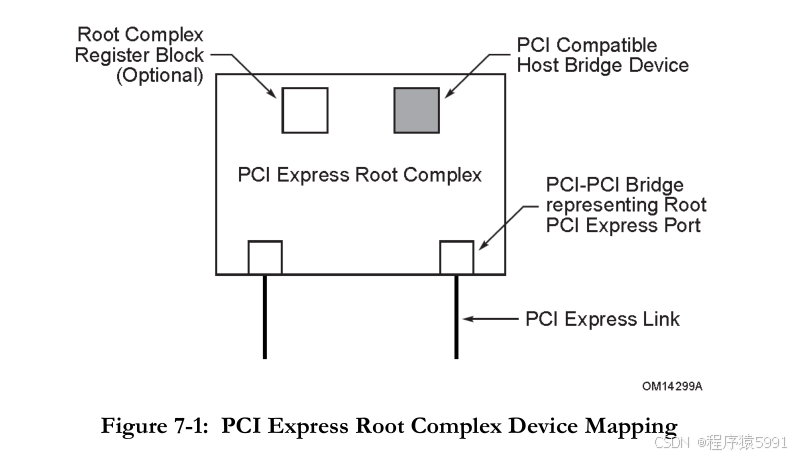

2.1.PCIE RC

RC（root complex）即根复合体，里面主要是host bridge，类似于一个上行口，然后是root

port，类似于一个下行口，可以说它是CPU下的第一个下行口（可以并列不止一个）。

2.2.PCIE BUS

PCIe的总线并不是传统意义上共享线路的总线（Bus），而是一个点对点的网络，如果把PCI比喻成网络中的集线器（Hub），那么PCIe对应的就是交换机了。

换句话说，当Root Complex或者PCIe上的设备之间需要通信的时候，它们会与对方直接连接或者通过交换电路进行点对点的信号传输。

2.3.PCIE DEVICES

首先通过配置为type0或者type来区分是EP（end point）,还是类桥设备（PCI Bridge）

• Type 0：它表示一个PCIe上最终端的设备，比如我们常见的显卡，声卡，网卡等等。
• Type 1：它表示一个PCIe Switch或者Root Port。和终端设备不同，它的主要作用是用来连接其他的PCIe设备，其中PCIe的Switch和网络中的交换机类似。

2.3.1 BDF（DBDF）

PCIe上所有的设备，无论是Type 0还是Type 1，在系统启动的时候，都会被分配一个唯一的地址，它有三个部分（或者四个，还有个Domain）组成：

Bus Number：8 bits，也就是最多256条总线；

Device Number：5 bits，也就是最多32个设备；

Function Number：3 bits，也就是最多8个功能。

Domain Number：总线域，一般就1个或者2个就够了，主要是总线隔离

这就是我们常说的BDF，它类似于网络中的IP地址，一般写作BB:DD.F（或xxxx:xx:xx.x）的格式。

所有连接到PCIe总线上的Type 0设备（终端设备），都可以来实现PCIe的Endpoint，用来发起或者接收PCIe的请求和消息。每个设备可以实现一个或者多个Endpoint，每个Endpoint都对应着一个特定的功能。比如：

一块双网口的网卡，可以每个为每个网口实现一个单独的Endpoint；

一块显卡，其中实现了4个Endpoint：一个显卡本身的Endpoint，一个Audio Endpoint，一个USB Endpoint，一个UCSI Endpoint；

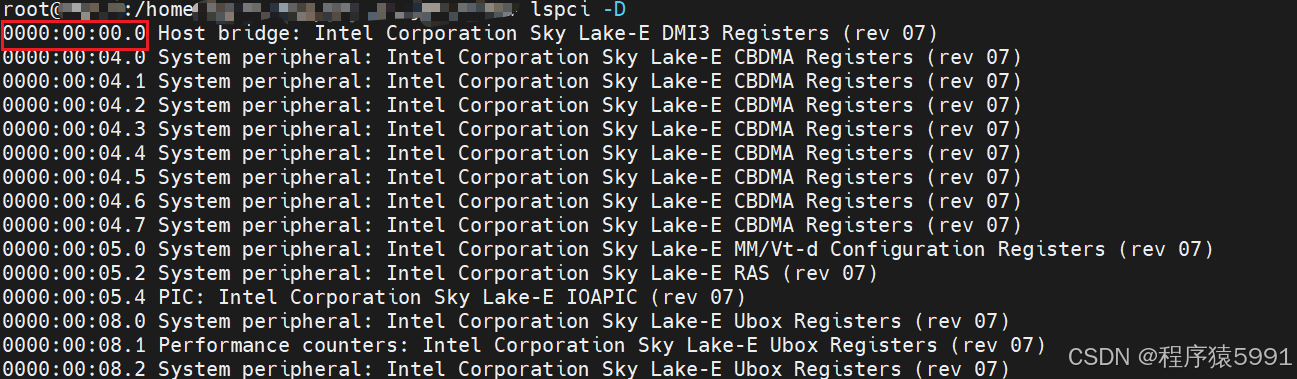

这些我们都可以通过lspci或者Windows上的设备管理器来查看：

2.3.2 PCI Bridge

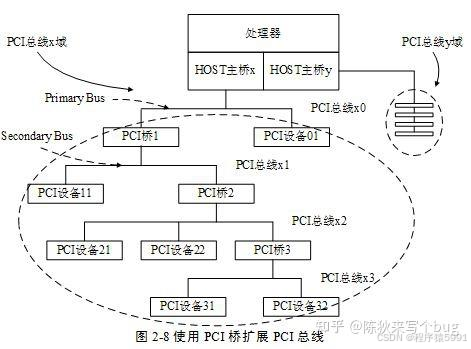

我们在RC里面可以看到有Host Bridge，root port，其实这都是PCI Bridge设备，桥设备是用来连接总线的，上行口连接上游总线（Primary Bus），下行口连接下游总线（Secondary Bus），一个桥设备上下游均只能接一个总线，要扩展更多就得用到下面的PCI Switch。

2.3.3 switch

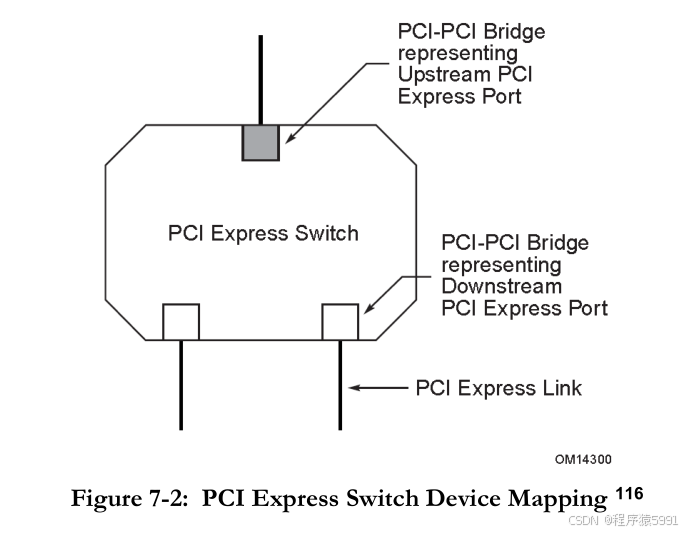

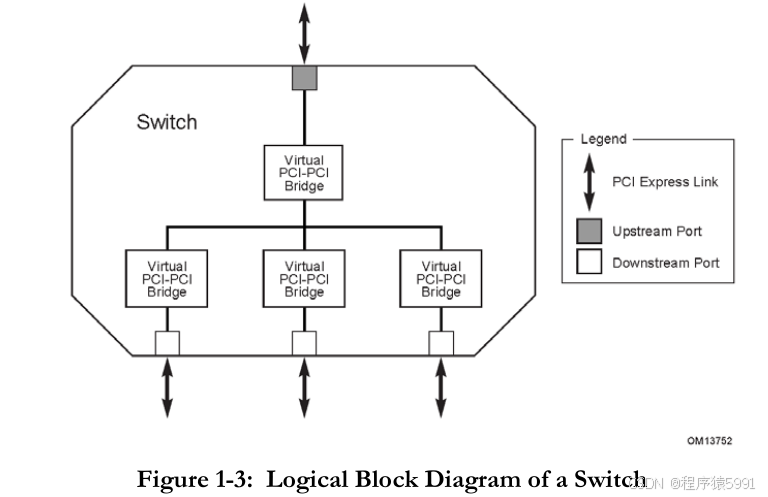

PCI Switch和网络中的switch类似，都是用来做转发的，它不会对TLP（事务，即信息）报文做任何修改。如下图所示，可以把switch看作是很多个虚拟桥设备组成的，它有一个上行口（虚拟桥设备），n个下行口（虚拟桥设备），上行口和下行口之间可以互通。

2.3.4 End Point

终端设备（节点），pcie设备树拓扑中，挂在最后并且不能挂载其他设备的设备，比如网卡，显卡等。

3. lspci和setpci工具

3.1 lspci

lspci会打印出所有的pcie设备（root port，switch，any devices）

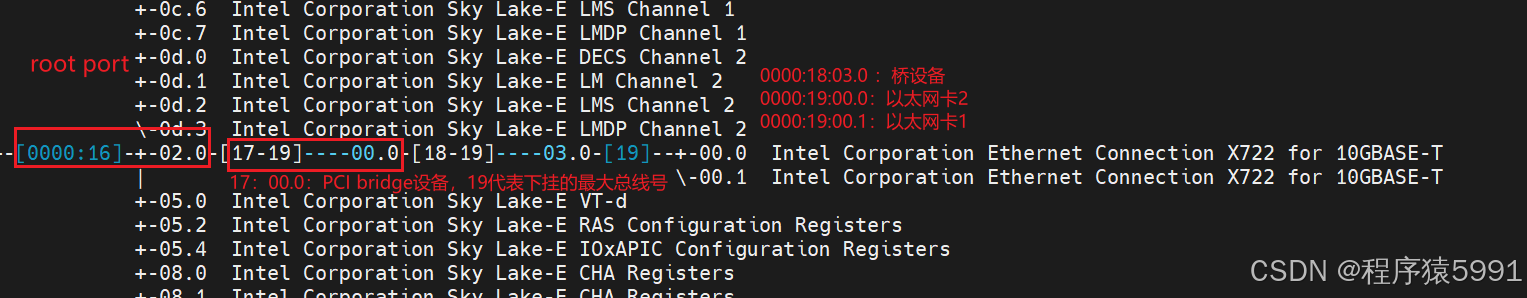

-tv会以树形结构展示：

-s bdf 指定设备

-d vendorid: 查找特定厂商的设备

-s bdf -vvv 打印指定设备的详细信息，每加一个v信息就更多一些，但一般两个或三个就打完整了

-s bdf -xxx 打印配置空间的reg值，1个x打印64byte，2个打印128，3个打印256

3.2 setpci

setpci --help（获取用法）

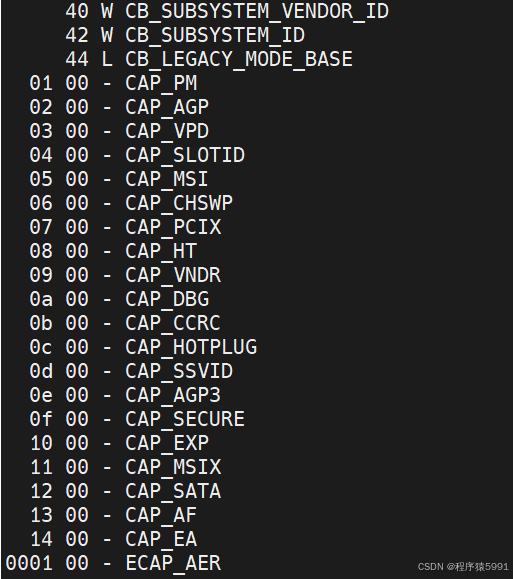

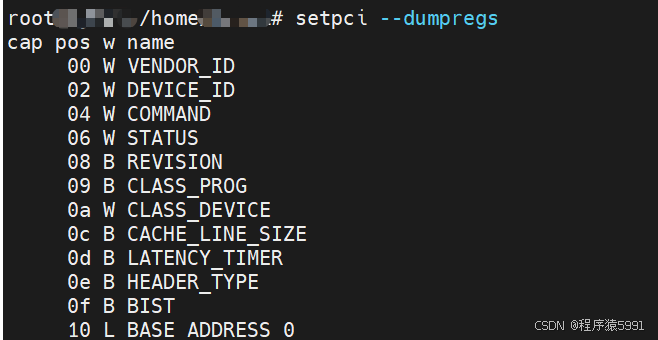

setpci --dumpregs 该命令可以打印出所有能访问的寄存器名称以及对应的地址（cap名称和地址不是直接映射）

首先配置空间开始256byte根据type0还是type1界定是bridge还是device，这部分的地址和名称是一一映射不会改变的。

比如想要查看设备0c:00.0的DEVICE_ID，既可以setpci -s 0c:00.0 02.w，也可以setpci -s 0x:00.0 DEVICE_ID.w.

这里w指word，长度是2个byte，还可以使用b、l，分别代表1个byte、4个byte。

然后扩展功能，可以通过名称从官方spec（4.0）中找到第一个寄存器，相当于基地址，再加上偏移即可定位寄存器（个人感觉这种映射方式比较模糊，看以后有没有更直接的对照吧）。

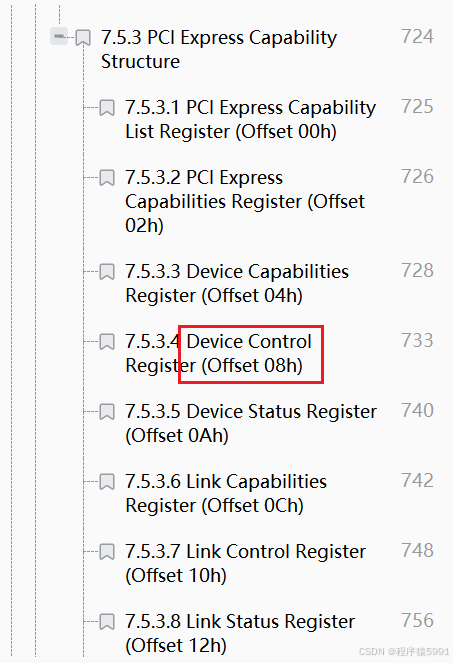

比如CAP_PM可以在spec中找到对应寄存器为Power Management Capabilities Register(Offset 00h)，然后加上偏移可以定位到该功能（Capabilities）其他寄存器。

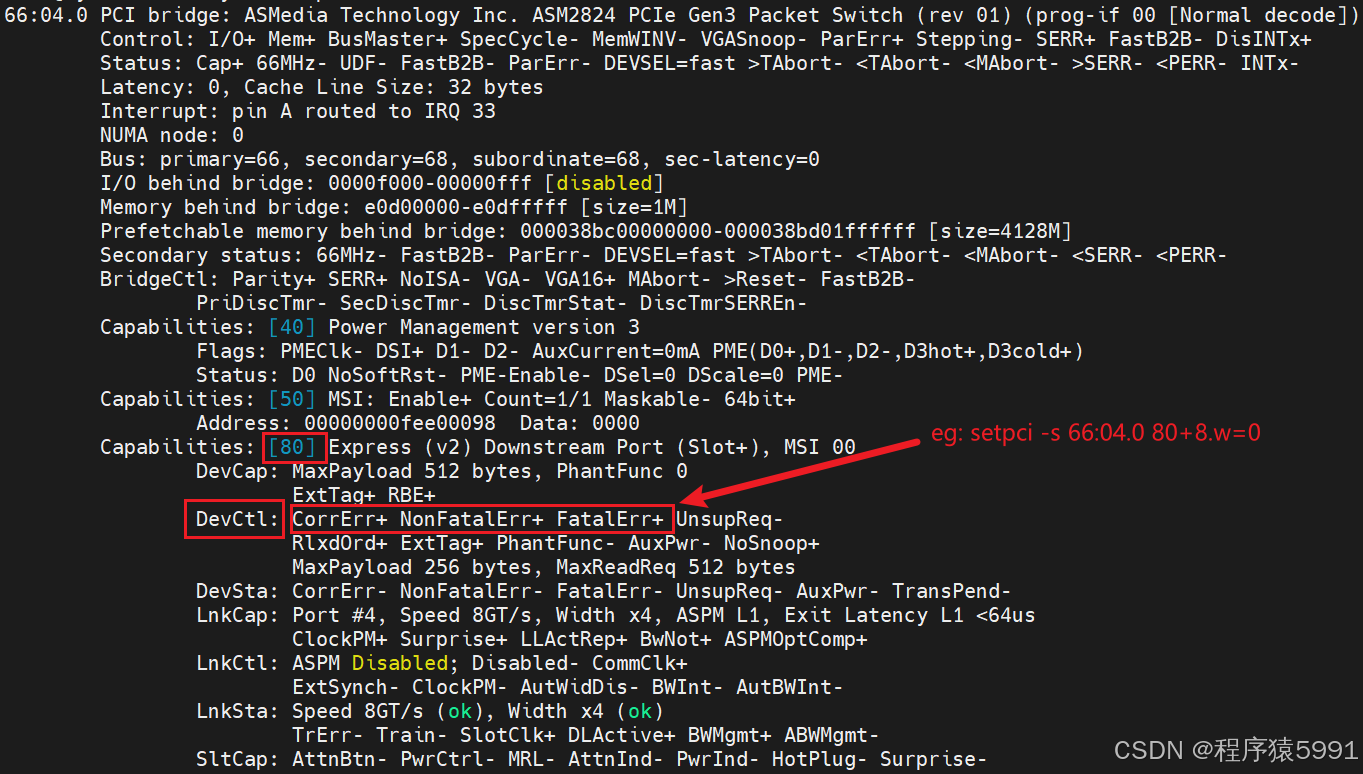

不使用名称的话可以通过lspci直接看到该扩展功能的基地址（看图中红色的框框），比如笔者想要修改扩展功能中的DevCtl寄存器，及地址就是0x80，offset是0x08。修改时可以使用命令setpci 先读出，再修改对应bit。而后使用lspci打印该设备信息，你会看到对应bit位的“-”（0）变成了“+”（1）。

setpci -s 66:04.0 0x80+0x8.w 127 setpci -s 66:04.0 0x80+0x8.w=120

由此，setpci使用名称或者使用地址都可以互相映照了。

此外还有个scanpci，没用过。
