操作过程简单如下如下:

1、完成对工程的单次编译；

2、打开signalTap II 图形界面，添加信号，并作相关设置；然后保存成.stp文件，添加到工程。

3、重新编译并下载到FPGA；

4、打开之前的stp文件，连接jtag就可以触发，并观察信号。

其实就是那么几步，但是当中的细节却不少：

A、对工程的编译有两种方式，一种是全编译（start compilation），另一种只是做编译（start analysis & synthesis），不做映射（mapping）,这两种方式，会对应两种网络节点（node）,也就是我们的信号名称，signaltap观察点的增加就是以这些node作为用户的交互信息，“全编译”后根据全编译的网表，相应的node信息选择signaltap II：post-fitting；“start analysis & synthesis”编译后，signaltap选择signaltap II：pre-synthesis；那么这两种有什么区别呢？

选择pre-synthesis：以“start analysis & synthesis”综合后的网表中的node信息做为signaltap的信息节点，并且将其添加到工程后，再次编译工程，会重新综合并重新布局布线整个工程的所有逻辑。

选择post-fitting：官方文档中给过这个node的使用场景，大概意思是当我们的工程编译完成后，下载到FPGA中，发现工程项目有问题，此时想加入signaltap来分析问题，但又不想改变之前的布局布线的结果，此时选择这个node来作为观察信息的来源，quartus会自动启动增量编译来编译增加的signaltap逻辑，保留之前的逻辑布线和布局结果。

按我的理解就是，有“预谋”的使用signaltap就使用pre-synthesis，“意外”情况就使用post-fitting。

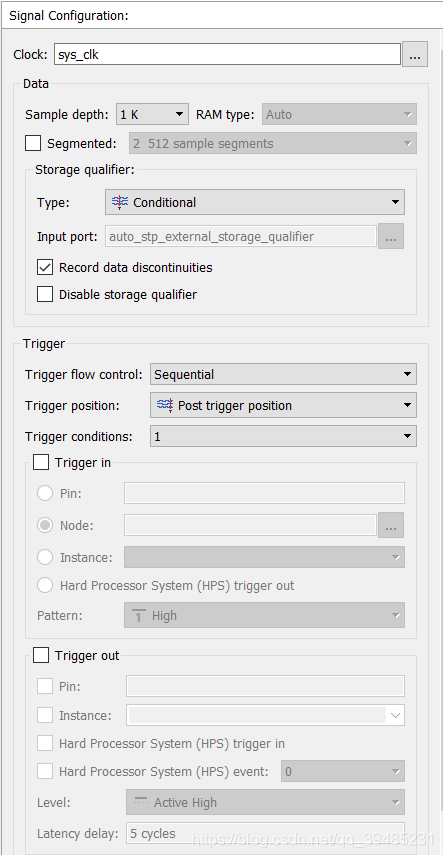

B、添加完要观察的信号之后，就需要完成相关的设置，例如下图：
在这里插入图片描述
clock：很明显，就是采样时钟，选择你设计中的时钟，或者从外部输入都可以。数据在他的每一上升沿被采样，并存入到RAM中，他的频率越高，对一个点附近采样的数据就越多，信号就越保真；

Sample depth：采样深度，就是给采样数据分配的存储空间的大小。

上述两个参数决定了一个问题，Sample depth固定，采样频率越高，那么在触发点附近，采样的时间跨度就很小，只能采样触发点很短时间范围内的信号变化（这个时间可以很简单的计算出来）。所以这两个参数选择时斟酌斟酌。

segmented：这个设置允许我们分段缓存，也就是说可以同时查看多个触发点，例如将128kb的采样深度分为64k x 2的两个缓冲区，在同一个显示区间，可以查看两个连续的触发点的触发结果。假如同一触发信号的两个触发点之间的采样点数没有64k，则在第一个和第二个触发点之间采样点都会被记录，少于64k的那些点会补充到，第二个触发点之后继续采样，即第二段采样点是多于64k的。

storage qualifier：这个设置项，帮助你在调试你的设计时，指定存储器中存储的数据类型（the type of data stored in memory），默认模式下，signalTap II的此选项为“continuously”，即连续捕获并存储每一个时钟沿的数据，另外在此模式下，可以指定捕获并存储设计中的某几个信号。其他选项如下：

Input Port：当输入信号是高电平时，捕获数据。这个模式下会生成一个端口，我们需要给他赋予一个信号

Transitional：在指定的数据发生变化时，捕获并存储数据。

Conditional：允许通过设置一个存储使能信号作为存储的条件，这个信号同时作为触发输入信号。

也就是说当触发条件发生时，那些信号会被存储到ram中有这些设置来决定，一般就直接选择continuously

再来看看触发条件的设置：

trigger flow：触发流，也即是触发的顺序控制。

其可选参数是：sequential 和state-based；

sequential：在触发采集缓冲区之前，顺序计算所有的触发条件，即当一个触发条件满足后，判断第二个触发条件是否满足，以此类推，所有都满足时触发。

state-based：此模式下，可自行定制触发的顺序，当你对你的设计进行调试时，使得你对触发的条件有更进一步的控制。你可以查看每一个状态下的触发条件，并可以在“state-based trigger flow”的状态机编辑器中编辑他们。

triggle position：设置采样位置，有以下三个采样位置可选

Pre-trigger position：保存触发信号发生之后的信号状态信息(88％触发后数据，12％触发前数据)。

Center-trigger position：保存触发信号发生前后各50%的数据。

post-trigger position：保存触发信号发生之前的信号状态信息(88％触发前数据，12％触发前数据)。

上述的这个设置，我当时没理解，我一直以为是当触发信号发生后，采样时钟才啪啪啪开始采样触发点后面的数据，直到采样存储的RAM慢为止；其实不是，采样的数据放置在一个循环采集buffer（sample depth设置的大小）中，采样时钟总是在采样被观测的信号，这个buffer总是用最新的数据代替后来的旧的数据。当触发条件发生后，signaltap继续采集触条件发生后的数据，以便作为触发后的数据。上述三个设置就是设置到底在触发后，保留触发条件发生前多少点，并还需要采集多少点。理解可参考下图：
在这里插入图片描述
trigger conditions：触发级数

多级触发功能提供了更为精确的触发条件。多级触发中，SignalTap Ⅱ首先对第一级的触发表达式进行判断，结果为TRUE时，再对第二级的触发表达式进行判断，直到所有的触发条件都成立时，SignalTap Ⅱ开始捕获信号。

上面基本上重要的参数就记录完了，下面源自网上一些摘录（具体链接没有了，没法向转载者致谢）：

1、使用的注意点

a) 逻辑分析仪需要硬件支持，所以不是所有的FPGA芯片都支持。

b) 一般流程是：完成设计——编译工程——建立SignalTapII (.stp)文件并加入工程——重新编译——下载设计到FPGA——在Quartus II软件中显示被测信号的波形；在测试完毕后将该逻辑分析仪从项目中删除。

c) 采样时钟决定了显示信号波形的分辨率，此时钟应该大于被测信号的最高频率。

d) 逻辑分析仪的有些信号不可测量，如下：逻辑单元的进位信号(进位链)/PLL的时钟输出/JTAG引脚信号/LVDS信号

2、在设计中增加signalTap II，引起的问题和解决方法

FPGA的资源是有限的。设计已经占用了可观的资源（%的LE，%的MB），signaltap还要和设计抢占资源。“抢占”在这里是很贴切的，既包括抢占LE、MB，还包括布局资源和布线资源。我把“抢占”造成的影响叫做“测不准原理”。这一原理是贯穿signaltap调试始终的一条基本原理。一句话来说，就是“对信号的观察会对信号引入影响”。这些影响绝大部分表现不出来，或者是我没有刻意去观察；但是表现出来的影响是原有的设计功能发生了变化。有的变化是原有的bug不出现了（这应该看作是坏的变化），有的变化是新的bug出现了。

据我分析，造成这些影响的可能原因有以下几个：

signaltap工具本身存在bug。这一点我无法证实，只是猜想。signaltap的原理是在设计的网表中插入触发逻辑和存储逻辑以及用于和PC机通讯的虚拟JTAG链路实现嵌入式逻辑分析仪功能的。这一插入过程是由QUARTUS软件完成的，对用户是不可见的。由于用户无法控制和约束这一过程，加入signaltap后的电路功能与用户设计初衷相违背也是可能的。
被观察的信号扇出变大，造成设计的时序余量发生变化。实现触发逻辑需要在信号路径上加入触发器和组合逻辑，这样一来必然造成被观察信号的扇出变大，信号的输出延时增大。如果被观察信号的时序很紧张的话，加大信号的延时可能使时序关系变好（原有的bug不出现了），也可能恶化其时序（bug出现得频繁了或新的bug出现了）。
由于“抢占”的存在，造成设计的时序余量发生变化。由于触发逻辑和存储逻辑的加入，FPGA的资源要重新分配。原设计在FPGA内的布局位置和布线资源会发生变化，时序也会受到影响。往往加入signaltap后，布局布线后的时序分析结果会比原来差。

解决上述矛盾的方法是尽可能少地添加被观察信号，常用的几个方法是：
