FPGA时钟分频的几种方法

1.定义分频参数

localparam  CLK_DIVIDE = 4'd10     ;        // 时钟分频系数

reg    [ 3:0]             clk_cnt  ;        // 时钟分频计数器
reg                       dri_clk  ;        // 数码管的驱动时钟

always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
      clk_cnt <= 4'd0;
      dri_clk <= 1'b1;
  end
  else if(clk_cnt == CLK_DIVIDE/2 - 1'd1) begin
      clk_cnt <= 4'd0;
      dri_clk <= ~dri_clk;
  end
  else begin
      clk_cnt <= clk_cnt + 1'b1;
      dri_clk <= dri_clk;
  end
end

2.直接计算cnt计数值

reg    [11:0]   div_cnt        ;  //分频计数器
reg             div_clk        ;  //分频时钟

时钟分频，50Mhz/(2*(3124+1))=8khz，T=0.125ms
always @(posedge sys_clk or negedge sys_rst_n  ) begin
   if (!sys_rst_n) begin
       div_cnt <= 12'd0;
       div_clk <= 1'b0;
   end
   else if(div_cnt == 12'd3124) begin
       div_cnt <= 12'd0;
       div_clk <= ~div_clk;
   end
   else
       div_cnt = div_cnt + 12'b1;
end

cnt的计算是用sysclk除以需要的频率，得到cnt_total，cnt_total除以2再减1就是cnt的值。

assign  clk_divide = (CLK_FREQ/I2C_FREQ) >> 2'd3;// 模块驱动时钟的分频系数

//生成I2C的SCL的四倍频率的驱动时钟用于驱动i2c的操作
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0) begin
        dri_clk <=  1'b1;
        clk_cnt <= 10'd0;
    end
    else if(clk_cnt == clk_divide - 1'd1) begin
        clk_cnt <= 10'd0;
        dri_clk <= ~dri_clk;
    end
    else
        clk_cnt <= clk_cnt + 1'b1;
end

右移3位，这个程序中相对于I2C_FREQ时钟频率*8，但是少了上面除以2的操作，所以最后是四倍I2C_FREQ。因为我们操作的是时钟取反需要计数到的值，和我们平时接触到的直接改变数字大小是反着的

3.奇数分频

上面的1和2适合偶数分频，奇数分频采用下面方法

//7分频，奇数分频都可以类似这么做,只需要改div1和div2的参数。
//div1为奇数分频除2的整数部分，div2为分频系数减1。
//采用上升延和下降延分别触发不同波形，最后叠加的方式产生奇数分频。
module odd_div(clk, clk1x, rst, clk1xpose, clk1xnege, coutpose, coutnege);
input clk;
input rst;
output clk1x;
output clk1xpose;
output clk1xnege;
output[2:0] coutpose;
output[2:0] coutnege;

reg clk1xpose;
reg clk1xnege;
reg[2:0] coutpose;
reg[2:0] coutnege;

parameter div1 = 3 , div2 = 6;  // div1 ＝ 7 / 2, div2 = 7 - 1
assign clk1x = clk1xpose | clk1xnege;

always@(posedge clk or negedge rst)
begin
  if(!rst)
    clk1xpose <= 0;
  else if(coutpose == div1)
    clk1xpose <= ~clk1xpose;
  else if(coutpose == div2)
    clk1xpose <= ~clk1xpose;
  else
    clk1xpose <= clk1xpose;
end

always@(negedge clk or negedge rst)
begin
  if(!rst)
    clk1xnege <= 0;
  else if(coutnege == div1)
   clk1xnege <= ~clk1xnege;
  else if(coutnege == div2)
   clk1xnege <= ~clk1xnege;
  else
   clk1xnege <= clk1xnege;
end

always@(posedge clk or negedge rst)
begin
  if(!rst)
		coutpose <= 0;
	else if(coutpose < div2)
		coutpose <= coutpose + 1;
  else
		coutpose <= 0;
end

always@(negedge clk or negedge rst)
begin
  if(!rst)
		coutnege <= 0;
  else if(coutnege < div2)
		coutnege <= coutnege + 1;
  else
		coutnege <= 0;
end

endmodule

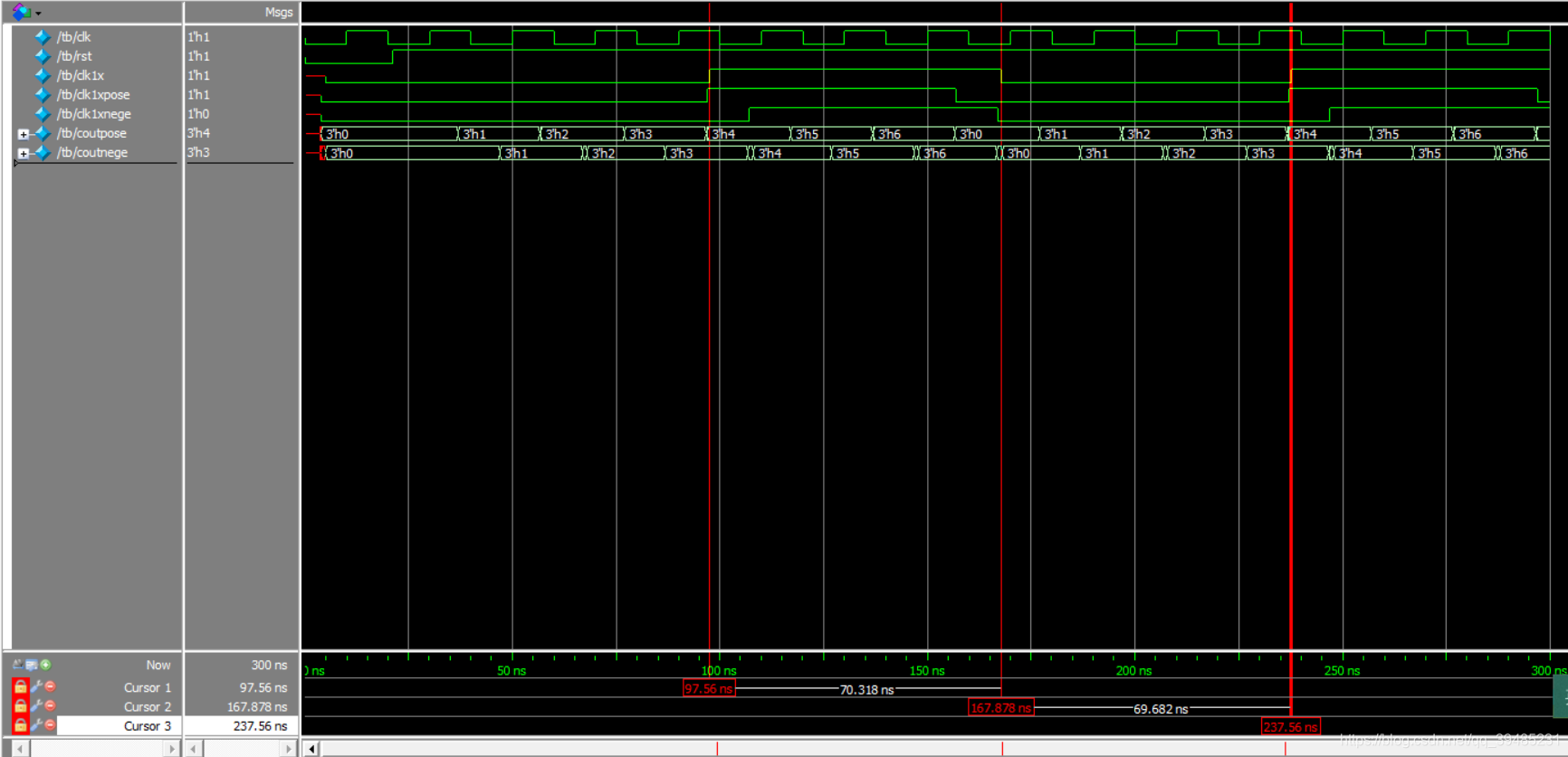

采用计数的方法分频，理论上看起来没什么问题，但实际应用中，时钟偏移有点严重，所以最好还是用PLL，但对时钟要求不是很精确时可以用计数的方法。下图是程序的时序仿真波形。

4.PLL

5.奇偶分频通用程序

//N是分频系数,WIDTH要大于等于能够表示N的位数
module clk_divide
    #(
    parameter			WIDTH	=	3,
	parameter			N		=	5
    )(
	//INPUT
	input      clk,
	input      rst_n,
	//OUTPUT
	output     clkout
);

	//********************
	//REGS
	reg 	[WIDTH-1:0]		cnt_p,cnt_n;
	reg						clk_p,clk_n;

	assign clkout = (N==1)?clk:(N[0])?(clk_p&clk_n):clk_p;

	//Sequential logic style
	always @ (posedge clk)
		begin
			if(!rst_n)
				cnt_p<=0;
			else if (cnt_p==(N-1))
				cnt_p<=0;
			else cnt_p<=cnt_p+1;
		end

	always @ (negedge clk)
		begin
			if(!rst_n)
				cnt_n<=0;
			else if (cnt_n==(N-1))
				cnt_n<=0;
			else cnt_n<=cnt_n+1;
		end

	always @ (posedge clk)
		begin
			if(!rst_n)
				clk_p<=0;
			else if (cnt_p<(N>>1))
				clk_p<=0;
			else
				clk_p<=1;
		end

	always @ (negedge clk)
		begin
			if(!rst_n)
				clk_n<=0;
			else if (cnt_n<(N>>1))
				clk_n<=0;
			else
				clk_n<=1;
		end
endmodule
