redhawk-sc(seascape)学习日志2

上回说到redhawk通关各种不同的view来读入设计数据和存储数据，这回来仔细看看redhawk具体这些不同的view都是怎么work的

seascape view相当于一个容器，用于保存各种和设计相关的数据，类似于逻辑信息、物理信息等等，每个view都有其对应的输入件和依赖，这些view都是redhawk用于各种类型的分析所需

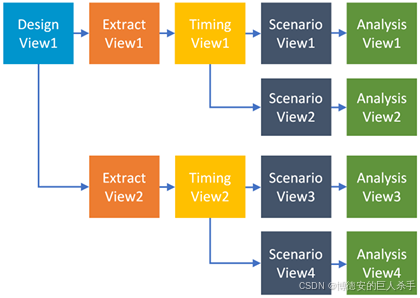

redhawk中主要是以下五种view：

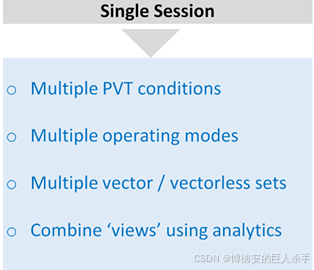

在单个session中，redhawk-sc支持混合不同的view用于分析

在create_<type>_view过程中，必须要定义options这个参数，否则在get_default_options()会有不同的结果。定义options有助于帮助debug脚本中的错误：

省略options选项如将会造成error

设置dict

在redhawk-sc的语法中，create_<type>_view都有一个设置字典作为参数，大多与语法(除了input views、input files、tag、options)都被指定为dict中的key

Design view

design view表示设计的logical netlist和physical layout(def or gds)，并包含了设计中使用到的cell electrical models.

design view是主view，是所有seascape view中最root的部分，一个design view可以驱动多种类型分析比如静态IR drop，动态IR drop以及EM.这些分析可以在不同的PVT和翻转率下.Design view是一个必须的view对于redhawk中的任何类型分析来说。

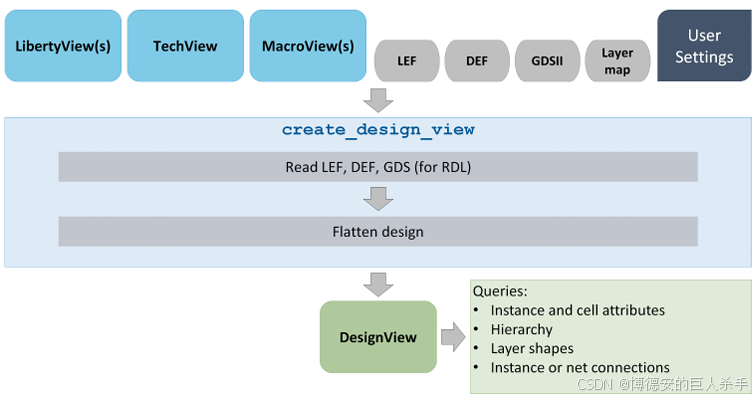

design view的组成如下图：

可以看到design view的组成主要包含以下：

1、设计输入的主要物理信息，def和lef文件

2、RDL overlay of GDS

3、APL files和lib

4、physical marco model views

Design view依赖以下view组成：

1、用于不同corner的liberty
