AD原理图中 拖动元件或网络标号时 导线跟着移动的解决方法

问题

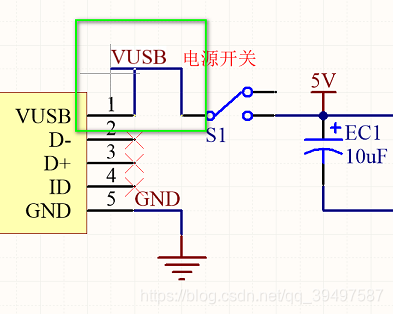

如上图，在拖动网络标号时，电气导线随着标号的移动而移动，在绘制原理图时非常不方便！

解决方法

1.点击 DXP->Preferences 打开设置菜单；
2.选择 Schematic->Graphical Editing ；
3.取消勾选 Always Drag（始终拖拽）；
4.点击 ok 或 Apply ；

元件拖拽功能说明

取消始终拖拽（Always Drag）功能后，当需要使用拖拽功能时，按住Ctrl键，再拖动元件或网络标号即可！
