Modbus-RTU协议模式学习

目录

1.Modbus定义

2.Modbus协议组成

3.协议定义

4.协议定义例子

5.报文定义

6.Modbus-RTU报文简单分析

7.CRC校验知识点

 8.功能号

9.采用Modbus协议在两个设备间建立通讯

10.Modbus报文模型

11.Modbus数据模型

12.Modbus事务处理

13.Modbus请求和响应

内容

1.Modbus定义：
   是一种串行通信协议，一开始是为使用PLC(即可编程逻辑控制器)设备通信而发表，已成为工业上通信协议的标准，是工业电       子设备间常用连接方式。
2.Modbus协议组成：
   包括RTU、ASCII、TCP三种模式，其中RTU模式(即Modbus-RTU)最常用。
3.协议定义：
   所谓协议，就是互相之间的约定。如果不让别人知道那就是暗号。
4.协议定义例子：
   协议： "A"  --  “LED灭”

               "B"  --  "报警"

               "C"  --  "LED亮"

    单片机接收到"A"控制一个LED灭，单片机接收到"B"控制报警，单片机接收到"C"控制一个LED亮。

    总结：当收到已定义的协议中对应指令(比如：A、B、C等)时就执行协议中相应的动作。

5.报文定义：

   一个报文就是一帧数据，一个数据帧就是一个报文，是指一串完整的指令数据(比如下面的一串数据" 01  16  00  01  00  17  98     04")。

6.Modbus-RTU报文简单分析：

   首先，给出报文如下：

   01  16  00  01  00  17  98  04

   然后，分别解释报文中数字的含义：

   01 --> 从机地址；16 -->功能号；(00  01) -->数据地址；(00  17) -->数据；(98  04) -->CRC校验。

   接着，总结：

   上述报文的大致意思：把数据 0x0017(十进制:23)写入1号从机地址 0x0001数据地址。

7.CRC校验知识点：

   7-1.定义：

   CRC是循环冗余校验码，简称循环码，是一种具有检错、纠错能力的校验码。

   7-2.原理：(为方便理解该原理通过具体实例说明，这里参考百度百科)

   假设约定的生成多项式二进制表示为"10011"(共5位)，然后假设要发送数据序列的二进制为"101011"(共6位)，接着在要发送数据的后面加4个0且二进制表示为"1010110000"(共10位)，用已约定好生成多项式二进制(即"10011")去除乘积1010110000(共10位)，按"模2算法"(注意不是直接二进制相除)求得余数比特序列为"0100"，接着将余数添加到要发送数据之后得到真正要发送数据的比特流"1010110100"(共10位其中前6位为原始数据后4位为CRC校验码)。

   上面讲的是发送端所做工作流程，下面讲接收端。

   接收端在接收到带CRC校验码的数据后，如数据在传输过程中未出错将一定能被(和发送端)已约定好的生成多项式(即"10011")整除，如数据在传输过程中出错利用已约定好的生成多项式(即"10011")就不会整除。

   7-3.作用：

   在数据传输过程中可能数据会发生错误，CRC校验检测接收的数据是否正确。比如主机发出"01 06 00 01 00 17 98 04",那么从机接收到后要根据"01 06 00 01 00 17"再计算CRC校验值，从机判断自己计算出来的CRC校验是否与接收的CRC校验(98 04主机计算的)相等，如不相等则说明数据传输有错误。(理解：即便在最终看来从机是重复计算CRC校验值但根据CRC校验内部机制也必须这么做)

 8.功能号：

    意义：这里只讲Modbus-RTU的最常用功能码，如下：

     01(0x01) --> 读线圈 ；02(0x02) --> 读离散量输入；03(0x03) --> 读保持寄存器；04(0x04) --> 读输入寄存器；

     05(0x05) --> 写单个线圈；06(0x06) --> 写单个寄存器；15(0x0F) --> 写多个线圈；16(0x10) --> 写多个寄存器。

     总结：上述讲到的"线圈"和"寄存器"分别指的是"位bit"和"内存大小2个字节的变量"，后面出现这两个概念也是同样意思。

9.采用Modbus协议在两个设备间建立通讯：

    9-1.首先，目光转向单片机(以PLC设备为例)在其中拿出部分内存(RAM)进行两个设备(即与PC)通讯，例如：

    数组后的注释说明：0X[20] --> 输出线圈，用功能码0x01、0x05、0x0F访问，开头地址是0(这个后面解释)；

                                    1X[20]  --> 输入线圈，用功能码0x02访问，开头地址是1(后面解释)。

     另外两个同样道理。

     9-2.然后，要实现主机对从机写数据操作：

     如果单片机接收到一个报文那么就对报文进行解析并执行相应处理。以前面讲的报文为例，假设本机地址是1，那么单片机接       收到这串数据根据已约定好的生成多项式计算CRC校验判断数据是否正确，如判断数据无误则结果是：                                         HoldDataReg[1]=0x0017;

      就这样，Modbus主机就完成一次对从机数据的写操作即实现通讯。

      接着，要实现主机对从机读数据操作：

      主机进行读HoldDataReg[1]操作，则报文是："01  03  00  01  00  01  D5  CA"，其中：01 --> 从机地址；03 --> 功能号；

      (00  01) --> 读取数据个数；(D5  CA) --> CRC校验。

      那么单片机接收到这串数据根据已约定好的生成多项式计算"CRC校验"判断数据是否正确，如判断数据无误则结果是： 返回        信息给主机且返回信息的格式为："01  03  02  00  17  F8  4A"，其中01 --> 从机地址；03 --> 功能号；02 --> 数据字节个数；

      (00  17) --> 两个字节数据；(F8  4A) --> CRC校验。

      就这样，Modbus主机就完成一次对从机数据的读操作即实现通讯。

  10.Modbus报文模型：

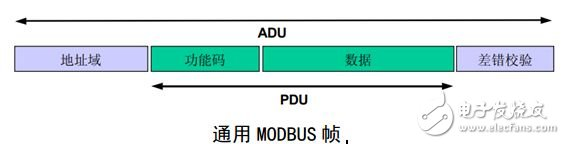

        以上已了解Modbus一帧报文的通讯。且每个报文格式基本一致。如下图：







           这里的"ADU"指：应用数据单元；这里的"PDU"指：协议数据单元。

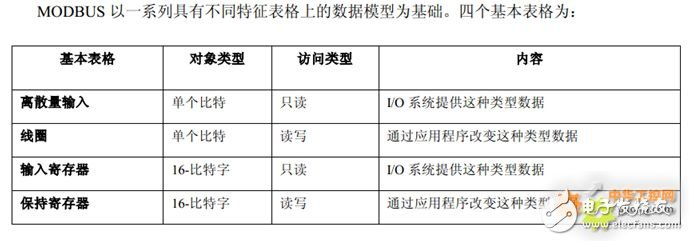

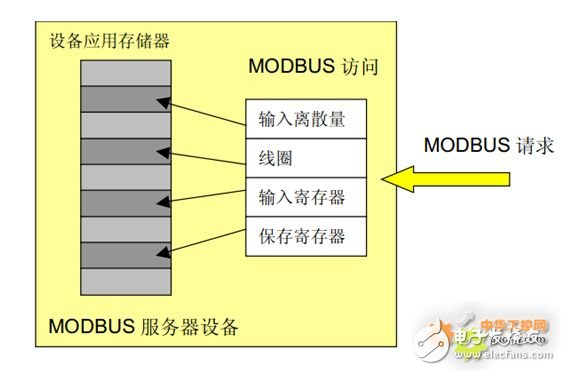

    11.Modbus数据模型







    12.Modbus事务处理：

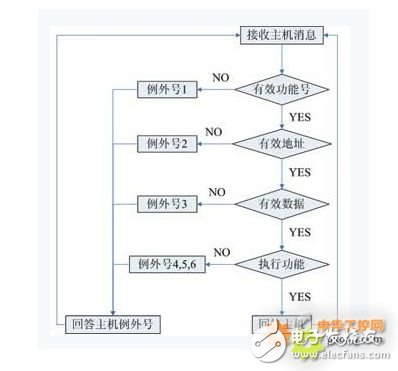

        下列状态图描述了在服务器端Modbus事务处理的一般处理过程：





    13.Modbus请求和响应：

        看Modbus协议手册(链接：http://www.360doc.com/document/19/0403/08/63055906_826089114.shtml)，中文第10页开              始。手册详细举例说明了Modbus协议各个功能号的请求和响应。
