Quartus RS232 UART IP核 使用 Verilog

本文将以 uart 发送为例,介绍 Quartus 的 RS232 UART IP 核的配置方法

一、UART 模块的配置及添加

1、调用 IP Catalog 界面

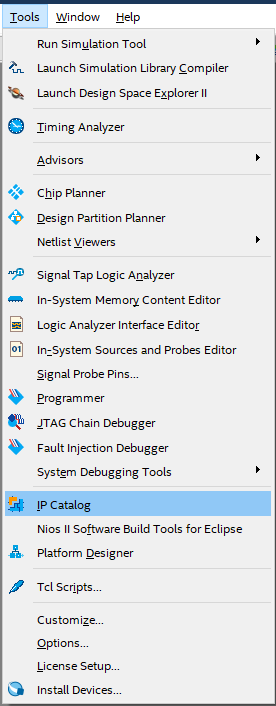

Tools —> IP Catalog
在这里插入图片描述

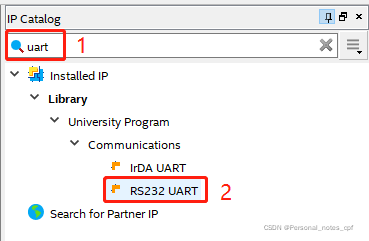

2、搜索找到并双击打开 RS232 UART

双击后会引导填写名称及存放路径,设置好后会自动打开 Platform Designer 页面
在这里插入图片描述

3、UART 参数配置

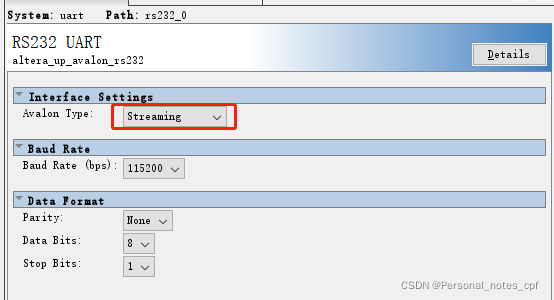

Parameters 这里的 Avalon Type 选择 Streaming,也就是数据流模式,我们将按字节传入和传出数据
其它配置项与常用 UART 无异
在这里插入图片描述

4、时钟配置

因为配置波特率的相关参数是该 IP 核自动实现的,所以需要加入时钟模块,告知系统输入时钟的频率

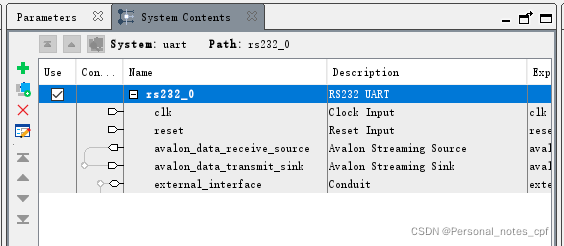

(1)View —> System Contents 打开 System Contents 配置界面
在这里插入图片描述

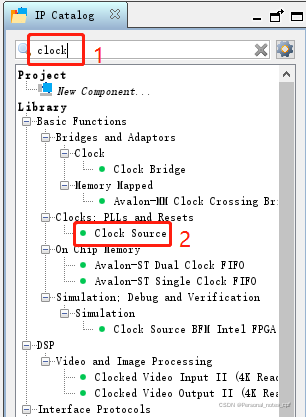

(2)View —> IP Catelog 打开 IP Catalog 搜索 clock 并双击添加 Clock Source
在这里插入图片描述

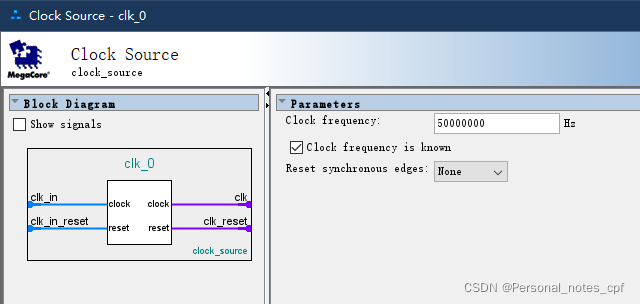

(3)配置将要为 UART 模块提供的数据频率,这里是 50 MHz
在这里插入图片描述

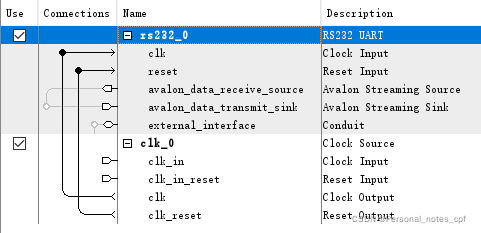

(4)连接时钟模块与 UART 模块的 clk 和 reset
在这里插入图片描述

5、Generate —> Generate HDL 生成模块

6、在 Quartus 中添加生成的模块

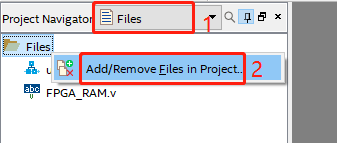

(1)先将 Project Navigator 设置为 Files,然后在 Files 处右键选择 Add
在这里插入图片描述

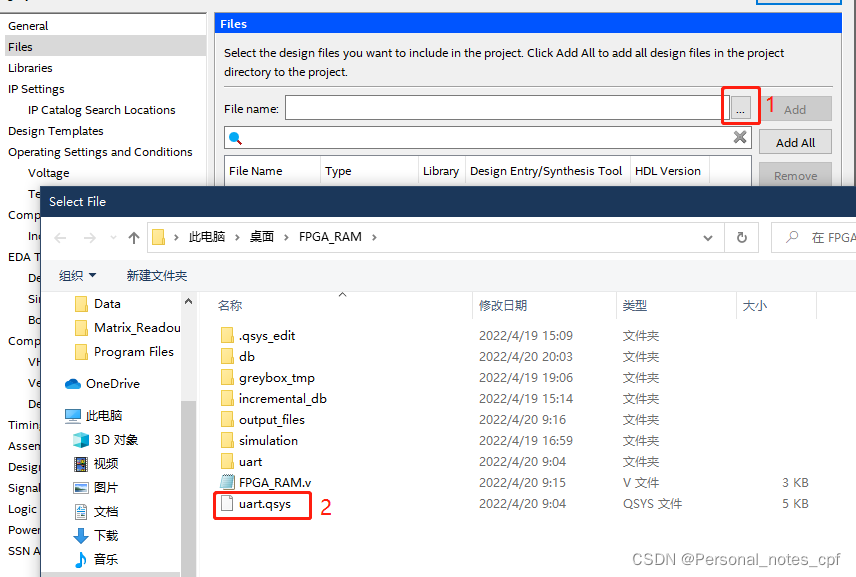

(2)添加刚刚生成的模块,然后点击 OK 保存
在这里插入图片描述

二、顶层文件的引用

1、实例化

从 Platform Designer 生成模块实例,将其拷贝到 Quartus 的顶层文件中

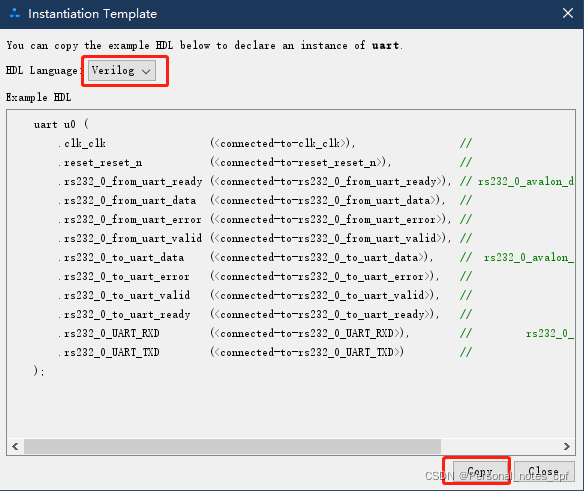

Generate —> Generate Instantiation Template 打开 Instantiation Template
HDL Language 选择 Verilog,Copy 该实例,粘贴到顶层文件中
在这里插入图片描述

2、网络连接

uart u0 (
	.clk_clk (clk), // clk.clk
	.reset_reset_n (rst_n), // reset.reset_n
//	.rs232_0_from_uart_ready (<connected-to-rs232_0_from_uart_ready>), // rs232_0_avalon_data_receive_source.ready
//	.rs232_0_from_uart_data (<connected-to-rs232_0_from_uart_data>), // .data
//	.rs232_0_from_uart_error (<connected-to-rs232_0_from_uart_error>), // .error
//	.rs232_0_from_uart_valid (<connected-to-rs232_0_from_uart_valid>), // .valid
	.rs232_0_to_uart_data (uart_send_data), // rs232_0_avalon_data_transmit_sink.data
//	.rs232_0_to_uart_error (<connected-to-rs232_0_to_uart_error>), // .error
	.rs232_0_to_uart_valid (uart_send_valid), // .valid
	.rs232_0_to_uart_ready (uart_send_ready), // .ready
	.rs232_0_UART_RXD (uart_rx), // rs232_0_external_interface.RXD
	.rs232_0_UART_TXD (uart_tx) // .TXD
);

将带有 from 的连线(UART 接收数据使用的)及不用的连线注释掉,只连接发送数据需要用到的连线

三、发送逻辑的实现

1、UART TX 不忙时 rs232_0_to_uart_ready 为1,表示已经准备好发送数据了
2、这时将 rs232_0_to_uart_valid 置1,UART 将开始对 rs232_0_to_uart_data 的端口的数据进行发送
3、对于发送的控制:如果想在发完一个字节后停止或者发送一个字节改变数据(紧接着发送第二个字节),控制时序需要与 UART 模块的 clk_clk 同步。
下面的代码实现的是:发送一个字节停止,等待1s后发送下一个字节

module FPGA_UART (
	input clk,
	input rst_n,
	input uart_rx,
	output uart_tx
);

reg [7:0] uart_send_data = 8'd0;
reg uart_send_valid;
wire uart_send_ready;

reg [31:0] counter = 32'd0;

parameter state_wait = 4'd0;
parameter state_send = 4'd1;
reg [3:0] state = state_wait;

reg send_flag = 0;

always@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		uart_send_valid <= 0;
		counter <= 32'd0;
		uart_send_data <= 8'd0;
		state <= state_wait;
		send_flag = 0;
	end
	else begin
		case (state)
			state_wait: begin
				counter <= counter + 32'd1;
				if(counter >= 32'd49999999) begin
					counter <= 32'd0;
					state <= state_send;
				end
			end
			state_send: begin
				if(uart_send_ready && !send_flag) begin
					send_flag <= 1;
					uart_send_valid <= 1;
				end
				else begin
					uart_send_data <= uart_send_data + 8'd1;
					uart_send_valid <= 0;
					state <= state_wait;
					send_flag <= 0;
				end
			end
		endcase
	end
end

uart u0 (
	.clk_clk (clk), // clk.clk
	.reset_reset_n (rst_n), // reset.reset_n
//	.rs232_0_from_uart_ready (<connected-to-rs232_0_from_uart_ready>), // rs232_0_avalon_data_receive_source.ready
//	.rs232_0_from_uart_data (<connected-to-rs232_0_from_uart_data>), // .data
//	.rs232_0_from_uart_error (<connected-to-rs232_0_from_uart_error>), // .error
//	.rs232_0_from_uart_valid (<connected-to-rs232_0_from_uart_valid>), // .valid
	.rs232_0_to_uart_data (uart_send_data), // rs232_0_avalon_data_transmit_sink.data
//	.rs232_0_to_uart_error (<connected-to-rs232_0_to_uart_error>), // .error
	.rs232_0_to_uart_valid (uart_send_valid), // .valid
	.rs232_0_to_uart_ready (uart_send_ready), // .ready
	.rs232_0_UART_RXD (uart_rx), // rs232_0_external_interface.RXD
	.rs232_0_UART_TXD (uart_tx) // .TXD
);


endmodule

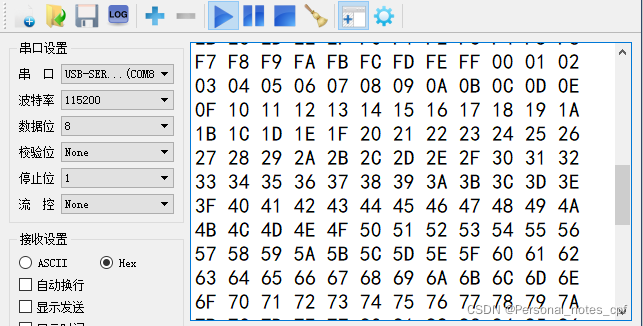

综合下载到开发板,用上位机观察数据,与预期结果一致,每秒发送一个字节:
在这里插入图片描述
如果想要实现,不停歇地将一组多个字节的数据依次发送,可以这样修改:

reg send_flag = 0; // 这个标志位的作用应该是表示移出数据标志位,这里懒得改了
reg end_flag = 0;
reg [15:0] data_buf = 16'h1236; // 测试数据

always@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		uart_send_valid <= 0;
		counter <= 32'd0;
		uart_send_data <= 8'd0;
		state <= state_wait;
		send_flag = 0;
	end
	else begin
		case (state)
			state_wait: begin
				counter <= counter + 32'd1;
				if(counter >= 32'd49999999) begin
					counter <= 32'd0;
					state <= state_send;
					uart_send_data <= data_buf[7:0]; // 提前移出第一个字节
				end
			end
			state_send: begin
				if(end_flag) begin
					end_flag <= 0;
					uart_send_valid <= 0;
					send_flag <= 0;
					state <= state_wait;
				end
				else begin
					uart_send_valid <= 1;
					send_flag <= 1;
					if(send_flag) begin // 这里是为了让uart_send_valid维持一个周期后等第一个字节发送完成后移出后面的字节
						uart_send_data <= data_buf[15:8]; // 模拟字节移出
						end_flag = 1; // 强行退出发送状态,实际运用中会判断数据长度
					end
				end
			end
		endcase
	end
end

观察运行情况,每一秒发送两个字节,分别是 0x36,0x12:
