1. 卡扣参数定义

来到定义界面，选择卡口定义按钮

选择卡扣

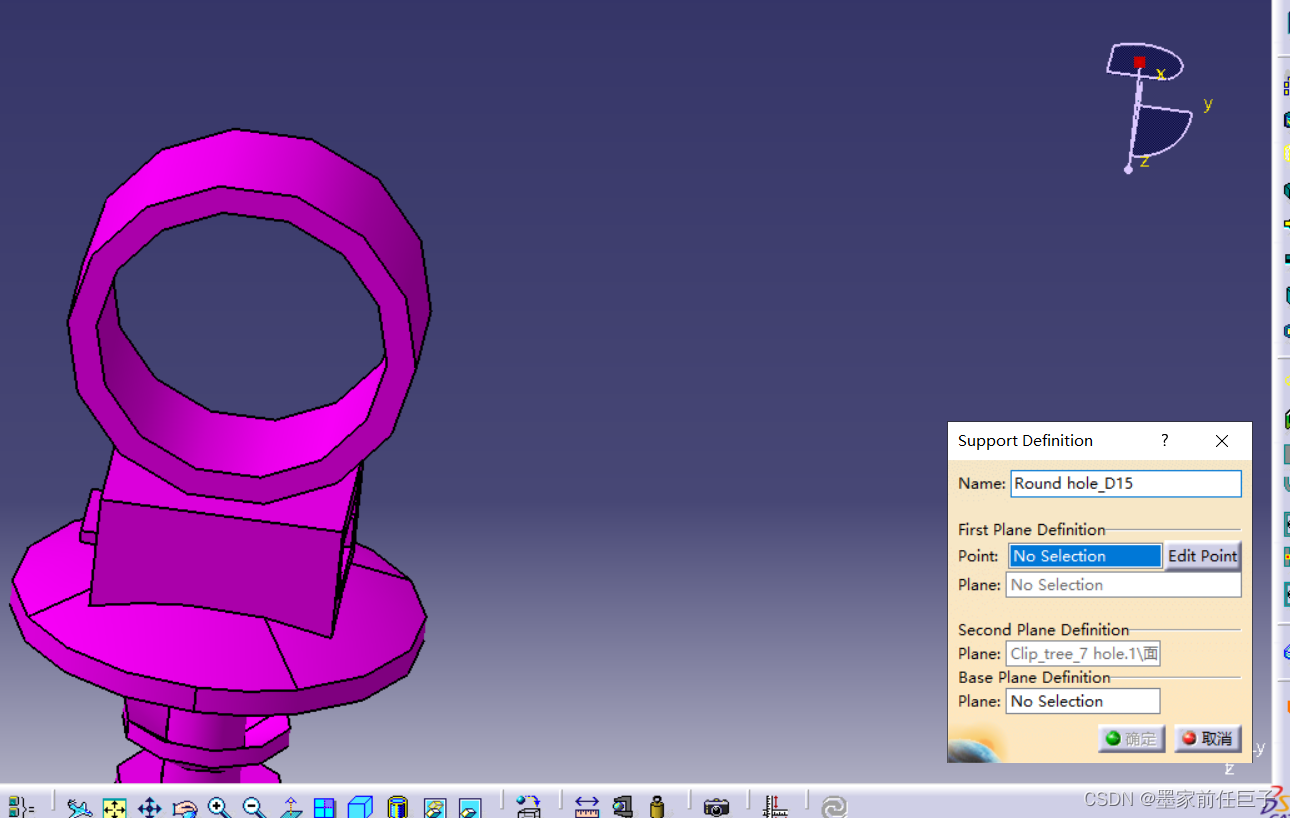

Edit Point编辑第一点，选择一个面，再选择对面的面，选择靠近的基面(可不选基面)

定义两点(不推荐)

取中间点（两点中间，点中点）

点面，选偏移平面，选择一个面，再选择中间点，面就到了中间面了

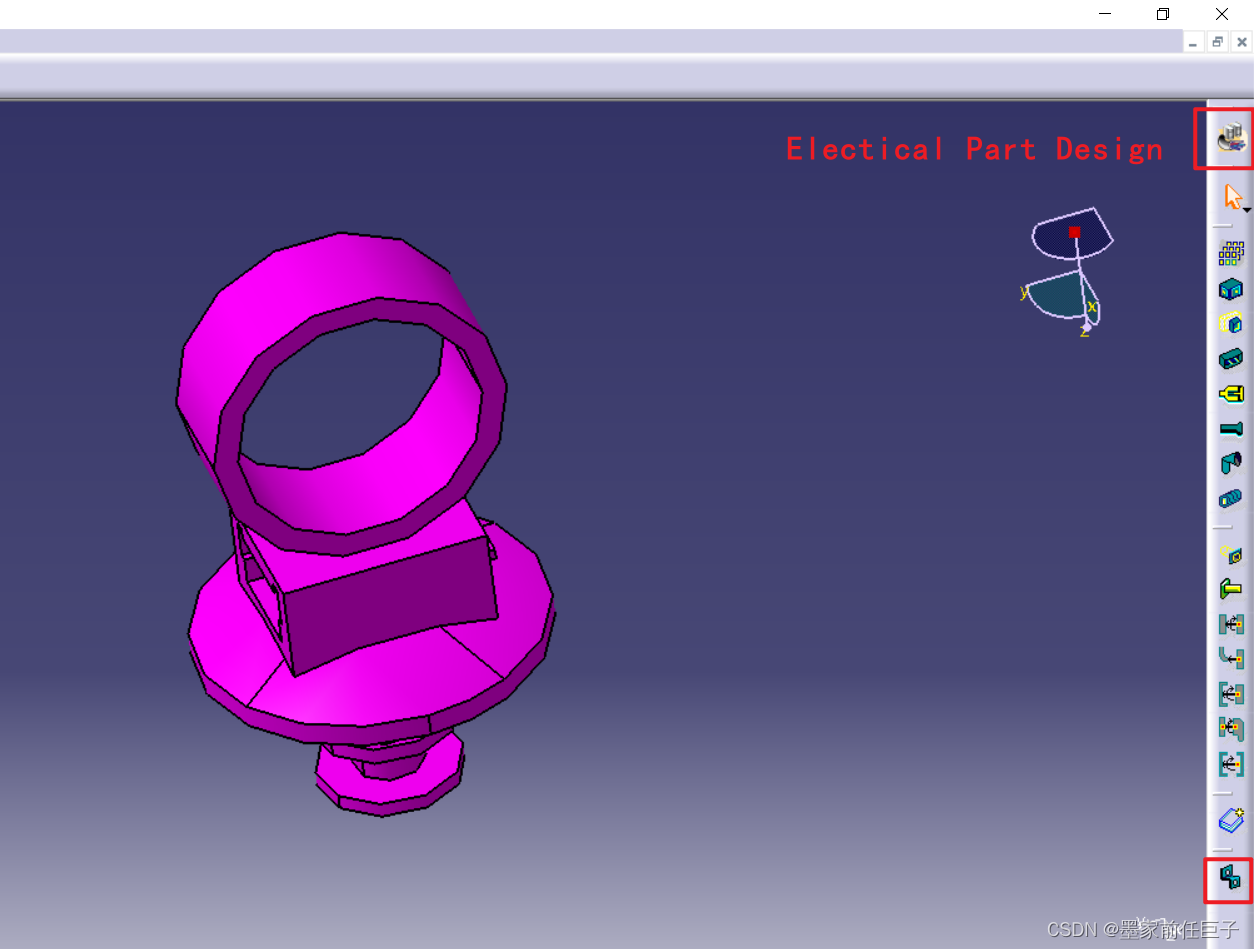

来到electical part页面

点击卡扣编辑按钮，选择外面第一个点，再选外面的面，选择中间面，第一点消失

再来到对面第三个点，选对面的面，中间面已经自动选择了

2. 连接器参数定义

选择定义连接器按钮

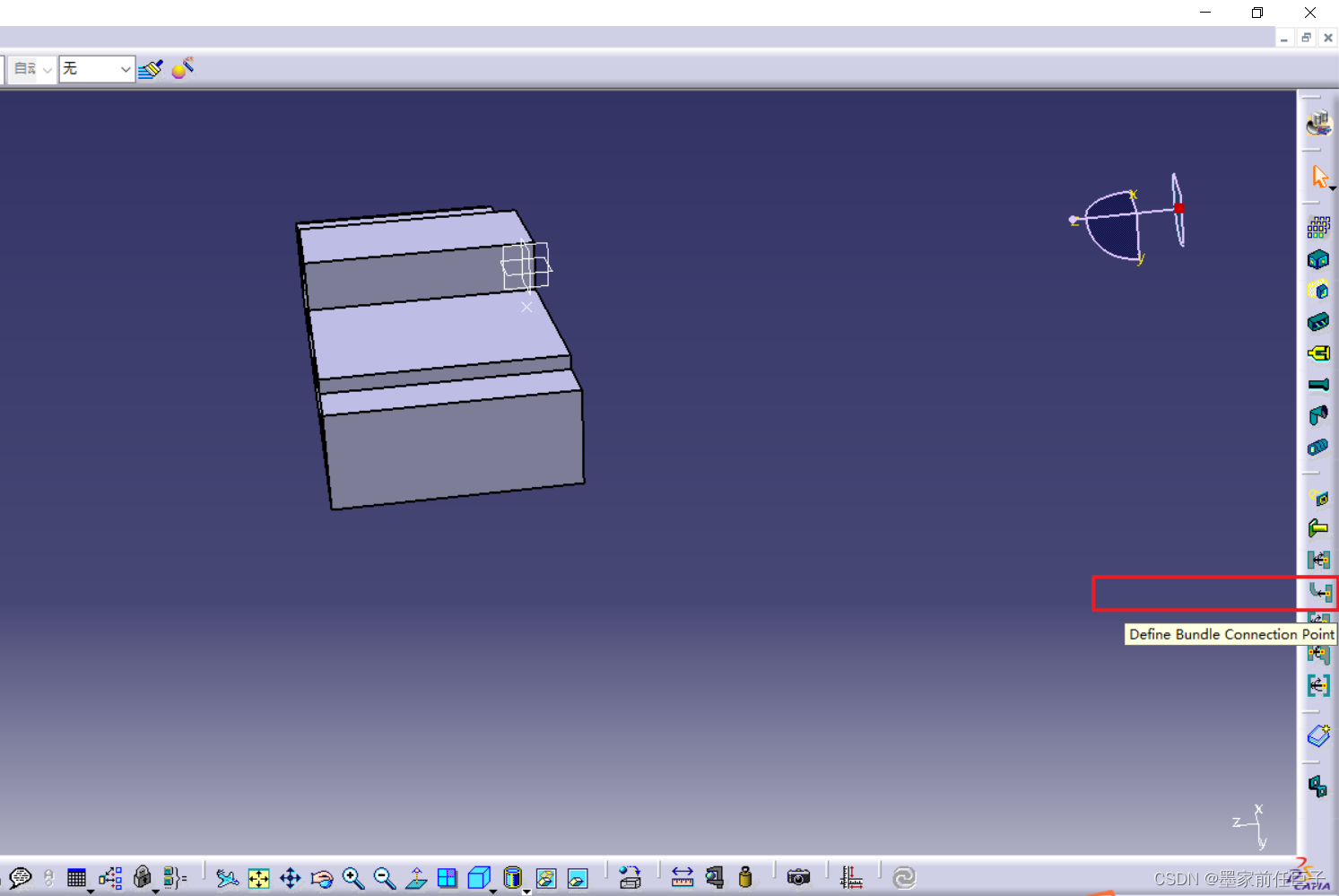

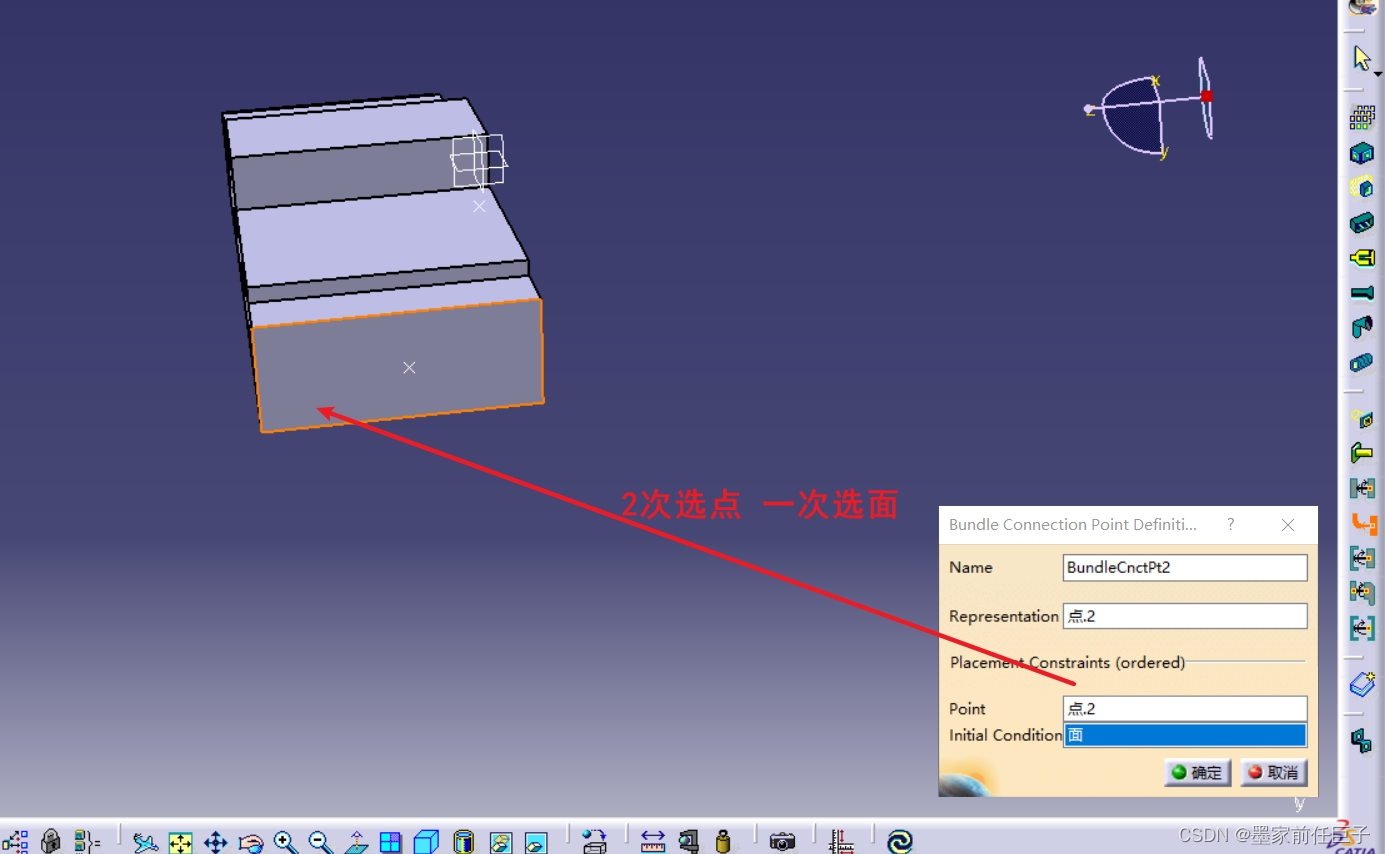

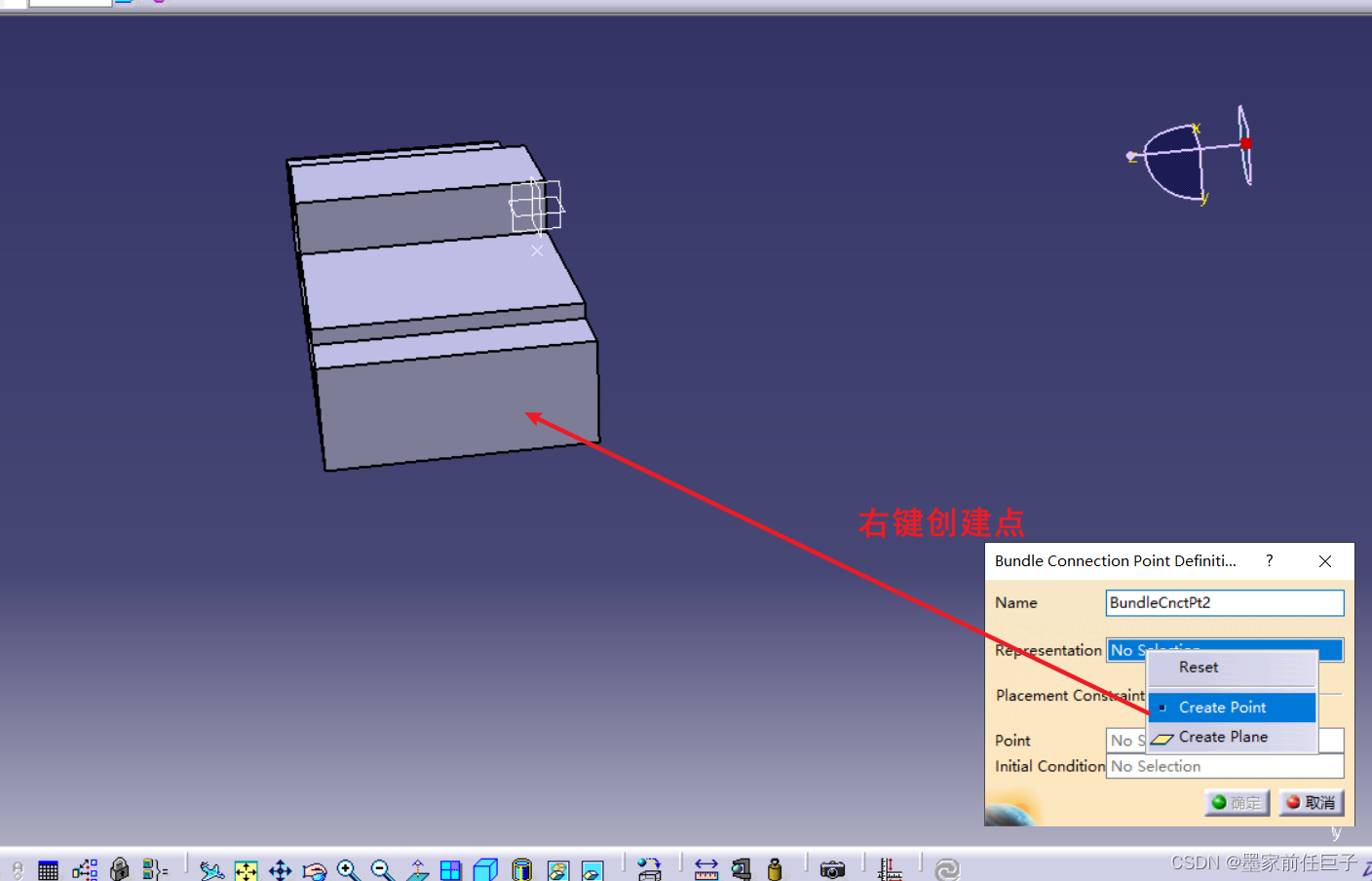

定义连接点

墨家前任巨子

关注

8
点赞
踩
5

收藏

觉得还不错? 一键收藏
0
评论
Catia学习-卡扣护套的参数定义

Edit Point编辑第一点，选择一个面，再选择对面的面，选择靠近的基面(可不选基面)点击卡扣编辑按钮，选择外面第一个点，再选外面的面，选择中间面，第一点消失。点面，选偏移平面，选择一个面，再选择中间点，面就到了中间面了。再来到对面第三个点，选对面的面，中间面已经自动选择了。来到electical part页面。来到定义界面，选择卡口定义按钮。取中间点（两点中间，点中点）
