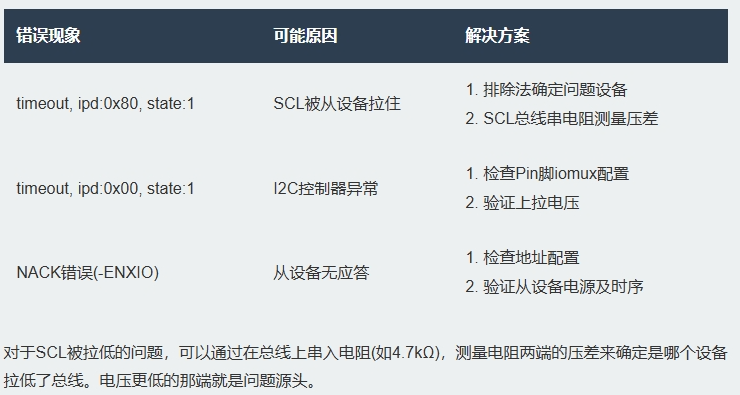

常见问题分析

一、Busy死锁状态问题

在STM32 I2C调试过程中，经常遇到上电后SDA引脚一直处于低电平状态，程序运行到I2C_WaitOnFlagUntilTimeout时会一直跳到HAL_ERROR中，导致通信无法进行。

解决方案：通过调整初始化函数解决busy状态问题。具体方法是将原来的__HAL_RCC_I2C1_CLK_ENABLE注释掉，并在适当位置重新添加此宏。

// 修改前的初始化代码 HAL_I2C_MspInit(I2C_HandleTypeDef *hi2c) {
__HAL_RCC_I2C1_CLK_ENABLE(); // 其他初始化代码… } // 修改后的初始化代码
HAL_I2C_MspInit(I2C_HandleTypeDef *hi2c) {
// __HAL_RCC_I2C1_CLK_ENABLE(); // 注释掉原来的时钟使能
// 其他初始化代码…
// 在适当位置重新添加时钟使能
__HAL_RCC_I2C1_CLK_ENABLE(); }

注意：此方法适用于刚开始上电就出现BUSY状态的情况，不适用于偶尔出现的busy状态死锁。如果问题未解决，请检查硬件问题如虚焊、SDA短路、时钟或电源是否正常。

二、从设备地址无应答问题

在调试过程中发现从设备无应答信号，经分析是由于从设备缺乏时钟输入导致。这种情况在多个I2C设备级联时尤为常见，特别是当某些从设备本身没有时钟源时。

解决方案：通过开启主设备的时钟输出功能，为从设备提供必要的时钟信号。

// 配置I2C时钟输出 void I2C_Clock_Output_Config(void) {
// 启用I2C时钟输出功能 hi2c1.Instance->CR1 |= I2C_CR1_PE; // 确保I2C外设已使能
hi2c1.Instance->CR2 |= I2C_CR2_FREQ_16MHZ; // 设置时钟频率
hi2c1.Instance->CR2 |= I2C_CR2_ITBUFEN; // 启用缓冲区中断
hi2c1.Instance->CR2 |= I2C_CR2_ITEVTEN; // 启用事件中断
hi2c1.Instance->CR2 |= I2C_CR2_ITERREN; // 启用错误中断 }

此外，建议对多个I2C设备进行单独测试，确定是哪个设备引起的SDA低电平状态。对于没有时钟源的从设备，确保主设备能够提供稳定的时钟信号。

高级问题与系统级解决方案
FreeRTOS下的I2C通信冲突
在FreeRTOS环境下使用HAL库的阻塞式I2C函数(HAL_I2C_Master_Transmit等)时，经常出现通信失败或死锁问题。特别是在与PWM等其他功能共用GPIO时，冲突更为明显。

解决方案：

避免在RTOS任务中使用阻塞式HAL函数，改用非阻塞的IT(中断)或DMA模式
检查并调整可能引起冲突的外设配置(如PWM)
合理设置任务优先级和超时时间

// 使用非阻塞方式读取I2C数据
HAL_StatusTypeDef I2C_Read_NonBlocking(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size) {
HAL_StatusTypeDef status; status = HAL_I2C_Master_Receive_IT(hi2c, DevAddress, pData, Size);
if(status != HAL_OK) { // 错误处理 return status; } // 等待传输完成
while(HAL_I2C_GetState(hi2c) != HAL_I2C_STATE_READY)
{ osDelay(1); // FreeRTOS延时 } return HAL_OK; }
经验分享：在实际项目中，我们发现使用HAL_I2C_Mem_Read函数比HAL_I2C_Master_Receive更稳定，尽管它们的底层实现相似。
