Synopsys VCS安装的常见问题及其解决方案

以下是针对Synopsys VCS安装的常见问题及其解决方案，结合当前时间（2025年5月5日）主流版本（如VCS 2024.12）实践经验整理：

• 许可证问题：许可证文件配置错误，服务未启动，端口冲突。

• 环境变量设置错误：PATH未正确配置，LM_LICENSE_FILE或SNPSLMD_LICENSE_FILE未正确指向许可证文件。

• 依赖库缺失：如缺少某些系统库（例如libjpeg、libX11等）。

• 权限问题：安装时使用了root权限，而Synopsys工具通常建议以普通用户安装。

• 版本兼容性：操作系统版本与VCS版本不兼容，例如较新的Linux发行版可能缺少旧版库。

• 编译错误：源文件语法错误，编译选项配置错误。

• 波形文件生成问题：未启用调试选项，如缺少-debug_all参数。

• 多版本冲突：系统中存在多个版本的VCS或其他EDA工具，导致路径混乱。

一、许可证配置问题（占比超60%）

1、典型报错：

Error: No valid license for VCS feature
Fatal: License checkout failed

2、解决方案：

• 许可证文件校验

• 检查synopsys.dat 文件中：

• SERVER行MAC地址与主机一致（通过ifconfig获取）

• 端口号避免冲突（默认27000，可改为27100@hostname）

• 使用lmstat -c 27000@hostname验证服务状态

2、服务启动流程

# 手动启动license服务
/opt/synopsys/scl/2025.03/linux64/bin/lmgrd -c /license/synopsys.dat -l /tmp/license.log

二、环境依赖缺失问题

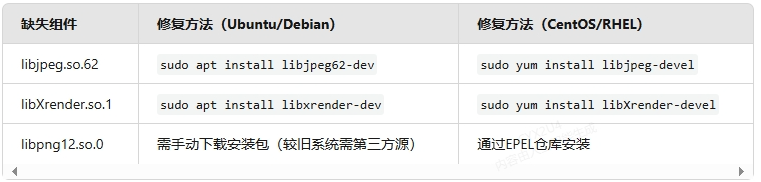

1、常见缺失库及修复命令：

三、安装路径与权限冲突

1、路径规范建议

• 避免使用含空格或特殊字符的路径（如/eda/synopsys/vcs_2024.12）
• 与SCL（Synopsys Common Licensing）路径分离安装

2、权限问题处理

# 错误示例：Installer must not be run as root
# 解决方案：
chmod -R 755 /opt/synopsys # 确保普通用户有读写权限

四、编译与仿真故障

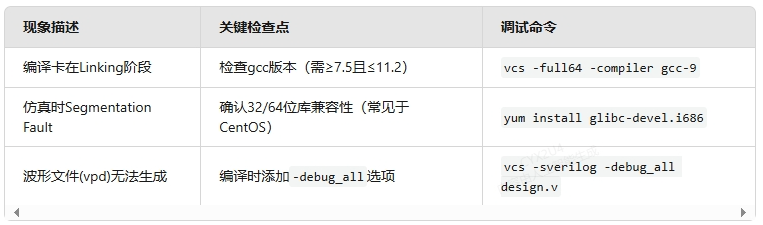

1、高频问题排查表：

五、多版本共存冲突

1、环境变量管理技巧

# 在.bashrc中设置版本切换别名
alias vcs2024=‘export PATH=“/opt/synopsys/vcs_2024.12/bin:$PATH”’

alias vcs2023=‘export PATH=“/opt/synopsys/vcs_2023.12/bin:$PATH”’

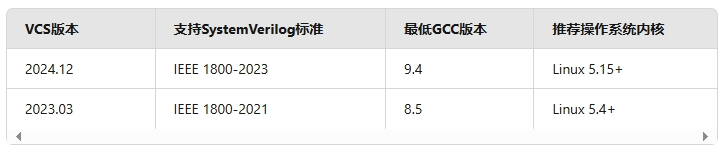

2、版本兼容性矩阵

附：2025年新版特性引发的特殊问题

由于VCS 2025版开始强制要求AI辅助验证框架集成，若安装时出现AIE license required错误：

联系供应商获取SNPS-AIE许可证模块
安装时添加-enable_aiv参数激活AI引擎
验证AI模型加载：vcs -aiv_check design.v
注：以上方案基于当前技术生态，若遇新型报错可通过Synopsys SolvNet（需企业账号）提交SR（Service Request）获取官方支持。
