概要

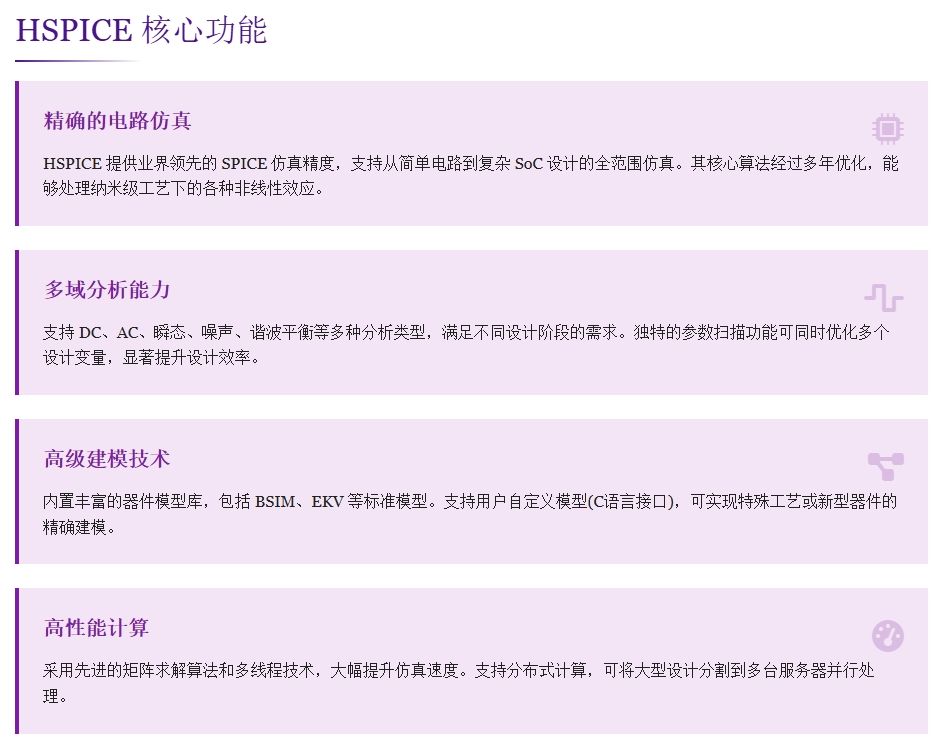

HSPICE 作为业界领先的电路仿真工具,凭借其高精度和全面的分析能力,在集成电路设计流程中占据核心地位。以下从功能、应用、优势及工程实践角度进行深度解析:
一、主要功能详解
1. 核心仿真引擎
1.1 直流分析(DC):计算静态工作点,分析电路偏置
- 静态工作点分析(.OP)
功能:计算电路中所有节点的稳态电压和各支路电流,确定晶体管的工作区域(饱和区/截止区/线性区)。
语法:在HSPICE网表中直接添加 .OP 语句,仿真后生成的 .lis 文件会输出各节点的电压和器件电流。
典型场景:验证放大器、逻辑门等电路的初始偏置是否合理。
直流扫描分析(.DC)
功能:扫描某一变量(如电源电压、电阻值),分析其对电路工作点的影响。
语法示例:
.DC VDD 0 5 0.1 ! 扫描VDD从0V到5V,步长0.1V
应用:评估电源电压变化时偏置的稳定性或设计参数容差。
- 静态工作点计算实现步骤
网表配置
在电路中标注节点,添加 .OP 命令:
* 示例:共射极放大电路
VCC 1 0 DC 12V
Q1 2 3 0 NPN
R1 1 2 3k
R2 3 0 1k
.MODEL NPN NPN IS=1e-16
.OP ! 启用静态工作点分析
.END
关键参数:晶体管模型(如 NPN)、电阻值、电源电压等。
结果解读
在 .lis 文件中查找以下数据:
晶体管各极电压(如 V(2), V(3))
支路电流(如 I(R1), Ic(Q1))
工作区域(region=1 表示饱和区,region=2 表示线性区)。
- 偏置分析与调试技巧
初始化设置(.NODESET)
作用:为关键节点指定初始电压,避免收敛失败:
.NODESET V(2)=1.5V V(3)=0.7V
扫描变量设置
扫描电阻值:
在这里插入代码片
多变量扫描:
.DC VDD 0 5 0.1 SWEEP TEMP 25 100 25 ! 同时扫描VDD和温度
输出结果可视化
使用 .PRINT 或 .PROBE 捕获关键信号:
.PRINT DC V(2) I(R1)
- 示例:MOSFET偏置分析
* MOSFET静态工作点分析
VDD 1 0 DC
