串行Nor Flash的结构和参数特性

---

引言

串行Nor Flash是一类使用比较多的存储器件，在特殊应用场景中具有不可替代的地位，本节介绍串行Nor Flash的结构和参数特性。

1、Nor Flash的结构

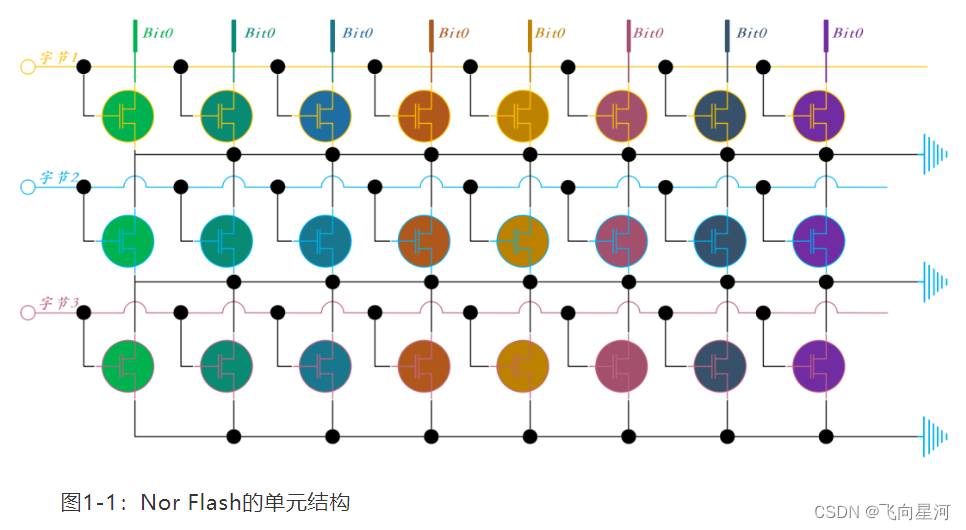

Nor Flash的结构原理图见图1-1，可见每个Bit Line下的基本存储单元是并联的，当某个字节线被选中后，就可以实现对该字节的读取，也就是可以实现位读取（即Random Ａccess），且具有较高的读取速率，图1-1是一个3*8bit的Nor Flash的原理结构图（图中Bit位标识错误，实际为Bit0-Bit7）

基本存储单元的并联结构决定了金属导线占用很大的面积，因此Nor Flash的存储密度较低，适合关键代码存储，而不适用于诸如数据存储这样需要大容量存储的应用场合，此外Nor Flash写入速率较低，不适用于频繁擦除/写入场合。

2、Nor Flash的类别

3.标准Serial Nor Flash的特征属性

1.Wide Range VCC Flash

Serial Nor Flash可节省60%以上的功耗，并具有宽VCC电压特性，支持3V、2.5V和1.8V（1.65V-3.6V）。

2.Permanent Lock

具有永久锁定功能的Nor Flash提供了极端的写保护机制，此安全功能可以将闪存的块或扇区永久设置为只读，可用于保护系统操作免受故意篡改。

3.Default Lock Protection

默认的锁定保护功能针对参数保护应用程序进行了优化，这些产品利用BP易失性保护位来保护选定的内存启动区域，防止程序被滥用，并擦除受保护区域中的指令。
