Mike21保姆级分享系列——制作水位流量关系曲线

Mike21 水位流量关系曲线的制作

引言：在Mike21水动力模型建模过程中，经常使用水位作为出水边界的控制条件，但当研究区域较大或模拟洪水传播过程时，单一固定的水位无法满足研究内容，本文利用Mike Zero自带的工具完成对关系线的制作，满足相关要求，降低模型结算过程中发散的情况。

---

---

一、获取水位流量关系数据

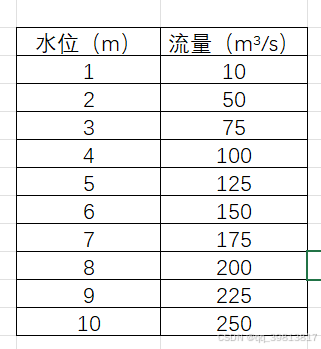

本文假定出口边界的水位流量关系数据为如下图所示，该关系的计算注意做到滩槽分开，否则计算结果会在某一区域内出现异常。

二、Mike21的关系线制作

1.打开Mike

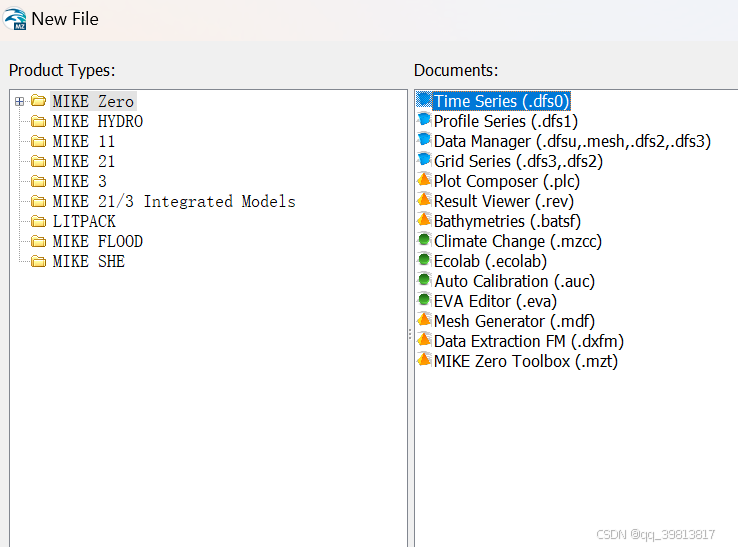

选用Mike Zero中的，Time Series选项

2.选择空白时间序列

3.参数设置

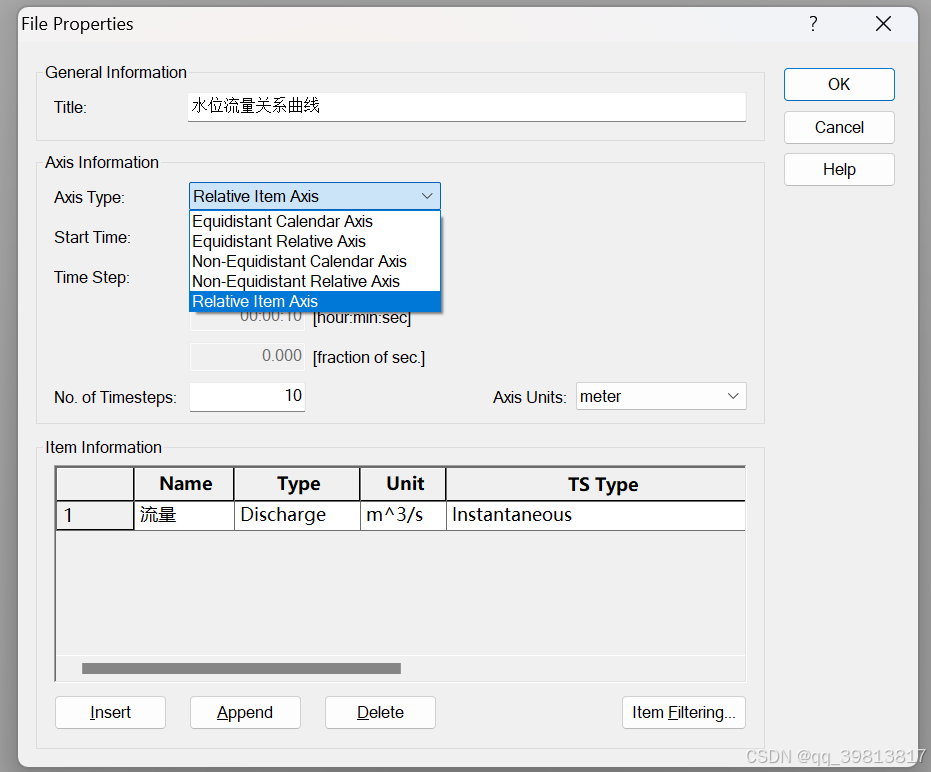

如上图所示设置参数，并点击OK生成关系曲线dsf0。

4.导入关系线数据

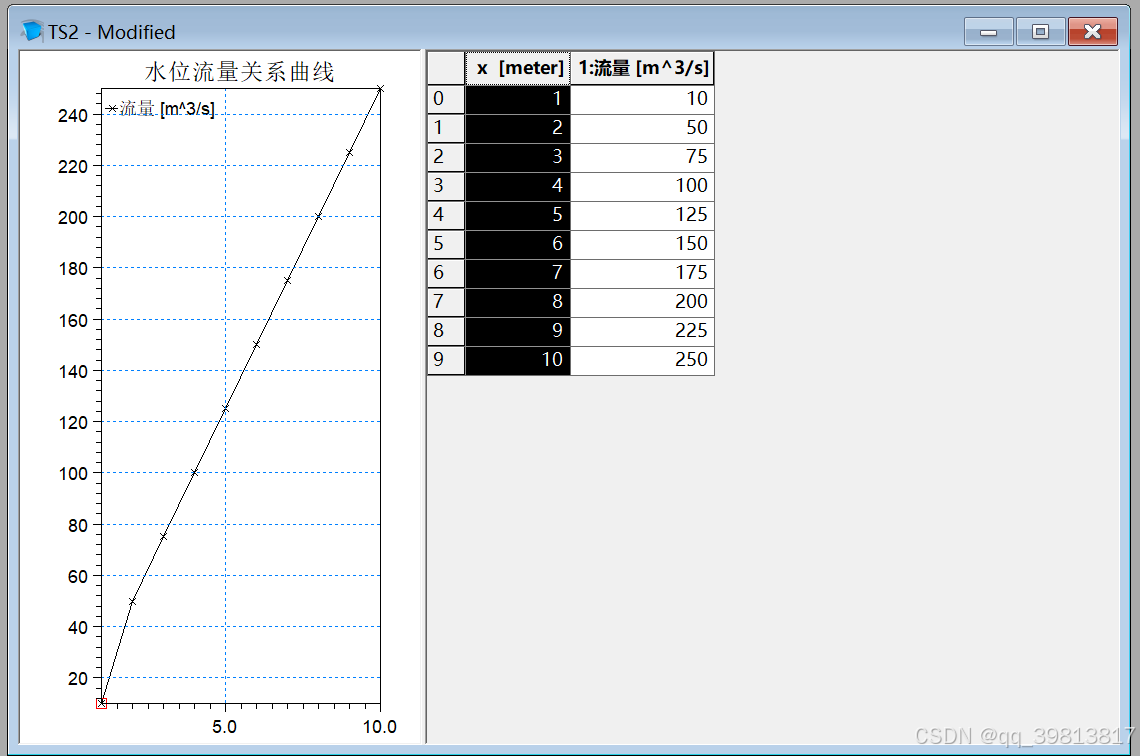

如果碰到大批量的数据或者关系节点制作的比较密，可以用鼠标点击X列，直接进行粘贴关系数据。

5.导入模型

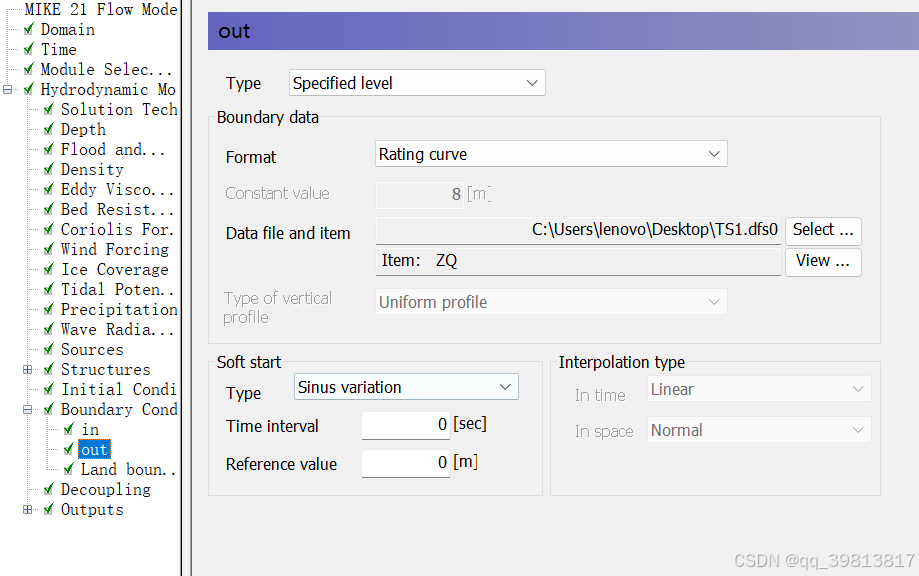

按照上图参数进行更改即可完成导入，注意图片中，横轴时水位，纵轴时流量，这与常规的水位流量关系曲线的坐标轴定义刚好相反。

---

总结

以上就是Mike21中，水位流量关系曲线的制作和应用，希望可以在建模过程中对大家有所帮助。
