SystemC学习使用记录

一、概述

对于复杂的片上系统，在进行RTL编码前，需进行深入的系统级仿真，以确认设计的体系结构是否恰当、总线是否能满足吞吐量和实现性要求以及存储器是否浪费，所进行的这些仿真要求在芯片的仿真模型上运行大量的软件，以覆盖所需的功能¹。

SystemC的特征

SystemC是C++的标准库

为什么要用SystemC取代C++进行系统级建模？
原始的C++模型程序必须手工转换为Verilog/VHDL，而SystemC可以用于描述不同的抽象级别（系统级、寄存器传输级等）
SystemC官网

SystemC的开发流程

环境安装

源码包官网
安装步骤参考

cd /home/user/dir
./configure -prefix=INSTALL_DIR     #用-prefix=指定要安装到的目录路径，此路径必须已经存在；
make
make install

使用流程

• SystemC源代码可以使用任何标准C++编译环境进行编译，生成可执行文件
• 可以生成VCD格式的波形文件，可以用simvision/dve等工具查看波形
• 使用综合工具（如Cynthesizer）可以将SystemC的RTL级描述综合为Verilog代码，也可以使用体系结构综合工具（如ESLFlex）总和为包括软件和硬件的片上系统。

SystemC的建模精度

周期精确模型

仿真速度很慢，什么功能都可以模拟，但一般适合做硬件RTL验证。

非定时模型

仿真速度很快，但是包含信息较少，适合定义设计规范，也可以结合先进的综合工作用来做软件开发。

松散定时模型

松散定时模型具有时间解耦特性，能极大地提高仿真速度，这是因为每个进程都可以运行一个时间片之后切换到下一个进程，从而模型的一部分可以在当前仿真时间之前进行。
既可以做软软件开发和软件性能评估，也可以做体系结构分析和硬件验证

近似定时模型

通过非阻塞传送接口支持，主要用于体系结构探索和性能分析。
在近似定时模型中，一个事务被分为多个相位，由不同的时间点进行分割，一个非阻塞传送中存在多个定时点，不同传送相位可以分别用时间标注。在基础协议中，基本的时间点包括请求的开始和结束、应答的开始和结束。特定的协议可以包括更多的时间点，但可能导致与通用净核不兼容。
每个进程根据SystemC调度器的时间进度执行，使用两种延迟目标延迟和发起延迟（即目标接收延迟），延迟一般使用wait(delay)和notify(delay)实现。

相关资源

SystemC相关项目和库

VCML

用SystemC描述的SoC组件模型库。
vcml GitHub

or1kmvp

是基于OpenRISC1000的多核虚拟平台，能够运行Linux的交互界面。
or1kmvp GitHub

NVDLA

Nvidia用VCML构建的深度学习加速器
vcml-nvdla GitHub
NVDLA Quick Start

Paranut

使用SystemC搭建的risc-v架构的SoC系统，没有使用TLM。
Paranut GitHub

二、语法

模块定义

SC_MODULE

SystemC库种定义的一个宏，用来定义一个新的C++结构体，类似硬件模块

SC_MODULE(sram8x256)
{
.....
}

SC_CTOR

构造函数，除了完成C++种所要求的基本功能外，构造函数还用于初始化进程的类型并创建进程的敏感表。

SC_CTOR(sram8x256)
{
......
}

端口和信号

专有数据类型

sc_int/sc_uint/sc_bigint/sc_biguint/
sc_bit：2值单bit数据类型
sc_logic：4值单bit数据类型

用户自定义数据结构类型

typedef struct _frame{
......
} frane;

抽象端口

class direct_if
	:public virtual sc_interface
{
.....
}

sc_in/sc_out/sc_inout/sc_signal

端口类型，端口使用的数据类型可以时C++的数据类型，也可以是SystemC专用数据类型。

sc_in_clk  clk;   //端口定义，特殊情况，时钟定义
sc_in<sc_uint<8>>   wr_data;  //端口定义
sc_signal<sc_logic>   addr[16];   // 信号定义

read()/write()

通过read()和write()函数对信号读取和赋值

addr_o.write(addr_i.read());  //将addr_i的值赋给addr_o的值

敏感表

sensitive

sensitive为SC_METHOD和SC_THREAD进程设置敏感表

SC_METHOD(main);
sensitive<<clk_i.pos()<<rst_i.pos();

静态进程创建和调用

SystemC中进程是一个基本执行单位，被调用来仿真目标系统的行为。
在SystemC中，进程不是层次化的，一个进程中不能包含或者直接调用其他进程，但进程可以调用非进程的函数和方法。

SC_METHOD

使用该进程调用方法，当敏感表有事件发生，该进程就会被调用。只有该类进程返回后仿真系统的事件才有可能前进，因此该类进程中不能使用wait()这样的语句。
SC_METHOD进程的敏感表在模块的构造函数内设定。

SC_THREAD

线程进程，该调用方式下线程能够被挂起和重新激活。线程进程使用wait()挂起，当敏感表中有时间发生，线程进程被重新激活运行到遇到新的wait()语句再重新挂起。当该进程一旦推出，将不能再次进入。

可以用来描述testbench的输入激励和输出捕获

SC_CTHREAD

钟控线程进程，继承于线程进程，只能再时钟的posedge或negaedge被触发或者激活，更接近于实际硬件的行为。

时序控制

wait()

用于SC_THREAD和SC_CTHREAD。用于将进程挂起等待下一个事件发生重新激活被挂起的进程。

wait();    //等待敏感表中有事件发生
wait(const sc_event& );   // 等待事件发生
wait(100, SC_NS);    // 进程将被挂起100ns后激活
wait(100, SC_NS, e1);   // 如果100ns内有事件e1发生，或者时间超过了100ns，进程将被激活

三、常用用法

仿真流程

sc_main()

sc_main是将设计中所有模块连接在一起的顶层函数，并引入时钟和波形跟踪。

int sc_main(int argc, char * argv[])
{
......
}

sc_start()

控制所有时钟的产生并在适当的时刻激活SystemC调度器。调度器控制整个仿真过程中的调度工作，包括激活进程，产生延迟、计算和更新变量和信号的值。
sc_start()只在sc_main()中调用。

sc_start();   // 没有参数，表示仿真一直进行直到遇到sc_stop()函数。
sc_start(1000);  // 仿真持续1000个时间单位停止或者期间遇到sc_stop()停止

波形跟踪

SystemC可以将仿真结果保存为VCD格式

• 只有在整个仿真期间都存在的信号和变量才能被追踪，及模块中的信号和数据成员能被跟踪，函数的本地变量只有在被调用是才存在，所以不能跟踪
• 任何类型的信号和变量都可以被跟踪

int sc_main(int, char **)
{
	sc_in<int>  datain;
	sc_trace_file * my_trace_file;
	my_trace_file = sc_create_vcd_trace_file("Wave");  // 产生一个Wave.vcd文件
	......
	sc_trace(my_trace_file, datain, "DataIn");     // 跟踪信号datain，datain在波形文件中被保存为DataIn
	......
	sc_close_vcd_trace_file(my_trace_file);   // 关闭打开的波形文件
	......
	return 0;
}

信息打印

SystemC定义了几种打印等级，INFO和WARNING可直接打开，ERROR类型由SystemC仿真器抛出异常，用户定义的异常处理代码去处理，对于FATAL，则停止仿真。

SC_REPORT_INFO( msg_type, msg);
SC_REPORT_WARNING( msg_type, msg);
SC_REPORT_ERROR( msg_type, msg);
SC_REPORT_FATAL( msg_type, msg);
sc_asserrt( expr );    // 打印的等级严重程度为FATAL

set_actions

修改打印等级

时钟相位关系

sc_set_time_resolution()
sc_set_default_time_unit()

四、事务处理级建模（TLM）

事务指两个时间点内发生的不可分割的活动。可以是一次总线读或写事务

接口、端口、通道、模块间的关系

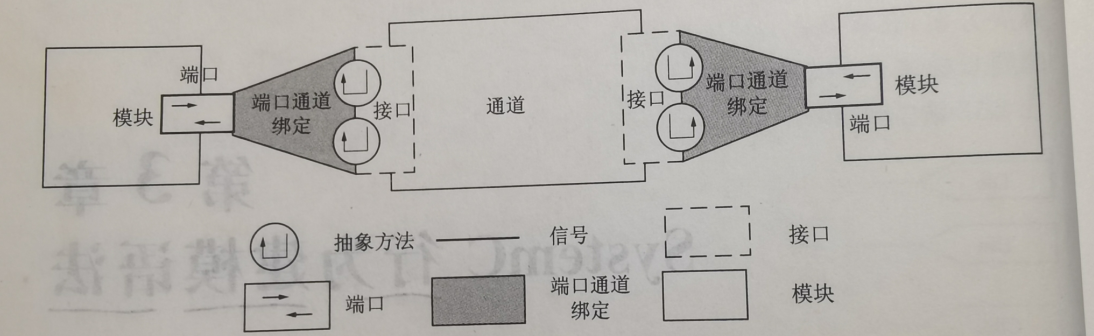

为了支持TLM，systemc中定义了接口（interface）、端口（port）和通道（channel），三者和模块的关系如图¹所示。

接口

接口是C++抽象类，即该类中只定义一组抽象方法，但不定义具体实现，这些方法都以纯虚函数的方式实现。
sc_interface是所有接口类的父类。

端口

端口总是与一定的接口类型相关联，端口只能连接到实现了该类接口的通道上。模块中的进程可以通过端口使用通道提供的方法，且只能通过端口访问通道，

通道

1个通道可以继承一个或多个接口，接口定义的抽象方法在通道中实现，但通道自己却不能调用。通道分为基本通道和分层通道。

例如两个模块source和sink通过FIFO通信，可以定义一个FIFO接口，并分为读接口和写接口，代码如下：

class fifo_write_if:public sc_interface{
	bool fifo_write(T data)=0;
	...
}

class fifo_read_if:public sc_interface{
	bool fifo_read(T& data)=0;
	...
}

SC_MODULE(Source) {      //source模块中调用FIFO
	sc_port<fifo<int>>  fifo_write_port;
	.....
	fifo_write_port->fifo_write(data);
	......
}

SC_MODULE(Top) {
	fifo<int, DEPTH> fifo1;
	Source Source1;
	SC_CTOR(Top) {
		Source1.fifo_write_port(fifo1);
		......
	}
}

基本通道

基本通道不包含任何进程，也不对外展现任何可见结构，也不能调用其他基本通道。

1. sc_fifo
2. sc_signal
3. sc_signal_rv
4. sc_buffer
5. sc_sephmore
6. sc_mutex

sc_mutex

互斥通道

sc_mutex protect;
......
protect.lock();
......
protect.unlock();

sc_fifo < T >

已实现好的FIFO通道，T指存储的数据类型。

sc_fifo<packet> fifo2(4);

sc_semaphore

信号量，限制同时使用某共享资源的进程的数量。

分层通道

分层通道本身是一个模块，实现了一个或多个接口，当然也可以调用包括基本通道在内的其他通道。相比基本通道，分层通道包含进程，可以直接操作其他通道。
分层通道能够建模复杂的硬件模块，例如片上总线（AMBA、OPB总线）。当通道的结构层次很明显，或者通道中包含进程时，一般会使用分层通道

动态进程创建和调用

动态进程创建允许在同一个函数方法中自动船舰和分配多个进程，用于临时断言检查、处理临时性的并发事件。

1. sc_spawn(…)
2. sc_spawn_options
3. SC_FORK
4. SC_JOIN
5. sc_process_handle::wait()
6. sc_bind
7. sc_ref
8. sc_cref

五、TLM2.0

TLM2.0是专门为建模存储器映射的片上总线而设计的SystemC模型库。
事务对象是一个C++类，TLM2.0预定义了一个通用净核类和相应的基础协议，以进一步保障不同提供商提供的模型互联互通。

核心接口

事务发起者和目标模块必须遵守的接口标准，包含四种：阻塞、非阻塞传送接口、DMI和调试传送接口

阻塞传送接口

支持松散时间模型。发起者通过调用一个函数就可以完成一个非阻塞事务处理。

class ...
{
	public:
		virtual void b_transport(TRANS& trans, sc_core::sc_time& t)=0
}

b_transport(TRANS& trans, sc_core::sc_time& t)是欸阻塞事务处理接口的方法。trans是事务，t是双向时间参数。当发起者通过b_transport访问目标时，t为事务处理发起的时间；当目标返回时，t为事务处理结束时间。

非阻塞传送接口

非阻塞传送接口用于支持建模近似时间模型，该模型用于描述发起者和目标之间的事务处理过程的多相位的细节，每个相位都有一个明确的定时点。非阻塞接口有
tlm_phase是非阻塞传送接口模板类的缺省相位类型。tlm_phase的值有5个：UNINITIALIZED_PHASE=0, BEGIN_REQ=1, EDN_REQ, BEGIN_RESP, END_RESP。

事务定义

可以使用C++类来表示事务

class bus_payload     // 定义
{
	public:
		unsigned int address;
		......
};

bus_payload bp;      // 例化

开源项目

NVDLA

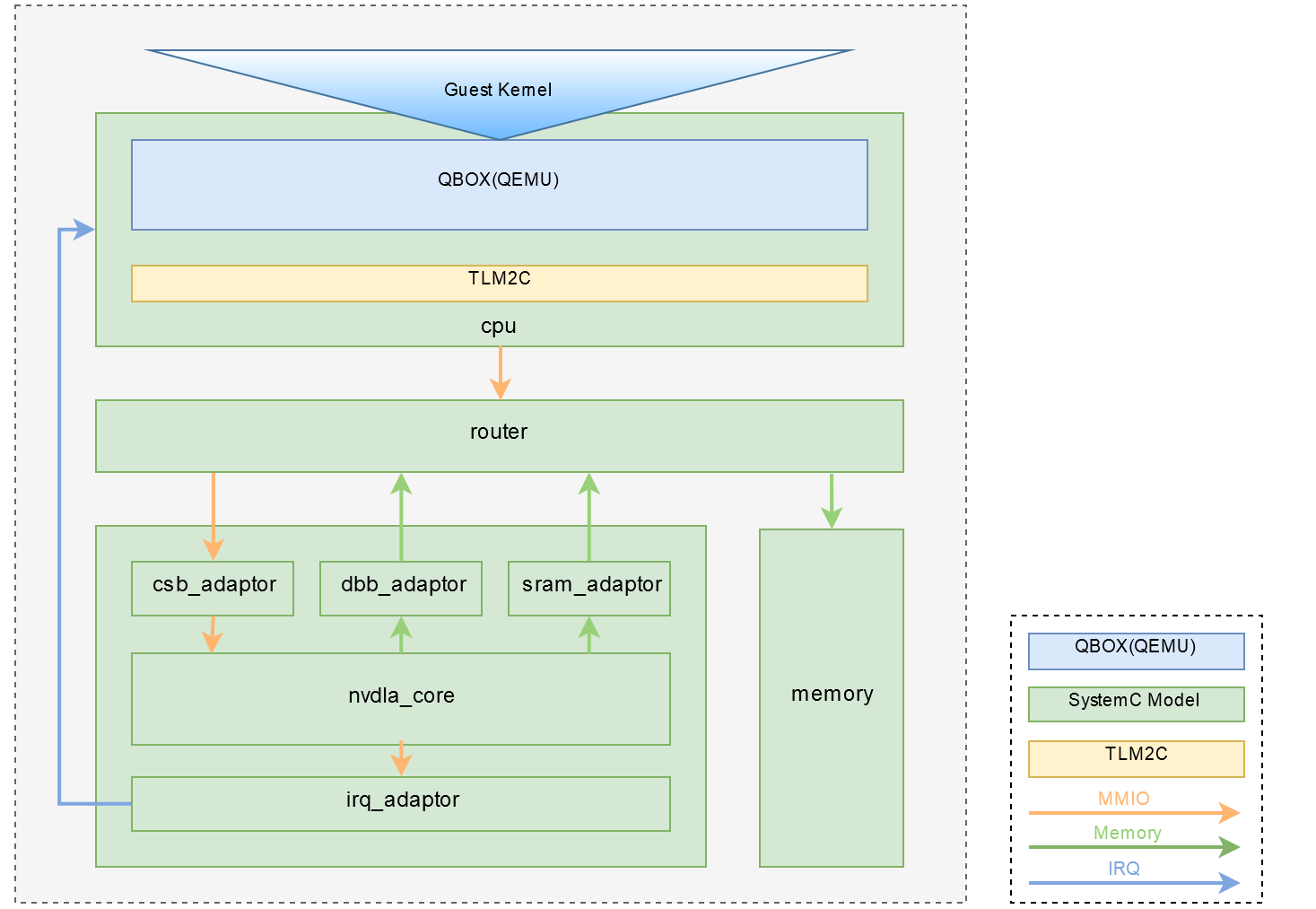

虚拟仿真平台

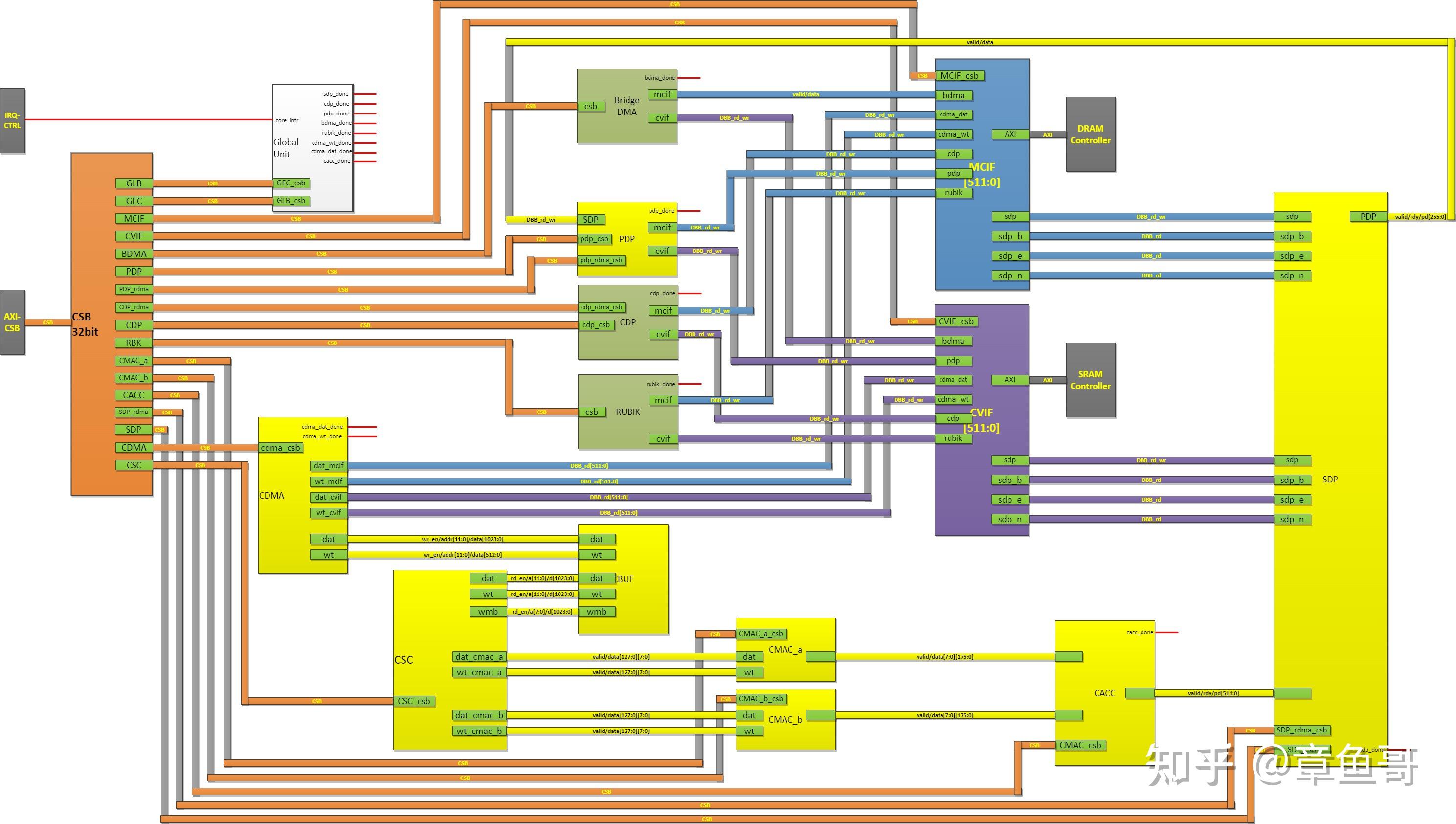

NVDLA 加速器硬件架构

NVDLA Quick Start

参考文献

---

1. 李挥,陈曦, SystemC电子系统级设计 ↩︎ ↩︎
