滞回比较器的分析及同相滞回比较器设计

一、滞回比较器原理

滞回比较器，在单线电压中，通过引入正反馈，检测两个不同的电压值，使比较器输出高电平或者低电平。

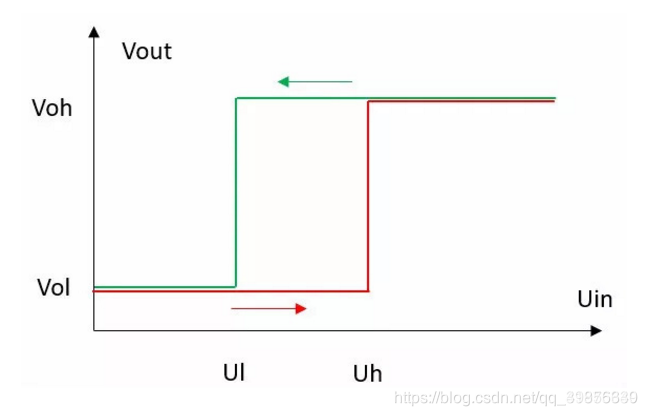

1、同相滞回比较器：同相端输入检测信号，反向端输入基准电压，当输入电压高于Uth时，比较器输出高电平，当输入电压低于Utl时比较器输出低电平，在两者之间保持。

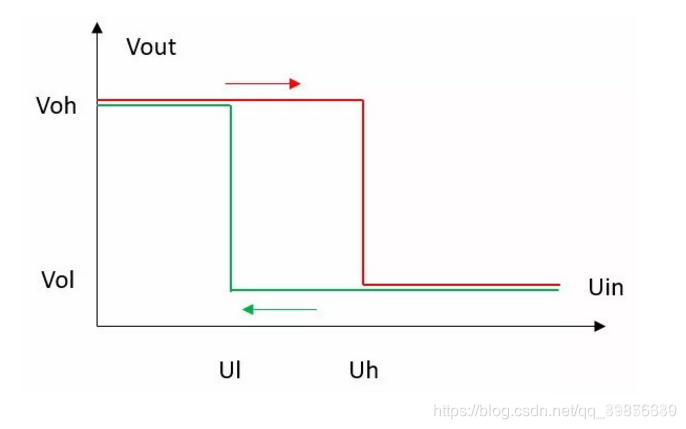

2、反相滞回比较器：同相端输入基准电压，反向端输入检测信号，当输入电压高于Uth时，比较器输出低电平，当输入电压低于Utl时比较器输出高电平，在两者之间保持。

二、电路设计

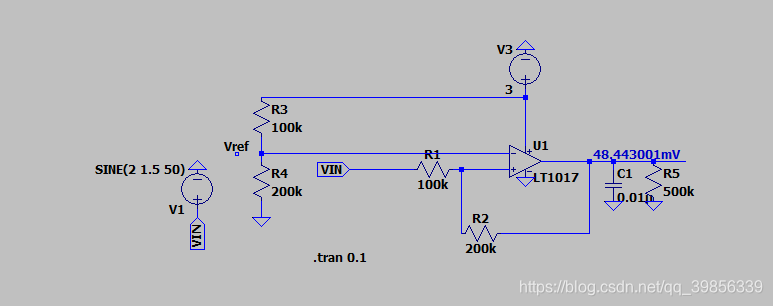

设计一个同相滞回比较器，电路如图所示：

电路分析：
Vp=Vin＊R2/（R1+R2）+Vout＊R1/(R1+R2）

其门限为
Uh=Vref＊（R1+R2）/R2
Ul=(Vref-Vout* R1/(R1+R2)）*（R1+R2）/R2
门限宽度为：

∆U=Uh-Ul=Vout* R1/R2
（也可以按照上述分析，类推反相滞回比较器，读者可自行推断）

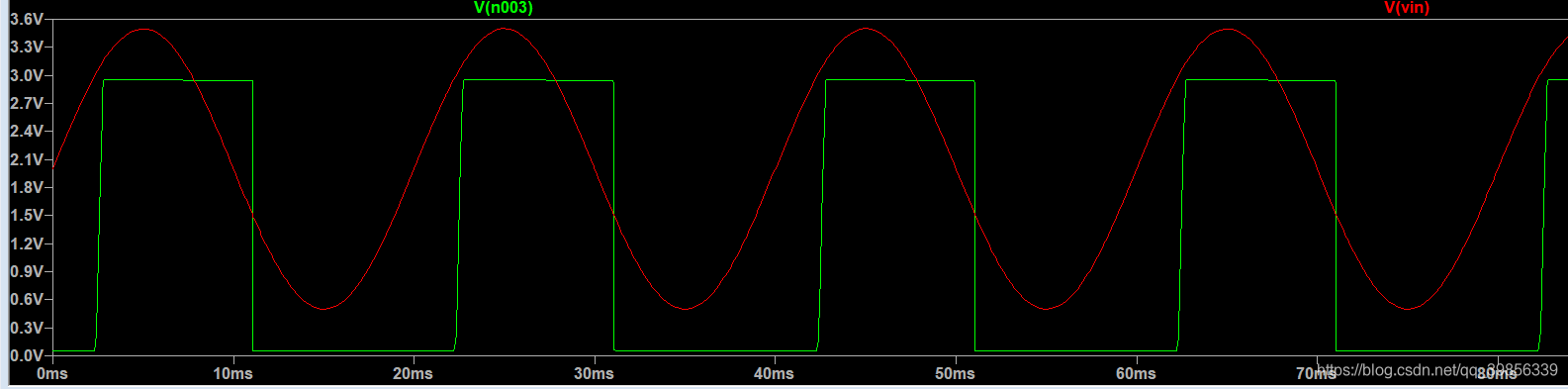

三、仿真结果

注意：
1.这里基准电压由电源通过R3和R4分压产生，一般不能使基准电压和电源相同

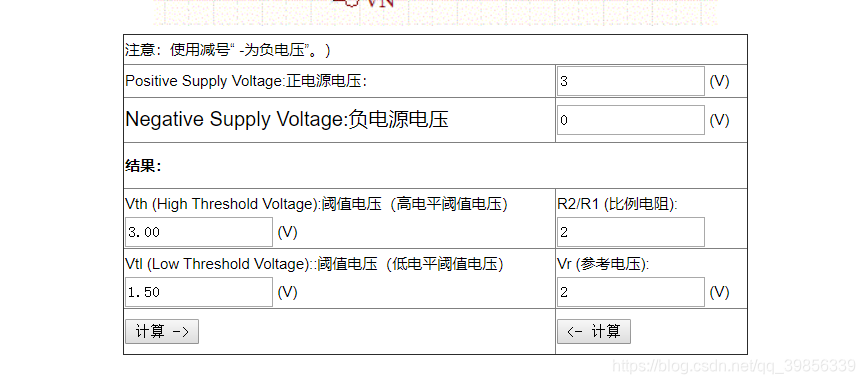

2. 以下网址，为电子发烧友迟滞比较电路参数计算器，输入已知的三个参数可计算出剩余的两个参数。
link
网址中的滞回比较器也为同相滞回比较器。
