Agilent34401A数字万用表串口发送数据使用说明

1. 安捷伦34410A万用表可以通过背后的RS232接口与电脑连接，进行串口通信。

2. 仪表的串口有两种工作方式，一种是交互模式–既能接收命令，又能发送数据，另一种则是只发送模式。

3. 交互模式对应的串口地址模式为21 ，只发送模式对应的为31，可以通过仪器面板菜单按键设置。

4. 串口的工作波特率、验证位、停止位等都可以设置，默认为最高波特率9600，无数据校验，1bit停止。

5. 交互模式，命令协议默认采用的是SCPI协议，这是一套广泛的标准，具体的命令细节可以结合使用手册。值得注意的是命令的每一行要求以换行结尾，例如串口发送窗口输入命令"*RST"，需要再敲一个enter换一行后再发送。

6. 只发模式需要通过按键面板设置，按键基本上有两种复用功能，即按键中央的和按键下方的两种。

7. 进入设置菜单：开机下，先按shift键，再按"<"进入。

8. 设置菜单内，功能按键为面板menu圈定的几个。左右方向键代表左右切换同级菜单功能，下方向键进入下一级菜单，上返回上一级，enter确认并退出。

9. 设置串口只发模式：进入菜单 - 进入 I/O MENU - 进入 GPIB ADDR （此时按一下右键待数字闪烁，即可表示可以切换功能，上下键切换功能，切换到 TALK ONLY，即只发模式）- 按enter键确认退出.

10. 仪表的发送数据较慢，一秒两三次左右。

一些交互命令：
*RST 复位

*CLS 清除

TRIGger:SOURce? 查询触发源

TRIGger:DElay? [MIN|MAX]

TRIGger:DElay:AUTO{OFF|ON}

TRIGger:DElay:AUTO? 查询自动

DISPlay{OFF|ON} 打开关闭前面板

DISPlay:TEXT “123456789” 显示 123456789

全面的使用命令参考我上传的使用手册

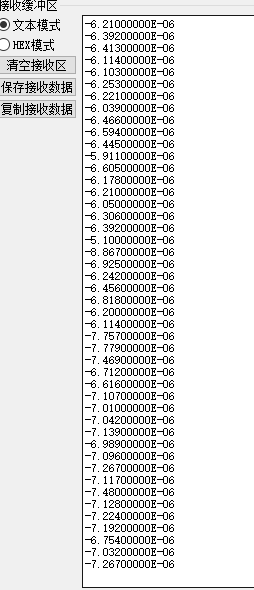

上位机上传数据：

补充：rs232 串口线比较有讲究，尽量用原厂的那个，否则可能可以发送命令，但是接不了数据。
