利用ORCAD/pspice 仿真分析电路的幅度相位谱

1.介绍

orcad配合pspice一直是电路原理图绘制和仿真的主要工具，pspice工具提供了诸如暂态分析、直流分析、交流分析等多个工具。学校主要教的是multisim，对orcad讲得很少，最进要利用orcad对运放构成的电路的频响、相移特性进行分析，发现资料幅度谱资料多而相位分析资料几乎没有。故本文将介绍通过ORCAD来对电路进行交流分析，绘制出幅度响应和相位响应曲线这一流程。所用工具，orcad16.6。

2.搭建电路原理图

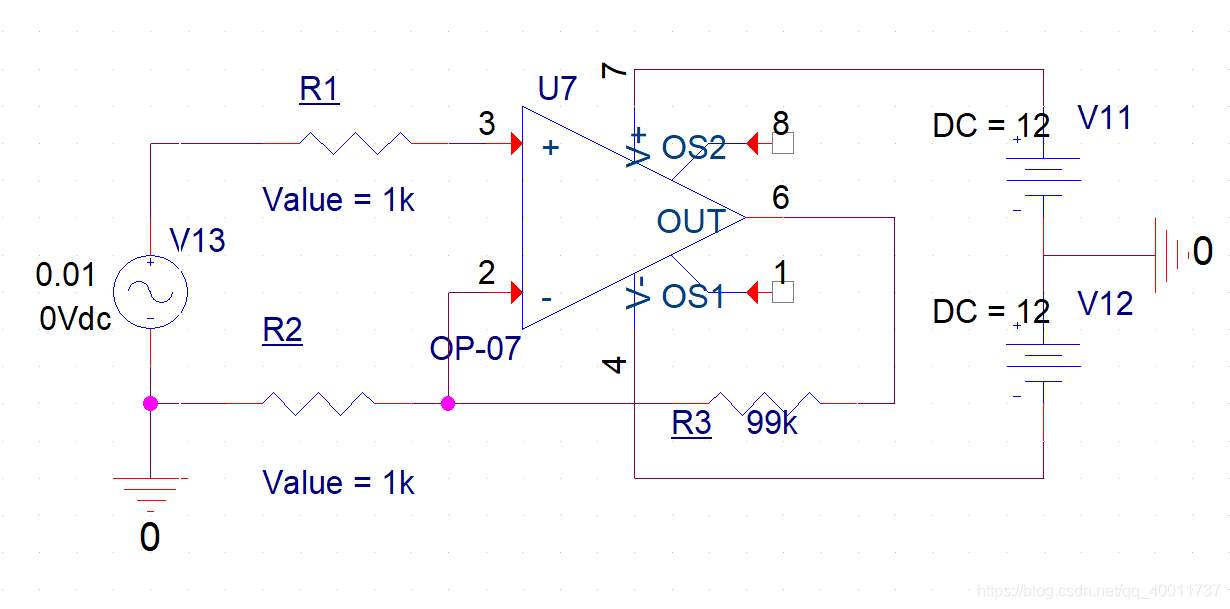

如下图，搭建运放op07的100倍同相放大电路：

有两点值得注意：
1.需要仿真的电路的器件要从pspice库中选取，如op07需要在 library/pspice/opmax 库中调用，而非library/opmax库中。
2.作交流分析时激励源选择source库中Vac（注意依然是pspice文件夹下的source库），而不用Vsin。

3.建立仿真文件，进行交流分析

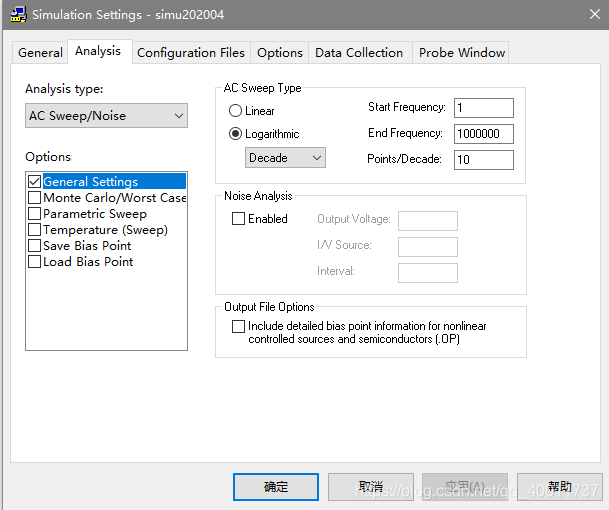

通过仿真工具栏的波形窗按钮，建立simulation profile，选择 AC sweep/noise，设置好扫描频率范围等参数，其他设置默认。

4.仿真、查看输出

点击仿真栏绿色的 run Pspice，开始仿真。仿真已经把所有需要的相关数据计算完毕，然后只需要在原理图添加探针，仿真窗口就会出现相应的波形。当然也可以先添加探针，再仿真，就会直接显示出结果，一样的。

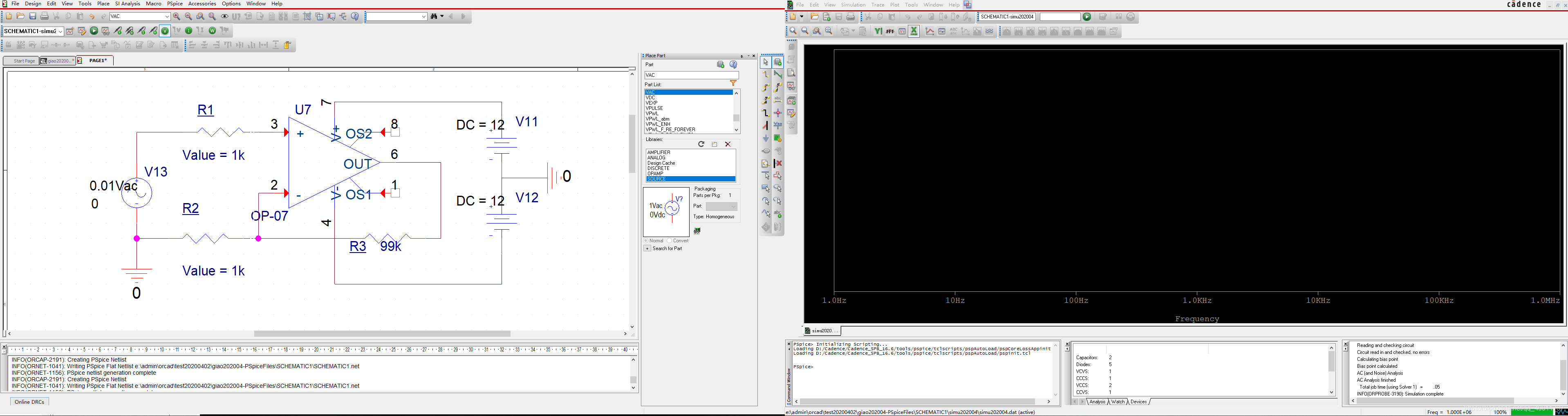

1. 未加探针时

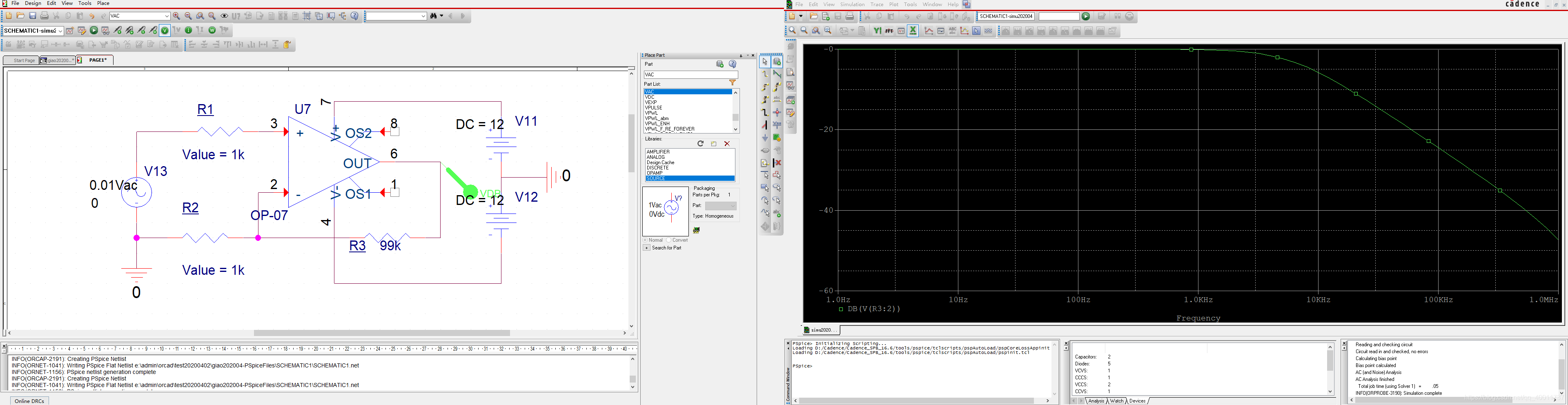

2. 查看幅频特性，可以通过直接添加普通探针到输出端口，也可以选择 菜单栏中PSpice-> Makers -> Advanced 下的专用探针。

这里我们选用makers 下的 dB Magnitude Voltage，得到幅度响应曲线：

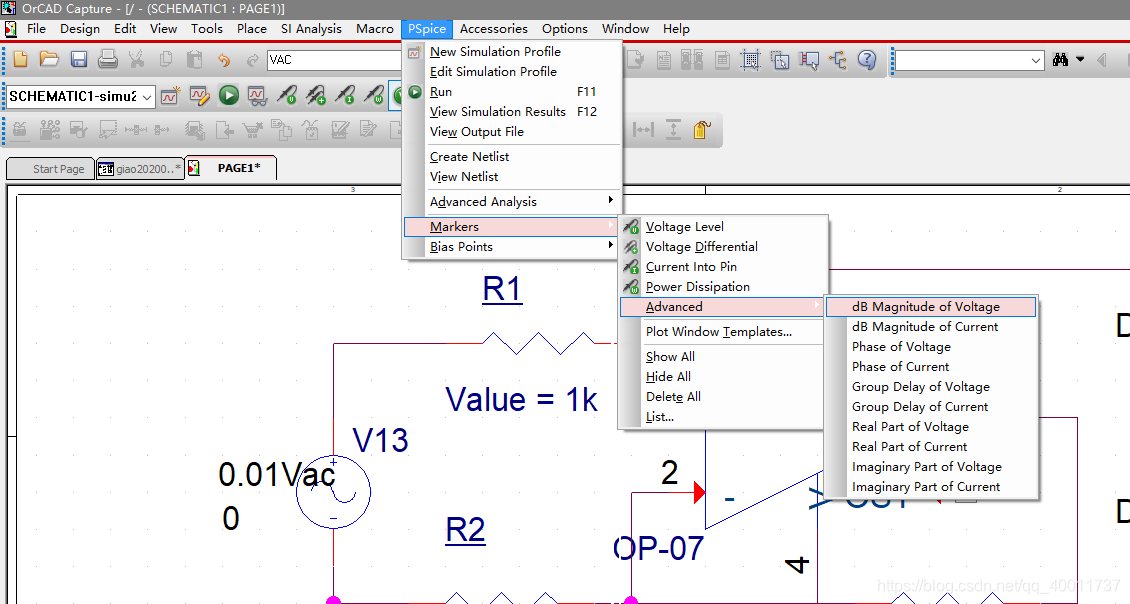

3.查看相位响应波形，同上,添加相位探针，位置在 PSpice-> Makers -> Advanced ->Phase of Voltage（当时我找了很久才发现这玩意儿）。

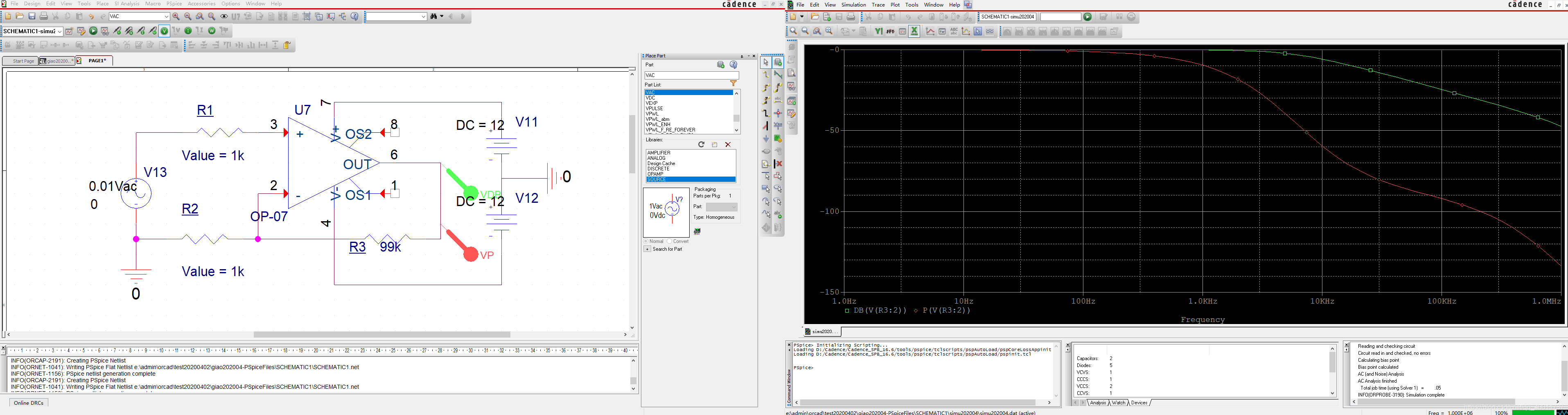

可见多出了一条红色波形，那就是相频曲线了。

4.处理波形显示窗口，添加Y 轴，点击图像下方的图示 ctrl + x ，剪贴到新的Y轴中

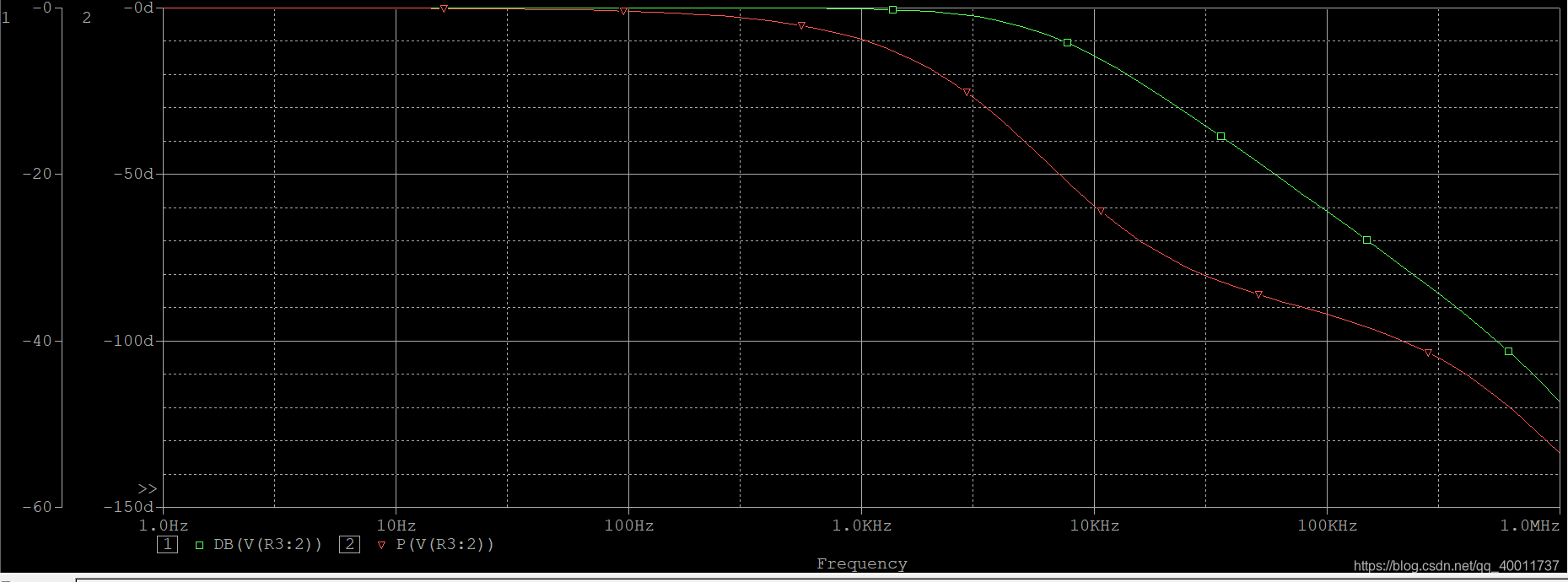

至此，完成。 坐标1 单位 db–20lg（Vo/Vi），坐标2 单位 degree --度。

5.总结

本文利用 orcad16.6 完成了基本运放电路的幅频响应和相频响应曲线绘制。以下三点值得注意：
1.需要仿真的电路的器件要从pspice库中选取，如op07需要在 library/pspice/opmax 库中调用，而非library/opmax库中。
2.作交流分析时激励源选择source库中Vac（注意依然是pspice文件夹下的source库），而不用Vsin。
3.查看相位响应波形,添加相位探针，位置在 PSpice-> Makers -> Advanced ->Phase of Voltage（当时我找了很久才发现这玩意儿）。
