最近准备绘制xilinx的xc7z020clg400-2电路，需要准备前期的引脚、封装、电路的资料，再此汇总便于查阅。
主要参考：
···········1. ug865-Zynq-7000-Pkg-Pinout
···········2. ug933
···········3. ds187
···········4. ug471

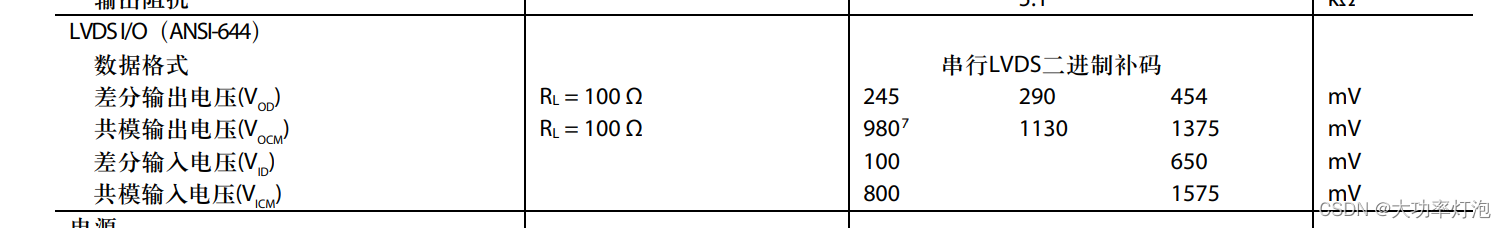

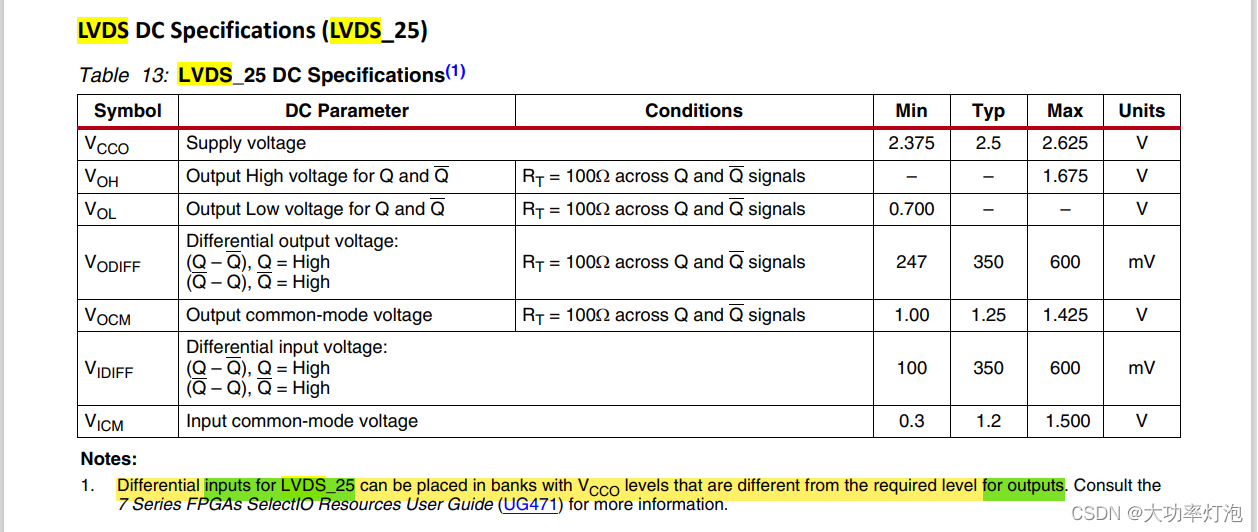

补充与更新：2022.11 ----- 15.LVDS接口使用时注意事项

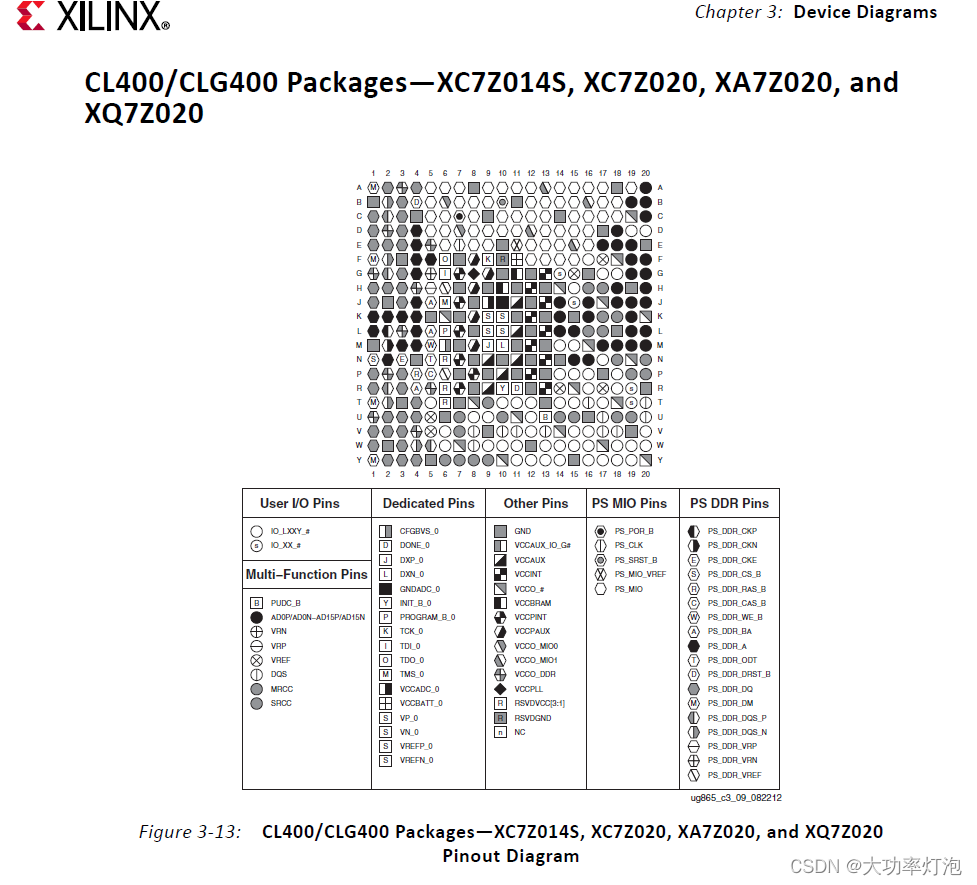

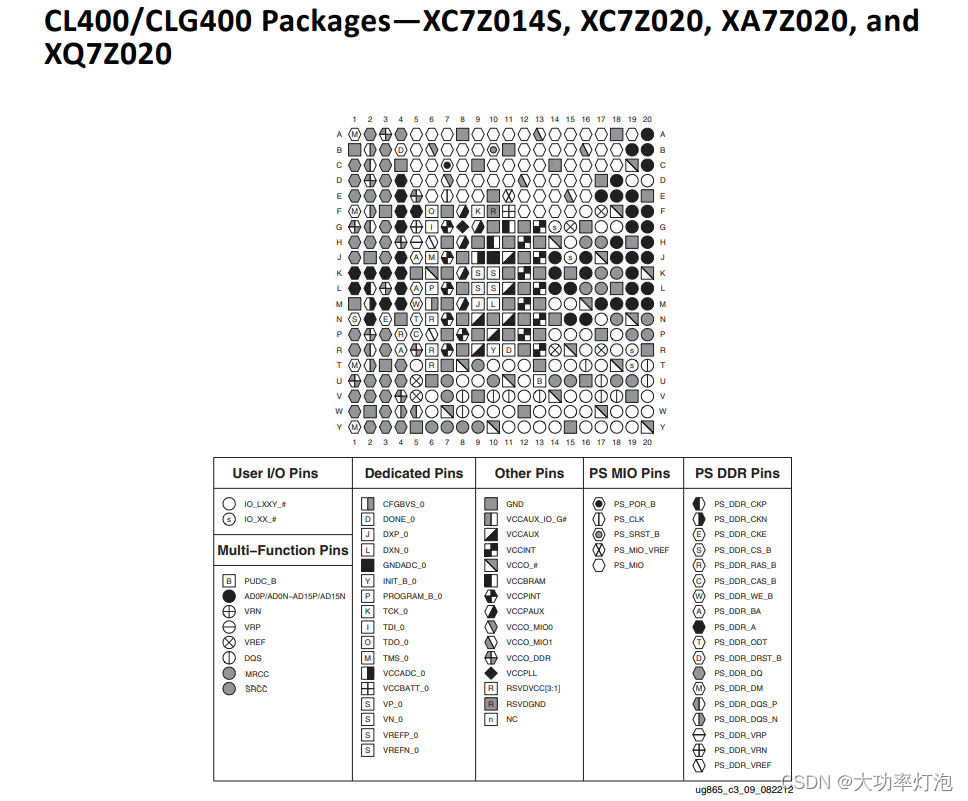

1. 封装预览

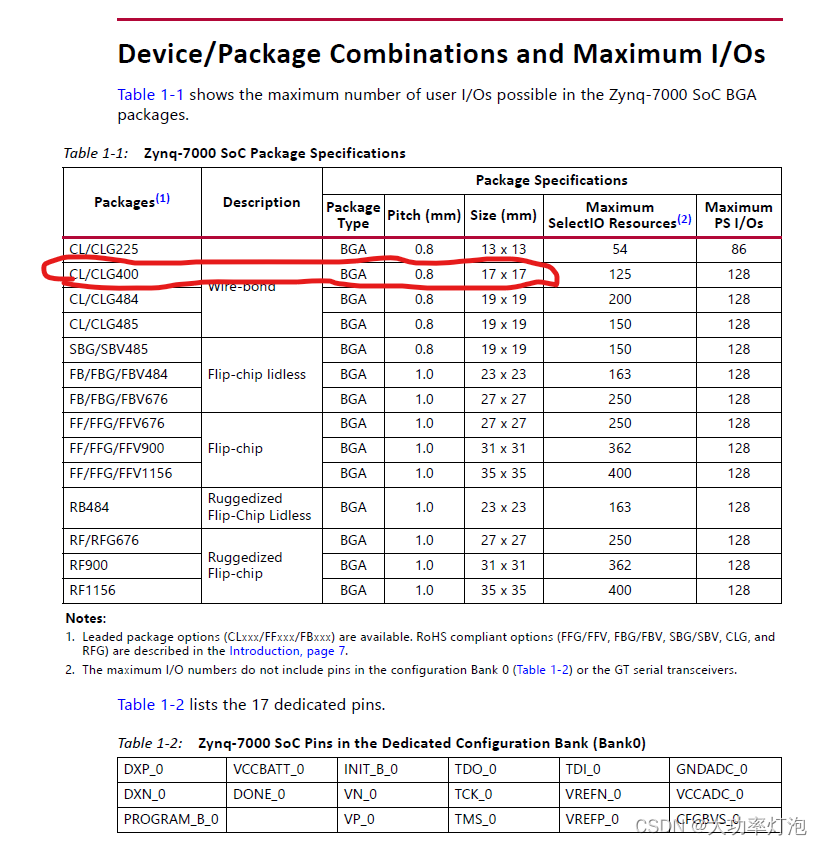

2. 焊球尺寸与chip尺寸

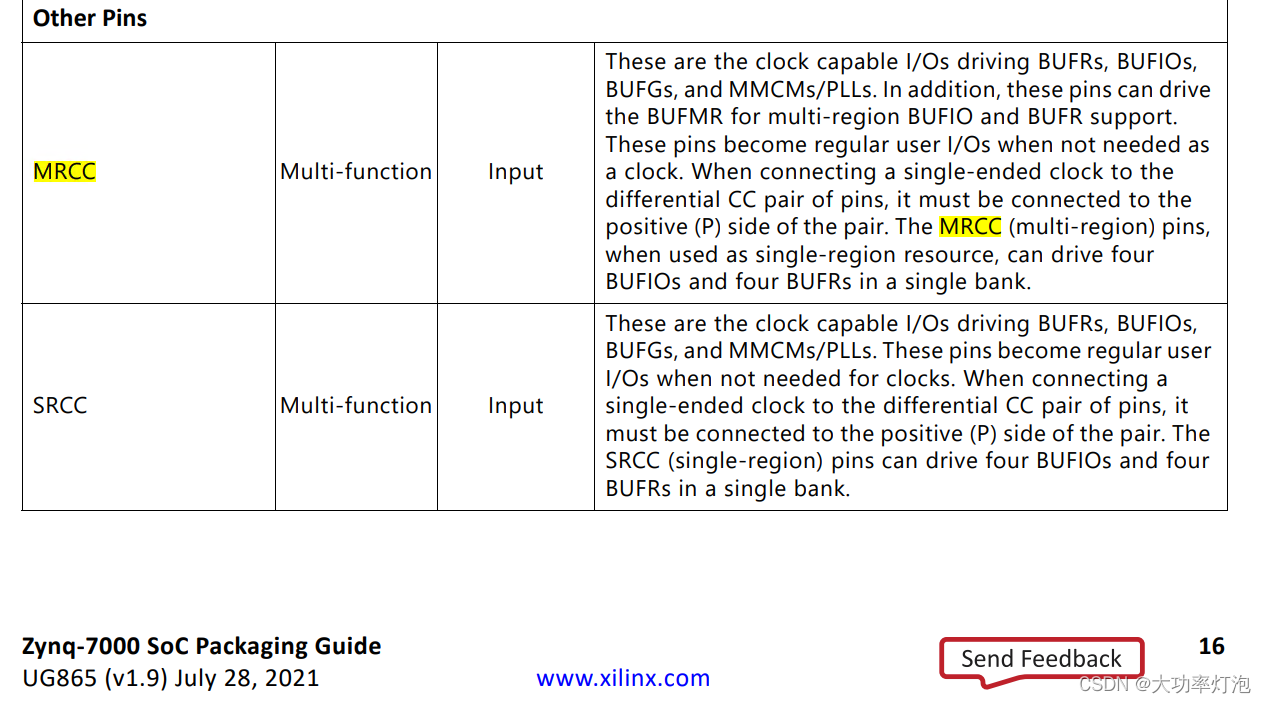

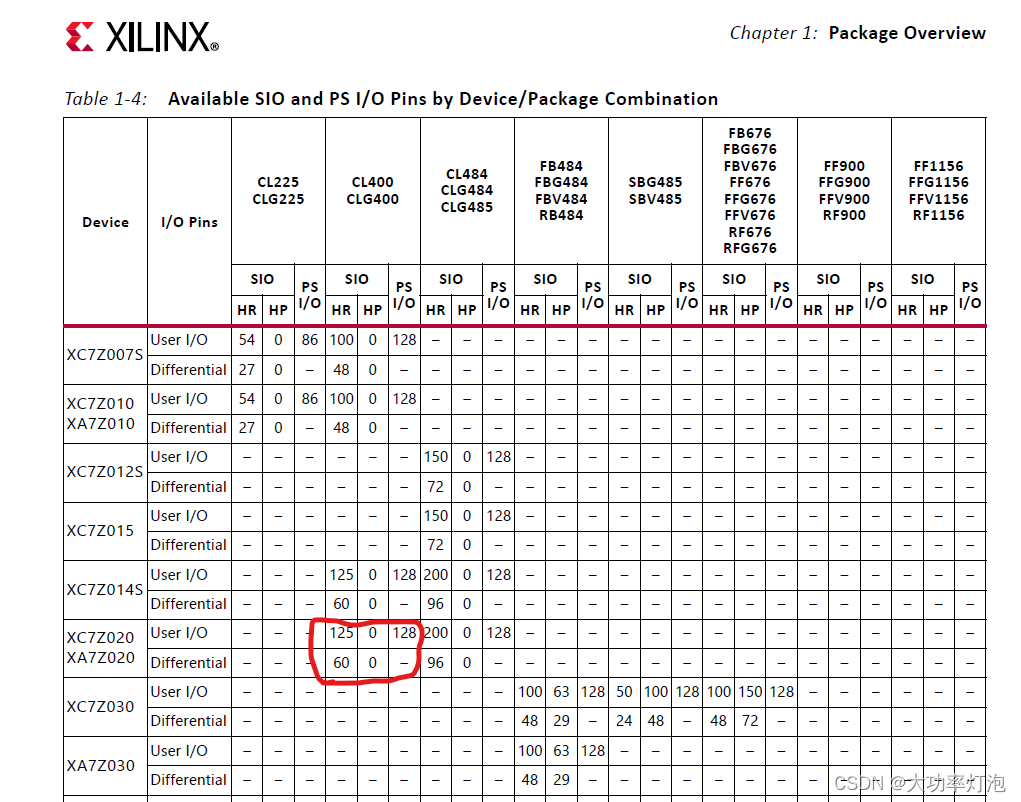

3. IO overview

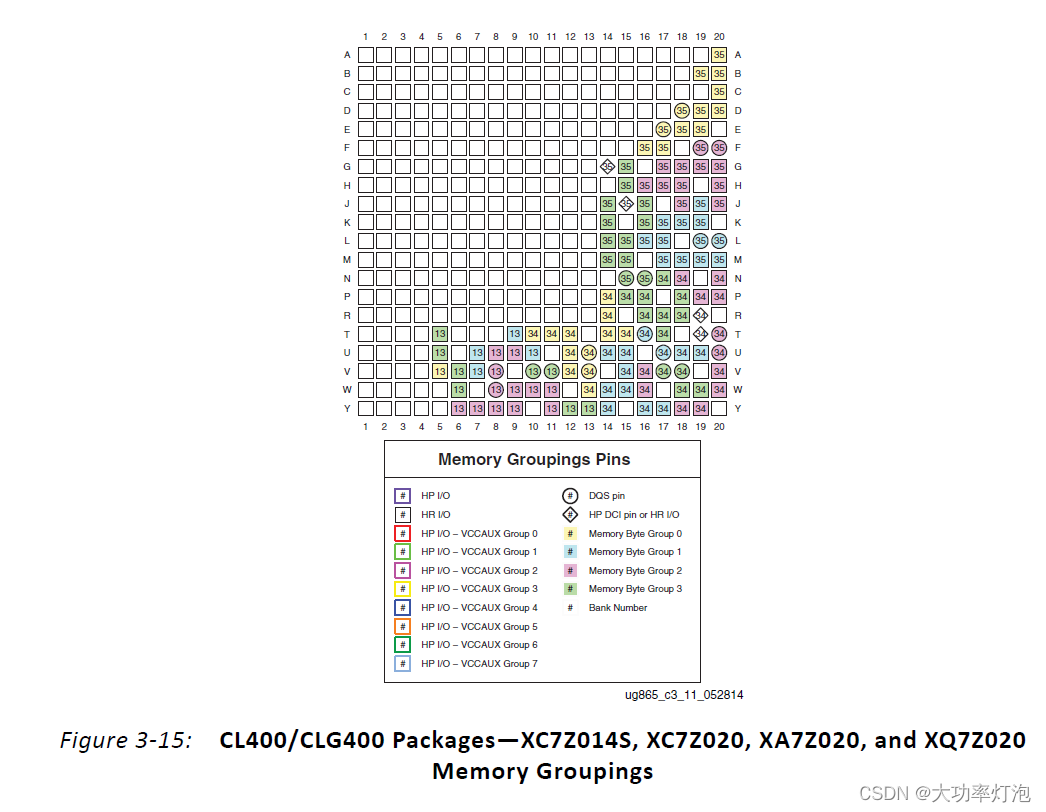

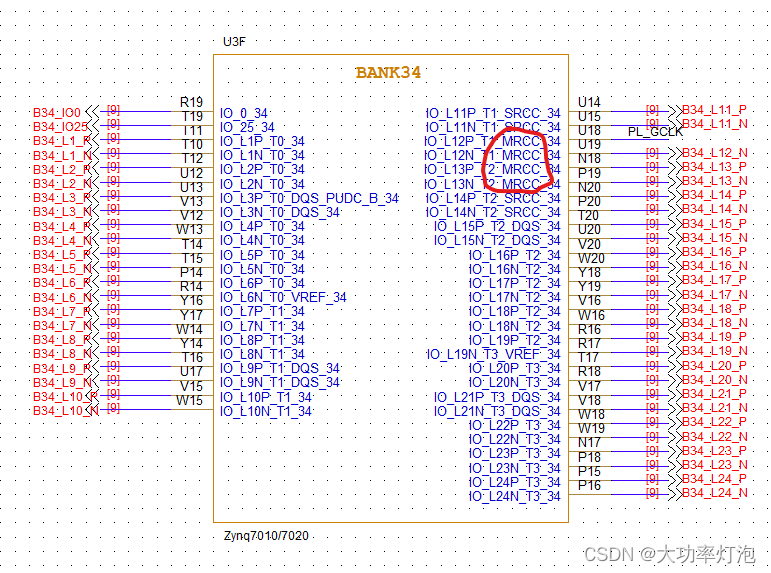

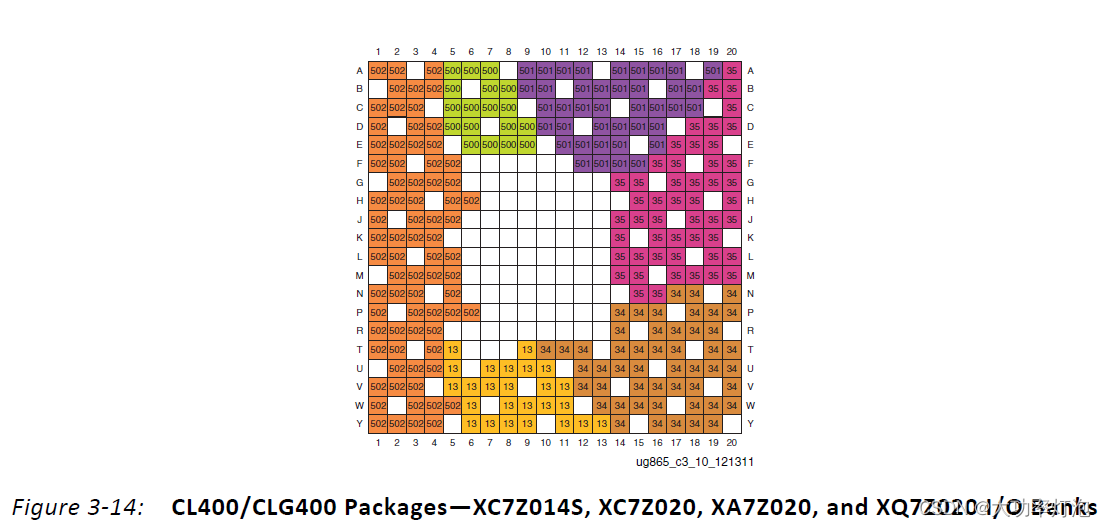

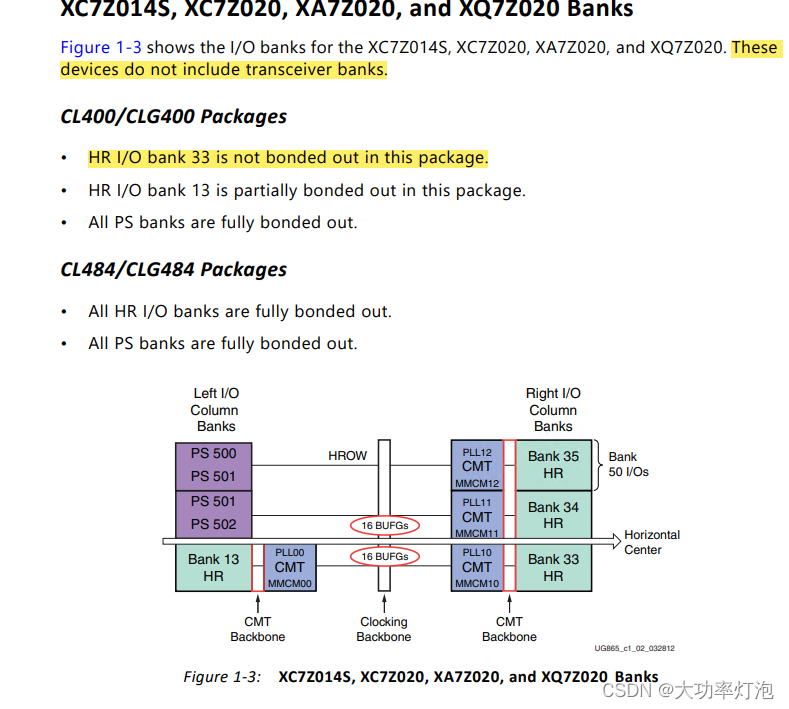

4. IO bank

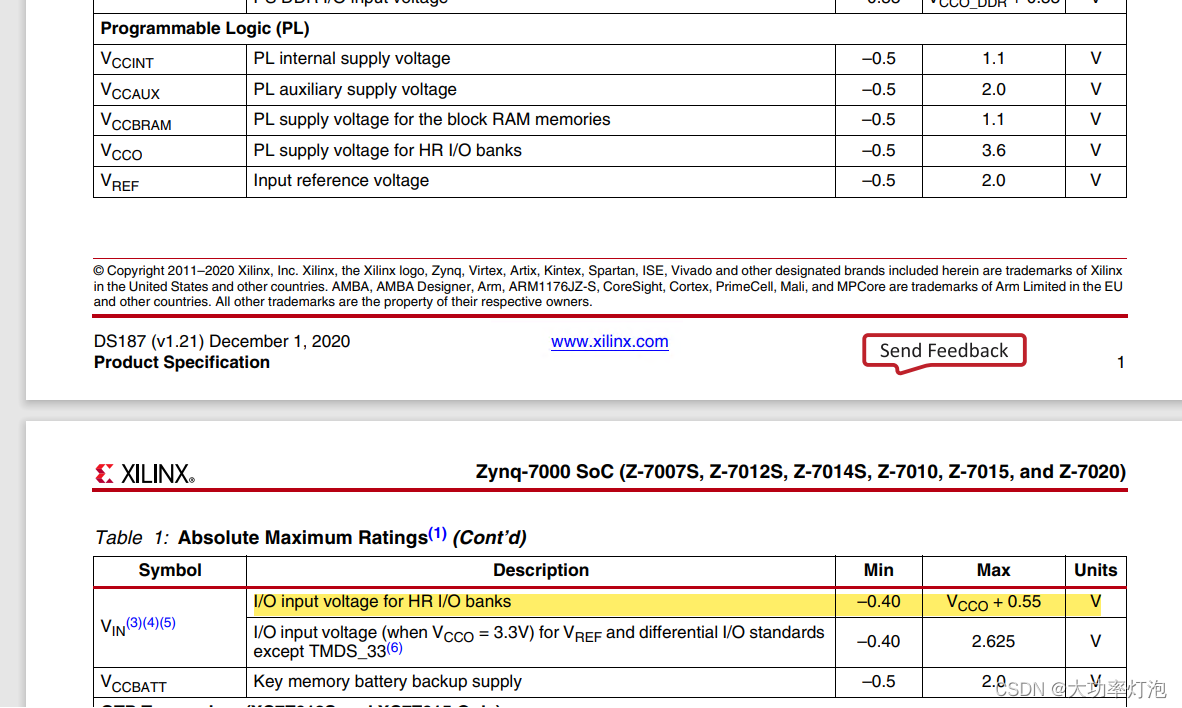

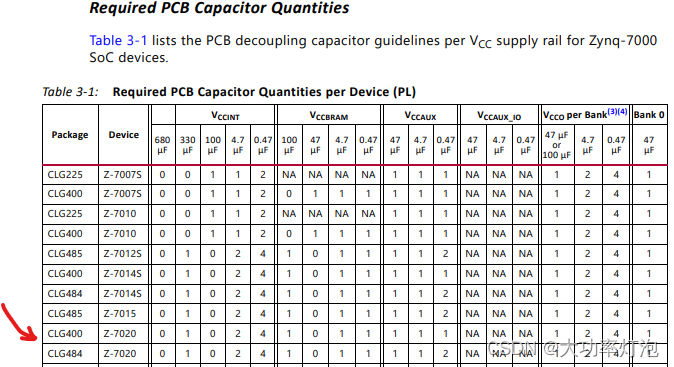

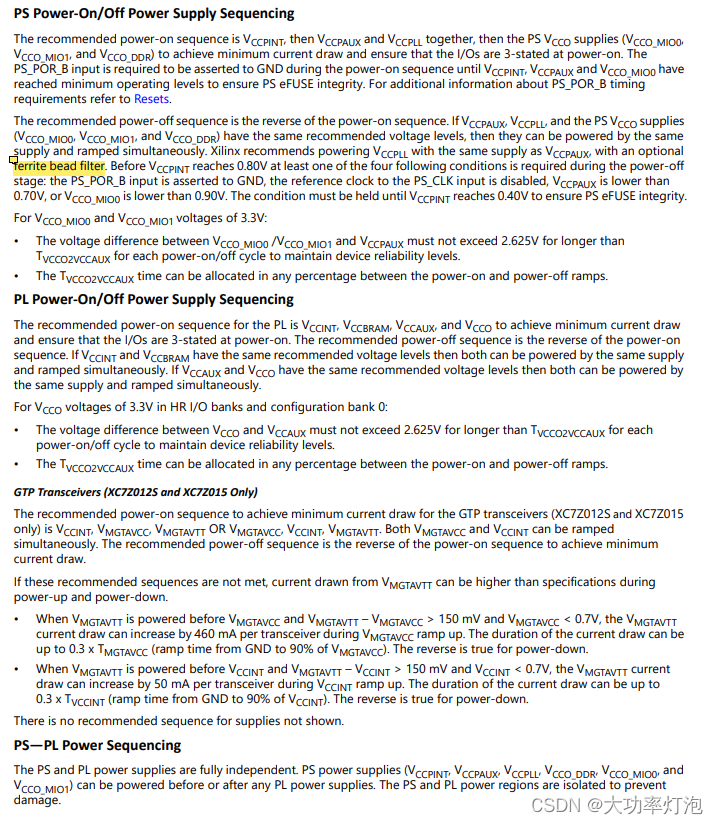

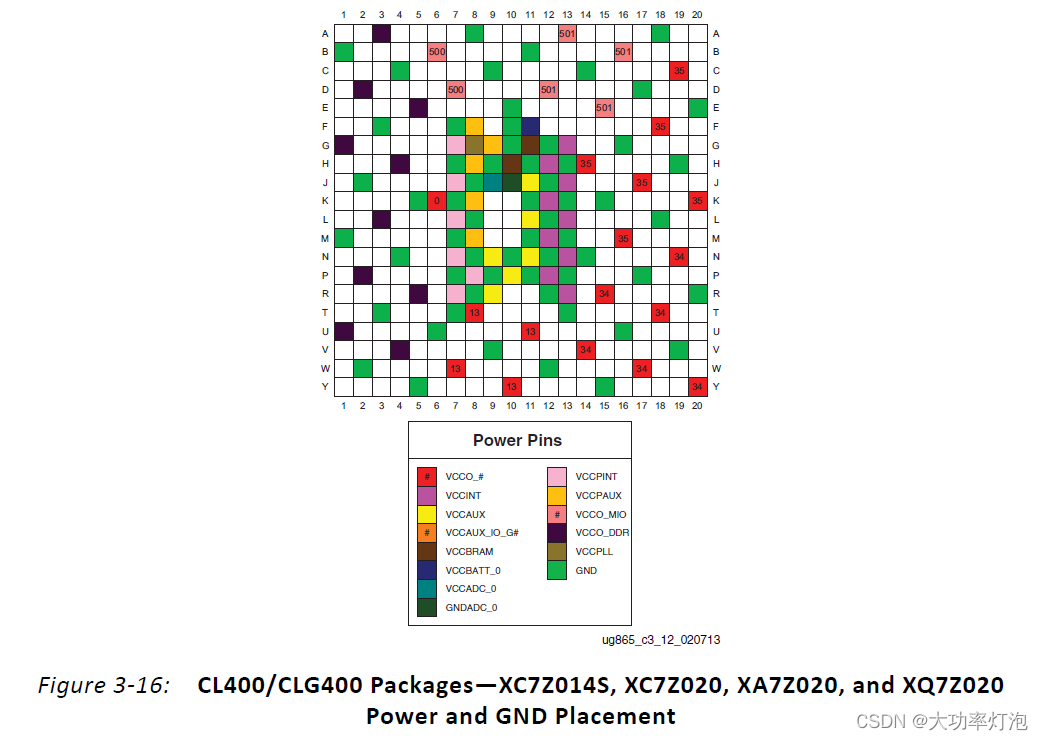

5. power IOs

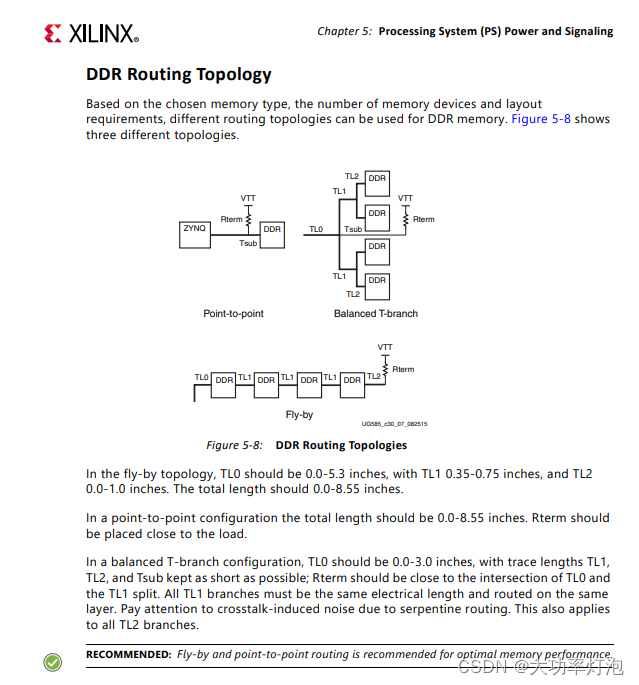

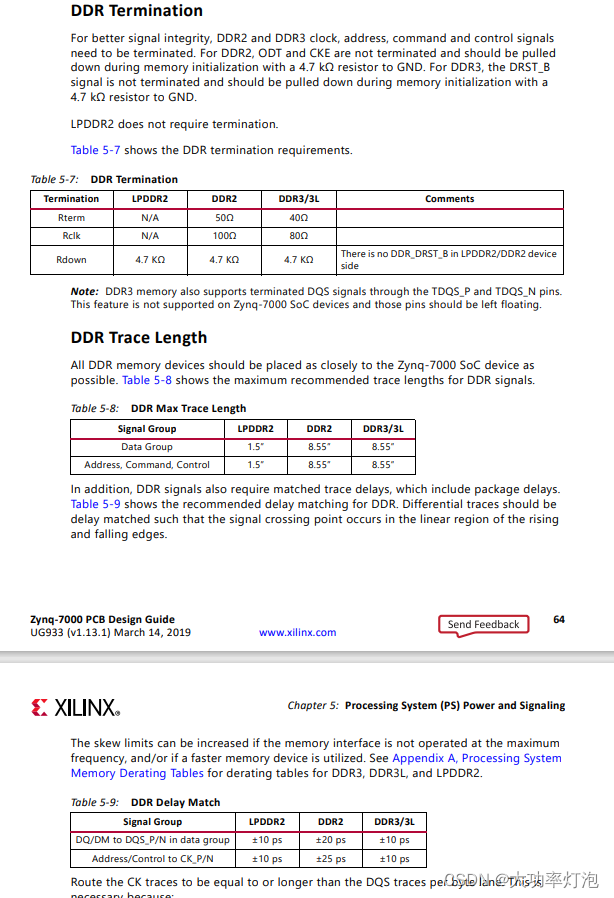

6. memory IOs

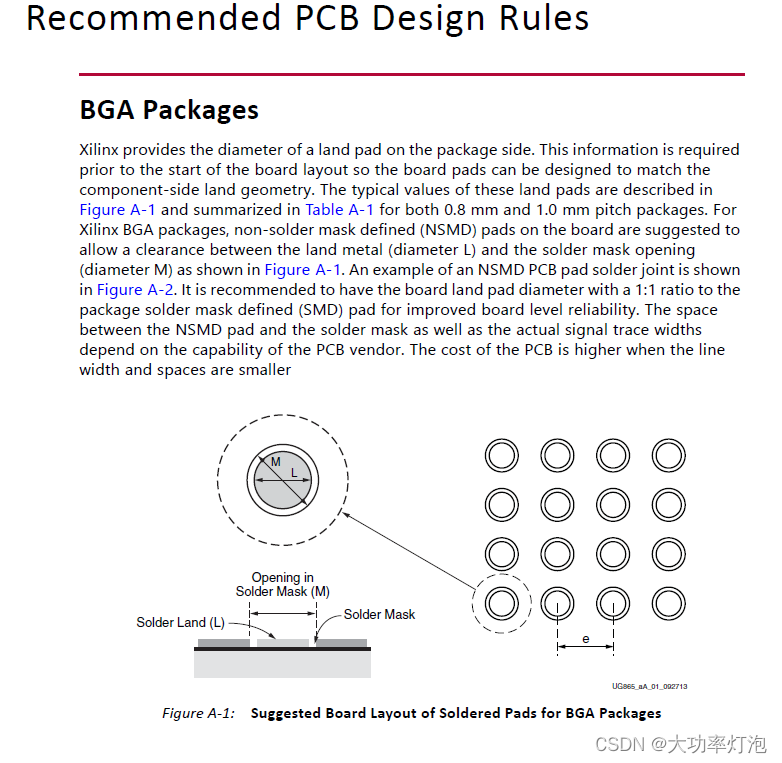

7. BGA焊盘
8. 引脚 ascii
Device/Package xc7z020clg400 9/18/2012 09:51:09
Pin Pin Name Memory Byte Group Bank VCCAUX Group Super Logic Region I/O Type No-Connect
R11 DONE_0 NA 0 NA NA CONFIG NA
M9 DXP_0 NA 0 NA NA CONFIG NA
J10 GNDADC_0 NA 0 NA NA CONFIG NA
J9 VCCADC_0 NA 0 NA NA CONFIG NA
L9 VREFP_0 NA 0 NA NA CONFIG NA
L10 VN_0 NA 0 NA NA CONFIG NA
F11 VCCBATT_0 NA 0 NA NA CONFIG NA
F9 TCK_0 NA 0 NA NA CONFIG NA
M10 DXN_0 NA 0 NA NA CONFIG NA
K10 VREFN_0 NA 0 NA NA CONFIG NA
K9 VP_0 NA 0 NA NA CONFIG NA
F10 RSVDGND NA 0 NA NA CONFIG NA
N6 RSVDVCC3 NA 0 NA NA CONFIG NA
R6 RSVDVCC2 NA 0 NA NA CONFIG NA
R10 INIT_B_0 NA 0 NA NA CONFIG NA
G6 TDI_0 NA 0 NA NA CONFIG NA
F6 TDO_0 NA 0 NA NA CONFIG NA
T6 RSVDVCC1 NA 0 NA NA CONFIG NA
M6 CFGBVS_0 NA 0 NA NA CONFIG NA
L6 PROGRAM_B_0 NA 0 NA NA CONFIG NA
J6 TMS_0 NA 0 NA NA CONFIG NA
V5 IO_L6N_T0_VREF_13 0 13 NA NA HR 7Z010
U7 IO_L11P_T1_SRCC_13 1 13 NA NA HR 7Z010
V7 IO_L11N_T1_SRCC_13 1 13 NA NA HR 7Z010
T9 IO_L12P_T1_MRCC_13 1 13 NA NA HR 7Z010
U10 IO_L12N_T1_MRCC_13 1 13 NA NA HR 7Z010
Y7 IO_L13P_T2_MRCC_13 2 13 NA NA HR 7Z010
Y6 IO_L13N_T2_MRCC_13 2 13 NA NA HR 7Z010
Y9 IO_L14P_T2_SRCC_13 2 13 NA NA HR 7Z010
Y8 IO_L14N_T2_SRCC_13 2 13 NA NA HR 7Z010
V8 IO_L15P_T2_DQS_13 2 13 NA NA HR 7Z010
W8 IO_L15N_T2_DQS_13 2 13 NA NA HR 7Z010
W10 IO_L16P_T2_13 2 13 NA NA HR 7Z010
W9 IO_L16N_T2_13 2 13 NA NA HR 7Z010
U9 IO_L17P_T2_13 2 13 NA NA HR 7Z010
U8 IO_L17N_T2_13 2 13 NA NA HR 7Z010
W11 IO_L18P_T2_13 2 13 NA NA HR 7Z010
Y11 IO_L18N_T2_13 2 13 NA NA HR 7Z010
T5 IO_L19P_T3_13 3 13 NA NA HR 7Z010
U5 IO_L19N_T3_VREF_13 3 13 NA NA HR 7Z010
Y12 IO_L20P_T3_13 3 13 NA NA HR 7Z010
Y13 IO_L20N_T3_13 3 13 NA NA HR 7Z010
V11 IO_L21P_T3_DQS_13 3 13 NA NA HR 7Z010
V10 IO_L21N_T3_DQS_13 3 13 NA NA HR 7Z010
V6 IO_L22P_T3_13 3 13 NA NA HR 7Z010
W6 IO_L22N_T3_13 3 13 NA NA HR 7Z010
R19 IO_0_34 NA 34 NA NA HR NA
T11 IO_L1P_T0_34 0 34 NA NA HR NA
T10 IO_L1N_T0_34 0 34 NA NA HR NA
T12 IO_L2P_T0_34 0 34 NA NA HR NA
U12 IO_L2N_T0_34 0 34 NA NA HR NA
U13 IO_L3P_T0_DQS_PUDC_B_34 0 34 NA NA HR NA
V13 IO_L3N_T0_DQS_34 0 34 NA NA HR NA
V12 IO_L4P_T0_34 0 34 NA NA HR NA
W13 IO_L4N_T0_34 0 34 NA NA HR NA
T14 IO_L5P_T0_34 0 34 NA NA HR NA
T15 IO_L5N_T0_34 0 34 NA NA HR NA
P14 IO_L6P_T0_34 0 34 NA NA HR NA
R14 IO_L6N_T0_VREF_34 0 34 NA NA HR NA
Y16 IO_L7P_T1_34 1 34 NA NA HR NA
Y17 IO_L7N_T1_34 1 34 NA NA HR NA
W14 IO_L8P_T1_34 1 34 NA NA HR NA
Y14 IO_L8N_T1_34 1 34 NA NA HR NA
T16 IO_L9P_T1_DQS_34 1 34 NA NA HR NA
U17 IO_L9N_T1_DQS_34 1 34 NA NA HR NA
V15 IO_L10P_T1_34 1 34 NA NA HR NA
W15 IO_L10N_T1_34 1 34 NA NA HR NA
U14 IO_L11P_T1_SRCC_34 1 34 NA NA HR NA
U15 IO_L11N_T1_SRCC_34 1 34 NA NA HR NA
U18 IO_L12P_T1_MRCC_34 1 34 NA NA HR NA
U19 IO_L12N_T1_MRCC_34 1 34 NA NA HR NA
N18 IO_L13P_T2_MRCC_34 2 34 NA NA HR NA
P19 IO_L13N_T2_MRCC_34 2 34 NA NA HR NA
N20 IO_L14P_T2_SRCC_34 2 34 NA NA HR NA
P20 IO_L14N_T2_SRCC_34 2 34 NA NA HR NA
T20 IO_L15P_T2_DQS_34 2 34 NA NA HR NA
U20 IO_L15N_T2_DQS_34 2 34 NA NA HR NA
V20 IO_L16P_T2_34 2 34 NA NA HR NA
W20 IO_L16N_T2_34 2 34 NA NA HR NA
Y18 IO_L17P_T2_34 2 34 NA NA HR NA
Y19 IO_L17N_T2_34 2 34 NA NA HR NA
V16 IO_L18P_T2_34 2 34 NA NA HR NA
W16 IO_L18N_T2_34 2 34 NA NA HR NA
R16 IO_L19P_T3_34 3 34 NA NA HR NA
R17 IO_L19N_T3_VREF_34 3 34 NA NA HR NA
T17 IO_L20P_T3_34 3 34 NA NA HR NA
R18 IO_L20N_T3_34 3 34 NA NA HR NA
V17 IO_L21P_T3_DQS_34 3 34 NA NA HR NA
V18 IO_L21N_T3_DQS_34 3 34 NA NA HR NA
W18 IO_L22P_T3_34 3 34 NA NA HR NA
W19 IO_L22N_T3_34 3 34 NA NA HR NA
N17 IO_L23P_T3_34 3 34 NA NA HR NA
P18 IO_L23N_T3_34 3 34 NA NA HR NA
P15 IO_L24P_T3_34 3 34 NA NA HR NA
P16 IO_L24N_T3_34 3 34 NA NA HR NA
T19 IO_25_34 NA 34 NA NA HR NA
G14 IO_0_35 NA 35 NA NA HR NA
C20 IO_L1P_T0_AD0P_35 0 35 NA NA HR NA
B20 IO_L1N_T0_AD0N_35 0 35 NA NA HR NA
B19 IO_L2P_T0_AD8P_35 0 35 NA NA HR NA
A20 IO_L2N_T0_AD8N_35 0 35 NA NA HR NA
E17 IO_L3P_T0_DQS_AD1P_35 0 35 NA NA HR NA
D18 IO_L3N_T0_DQS_AD1N_35 0 35 NA NA HR NA
D19 IO_L4P_T0_35 0 35 NA NA HR NA
D20 IO_L4N_T0_35 0 35 NA NA HR NA
E18 IO_L5P_T0_AD9P_35 0 35 NA NA HR NA
E19 IO_L5N_T0_AD9N_35 0 35 NA NA HR NA
F16 IO_L6P_T0_35 0 35 NA NA HR NA
F17 IO_L6N_T0_VREF_35 0 35 NA NA HR NA
M19 IO_L7P_T1_AD2P_35 1 35 NA NA HR NA
M20 IO_L7N_T1_AD2N_35 1 35 NA NA HR NA
M17 IO_L8P_T1_AD10P_35 1 35 NA NA HR NA
M18 IO_L8N_T1_AD10N_35 1 35 NA NA HR NA
L19 IO_L9P_T1_DQS_AD3P_35 1 35 NA NA HR NA
L20 IO_L9N_T1_DQS_AD3N_35 1 35 NA NA HR NA
K19 IO_L10P_T1_AD11P_35 1 35 NA NA HR NA
J19 IO_L10N_T1_AD11N_35 1 35 NA NA HR NA
L16 IO_L11P_T1_SRCC_35 1 35 NA NA HR NA
L17 IO_L11N_T1_SRCC_35 1 35 NA NA HR NA
K17 IO_L12P_T1_MRCC_35 1 35 NA NA HR NA
K18 IO_L12N_T1_MRCC_35 1 35 NA NA HR NA
H16 IO_L13P_T2_MRCC_35 2 35 NA NA HR NA
H17 IO_L13N_T2_MRCC_35 2 35 NA NA HR NA
J18 IO_L14P_T2_AD4P_SRCC_35 2 35 NA NA HR NA
H18 IO_L14N_T2_AD4N_SRCC_35 2 35 NA NA HR NA
F19 IO_L15P_T2_DQS_AD12P_35 2 35 NA NA HR NA
F20 IO_L15N_T2_DQS_AD12N_35 2 35 NA NA HR NA
G17 IO_L16P_T2_35 2 35 NA NA HR NA
G18 IO_L16N_T2_35 2 35 NA NA HR NA
J20 IO_L17P_T2_AD5P_35 2 35 NA NA HR NA
H20 IO_L17N_T2_AD5N_35 2 35 NA NA HR NA
G19 IO_L18P_T2_AD13P_35 2 35 NA NA HR NA
G20 IO_L18N_T2_AD13N_35 2 35 NA NA HR NA
H15 IO_L19P_T3_35 3 35 NA NA HR NA
G15 IO_L19N_T3_VREF_35 3 35 NA NA HR NA
K14 IO_L20P_T3_AD6P_35 3 35 NA NA HR NA
J14 IO_L20N_T3_AD6N_35 3 35 NA NA HR NA
N15 IO_L21P_T3_DQS_AD14P_35 3 35 NA NA HR NA
N16 IO_L21N_T3_DQS_AD14N_35 3 35 NA NA HR NA
L14 IO_L22P_T3_AD7P_35 3 35 NA NA HR NA
L15 IO_L22N_T3_AD7N_35 3 35 NA NA HR NA
M14 IO_L23P_T3_35 3 35 NA NA HR NA
M15 IO_L23N_T3_35 3 35 NA NA HR NA
K16 IO_L24P_T3_AD15P_35 3 35 NA NA HR NA
J16 IO_L24N_T3_AD15N_35 3 35 NA NA HR NA
J15 IO_25_35 NA 35 NA NA HR NA
E7 PS_CLK_500 NA 500 NA NA MIO NA
E11 PS_MIO_VREF_501 NA 501 NA NA MIO NA
C7 PS_POR_B_500 NA 500 NA NA MIO NA
C8 PS_MIO15_500 NA 500 NA NA MIO NA
E14 PS_MIO17_501 NA 501 NA NA MIO NA
D10 PS_MIO19_501 NA 501 NA NA MIO NA
F14 PS_MIO21_501 NA 501 NA NA MIO NA
D11 PS_MIO23_501 NA 501 NA NA MIO NA
F15 PS_MIO25_501 NA 501 NA NA MIO NA
D13 PS_MIO27_501 NA 501 NA NA MIO NA
C13 PS_MIO29_501 NA 501 NA NA MIO NA
E16 PS_MIO31_501 NA 501 NA NA MIO NA
D15 PS_MIO33_501 NA 501 NA NA MIO NA
F12 PS_MIO35_501 NA 501 NA NA MIO NA
E13 PS_MIO38_501 NA 501 NA NA MIO NA
D14 PS_MIO40_501 NA 501 NA NA MIO NA
E12 PS_MIO42_501 NA 501 NA NA MIO NA
F13 PS_MIO44_501 NA 501 NA NA MIO NA
D16 PS_MIO46_501 NA 501 NA NA MIO NA
B12 PS_MIO48_501 NA 501 NA NA MIO NA
B13 PS_MIO50_501 NA 501 NA NA MIO NA
C10 PS_MIO52_501 NA 501 NA NA MIO NA
B10 PS_SRST_B_501 NA 501 NA NA MIO NA
C5 PS_MIO14_500 NA 500 NA NA MIO NA
A19 PS_MIO16_501 NA 501 NA NA MIO NA
B18 PS_MIO18_501 NA 501 NA NA MIO NA
A17 PS_MIO20_501 NA 501 NA NA MIO NA
B17 PS_MIO22_501 NA 501 NA NA MIO NA
A16 PS_MIO24_501 NA 501 NA NA MIO NA
A15 PS_MIO26_501 NA 501 NA NA MIO NA
C16 PS_MIO28_501 NA 501 NA NA MIO NA
C15 PS_MIO30_501 NA 501 NA NA MIO NA
A14 PS_MIO32_501 NA 501 NA NA MIO NA
A12 PS_MIO34_501 NA 501 NA NA MIO NA
A11 PS_MIO36_501 NA 501 NA NA MIO NA
A10 PS_MIO37_501 NA 501 NA NA MIO NA
C18 PS_MIO39_501 NA 501 NA NA MIO NA
C17 PS_MIO41_501 NA 501 NA NA MIO NA
A9 PS_MIO43_501 NA 501 NA NA MIO NA
B15 PS_MIO45_501 NA 501 NA NA MIO NA
B14 PS_MIO47_501 NA 501 NA NA MIO NA
C12 PS_MIO49_501 NA 501 NA NA MIO NA
B9 PS_MIO51_501 NA 501 NA NA MIO NA
C11 PS_MIO53_501 NA 501 NA NA MIO NA
E8 PS_MIO13_500 NA 500 NA NA MIO NA
D9 PS_MIO12_500 NA 500 NA NA MIO NA
C6 PS_MIO11_500 NA 500 NA NA MIO NA
E9 PS_MIO10_500 NA 500 NA NA MIO NA
B5 PS_MIO9_500 NA 500 NA NA MIO NA
D5 PS_MIO8_500 NA 500 NA NA MIO NA
D8 PS_MIO7_500 NA 500 NA NA MIO NA
A5 PS_MIO6_500 NA 500 NA NA MIO NA
A6 PS_MIO5_500 NA 500 NA NA MIO NA
B7 PS_MIO4_500 NA 500 NA NA MIO NA
D6 PS_MIO3_500 NA 500 NA NA MIO NA
B8 PS_MIO2_500 NA 500 NA NA MIO NA
A7 PS_MIO1_500 NA 500 NA NA MIO NA
E6 PS_MIO0_500 NA 500 NA NA MIO NA
B4 PS_DDR_DRST_B_502 NA 502 NA NA DDR NA
C3 PS_DDR_DQ0_502 NA 502 NA NA DDR NA
B3 PS_DDR_DQ1_502 NA 502 NA NA DDR NA
A2 PS_DDR_DQ2_502 NA 502 NA NA DDR NA
A4 PS_DDR_DQ3_502 NA 502 NA NA DDR NA
A1 PS_DDR_DM0_502 NA 502 NA NA DDR NA
C2 PS_DDR_DQS_P0_502 NA 502 NA NA DDR NA
B2 PS_DDR_DQS_N0_502 NA 502 NA NA DDR NA
D3 PS_DDR_DQ4_502 NA 502 NA NA DDR NA
D1 PS_DDR_DQ5_502 NA 502 NA NA DDR NA
C1 PS_DDR_DQ6_502 NA 502 NA NA DDR NA
E1 PS_DDR_DQ7_502 NA 502 NA NA DDR NA
E2 PS_DDR_DQ8_502 NA 502 NA NA DDR NA
E3 PS_DDR_DQ9_502 NA 502 NA NA DDR NA
G3 PS_DDR_DQ10_502 NA 502 NA NA DDR NA
H3 PS_DDR_DQ11_502 NA 502 NA NA DDR NA
F1 PS_DDR_DM1_502 NA 502 NA NA DDR NA
G2 PS_DDR_DQS_P1_502 NA 502 NA NA DDR NA
F2 PS_DDR_DQS_N1_502 NA 502 NA NA DDR NA
J3 PS_DDR_DQ12_502 NA 502 NA NA DDR NA
H2 PS_DDR_DQ13_502 NA 502 NA NA DDR NA
H1 PS_DDR_DQ14_502 NA 502 NA NA DDR NA
J1 PS_DDR_DQ15_502 NA 502 NA NA DDR NA
F4 PS_DDR_A14_502 NA 502 NA NA DDR NA
D4 PS_DDR_A13_502 NA 502 NA NA DDR NA
E4 PS_DDR_A12_502 NA 502 NA NA DDR NA
G4 PS_DDR_A11_502 NA 502 NA NA DDR NA
F5 PS_DDR_A10_502 NA 502 NA NA DDR NA
J4 PS_DDR_A9_502 NA 502 NA NA DDR NA
K1 PS_DDR_A8_502 NA 502 NA NA DDR NA
K4 PS_DDR_A7_502 NA 502 NA NA DDR NA
L4 PS_DDR_A6_502 NA 502 NA NA DDR NA
L1 PS_DDR_A5_502 NA 502 NA NA DDR NA
M4 PS_DDR_A4_502 NA 502 NA NA DDR NA
K3 PS_DDR_A3_502 NA 502 NA NA DDR NA
G5 PS_DDR_VRN_502 NA 502 NA NA DDR NA
H5 PS_DDR_VRP_502 NA 502 NA NA DDR NA
L2 PS_DDR_CKP_502 NA 502 NA NA DDR NA
M2 PS_DDR_CKN_502 NA 502 NA NA DDR NA
M3 PS_DDR_A2_502 NA 502 NA NA DDR NA
K2 PS_DDR_A1_502 NA 502 NA NA DDR NA
N2 PS_DDR_A0_502 NA 502 NA NA DDR NA
J5 PS_DDR_BA2_502 NA 502 NA NA DDR NA
R4 PS_DDR_BA1_502 NA 502 NA NA DDR NA
L5 PS_DDR_BA0_502 NA 502 NA NA DDR NA
N5 PS_DDR_ODT_502 NA 502 NA NA DDR NA
N1 PS_DDR_CS_B_502 NA 502 NA NA DDR NA
N3 PS_DDR_CKE_502 NA 502 NA NA DDR NA
M5 PS_DDR_WE_B_502 NA 502 NA NA DDR NA
P5 PS_DDR_CAS_B_502 NA 502 NA NA DDR NA
P4 PS_DDR_RAS_B_502 NA 502 NA NA DDR NA
P1 PS_DDR_DQ16_502 NA 502 NA NA DDR NA
P3 PS_DDR_DQ17_502 NA 502 NA NA DDR NA
R3 PS_DDR_DQ18_502 NA 502 NA NA DDR NA
R1 PS_DDR_DQ19_502 NA 502 NA NA DDR NA
T1 PS_DDR_DM2_502 NA 502 NA NA DDR NA
R2 PS_DDR_DQS_P2_502 NA 502 NA NA DDR NA
T2 PS_DDR_DQS_N2_502 NA 502 NA NA DDR NA
T4 PS_DDR_DQ20_502 NA 502 NA NA DDR NA
U4 PS_DDR_DQ21_502 NA 502 NA NA DDR NA
U2 PS_DDR_DQ22_502 NA 502 NA NA DDR NA
U3 PS_DDR_DQ23_502 NA 502 NA NA DDR NA
V1 PS_DDR_DQ24_502 NA 502 NA NA DDR NA
Y3 PS_DDR_DQ25_502 NA 502 NA NA DDR NA
W1 PS_DDR_DQ26_502 NA 502 NA NA DDR NA
Y4 PS_DDR_DQ27_502 NA 502 NA NA DDR NA
Y1 PS_DDR_DM3_502 NA 502 NA NA DDR NA
W5 PS_DDR_DQS_P3_502 NA 502 NA NA DDR NA
W4 PS_DDR_DQS_N3_502 NA 502 NA NA DDR NA
Y2 PS_DDR_DQ28_502 NA 502 NA NA DDR NA
W3 PS_DDR_DQ29_502 NA 502 NA NA DDR NA
V2 PS_DDR_DQ30_502 NA 502 NA NA DDR NA
V3 PS_DDR_DQ31_502 NA 502 NA NA DDR NA
A8 GND NA NA NA NA NA NA
A18 GND NA NA NA NA NA NA
B1 GND NA NA NA NA NA NA
B11 GND NA NA NA NA NA NA
C4 GND NA NA NA NA NA NA
C14 GND NA NA NA NA NA NA
K11 GND NA NA NA NA NA NA
D17 GND NA NA NA NA NA NA
E10 GND NA NA NA NA NA NA
E20 GND NA NA NA NA NA NA
F3 GND NA NA NA NA NA NA
F7 GND NA NA NA NA NA NA
G10 GND NA NA NA NA NA NA
G12 GND NA NA NA NA NA NA
G16 GND NA NA NA NA NA NA
H7 GND NA NA NA NA NA NA
H9 GND NA NA NA NA NA NA
H11 GND NA NA NA NA NA NA
H13 GND NA NA NA NA NA NA
H19 GND NA NA NA NA NA NA
J2 GND NA NA NA NA NA NA
J8 GND NA NA NA NA NA NA
J12 GND NA NA NA NA NA NA
K5 GND NA NA NA NA NA NA
K7 GND NA NA NA NA NA NA
C9 GND NA NA NA NA NA NA
K13 GND NA NA NA NA NA NA
K15 GND NA NA NA NA NA NA
L8 GND NA NA NA NA NA NA
L12 GND NA NA NA NA NA NA
L18 GND NA NA NA NA NA NA
M1 GND NA NA NA NA NA NA
M7 GND NA NA NA NA NA NA
M11 GND NA NA NA NA NA NA
M13 GND NA NA NA NA NA NA
N4 GND NA NA NA NA NA NA
N8 GND NA NA NA NA NA NA
N10 GND NA NA NA NA NA NA
N12 GND NA NA NA NA NA NA
N14 GND NA NA NA NA NA NA
P7 GND NA NA NA NA NA NA
P9 GND NA NA NA NA NA NA
P11 GND NA NA NA NA NA NA
P13 GND NA NA NA NA NA NA
P17 GND NA NA NA NA NA NA
R8 GND NA NA NA NA NA NA
R12 GND NA NA NA NA NA NA
R20 GND NA NA NA NA NA NA
T3 GND NA NA NA NA NA NA
T7 GND NA NA NA NA NA NA
T13 GND NA NA NA NA NA NA
U6 GND NA NA NA NA NA NA
U16 GND NA NA NA NA NA NA
V9 GND NA NA NA NA NA NA
V19 GND NA NA NA NA NA NA
W2 GND NA NA NA NA NA NA
W12 GND NA NA NA NA NA NA
Y5 GND NA NA NA NA NA NA
Y15 GND NA NA NA NA NA NA
G13 VCCINT NA NA NA NA NA NA
H12 VCCINT NA NA NA NA NA NA
J13 VCCINT NA NA NA NA NA NA
K12 VCCINT NA NA NA NA NA NA
L13 VCCINT NA NA NA NA NA NA
M12 VCCINT NA NA NA NA NA NA
N13 VCCINT NA NA NA NA NA NA
P12 VCCINT NA NA NA NA NA NA
R13 VCCINT NA NA NA NA NA NA
J11 VCCAUX NA NA NA NA NA NA
L11 VCCAUX NA NA NA NA NA NA
N9 VCCAUX NA NA NA NA NA NA
P10 VCCAUX NA NA NA NA NA NA
R9 VCCAUX NA NA NA NA NA NA
N11 VCCAUX NA NA NA NA NA NA
K6 VCCO_0 NA 0 NA NA NA NA
T8 VCCO_13 NA 13 NA NA NA NA
U11 VCCO_13 NA 13 NA NA NA NA
W7 VCCO_13 NA 13 NA NA NA NA
Y10 VCCO_13 NA 13 NA NA NA NA
N19 VCCO_34 NA 34 NA NA NA NA
R15 VCCO_34 NA 34 NA NA NA NA
T18 VCCO_34 NA 34 NA NA NA NA
V14 VCCO_34 NA 34 NA NA NA NA
W17 VCCO_34 NA 34 NA NA NA NA
Y20 VCCO_34 NA 34 NA NA NA NA
C19 VCCO_35 NA 35 NA NA NA NA
F18 VCCO_35 NA 35 NA NA NA NA
H14 VCCO_35 NA 35 NA NA NA NA
J17 VCCO_35 NA 35 NA NA NA NA
K20 VCCO_35 NA 35 NA NA NA NA
M16 VCCO_35 NA 35 NA NA NA NA
G11 VCCBRAM NA NA NA NA NA NA
H10 VCCBRAM NA NA NA NA NA NA
A3 VCCO_DDR_502 NA 502 NA NA NA NA
D2 VCCO_DDR_502 NA 502 NA NA NA NA
E5 VCCO_DDR_502 NA 502 NA NA NA NA
G1 VCCO_DDR_502 NA 502 NA NA NA NA
H4 VCCO_DDR_502 NA 502 NA NA NA NA
L3 VCCO_DDR_502 NA 502 NA NA NA NA
P2 VCCO_DDR_502 NA 502 NA NA NA NA
R5 VCCO_DDR_502 NA 502 NA NA NA NA
U1 VCCO_DDR_502 NA 502 NA NA NA NA
V4 VCCO_DDR_502 NA 502 NA NA NA NA
G8 VCCPLL NA NA NA NA NA NA
G9 VCCPAUX NA NA NA NA NA NA
F8 VCCPAUX NA NA NA NA NA NA
H8 VCCPAUX NA NA NA NA NA NA
K8 VCCPAUX NA NA NA NA NA NA
M8 VCCPAUX NA NA NA NA NA NA
G7 VCCPINT NA NA NA NA NA NA
J7 VCCPINT NA NA NA NA NA NA
L7 VCCPINT NA NA NA NA NA NA
N7 VCCPINT NA NA NA NA NA NA
P8 VCCPINT NA NA NA NA NA NA
R7 VCCPINT NA NA NA NA NA NA
B6 VCCO_MIO0_500 NA 500 NA NA NA NA
D7 VCCO_MIO0_500 NA 500 NA NA NA NA
A13 VCCO_MIO1_501 NA 501 NA NA NA NA
B16 VCCO_MIO1_501 NA 501 NA NA NA NA
D12 VCCO_MIO1_501 NA 501 NA NA NA NA
E15 VCCO_MIO1_501 NA 501 NA NA NA NA
H6 PS_DDR_VREF0_502 NA 502 NA NA DDR NA
P6 PS_DDR_VREF1_502 NA 502 NA NA DDR NA
Total Number of Pins, 400
2020215 继续补充
9. 正点原子开源了其核心板的原理图、原理图器件库、PCB库，可以自行去参考参考。
http://www.openedv.com/docs/index.html
10. zynq7020的DDR3支持fly-by拓扑吗？----------支持
参考xilinx官方手册ug933：
等长延时容差、终端阻抗：
继续补充，

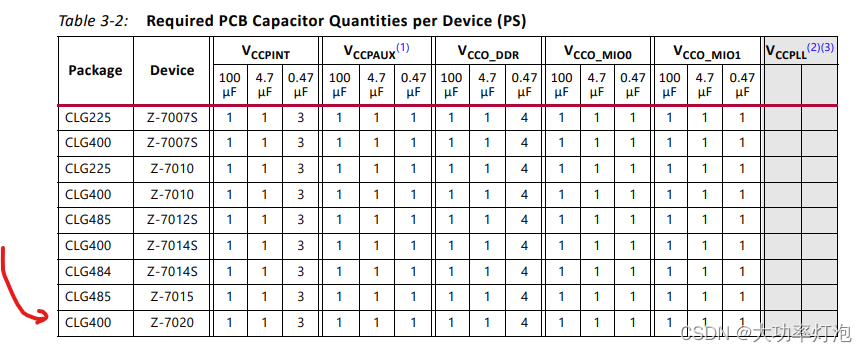

11. zynq7020去偶电容规范–ug933
需要100uF的大电容，惊了
12.PS、PL电源上电顺序：
参考ds187，
注意最后，ps和pl之间的上电顺序是完全独立的！
13.FPGA 是否支持25Mhz时钟？–暂且认为支持
一般FPGA的板载晶振时钟为50Mhz，但是我想替换为稳定度更高的TCXO，电子市场搜了一圈发现50Mhz的温补晶振很少，25Mhz的很贵但也尚有。那么zynq7020支不支持25Mhz的时钟呢？从IO角度，按理说，50Mhz支持，25M更易支持，但除了普通IO速率情况，更应该关注FPGA内部的PLL、MMEM是否支持。

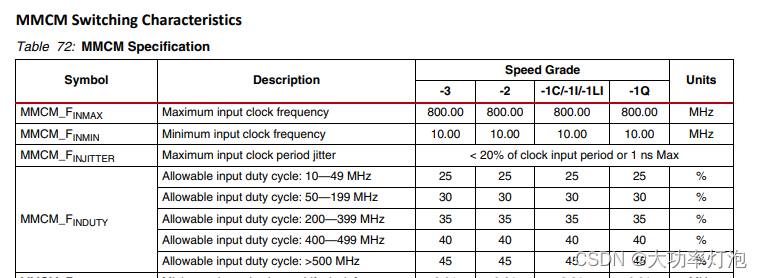

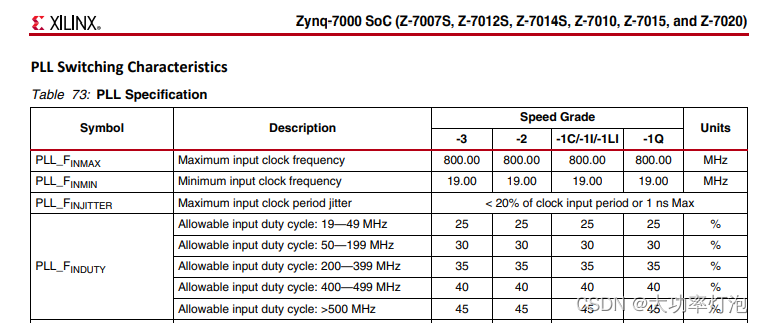

查看ds187，MMCM最低支持10.00Mhz,PLL最低支持19.00Mhz。
按理说，可能还有更多的限制条件我没查到，导致器件不支持25Mhz，但目前姑且认为支持吧（20220216）。等后面做出来后，实际测试再来说明。
补充一点，ug865 P14 中规定了PS_CLK范围为30M-60Mhz：
14.FPGA 时钟引脚选择
不能随便乱选，应该选择 MRCC 或者 SRCC后缀的引脚，可以参看：https://zhuanlan.zhihu.com/p/139452374
另外手册ug865：
MRCC可以不经过全局时钟到达邻域bank，SRCC只能通过全局时钟，另外单端时钟接入时必须接到差分对的P脚。
········································
········································
对于zynq7020 Bank34是同时与B35和B13相邻的，B34的MRCC其实最优选择有限，单端的话也就B34_L12_P 和B35_L13_P两个引脚可选。
15.LVDS接口使用时注意事项
xilinx 7系列的FPGA的LVDS接口用法和普通IO区别较大，如果后期会使用到该接口，应提交做好硬件上电路的规划，否则后期无法使用该功能！
7系列的FPGA引脚分为HR bank和HP bank两种，HP bank专注于高性能的通信接口， HR bank则是我们通常意义上的IO bank，支持BANK电压 1.8V 2.5V 3.3V等多个电平。各个bank对应的是哪一种可以参考Pkg-Pinout 的手册，如xc7z020就只支持HR bank。HR bank若想使用其LVDS功能，则只能接2.5V的bank电压, 来使用其所谓的LVDS25,不可以接3.3V!
ug865 -zynq-7000-pkg-pinout
ug471-7Series_SelectIO
LVDS要求接收端有一个100欧的终端电阻，FPGA内部一般自带！
所以建议，如果你的时钟接的3.3V电平标准，接入B34 ，那么可以用B35接2.5V的bank来使用LVDS！
另外，FPGA普通IO的2.5V bank是否支持3.3V输入？ 下图告诉我们不要超过0.55V！ 强使用时，潜在的影响轻则影响寿命，重则所谓 闩锁效应 烧毁，谨慎考虑！
另外LVDS25和LVDS18完全不兼容吗？不一定，需要看具体的器件接收发送共模差模范围！
例如AD7960 ADC使用的是LVDS 1.8V的标准，如下
而xc7z202的LVDS 2.5V标准为，
可以发现，无论是共模还是差模，接收端的允许范围都囊括了发送端的变化范围，理论上是可以使用的！
850
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
