【科普】电磁屏蔽

---

电磁屏蔽一般可分为三种：静电屏蔽、静磁屏蔽和高频电磁场屏蔽，前两种是低频，第三种是高频。第一种是电场，第二种是磁场。

一、静电屏蔽

1、目的

静电屏蔽的目的是防止外界的静电场进入需要保护的某个区域。

2、原理

在外界静电场的作用下导体表面电荷将重新分布，直到导体内部总场强处处为零为止。

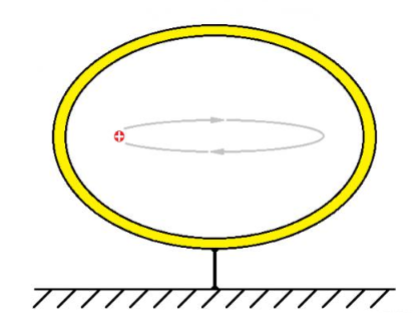

如图所示，接地的封闭金属壳是一种良好的静电屏蔽装置。

接地的封闭金属壳把空间分割成壳内和壳外两个区域，金属壳维持在零电位。

根据静电场的唯一性定理，可以证明：
金属壳内的电场仅由壳内的带电体和壳的电位所确定，与壳外的电荷分布无关。当壳外电荷分布变化时,壳层外表面上的电荷分布随之变化,以保证壳内电场分布不变。 因此，金属壳对内部区域具有屏蔽作用。
壳外的电场仅由壳外的带电体和金属壳的电位以及无限远处的电位所确定，与壳内电荷分布无关。当壳内电荷分布改变时，壳层内表面的电荷分布随之变化，以保证壳外电场分布不变。 因此，接地的金属壳对外部区域也具有屏蔽作用。

在静电屏蔽中，金属壳接地是十分重要的。当壳内或壳外区域中的电荷分布变化时，通过接地线,电荷在壳层外表面和大地之间重新分布,以保证壳层电势恒定。

如果金属壳未完全封闭，壳上开有孔或缝，也同样具有静电屏蔽作用。在许多实际应用中，静电屏蔽装置常常是用金属丝编织成的金属网代替闭合的金属壳，即使一块金属板，一根金属线，亦有一定的静电屏蔽作用，只是屏蔽的效果不如金属壳。（见 4、实际应用）

3、屏蔽效果影响因素

为了提高对变化电场的屏蔽效果,屏蔽物的电导率应大,接地线要短，与地的接触要良好，全封闭的金属盒最好，但工程中很难做到！

屏蔽效果与屏蔽层厚度无关！

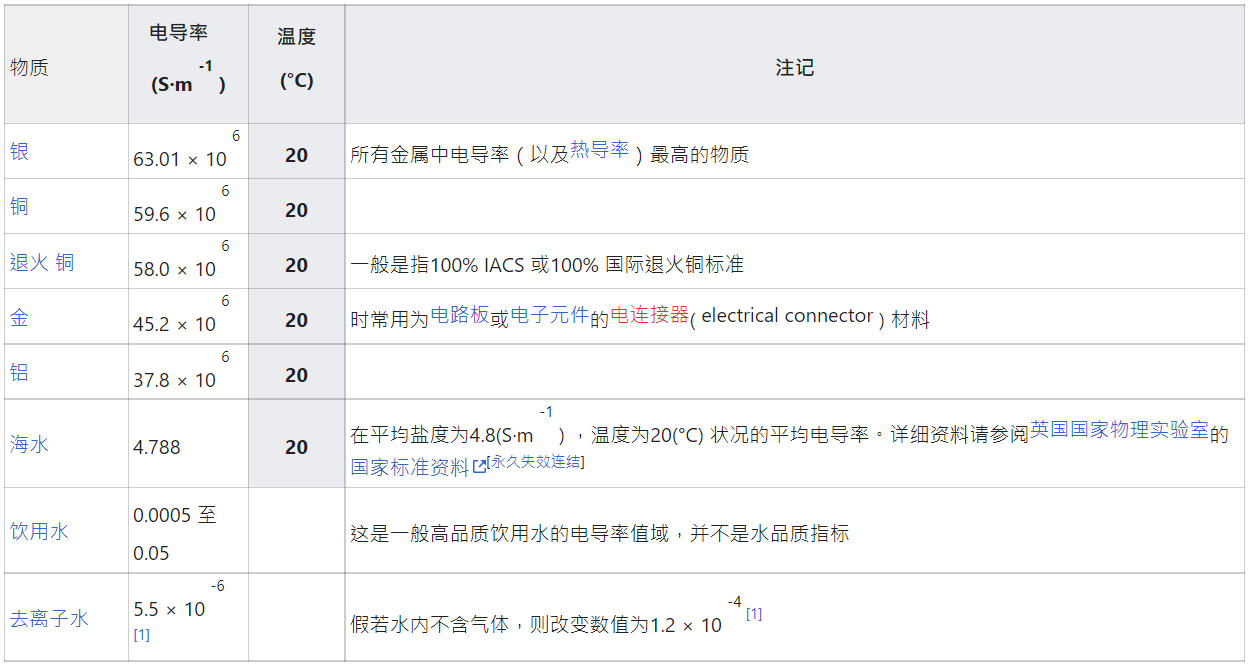

常见物质的电导率：

一般静电屏蔽选铜箔就好了。

4、实际应用

（1）开关电源

该开关电源金属外壳上我们看到有许多孔。有了这些孔，空气就可以流通，帮助这个开关电源模块散热，所以这些孔叫散热孔。虽然有许多孔，而且模块一端并未封闭，这个铝外壳仍然可以起到相当好的静电屏蔽作用。

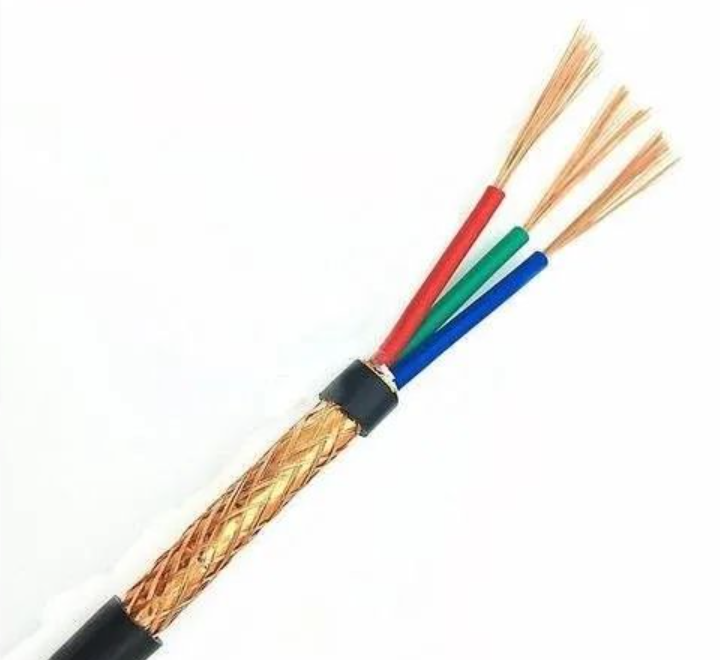

（2）屏蔽线

屏蔽线在绝缘层之外又包了一层铜纱网，铜纱网就是屏蔽层

二、静磁屏蔽

1、目的

静磁屏蔽的目的是防止外界的静磁场和低频电流的磁场进入到某个需要保护的区域

2、原理

静磁屏蔽依据的原理可借助并联磁路的概念来说明。把一高磁导率的材料制成的球壳放在外磁场中，则铁壳壁与空腔中的空气可以看成是并联的磁路。由于空气的磁导率接近于1，而铁壳的磁导率至少有几千，所以空腔的磁阻比铁壳壁的磁阻大的多。这样一来，外磁场的磁感应通量中绝大部分将沿着铁壳壁内“通过”，“进入”空腔内部的磁通量是很少的，这就达到了磁屏蔽的目的。

静磁屏蔽必须用磁性介质做外壳！

3、屏蔽效果影响因素

外壳的厚度和磁导率对屏蔽效果有很明显的影响：外壳越厚、磁导率越高，屏蔽的效果就越好。因此，在重量和体积受到限制的情况下，常常采用磁导率高达几万的坡莫合金来做屏蔽壳，而且壳的各个部分要尽量结合紧密，使磁路畅通。

常用高磁导率材料：铁，硅钢片，坡莫合金

4、实际应用

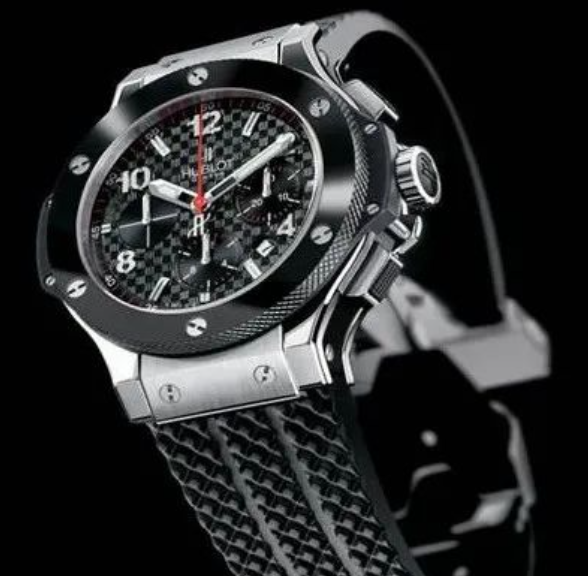

机械手表里的机芯都是钢制的。如果手表放在磁铁附近，钢制机芯就会磁化。特别是当游丝磁化后，表马上就会停止不走。因此，手表需要外罩一种能防御磁力，使磁场透不过的物质。

手表为了防磁，在机芯外装一个铁质的衬套 也是一种屏蔽作用。

三、高频电磁场屏蔽

1、目的

高频电磁场屏蔽是防止外界的高频电磁场进入到某个区域

2、原理

由于电磁场的变化频率很高（例如百万赫兹或更高），场中导体上的感应电荷已不能再看作静止的了（导体不再处于静电平衡状态），因此必须用电磁波在导体中的“贯穿深度”来说明屏蔽的原理：当高频电磁波射向一导体表面，并进入表面后，它会在导体中感应出一个高频交变电流，此电流会激发一个新的电磁波，新激发的电磁波在导体内部与入射的电磁波相位相反、同时导体内电流的产生还导致入射波场能的消耗，结果使得导体内部总的电磁场基本上随深度呈指数衰减，可以用“贯穿深度”来表示衰减的程度。“贯穿深度”与入射电磁波的频率、导体的电导率及磁导率都有关系：频率越高、电导率越大、磁导率越大“贯穿深度”就越小。当壳罩壁的厚度大于贯穿深度时，壳罩就具有良好的电磁屏蔽作用。

3、屏蔽效果影响因素

高电导率或高磁导率材料制成的壳罩是一种良好的电磁屏蔽装置。提高壳罩材料的电导率或磁导率，增加壳壁的厚度，可以提高电磁屏蔽的效果。

4、实际应用

火车车厢内接收不到电台广播，就是因为广播是高频信号，而金属制的车体将其屏蔽掉了。
