无线AP打流-TX、RX环境部署

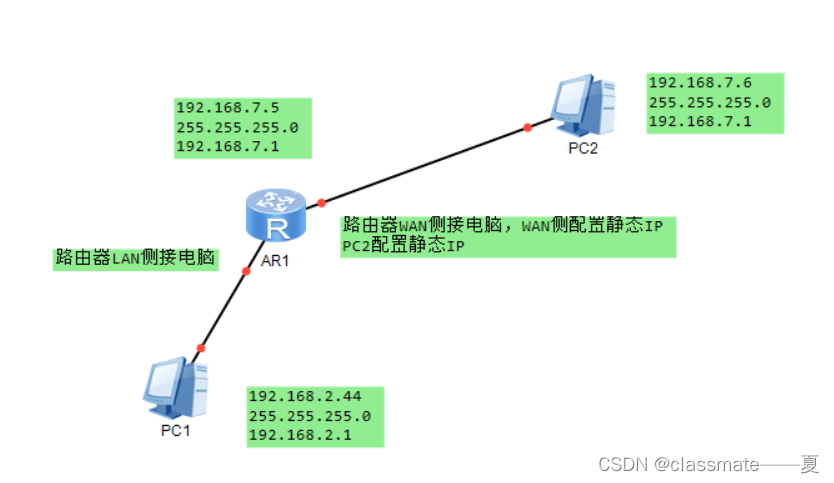

1、测试环境TOP图



 2、LAN侧PC1打流到WAN侧PC2

        PC2打开endpoint

        PC1打开ixchariot

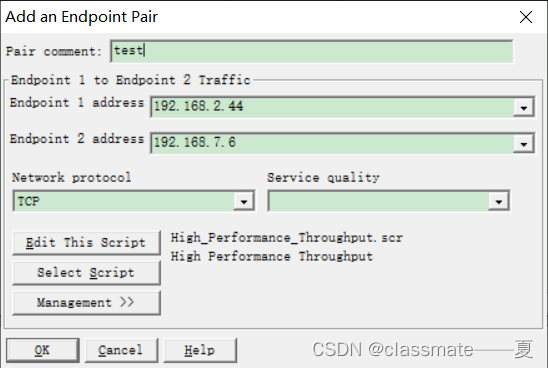

        创建流：

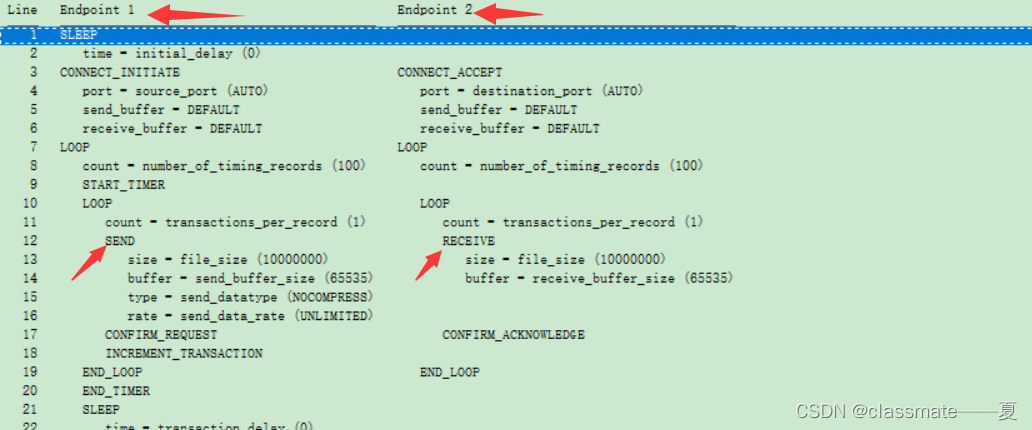

 然后，我们编辑脚本：

 我们可以看到，是endpoint 1为发送端，endpoint 2为接收端。

  也就是192.168.2.44为发送端，192.168.7.6为接收端

此时我们不用做任何修改，直接关闭脚本，点击保存。

然后这条流就实现了LAN到WAN的发送，相对于路由器来说，这条流的方向为上传，也就是TX。

3、WAN侧PC2打流到LAN侧PC1

        PC2打开endpoint

        PC1打开ixchariot

        创建流：

 然后，我们编辑脚本：

可以发现默认就是LAN到WAN的脚本，此时我们就要对脚本进行修改，如下

 修改之后，我们可以看到，是endpoint 1为接收端，endpoint 2为发送端。

  也就是192.168.2.44为接收端，192.168.7.6为发送端

然后这条流就实现了WAN到LAN的发送，相对于路由器来说，这条流的方向为下载，也就是RX。

四、备注：

        WIFI6 AX1800路由器测试无线性能，PC1需要通过无线方式进行连接路由器,PC2使用1000M网线连接。

        WIFI6 AX3000路由器测试无线性能，PC1需要支持160MHZ的无线网卡，由于物理网卡最高支持1000M，所以需要2台电脑接入WAN口，并且路由器需要支持多WAN才能实现上诉无线性能测试。

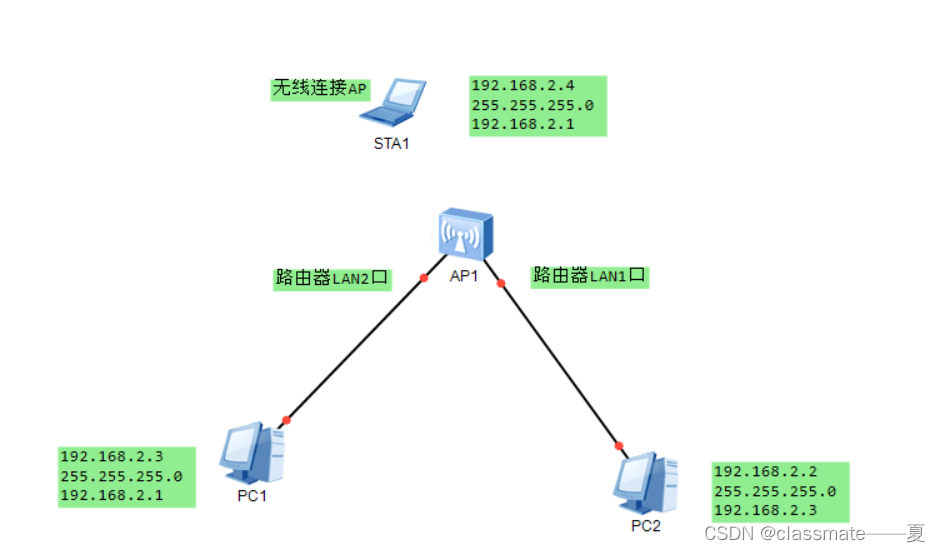

        如果AX3000路由器不支持多WAN，只能测试到LAN-LAN无线性能。TOP如下
