Pytorch实现表情识别卷积神经网络网络：mini_Xception

我是一个对称矩阵

已于 2022-04-18 18:39:51 修改

阅读量7.7k

点赞数 10

文章标签：表情识别深度学习 pytroch

于 2022-04-17 11:30:39 首次发布

本文链接：https://blog.csdn.net/qq_40243750/article/details/124226066

版权

本文介绍了针对情绪和性别分类的实时卷积神经网络，模型基于mini_Xception结构，包括基础块、模块块、输出块、全局平均池化和softmax层。优化器采用Adam，损失函数为交叉熵。数据增强是提高模型性能的关键，通过增加旋转、平移、缩放和水平翻转等操作，测试精度从62%提升至65%。使用cv2.resize而非numpy.resize进行图像尺寸调整对于保持模型性能至关重要。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

论文阅读总结：Real-time Convolutional Neural Networks for Emotion and Gender Classification–O Arriaga
复现代码地址：thgpddl/mini_Xception

首先，论文中没有给出网路结构等细节，使用官方代码中得到了，但是基本上都是常规的卷积、BN、ReLU等层。

1、网络结构

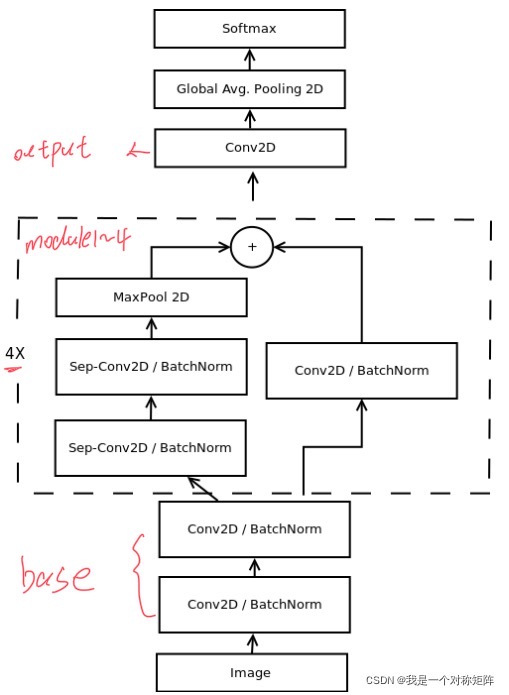

在这里插入图片描述

从结构上，主要分成base块，module1~4块、output块（即最后单独的conv操作）、GAP块和softmax块。：
下方展示了base块，module1~4块、output块的结构细节

mini_XCEPTION(
  (base): Sequential(
    (0): Conv2d(1, 8, kernel_size=(3, 3), stride=(1, 1))
    (1): BatchNorm2d(8, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    (2): ReLU()
    (3): Conv2d(8, 8, kernel_size=(3, 3), stride=(1, 1))
    (4): BatchNorm2d(8, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    (5): ReLU()
  )
  (module1): RDWSC(
    (left): Sequential(
      (0): SeparableConv2d(
        (depth_conv): Conv2d(8, 8, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=8)
        (point_conv): Conv2d(8, 16, kernel_size=(1, 1), stride=(1, 1))
      )
      (1): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
      (3): SeparableConv2d(
        (depth_conv): Conv2d(16, 16, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=16)
        (point_conv): Conv2d(16, 16, kernel_size=(1, 1), stride=(1, 1))
      )
      (4): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
    )
    (right): Sequential(
      (0): Conv2d(8, 16, kernel_size=(1, 1), stride=(2, 2))
      (1): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (module2): RDWSC(
    (left): Sequential(
      (0): SeparableConv2d(
        (depth_conv): Conv2d(16, 16, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=16)
        (point_conv): Conv2d(16, 32, kernel_size=(1, 1), stride=(1, 1))
      )
      (1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
      (3): SeparableConv2d(
        (depth_conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=32)
        (point_conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1))
      )
      (4): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
    )
    (right): Sequential(
      (0): Conv2d(16, 32, kernel_size=(1, 1), stride=(2, 2))
      (1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (module3): RDWSC(
    (left): Sequential(
      (0): SeparableConv2d(
        (depth_conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=32)
        (point_conv): Conv2d(32, 64, kernel_size=(1, 1), stride=(1, 1))
      )
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
      (3): SeparableConv2d(
        (depth_conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=64)
        (point_conv): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1))
      )
      (4): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
    )
    (right): Sequential(
      (0): Conv2d(32, 64, kernel_size=(1, 1), stride=(2, 2))
      (1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (module4): RDWSC(
    (left): Sequential(
      (0): SeparableConv2d(
        (depth_conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=64)
        (point_conv): Conv2d(64, 128, kernel_size=(1, 1), stride=(1, 1))
      )
      (1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (2): ReLU()
      (3): SeparableConv2d(
        (depth_conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=128)
        (point_conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1))
      )
      (4): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
    )
    (right): Sequential(
      (0): Conv2d(64, 128, kernel_size=(1, 1), stride=(2, 2))
      (1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    )
  )
  (conv): Conv2d(128, 7, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
)

GAP块：原理是用一个通道的均值代替整个通道，所以GAP只需要计算每个通道的均值即可，可以用以下操作实现：

# 此时x是output块的输出，shape=[None,7,3,3]
x=x.mean(axis=[-1,-2])
# 此时x是经过GAP后的输出，shape=[None,7]，即变成了7维向量

softmax块：softmax是网络最后的操作，但是在代码编写时没有加入该操作，因为本文的Loss使用的是交叉熵损失，他内置了softmax操作，可以移步：paddle：使用CrossEntropyLoss作为loss，训练时loss不下降？，虽然链接中使用的是飞浆框架，但是原理上都一样。

总之，整个结构的构架在这里：mini_Xception/utils/Model.py

2、优化器

优化器使用了Adam，损失使用了交叉熵CrossEntropyLoss

3、数据增强

影响最终精度最显著的就是数据增强了。
先看看官方的数据增强：

data_generator = ImageDataGenerator(
                        featurewise_center=False,
                        featurewise_std_normalization=False,
                        rotation_range=10,	# 随即旋转
                        width_shift_range=0.1,	# 左右平移
                        height_shift_range=0.1,	# 上下平移
                        zoom_range=.1,	# 缩放
                        horizontal_flip=True)	# 水平翻转

3.1、第一次的数据增强

官方代码使用的keras中数据增强的方法在pytorch不全部都有，所以第一次只是用了pytorch中有的数据增强，也即是

self.transform=transforms.Compose([ToTensor(),
                                   ColorJitter(brightness=0.2),	# 亮度增强
                                   RandomRotation(10),	# 随即旋转
                                   RandomHorizontalFlip(0.5)])	# 水平翻转

在该数据增强下，最终测试精度只有62%

3.2、第二次数据增强

第二次自己写了三种数据增强，然后和self.transform串联起来。

self.aug = Augment([Salt_Pepper_Noise(0.05),	# 椒盐噪声
                    Width_Shift_Range(0.1),	 # 左右平移
                    Height_Shift_Range(0.1)])	# 上下平移

self.transform=transforms.Compose([ToTensor(),
                                   ColorJitter(brightness=0.2),
                                   RandomRotation(10),
                                   RandomHorizontalFlip(0.5)])

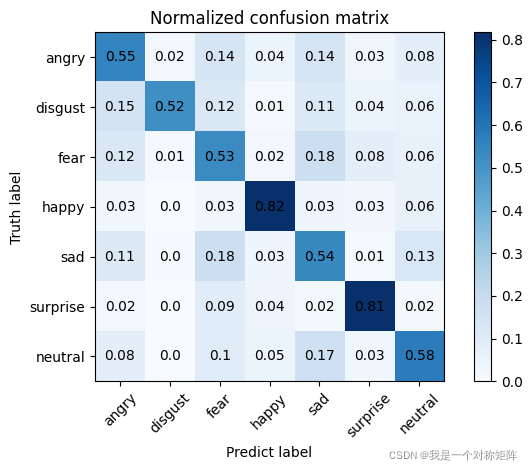

在该数据增强下，在epoch=200时，测试精度达到了0.6481；在epoch=370时，测试精度达到了0.6504

在这里插入图片描述
混淆矩阵的画法可以看：动手画混淆矩阵(Confusion Matrix)（含代码）

4、总结

在数据增强较少时，训练集精度较高，测试集精度在62%左右，判断是过拟合；增加了数据增强，训练集精度有下降，测试集精度达到了65%左右。
在对图像矩阵经行resize时，需要避免的坑是：

numpy.resize()是直接在边缘填充“0”，
cv2.resize()则是我们理解的插值进行的resize
所以当我使用numpy.resize()将48*48变形到64*64后作为输入，测试精度只有50%，下滑极大。
使用cv2.resize将48*48变形到64*64后作为输入，与用48*48作为输入最终的测试精度差别不大也在64%~65%之间。
