C++| 串口通讯

前言：最近在做上位机和下位机的串口通讯，上位机是用C++代码写的串口通讯，所以写了该文章。

串口通讯

串口：作为 CPU 和串行设备间的编码转换器。

串口通讯基本原理：

• 异步通信，发送方和接收方之间没有统一的时钟信号。
• 串行通讯，每次同时只能传输1个二进制位。
• 数据转换，发送数据时候，字节数据经过串口，会转换为串行的位（二进制流）；接受数据的时候，串行的位（二进制流）被转换为字节数据。
• 通信传输线，串口通常会有三根线来完成通讯，分别是地线、发送线、接收线。
• 通信参数一致，收发双方事先规定好通信参数，例如波特率、数据位、奇偶校验位、停止位等。
• 数据帧，起始位（数据帧开始的信号）、数据位（实际发送的数据）、校验位（数据检错的方式）和停止位（数据帧结束的信号）。

串口通讯代码的特点：

• 串口资源，应用程序使用串口进行通信之前，需要先向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。
• 通信参数，主要是串口通讯双方串口和波特率要一致，其余的还有数据位、奇偶校验位和停止位等。
• 信息编码和解码方法，通信双方要约定好信息编码和解码方法，来确保信息的有效传递。

代码

串口通讯类

Serial.h

class CSerial
{
private:
	HANDLE hSerial;//串口Com的类
	bool openFlag;//串口是否打开
	DWORD errors;
public:
	CSerial();

	~CSerial();

	BOOL Open(int Port, int nBaud);// 设置和打开串口
	BOOL Close(void);// 关闭串口
	bool ReadData(char* buffer, unsigned int limit);//接收数据
	bool SendData(char* buffer, unsigned int length);//发送数据
};

Serial.cpp

CSerial::CSerial() {
	openFlag = false;
	hSerial = NULL;
}


CSerial::~CSerial() {
	Close();
}

BOOL CSerial::Open(int Port, int nBaud) {
	// Port端口号，nBaud波特率
	if (openFlag) return true;

	// Port端口号
	char szPort[15];
	if(Port >9)
		wsprintf(szPort, "\\\\.\\COM%d", nPort);// 出现与 “LPCWSTR“ 类型的形参不兼容
	else
		wsprintf(szPort, "COM%d", nPort);

	// 打开指定串口
	hSerial = CreateFileA(szPort,     /* 设备名，COM1,COM2等 */
		GENERIC_READ | GENERIC_WRITE, /* 访问模式，可同时读写 */
		0,                            /* 共享模式，0表示不共享 */
		NULL,                         /* 安全性设置，一般使用NULL */
		OPEN_EXISTING,                /* 该参数表示设备必须存在，否则创建失败 */
		FILE_ATTRIBUTE_NORMAL,		  /* 明确设置没有属性 */
		NULL);
	if (hSerial == NULL) return false;

	// 设置串口的超时时间，均设为0，表示不使用超时限制
	COMMTIMEOUTS  CommTimeouts;
	CommTimeouts.ReadIntervalTimeout = 0;
	CommTimeouts.ReadTotalTimeoutMultiplier = 0;
	CommTimeouts.ReadTotalTimeoutConstant = 0;
	CommTimeouts.WriteTotalTimeoutMultiplier = 0;
	CommTimeouts.WriteTotalTimeoutConstant = 0;
	SetCommTimeouts(hSerial, &CommTimeouts);

	// 串口初始化参数
	DCB dcbSerialParams = { 0 };
	dcbSerialParams.BaudRate = nBaud;// Ardiuno CBR_115200
	dcbSerialParams.ByteSize = 8;
	dcbSerialParams.StopBits = ONESTOPBIT;
	dcbSerialParams.Parity = NOPARITY;
	if (!SetCommState(hSerial, &dcbSerialParams))
	{
		errors = GetLastError();
		printf("ALERT: Could not set Serial Port parameters");
		CloseHandle(hSerial);
		return false;
	}

	openFlag = true;
	return openFlag;
}

BOOL CSerial::Close() {
	if (!openFlag || hSerial == NULL)return true;

	CloseHandle(hSerial);
	openFlag = false;
	hSerial = NULL;

	return true;
}

bool CSerial::ReadData(char* buffer, unsigned int limit) {
	if (!openFlag || hSerial == NULL) return false;

	// 从缓冲区读取limit大小的数据
	DWORD BytesRead = (DWORD)limit;
	if (!ReadFile(hSerial, buffer, BytesRead, &BytesRead, NULL)) {
		errors = GetLastError();
		PurgeComm(hSerial, PURGE_RXCLEAR | PURGE_RXABORT);// 清空串口缓冲区
		return false;
	}

	return (BytesRead == (DWORD)limit);
}

bool CSerial::SendData(char* buffer, unsigned int length) {
	if (!openFlag || hSerial == NULL) return false;

	// 向缓冲区写入指定大小length的数据
	DWORD bytesSend;
	if (!WriteFile(hSerial, (void*)buffer, length, &bytesSend, NULL)) {
		errors = GetLastError();
		PurgeComm(hSerial, PURGE_TXCLEAR | PURGE_TXABORT);// 清空串口缓冲区
		return false;
	}

	return true;
}

PurgeComm清除缓冲区函数

PurgeComm清除缓冲区函数：

• PURGE_TXABORT：终止所有正在进行的字符输出操作
• PURGE_RXABORT：终止所有正在进行的字符输入操作
• PURGE_TXCLEAR：清除输出缓冲区，经常与PURGE_TXABORT 命令标志一起使用
• PURGE_RXCLEAR：清除输入缓冲区，经常与PURGE_RXABORT 命令标志一起使用

端口号超过10

Window编写的时候，微软规定如果要访问这样COM号超过9的设备，应该在其前面添加“\\\\.\\”。

不能"COM10"
而是改成"\\\\.\\COM10"

其原因在于，微软预定义的标准设备只有“COM1”-“COM9”，对于COM10及以上的串口，只视之为一般意义上的文件，而非串行设备。

尤其是USB做串口通讯的时候，还有大量串行设备的时候，COM口序列号很容易超过10。

读取不定长数据

不定长数据没有固定长度，但是通常会规定好数据边界标志。

不定长数据不知道读取的数据是什么时候结束的，所以只要缓冲区有数据就读取。对所有读取到的数据进行数据边界的识别，从而来划分出不同的不定长数据。

读取串口缓冲区中所有数据的函数：

unsigned int CSerial::ReadAll(char* buffer) {
	// 读取后的数据存在buffer这里
	if (!open || hSerial == NULL) return false;

	DWORD dwErrorFlags; //错误标志
	COMSTAT comStat; //通讯状态
	OVERLAPPED m_osRead; //异步输入输出结构体

	memset(&m_osRead, 0, sizeof(m_osRead));
	m_osRead.hEvent = CreateEvent(NULL, TRUE, FALSE, L"ReadEvent");

	ClearCommError(hSerial, &dwErrorFlags, &comStat); //清除通讯错误，获得设备当前状态

	DWORD BytesRead = (DWORD)comStat.cbInQue;// 获取缓冲区所有数据的长度
	//if (limit < (int)BytesRead)
		//BytesRead = (DWORD)limit;

	if (!ReadFile(hSerial, buffer, BytesRead, &BytesRead, NULL)) {
		if (GetLastError() == ERROR_IO_PENDING) {
			//如果串口正在读取中
			//GetOverlappedResult函数的最后一个参数设为TRUE
			//函数会一直等待，直到读操作完成或由于错误而返回
			GetOverlappedResult(hSerial, &m_osRead, &BytesRead, TRUE);
		}
		else {
			ClearCommError(hSerial, &dwErrorFlags, &comStat); //清除通讯错误
			CloseHandle(m_osRead.hEvent); //关闭并释放hEvent的内存
			return -1;
		}
	}

	return BytesRead;// 返回读取得到数据长度
}

串口测试

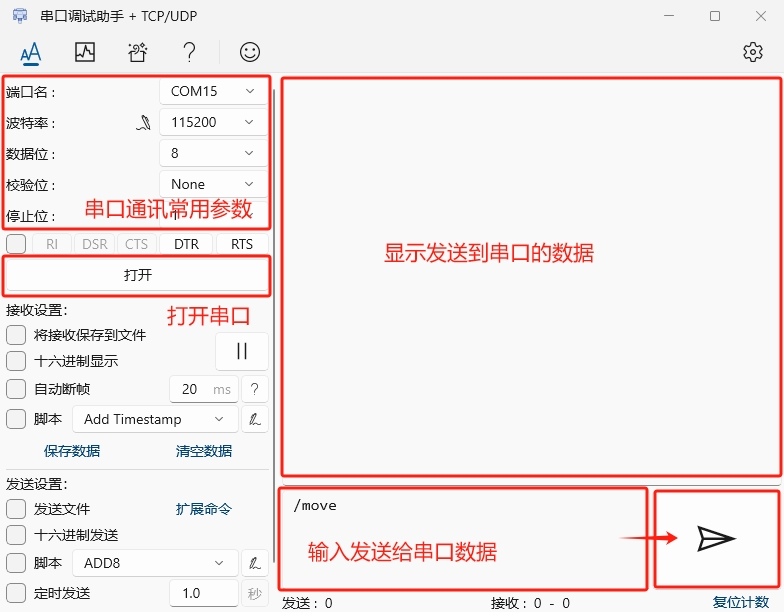

一般做串口都是为了连接下位机，但是很多时候下位机看不到效果的时候，很难知道通讯出了什么问题。可以在直接用下位机测试之前先用串口调试助手测试一遍。

串口调试助手可以直接下载一个，我是从Microsoft Apps中下载一个。
