本文介绍了如何通过IIC通信协议实现DS3231实时时钟模块的时间设置与读取功能。从软件IIC库的搭建到DS3231模块的具体操作，详细讲解了每个步骤，并提供了完整的代码示例。

文章目录

写在前面
文件结构，方便扩展和代码管理。
关于DS3231
- DS3231 寄存器设置
代码
总结不易，若对你有帮助，希望点赞收藏是😉👍

写在前面

因为毕业设计，需要用到记录时间的功能，对时钟模块一直只闻其名，却从未用过。之前的在使用其他模块的时候，总是一个劲的拿来主义，经常是在别人现成的代码上改改宏定义就直接进行使用，一旦项目需要用到的模块多了起来，每个模块别人写好一个库，在不清楚其基本原理的情况下整个项目就变得臃肿不堪了。（据我所知很多同学本科阶段使用模块都是这样一个模式）。
那么现在在刚回顾和复习完IIC通讯协议下，在这里我将IIC协议实践在DS3231时钟模块上。

文件结构，方便扩展和代码管理。

这里建立两个库： softwareIIC.h 和DS3231.h
DS3231.h 即存储DS3231的寄存器定义，时间变量结构体定义，等等。
softwareIIC.h即存储相关IIC的函数定义，软件 IIC 占用的 IO口定义，等等。
在使用上，只需要在DS3231.c中 #include "softwareIIC.h"即可。
同理，因为我们将模块和 IIC 协议进行了分离，在项目中需要加到其他使用IIC协议的模块时，也只需要在对应模块的文件中调用软件IIC的头文件即可。
那么在之后其他项目也可以使用这个时候写好的软件IIC 库，只需要改改softwareIIC.h 里对于占用端口的宏定义即可，十分方便代码的移植😉👍。
若你是初学者（虽然我也是），希望你能养成这样的一个模式、习惯，这对之后的帮助异常的大。

关于DS3231

DS3231是低成本、高精度的I2C实时时钟（RTC）。该器件包括电池输入端，断开主电源时，仍可保持精准计时。
RTC保存秒、分、时、星期、月和年信息。少于31天的月份，将自动调整月末的日期，包括闰年修正。时钟格式可以时24小时或带AM/PM的12小时格式。提供两个可设置的日历闹钟和1Hz输出。

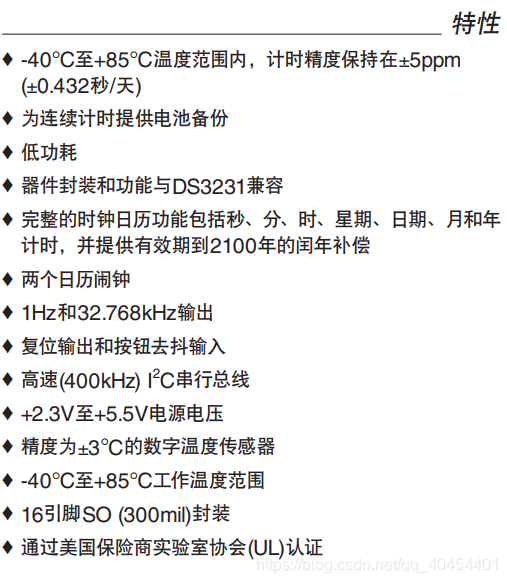

DS3231特性
在这里我用的是在某宝上购买的模块，已经预留出了VCC、GND、SDA、SCL。

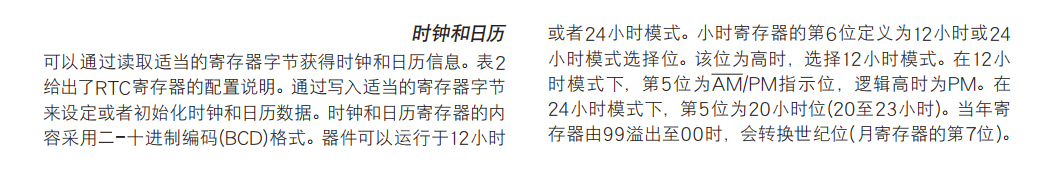

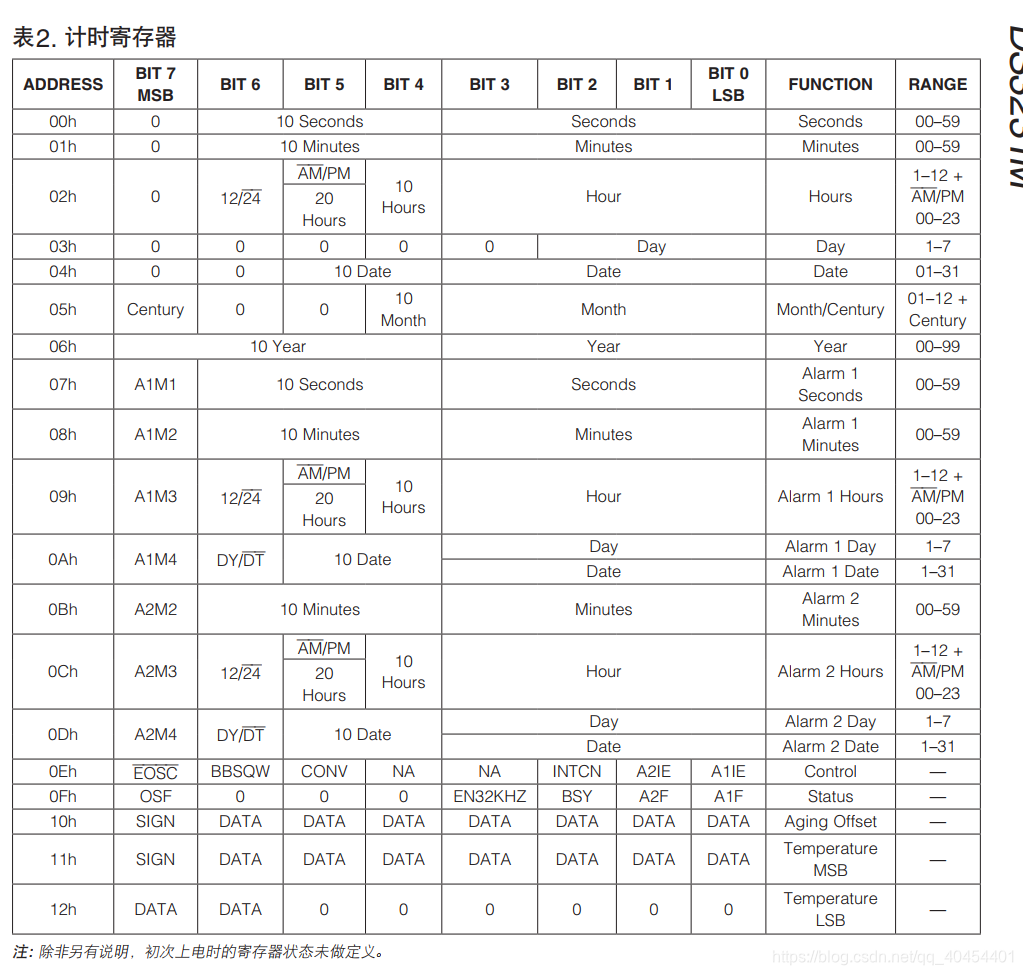

DS3231 寄存器设置

第一眼看上去可能有点不明所以，但其实很简单。DS3231采用8421BCD码用来存储时间、日期等数据。（什么是8421BCD码？你可以简单理解为，一般用四位二进制表示一位数字，比如十进制数字58，对应的8421BCD码即：0101 1000 , 这里1000代表个位数的8 ， 0101代表十位数的 5 。）
比如Seconds（秒），寄存器地址是0x00，我们需要读取和设置秒，也只需要对这个寄存器进行读写即可。
秒范围是 00 - 59，故第四位用来存储个位数0 - 9，高三位用来存储十位数 0 - 5 （ 000 - 101）。
其他寄存器同理。
另外关于采用 24小时制还是 12小时制度，取决于Hours寄存器（0x02）中的第6位。

代码

欧克，关于IIC 借助我上一篇博客相信已经有所掌握，现在我们直接将其使用在和DS3231的通讯和设置中。

`softwareIIC.h`

#ifndef		___SOFTWARE_IIC
#define		___SOFTWARE_IIC

#include "stm32f10x.h"
#include "./sys/sys.h"


#define 		IIC_SDA_GPIOx									GPIOA
#define			IIC_SDA_GPIO_Pin							GPIO_Pin_11
#define			IIC_SDA_GPIO_RCC							RCC_APB2Periph_GPIOA
#define			IIC_SDA_RCCPeriphClockcmd			RCC_APB2PeriphClockCmd


#define 		IIC_SCL_GPIOx									GPIOA
#define			IIC_SCL_GPIO_Pin							GPIO_Pin_12
#define			IIC_SCL_GPIO_RCC							RCC_APB2Periph_GPIOA		//上面已经定义过了
#define			IIC_SCL_RCCPeriphClockcmd			RCC_APB2PeriphClockCmd

#define			IIC_SCLSDA_GPIO_RCC						RCC_APB2Periph_GPIOA


//使用4线串行接口时使用
#define  		IIC_SDA		 PAout(11)
#define  		IIC_SCL		 PAout(12)

#define			READ_SDA   GPIO_ReadInputDataBit(IIC_SDA_GPIOx,IIC_SDA_GPIO_Pin)



void IIC_Init(void);
void IIC_Start(void);  //产生起始条件（符）
void IIC_Stop(void);			//产生结束条件（符）
uint8_t IIC_Wait_Ask(void);
void IIC_Ack(void);
void IIC_NAck(void);
void IIC_WriteByte(u8 data);
u8 IIC_Read_Byte(unsigned char ack);
#endif  // ___SOFTWARE_IIC

`software.c`

#include  "./softwareIIC/softwareIIC.h"
#include	"./systick/bsp_systick.h"

void IIC_Init(void)
{


    GPIO_InitTypeDef GPIO_InitStructer;
		//开启时钟
    IIC_SDA_RCCPeriphClockcmd(IIC_SDA_GPIO_RCC, ENABLE);  //or IIC_SCL_GPIOx   ,因为 sda scl 使用的是同一个gpiox
		//定义pin
    GPIO_InitStructer.GPIO_Pin=IIC_SDA_GPIO_Pin | IIC_SCL_GPIO_Pin; //10--SCL   11--SDA			//PB10 PB11
		//定义频率
    GPIO_InitStructer.GPIO_Speed=GPIO_Speed_50MHz;
		//定义IO模式
    GPIO_InitStructer.GPIO_Mode=GPIO_Mode_Out_PP;
		//初始化
    GPIO_Init(IIC_SDA_GPIOx, &GPIO_InitStructer);
}


static void SDA_OUT(void)
{


    GPIO_InitTypeDef GPIO_InitStructer;
    GPIO_InitStructer.GPIO_Pin= IIC_SDA_GPIO_Pin;
    GPIO_InitStructer.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_InitStructer.GPIO_Mode=GPIO_Mode_Out_PP;	//推挽输出模式
    GPIO_Init(IIC_SDA_GPIOx, &GPIO_InitStructer);
}

static void SDA_IN(void)
{


    GPIO_InitTypeDef GPIO_InitStructer;
    GPIO_InitStructer.GPIO_Pin= IIC_SDA_GPIO_Pin;
    GPIO_InitStructer.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_InitStructer.GPIO_Mode=GPIO_Mode_IPU;		//上拉输入模式
    GPIO_Init(IIC_SDA_GPIOx, &GPIO_InitStructer);
}

 void IIC_Start(void)  <
