一、基本介绍

项目名：
基于单片机的紫外线消毒灯系统设计
基于单片机的室内消毒灯系统设计
基于单片机的定时消毒系统设计
基于单片机的智能消毒系统设计

项目名：消毒灯
项目编号：mcuclub-jj-043
单片机类型：STM32F103C8T6
具体功能：
1、通过DS1302时钟模块获取时间
2、通过人体热释电感应模块监测是否有人，如果有人，则自动关闭消毒灯
3、通过按键可修正时间、定时紫外线消毒时间、手动控制消毒灯、切换模式
4、通过显示屏显示数据
扩展功能：当消毒灯打开或关闭时，通过蓝牙模块将消毒灯状态发送到手机端，并可以控制消毒灯、切换模式

二、资 料总览

实物资料

仿真资料

三、51单片机部分资料展示

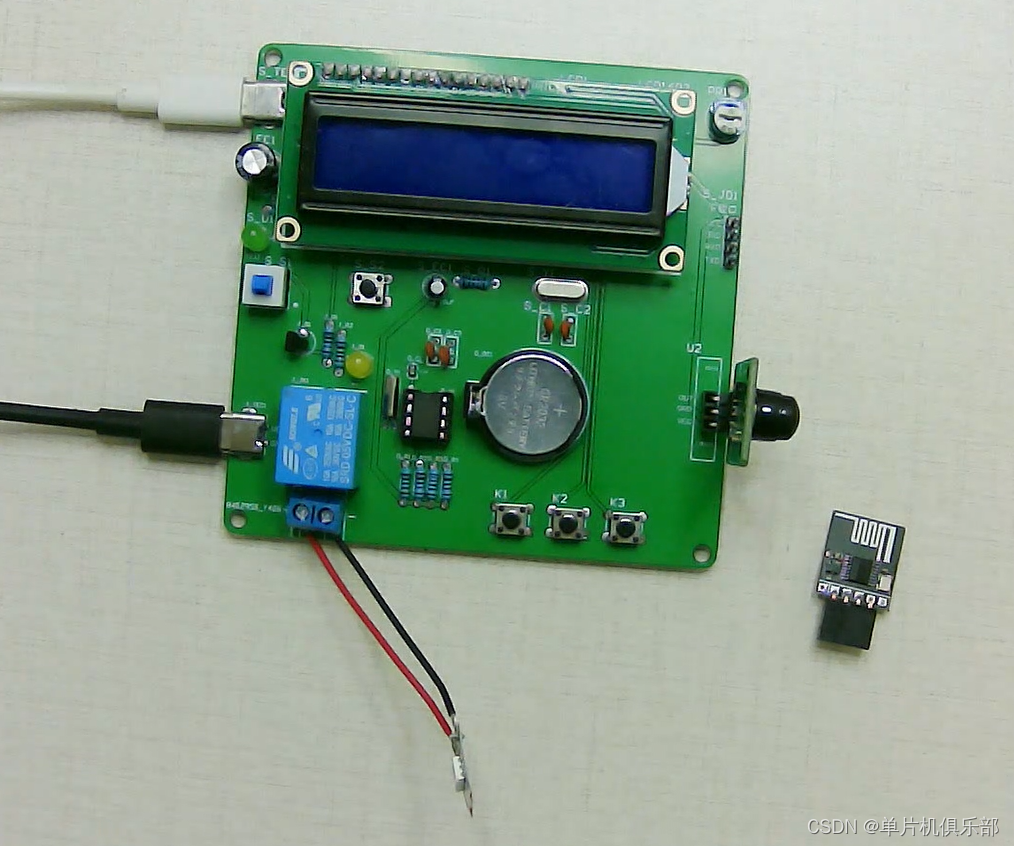

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

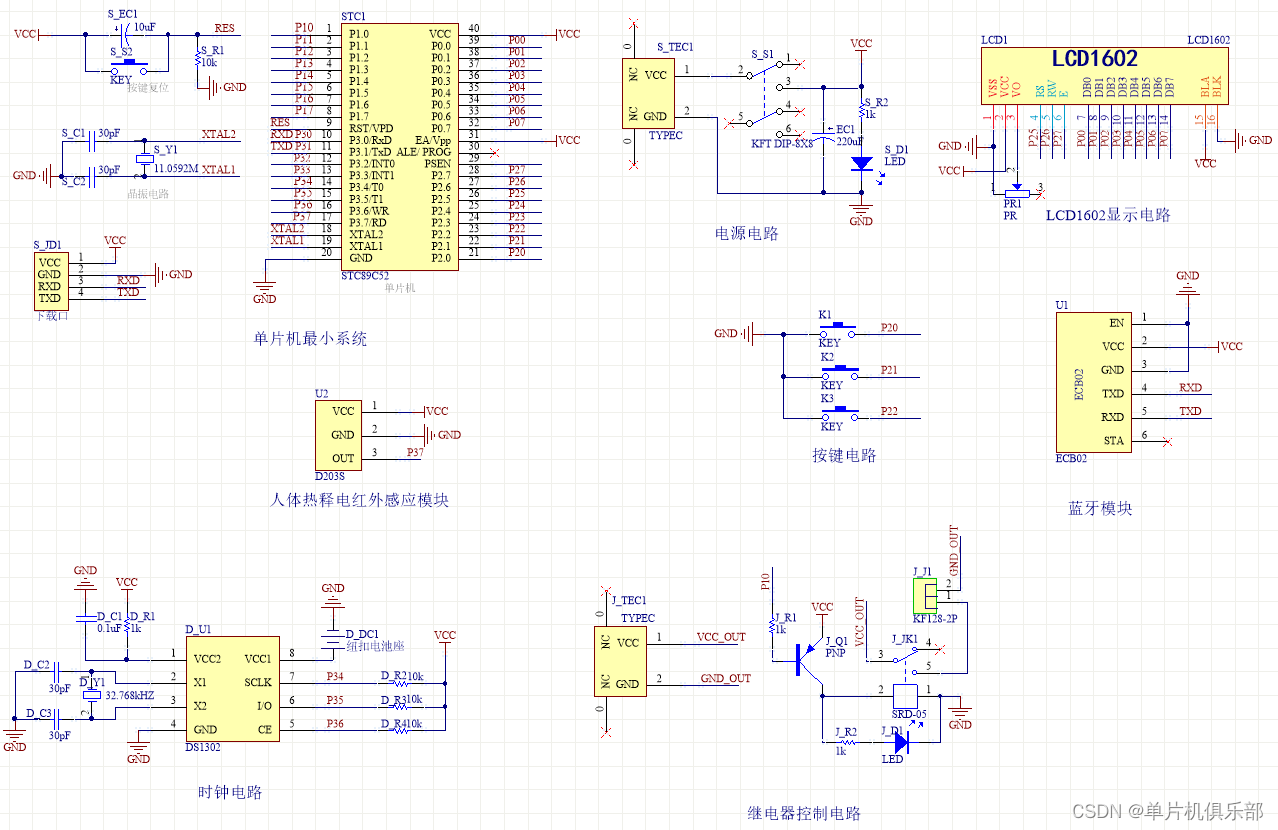

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、32单片机部分资料展示

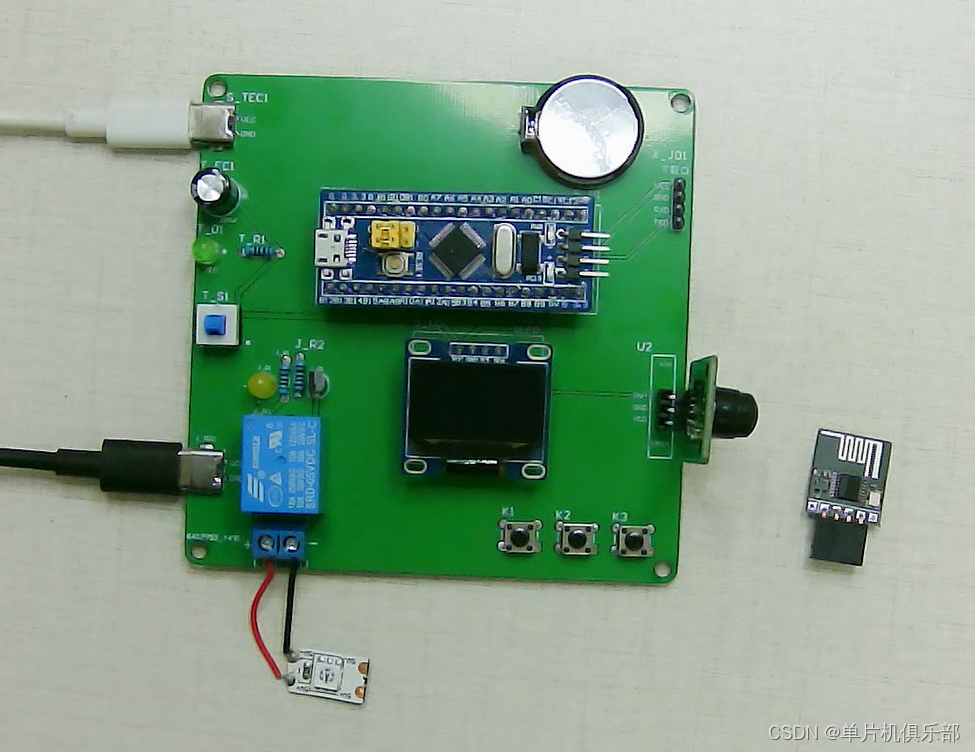

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

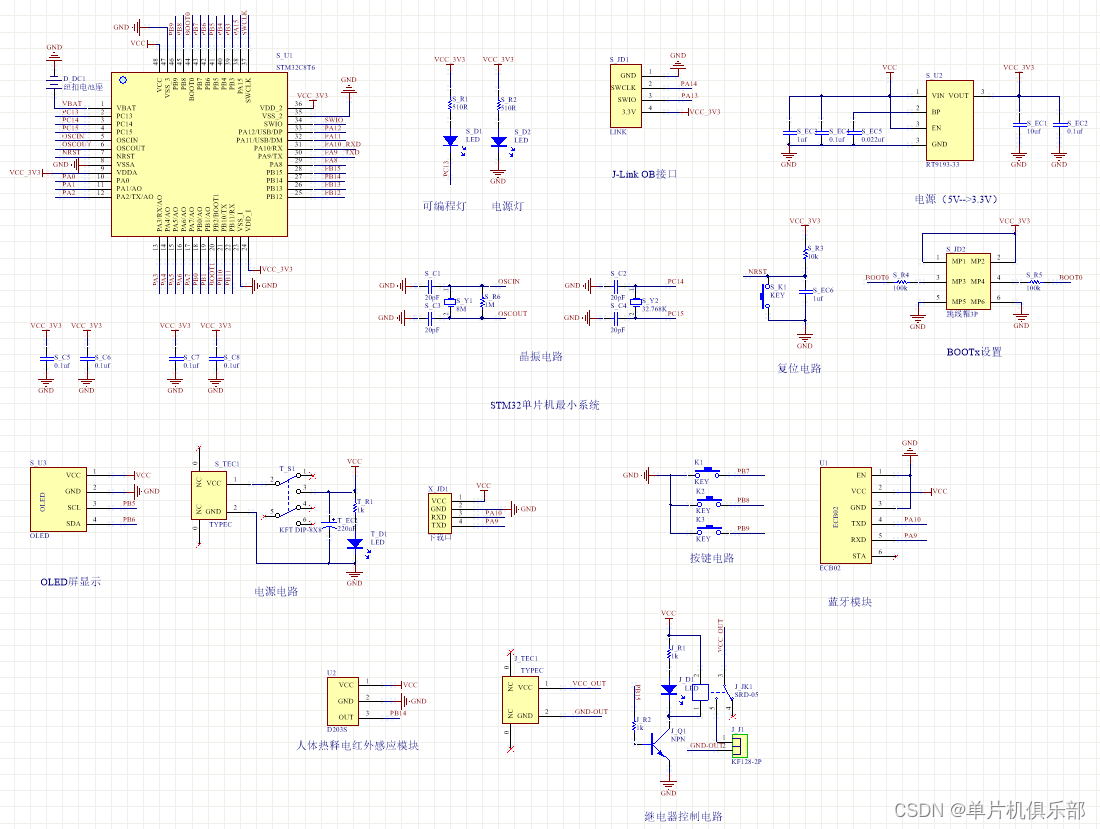

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

五、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计消毒灯的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是人体热释电红外感应模块，通过该模块可以检测当前是否有人；第二部分是按键模块，通过该模块可以设置定时消毒时间；第三部分是供电模块，通过该模块给整个系统进行供电；输出通过两个部分组成，第一部分是显示模块，通过该模块显示时间和设置时间；第二部分是继电器模块，通过该模块控制消毒灯进行工作；除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制消毒灯的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_mode == 0) //如果处于自动模式
{
if(time_shi_begin60+time_fen_begin > time_shi_end60+time_fen_end) //开始时间>结束时间
{
if((time_shi_end60+time_fen_end <= calendar.hour60+calendar.min) && (calendar.hour60+calendar.min < time_shi_begin60+time_fen_begin)) //当前时间不在设置的时间内
flag_time_on = 0;
else //否则
flag_time_on = 1;
}
else if(time_shi_begin60+time_fen_begin < time_shi_end60+time_fen_end) //开始时间<结束时间
{
if((time_shi_begin60+time_fen_begin <= calendar.hour60+calendar.min) && (calendar.hour60+calendar.min < time_shi_end*60+time_fen_end)) //当前时间在设置的时间内
flag_time_on = 1;
else //否则
flag_time_on = 0;
}
if(flag_time_on == 0) //设定时间之外，关消毒灯
{
if(flag_deng == 1)
{
flag_deng = 0;
UsartPrintf(USART1,“消毒灯已关闭\r\n”);
}
RELAY_XD = 0;
}
else //设定时间内
{
if(MAN == 1) //没人，开消毒灯
{
if(flag_deng == 0)
{
flag_deng = 1;
UsartPrintf(USART1,“消毒灯已打开\r\n”);
}
RELAY_XD = 1;
}
else //有人，关消毒灯
{
if(flag_deng == 1)
{
flag_deng = 0;
UsartPrintf(USART1,“消毒灯已关闭\r\n”);
}
RELAY_XD = 0;
}
}
}
}
}
