一条 指令的执行过程 ，会产生数据流，即 形成数据通路 。数据的通断需要 由不同布线方式的CU 产生的 控制信号 控制。

多条指令的执行采用 指令流水线 方式并行工作

4.1 CPU功能

4.1.1 ALU功能

对数据加工：对数据进行算术和逻辑运算

4.1.2 CU功能

指令控制

确保程序的顺序执行

• 取指：自动形成指令地址，自动发出取指令的命令
• 分析 ：操作码移码；产生操作数的有效地址‘
• 执行：根据分析阶段得到的”操作命令“ 和 ”操作数地址“ 形成操作信号控制序列，控制各个部件完成相应操作
• 中断处理 ：管理总线及输入输出，处理异常情况（断电）和特殊请求（打印机请求打印一行字符）

操作控制

一条指令的执行需要若干操作先后组合实现

CPU管理并产生每条指令的操作信号，将各操作信号送至相应部件，并控制这些部件完成相应动作

时间控制

为每条指令按时间按顺序执行提供时钟信号

中断处理

对运行过程中的异常情况和特殊请求进行处理

4.2 CPU结构

4.2.1 运算器

接收从CU送来的命令并执行相应动作，对数据进行算术运算和逻辑运算

算术逻辑单元——ALU

进行算术或逻辑运算

ALU内部没有存储功能的部件——ALU的两个输入端需要同时有效时，需要一个暂存器存储一个数据，再通过总线将数据直接传送到ALU另一输入端上

• ALU与暂存寄存器有专用通路 ：数据传输总线周期

通用寄存器组——X

存放操作数、地址信息

包括AX，BX，CX，DX，SP（堆栈栈顶指针）

累加寄存器-ACC：存放ALU运算结果，作为加法运算的输入端

寄存器位数=机器字长 ：一次可以处理的二进制位数

暂存寄存器

从主存中读来的数据，对应用程序员透明

程序状态字——PSW

PSW中的二进制位参与并决定微操作的形成

移位器

移位运算

计数器

乘除运算的操作步数

4.2.2 控制器

整个系统的指挥中枢

指令执行阶段——每条指令的执行有CU发出一组微操作控制

功能

• 从主存中取出一条指令，指出下条指令在主存中的位置
• 对指令进行译码或测试
• 产生相应的操作控制信号，指挥并控制CPU、主存、IO设备之间的数据流动信号

组成部件

程序计数器PC

存放下一条指令在主存中存放的地址

CPU根据PC的内容去主存中取指令

程序中指令顺序执行，所以PC有自增功能

指令寄存器IR

用于存放当前正在执行的指令

指令译码器

仅对操作码字段进行移码，向控制器提供特定的操作信号

微操作信号发生器

根据IR的内容(指令)、PSW的内容(状态信息)及 时序信息，产生计算机系统所需的各种控制信号

	微程序控制器	硬布线控制器
工作原理	微操作控制信号以微程序的形式存放在 控制存储器中，执行指令时读出即可	微操作控制信号由组合逻辑根据 当前的指令码、状态和时序即时产生
执行速度	慢	快
规整性	较规整	繁琐，不规整
应用场合	CISC CPU	RISC CPU
易扩充性	易扩充修改	困难

时序信号

用于产生各种时序信号，由统一时钟分频得到

存储器地址存储器MAR

用于存放索要访问的主存单元的地址

存储器数据寄存器MDR

用于存放主存写入的信息或从主存读出的信息

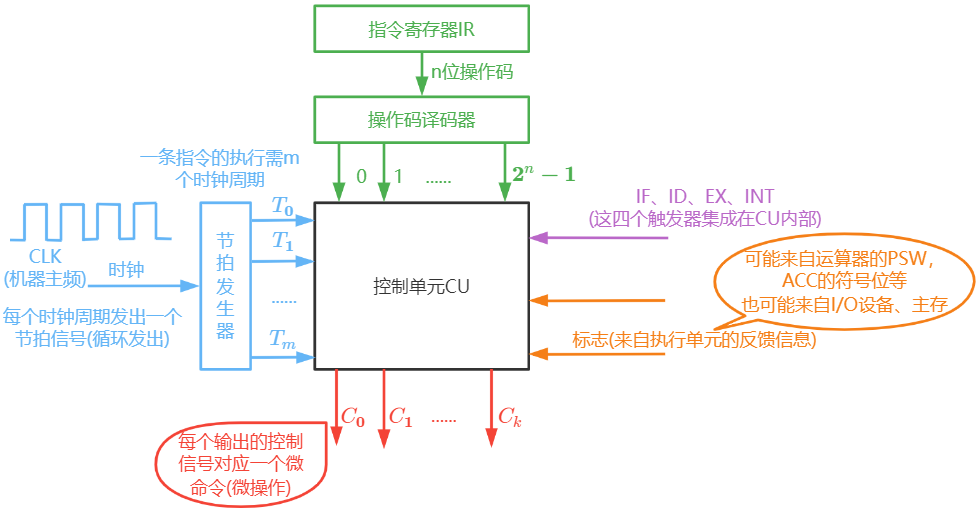

硬布线控制器(组合逻辑型)

原理

根据 指令操作码 、目前的机器周期、节拍信号、机器状态 即可确定当前节拍应该发出哪些 微命令

• 用四个触发器标记指令的四个周期

---

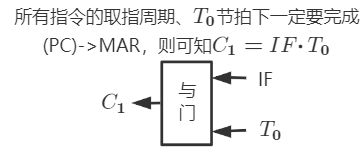

如：(PC)->MAR的微命令

此时将 $C_1$ 接到 $P{C}_{out}$ 、$MA{R}_{in}$ 即可

特点

• 及时产生控制信号，执行速度快：由纯硬件实现控制，控制信号由组合逻辑电路产生
• 扩充指令困难：如果扩充一条指令，则需要修改与优化逻辑表达式，进而修改电路设计
• 指令越多，设计与实现越复杂，因此一般用于RICS

设计步骤

1. 分析每个阶段的微操作序列（取值、间址、执行、中断）

   确定哪些指令在什么阶段

   什么条件下会使用到微操作

2. 选择CPU的控制方式

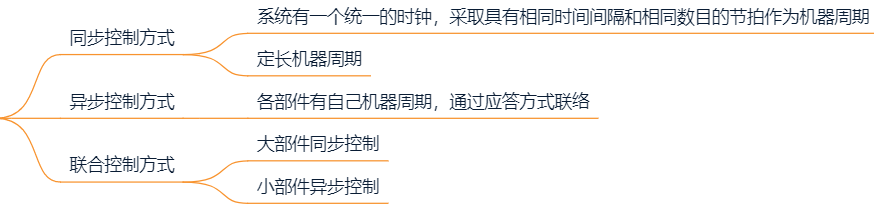

   采用定长机器周期还是不定长机器周期

   每个机器周期安排几个节拍

3. 安排微操作时序

   如何用3个节拍完成整个机器周期内的所有操作

   哪些微操作可以同时执行

4. 电路设计

   确定每个微操作命令的逻辑表达式，并用电路实现

---

1. 分析指令系统中每个指令所需的微操作

罗列出所有指令在各个阶段的微操作序列，就可以知道在什么情况下用到某个微操作

根据指令操作码、目前机器周期、节拍信号、机器状态条件即可确定现在这个节拍下发出哪些"微操作"

• 取指周期

P C → M A R M ( M A R ) → M D R M D R → I R O P ( I R ) → I D ( P C ) + 1 → P C \begin{aligned} &PC\rightarrow MAR\\ &M(MAR)\rightarrow MDR\\ &MDR\rightarrow IR\\ &OP(IR)\rightarrow ID\\ &(PC)+1\rightarrow PC \end{aligned} ​PC→MARM(MAR)→MDRMDR→IROP(IR)→ID(PC)+1→PC​

• 间址周期

$$\begin{array}{rl}& Ad(IR)\to MAR\\ & 1\to R\\ & M(MAR)\to MDR\\ & MDR\to Ad(IR)\end{array}$$

---

2. CPU控制方式-机器周期的确定

---

3. 微操作时序的确定

原则：

• 微操作的先后顺序不能随意更改
• 被控对象不同的微操作，尽量安排在一个节拍内完成
• 占用时间较短的微操作，尽量安排在 一个节拍内完成 ，并允许有先后顺序

$$\begin{array}{rlr}& T_0(1)(PC)\to MAR& \\ & T_0(2)1\to R& 存储器空闲即可\\ & T_1(3)M(MAR)\to MDR& 在(1)之后\\ & T_1(6)(PC)+1\to PC& 在(1)之后\\ & T_2(4)MDR\to IR& 在(3)之后\\ & T_2(5)OP(IR)\to ID& 在(4)之后\end{array}$$

$M(MAR)\to MDR$ 从主存取用数据，用时较长，因此必须占用一个时钟周期才能保证微操作的完成

$MDR\to IR$ 是CPU内部寄存器的数据传送，速度很快，因此在一个时钟周期内可以紧接着完成 OP(IR)->ID

• 将操作码送至译码器，产生执行周期微命令

---

4. 电路设计

• 列出操作时间表
• 确定最简逻辑表达式
• 画电路图

微程序控制器(存储控制型)

设计思路

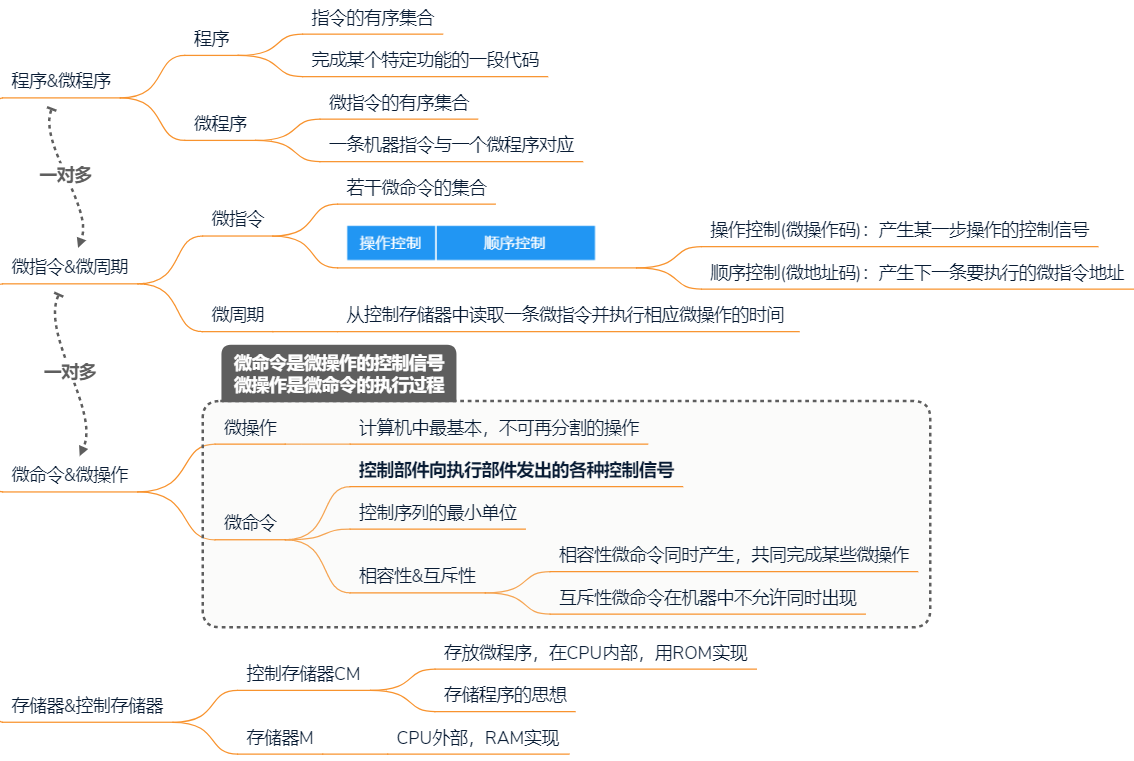

微程序：由微指令序列组成，每一种指令对应一个微程序

程序：由指令序列组成

• 指令是对程序执行步骤的描述
• 微指令是对指令执行步骤的描述

互斥型微命令：不允许并行完成的微命令

相容性微命令：可以并行完成的微命令

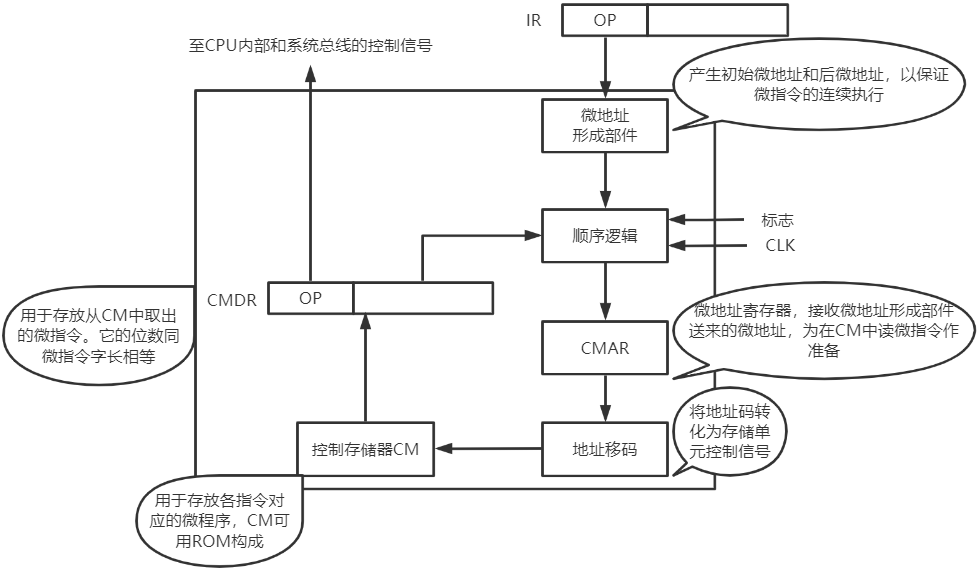

微程序CU结构

CMAR：对应CPU的MAR于PC

微地址形成部件 ：根据操作码确定微程序的起始地址

顺序逻辑 ：调整微指令执行顺序

CM ：控制存储器，厂家会将该CPU支持的所有机器指令对应的微程序写入CM中

• CM中最少微程序数=机器指令数+1（取微指）

• 若多条指令的 取指周期 、 间址周期 、中断周期 的微操作都相同，可将这些微指令编为一个微程序

• CM容量的计算

工作原理

一条机器指令执行周期工作过程：

1. 取微指令

   机器运行时，自动将 取指微程序入口地址 送往 CMAR

   从 CM 中读出相应的微指令送入 CMDR

   取指微程序执行完后，当前机器指令存入 IR

2. 指令操作码字段通过 微地址形成部件 产生该机器指令对应的 微程序入口地址 ，并送往 CMAR

3. 从 CM 中逐条取出微指令并执行

4. 执行完一条机器指令的微程序后，回到 取指微程序入口地址

微程序控制单元的设计

编写各条机器指令所对应的微程序

1. 分析每个阶段的微操作序列

2. 写出机器指令对应的微操作命令及节拍安排

   写出每个周期所需要的微操作

   补充微程序控制器特有的微操作

   • 取指周期

     Ad(CMDR)->CMAR ：每条微指令结束之后都需要进行

     OP(IR)->微地址形成部件->CMAR ：取指周期的最后一条微指令完成后，要根据指令操作码确定其执行周期的微程序首地址

   • 执行周期

     Ad(CMDR)->MAR ：每条微指令结束之后都需要进行

3. 确定微指令格式

4. 编写微指令码点

---

1. 分析每个阶段微操作序列

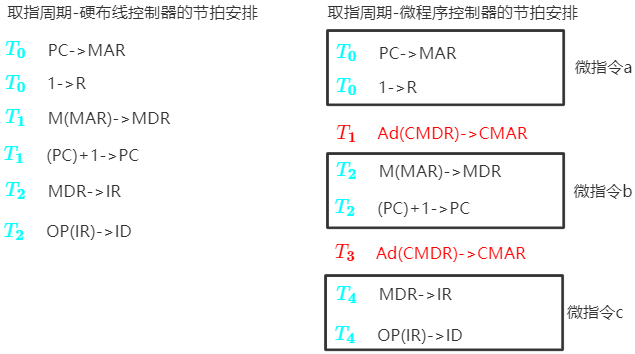

$$\begin{array}{rl}取指周期& (硬布线控制器的节拍安排)：\\ & T_{0}PC\to MAR\\ & T_{0}1\to R\\ & T_{1}M(MAR)\to MDR\\ & T_1(PC)+1\to PC\\ & T_{2}MDR\to IR\\ & T_{2}OP(IR)\to ID\\ 取指周期& (微程序控制器的节拍安排)：\\ & T_{0}PC\to MAR\\ & T_{0}1\to R\\ & T_{1}M(MAR)\to MDR\\ & T_1(PC)+1\to PC\\ & T_{2}MDR\to IR\\ & IROP(IR)\to 微地址形成部件\end{array}$$

---

2. 写出机器指令对应的微操作命令及节拍安排

确定

• 微操作对应的微指令

• 微指令下地址的形成

  第一条微指令地址由硬件形成

  其余微指令由上一条微指令的下地址字段直接给出

  最后一条微指令，其后继微指令地址由微地址形成部件形成，与操作码有关

---

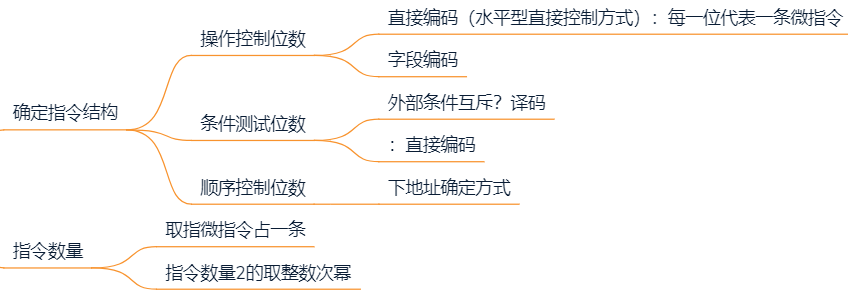

3. 确定微指令格式

根据微操作个数决定采用何种编码格式——确定 操作控制字段 的位数

根据 CM 中存储的微指令总数，确定微指令的 顺序控制字段 的位数

按 操作控制字段 位数和 顺序控制字段 位数就可确定微指令字长

---

水平型微指令：一条微指令能定义多个可并行的微命令

优点：微程序短，执行速度快

缺点：微指令长，编写微程序比较麻烦

1. 某微程序控制器中，采用水平型直接控制（编码）方式的微指令格式，后续微指令地址由微指令的下地址字段给出。已知机器共有28个微命令，6个互斥的可判定的外部条件，控制存储器容量为521*40位，设计微指令格式



2. 某机共有52个微操作控制信号，构成5个互斥的微命令组，各组分别包含5,8,2,15,22个微命令、已知可判定的外部条件有两个，微指令字长28位，按水平型微指令格式设计微指令，微指令的下地址字段直接给出后继微指令地址



---

垂直型微指令：一条微指令只能定义一个微命令，由微操作码字段规定具体功能

优点：微指令短，简单，规整，便于编写微程序

缺点：微程序长，执行速度慢，工作效率低

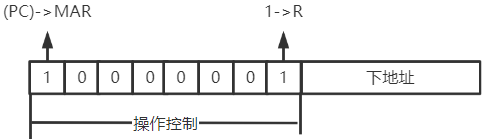

4. 编写微指令码点

根据 操作控制字段 每一位代表一个微操作命令，编写每个微指令码点

微指令的设计

• 微指令的具体格式
• 如何根据微指令发出相应微命令

微命令与微操作一一对应，一个微操作对应一个控制信号输出线

有的微操作可以并行执行，一条微指令可以包含多个微命令

---

微操作字段(微指令的控制方式)

a. 直接编码(直接控制)方式

在微指令的操作控制字段中，每一位代表一个微操作命令

某位为 1 表示该控制信号有效

优点：简单直观；执行速度快；操作并行性好

缺点：微指令字长过长（n个微命令要求微指令的操作字段有n位），造成CM容量极大

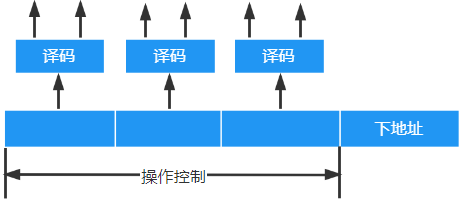

b. 字段直接编码方式

将微指令的控制字段分成若干段，每段经译码后发出控制信号

分段原则

• 互斥性微命令分在同一段内，相容性微命令分在不同段内
• 每个小段中包含的信息不能太多，否则将增加译码线路的复杂性和译码时间
• 一般每个小段还要留出一个状态，表示本段不发出任何微命令。因此某字段的长度为3位时，最多只能表示7个互斥的微命令，000表示不操作

某计算机的控制器采用微程序控制方式，共有33个微命令，构成5个互斥类，分别包括7,3,12,5和6个微命令，则操作控制字段有多少位

• 直接编码方式：33种微命令，操作控制字段需要33位
• 字段直接编码方式：3+2+4+3+3=15位，操作控制字段需要15位

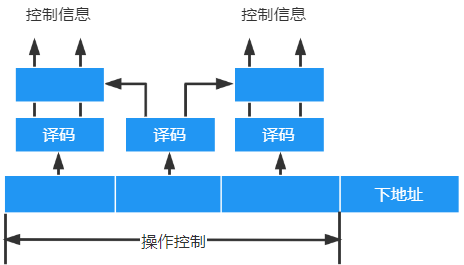

c. 字段间接编码方式

一个字段的某些微命令需由另一字段中的某些微指令来解释

---

微地址码字段(微指令地址形成方式)

1. 微指令的 下地址字段 指出：

   微指令格式中设置一个下地址字段，直接指出后继微指令的地址

2. 根据机器指令的 操作码 形成

   当机器指令取至指令寄存器后，微指令的地址由操作码经微地址形成部件形成

3. 增量计数器法

   (CMAR)+1->CMAR

4. 分支转移



5. 由硬件产生微程序入口地址

   第一条微指令地址 由专门硬件产生（用专门的硬件记录取指周期微程序首地址）

   中断周期：由硬件产生 中断周期微程序首地址（由专门的硬件记录）

---

某计算机采用微程序控制器，共32条指令，公共的取指指令微程序包含2条微指令，各指令对应的微程序平均由4条微指令组成，采用下地址字段法确定下调微指令地址，则微指令下地址字段的位数是多少位？

总共需要存储 $32\times 4+2=130$ 条微指令，标注130条微指令需要 $\lceil lo{g}_{2}130\rceil =8$ 个二进制位

4.3 数据通路

4.3.1 概念

数据通路：数据在各功能部件之间传送的路劲

数据通路部件：数据通路上的部件

执行部件/功能部件：数据通路中进行数据运算的部件

控制部件产生的控制信号建立数据通路

• 数据通路的每个部件都需要控制信号

  三态门（单选）：一个控制信号，通断控制

  多路选择器（多选一）：一个控制信号，条件控制

内部总线：同一部件内的总线，如CPU内总线

系统总线：同一台计算机系统各个部件间的总线，如CPU、内存、通道、IO接口

4.3.2 功能

实现CPU内部的数据交换

• ALU-Reg
• Reg-Reg
• Reg-主存

4.3.3 结构

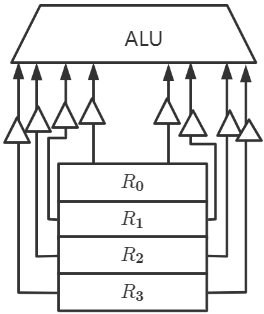

专用数据通路

只要与ALU有数据/地址流动，就排线

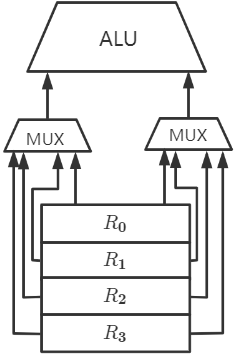

若直接用导线相连，相当于寄存器组同时与ALU传送数据，故需要进行 选择控制部件

• 多路选择器MUX，选择一路输出



• 三态门控制每一路是否有输出


  特点：

• 性能高，不存在数据冲突

  多个专用数据通路可同时工作

• 结构复杂，硬件量大，不易实现

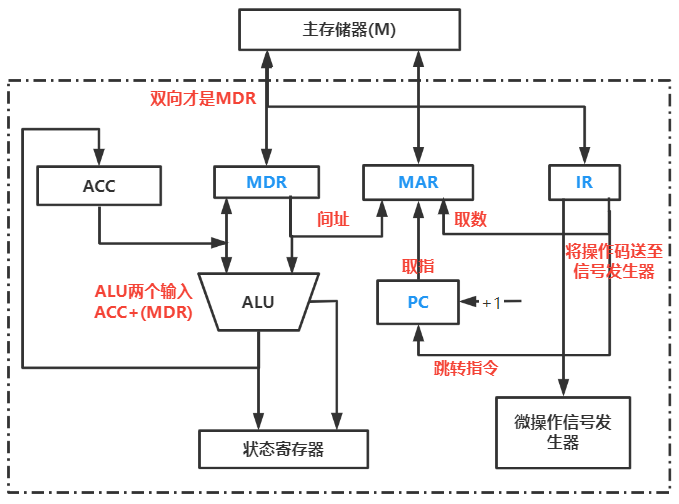

• PC是自增寄存器
• PC内容是地址，所以送往MAR
• 与微操作信号发生器相连的是IR
• 与主存相连的寄存器时MAR和MDR

内总线

内部总线：同一部件，如CPU内部连接各个寄存器和运算部件之间的总线

系统总线：指同一台计算机系统的各部件，如CPU、内存、通道和各类I/O接口间互相连接的总线

特点

• 结构简单，容易实现
• 数据传输出在数据冲突现象
• 内总线除了ALU与暂存器（输入&输出）有专用数据通路外，其余全部通过总线连接，包括IR与PC

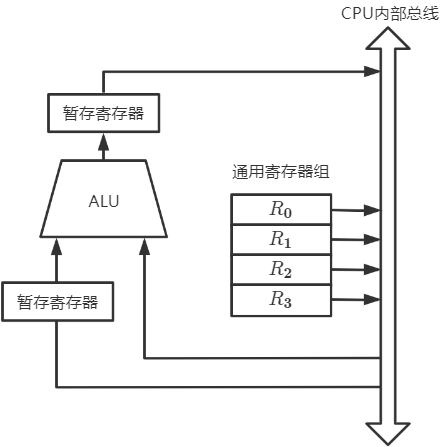

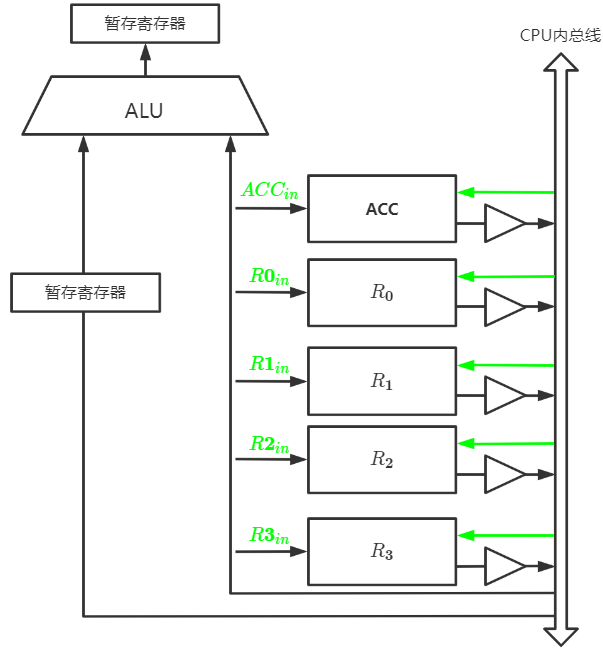

CPU内单总线方式

• 同一时刻只允许一组功能部件进行数据传输
• 每完成一个微操作，都需要撤销之前的控制信号，解除对总线的占用

---

Reg-Reg间数据传送

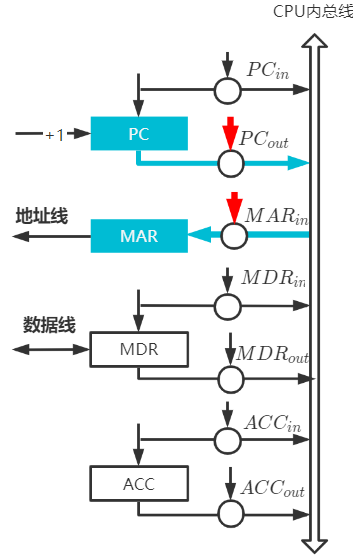

比如把PC内容送至MAR，实现传送操作的流程及控制信号为
$$\begin{array}{rl}(PC)\to Bus& P{C}_{out}有效，PC内容送总线\\ Bus\to MAR& MA{R}_{in}有效,总线内容送MAR\end{array}$$

---

CPU-主存

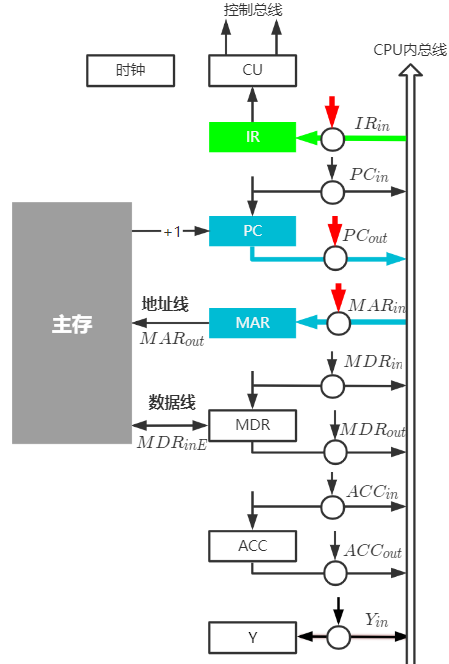

CPU从主存读取指令，实现传送操作的流程及控制信号为：
$$\begin{array}{rl}(PC)\to MAR& P{C}_{out}和MA{R}_{in}有效,\\ & 当前指令地址\to MAR\\ 1\to R& CU发读命令(通过控制总线发出)\\ M(MAR)\to MDR& MD{R}_{in}有效\\ MDR\to IR& MD{R}_{out}和I{R}_{in}有效,当前指令\to IR\end{array}$$

---

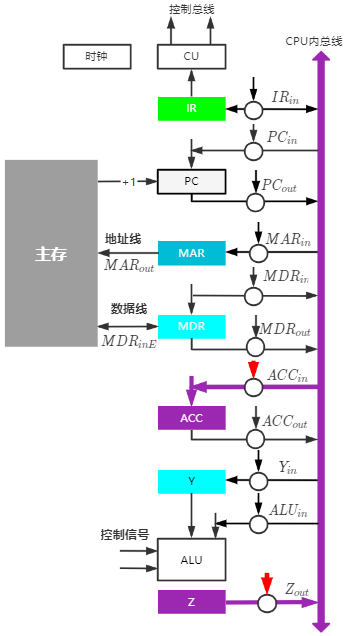

ALU-Reg（执行算术或逻辑运算）

一条加法指令，微操作序列及控制信号为：

$$\begin{array}{rl}Ad(IR)\to MAR& MD{R}_{out}和MA{R}_{in}有效\\ 1\to R& CU发出读命令\\ M(MAR)\to MDR& MD{R}_{in}有效\\ MDR\to Y& MD{R}_{out}，操作数\to Y\\ (ACC)+Y\to Z& AC{C}_{out}和AL{U}_{in}有效,\\ & CU向ALU发出加命令\\ Z\to ACC& Z_{out}和AC{C}_{in}有效，结果\to ACC\end{array}$$

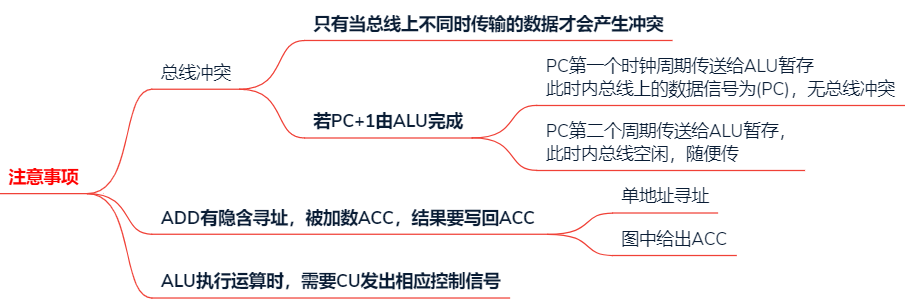

• 暂存寄存器Y与CPU之间有专用数据通路，数据传输不占用总线周期

---

分析指令 ADD (R0),R1 的指令流程和控制信号

1. 分析指令功能和指令周期

   功能：((R0))+(R1)->(R0)

   取指周期、间址周期 、执行周期

2. 写出各阶段的指令流程

   取指周期：公共操作

   时序	微操作	有效控制信号
   1	$(R0)\to MAR$	$R_{out},MA{R}_{in}$
   2	$M(MAR)\to MDR$	$MemR,MA{R}_{out},MD{R}_{inE}$
   3	$(MDR)\to Y$	$MD{R}_{out},Y_{in}$
   4	指令译码	-

   间址周期：完成取数操作，被加数在主存中，加数已经放在寄存器R1中

   时序	微操作	有效控制信号
   1	$(R0)\to MAR$	$R{0}_{out},MA{R}_{in}$
   2	$M(MAR)\to MDR$	$MemR,MA{R}_{out},MD{R}_{inE}$
   3	$(MDR)\to Y$	$MD{R}_{out},Y_{in}$

   执行周期：完成相加操作

   时序	微操作	有效控制信号
   1	$(R1)+(Y)\to Z$	$R{1}_{out},AL{U}_{in},CU向ALU发ADD控制信号$
   2	$(Z)\to MDR$	$Z_{out},MD{R}_{in}$
   3	$(MDR)\to M(MAR)$	$MemW,MD{R}_{outE},MA{R}_{out}$

---

CPU内多总线方式
