【Materials Studio学习八】Fe–N–C的FeN4位点构建

文献结构图

此图摘录于文献

单层石墨结构构建(石墨烯)

见上一篇博客关于石墨烯的构建

手动形成结构空位

删除一些原子，形成结构空位。在删除前，需要先取消对称性(make P1)，并建立supercell

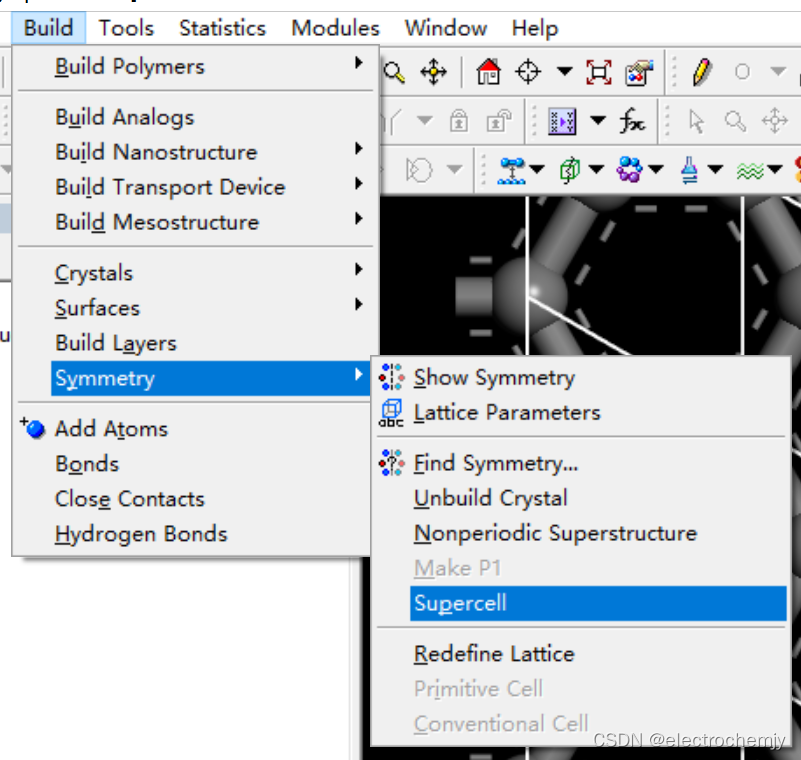

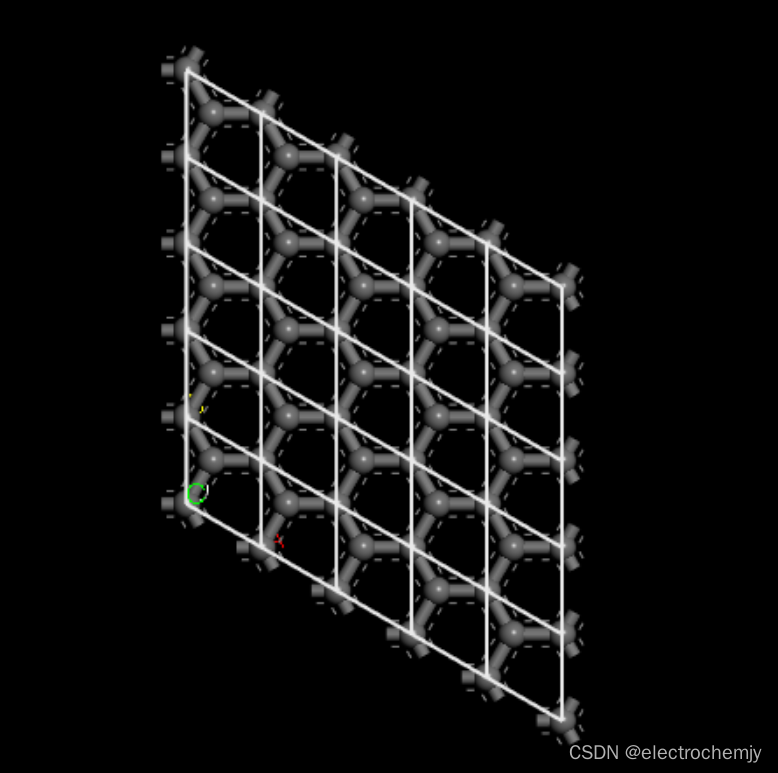

【supercell】

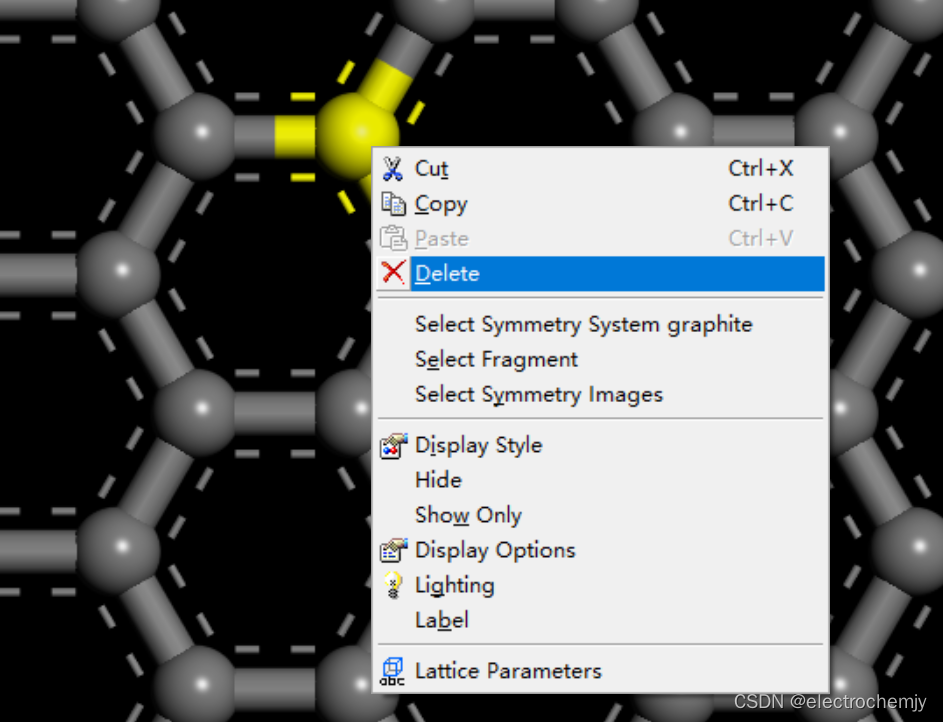

【删除一些原子】

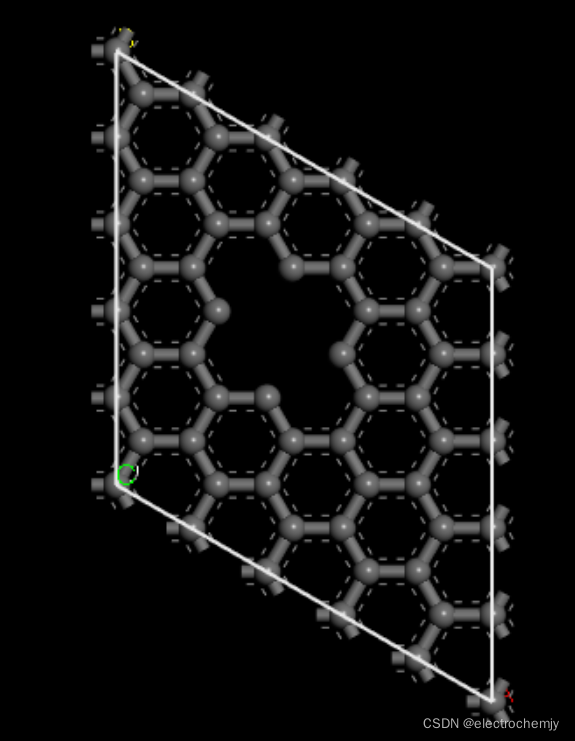

【带有结构空位的结构】

有序掺杂N

对以下选中的四个原子进行有序掺杂，即把原子组分由C改为N

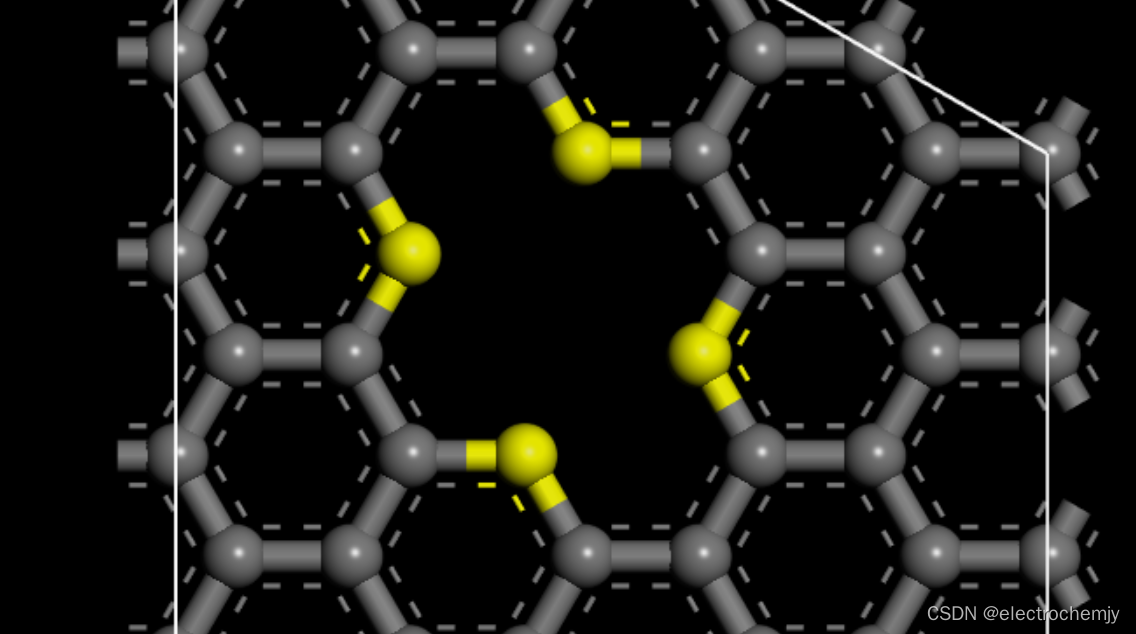

【选中要掺杂的原子】

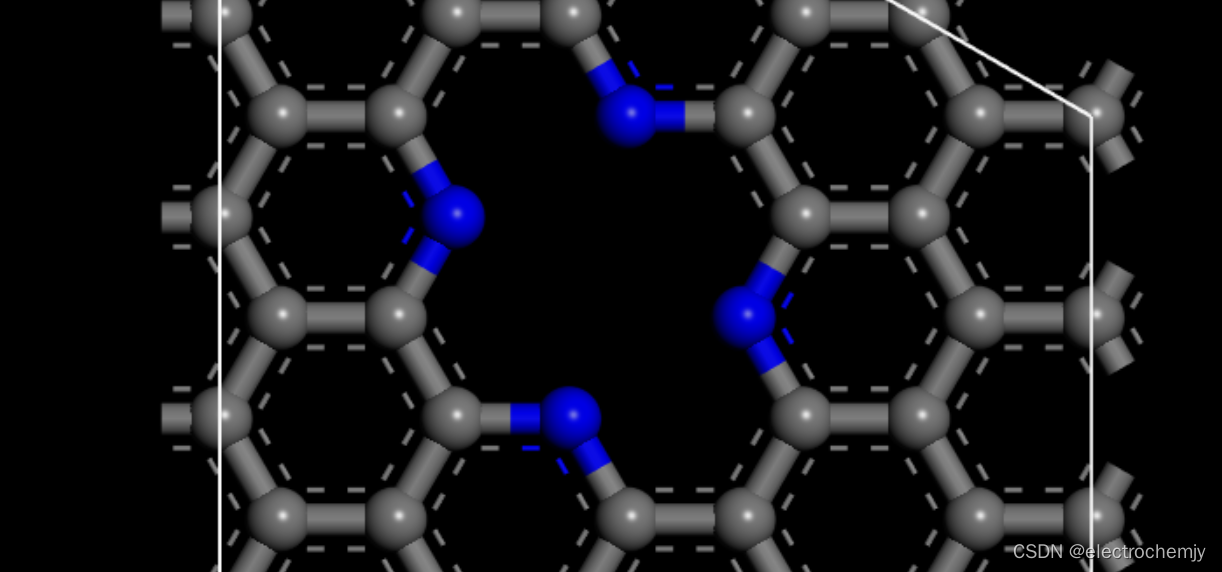

【替代为N】

掺杂Fe

下面需要在四个N中间添加一个Fe

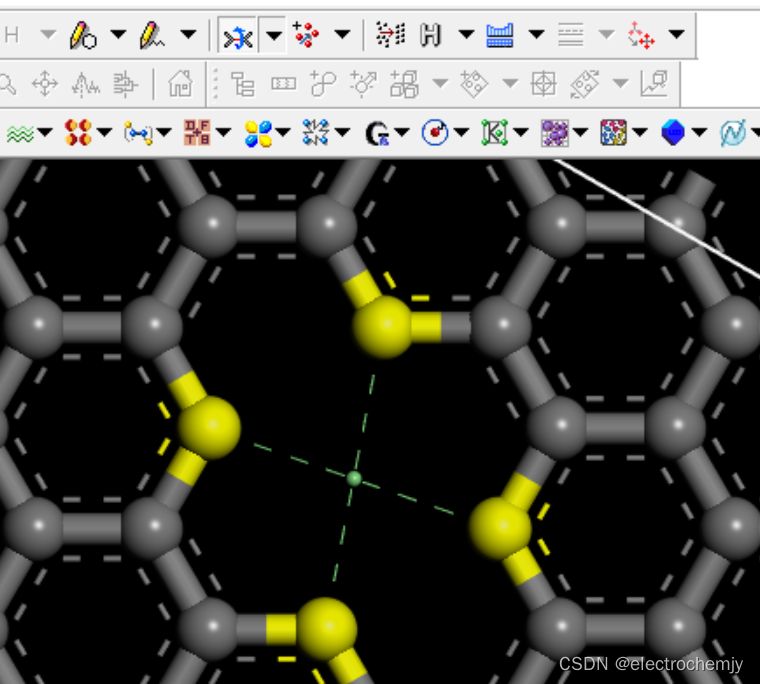

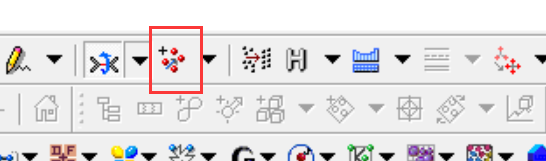

【定位】
首先需要点击选中四个氮原子，并点击创建中心点

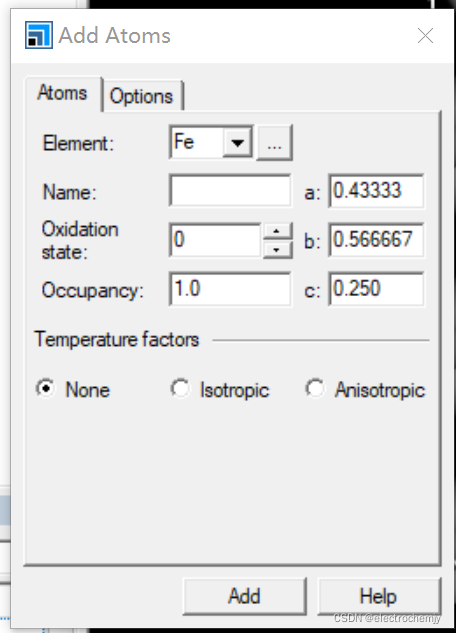

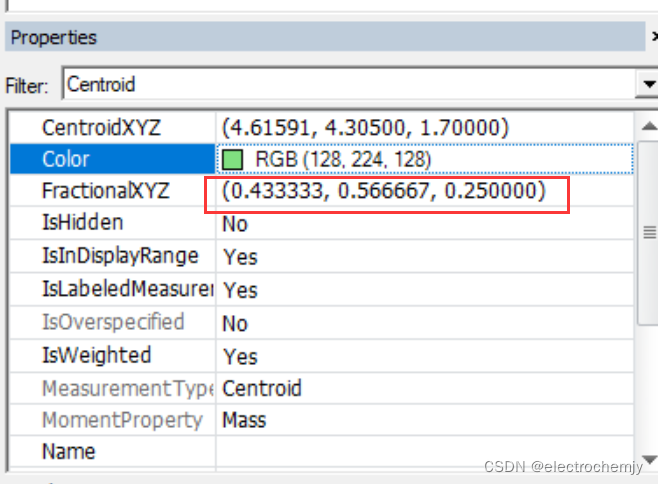

【记录中心位置，并在此位置添加Fe】
添加Fe原子时，修改其添加位置为前面的中心位置

完成FeN4位点构建

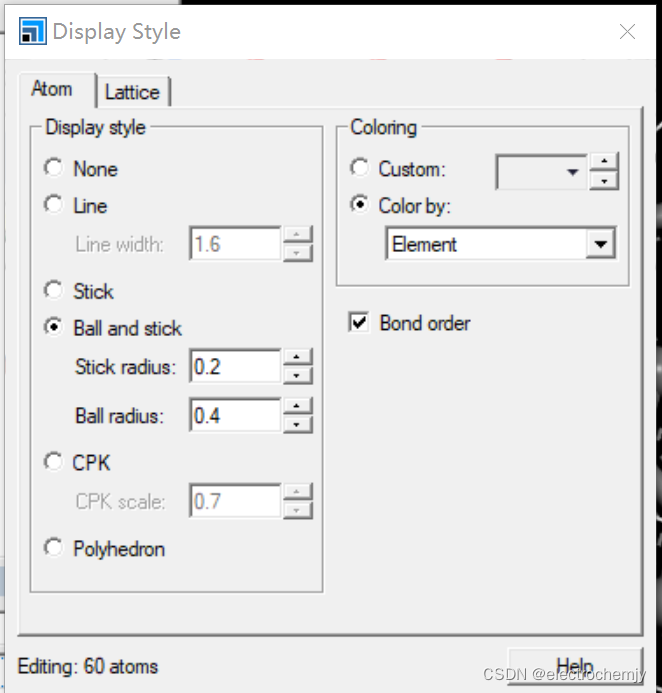

【改变显示模式，检查是否添加成功】
将添加的原子显示为球棍模型

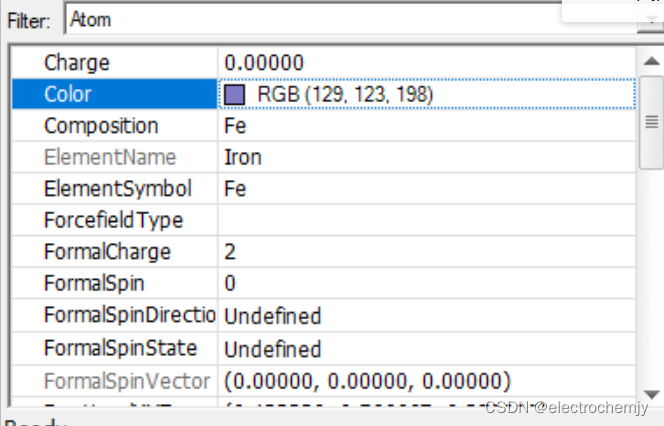

点击中心原子，可以查看其信息为Fe，因此构建成功

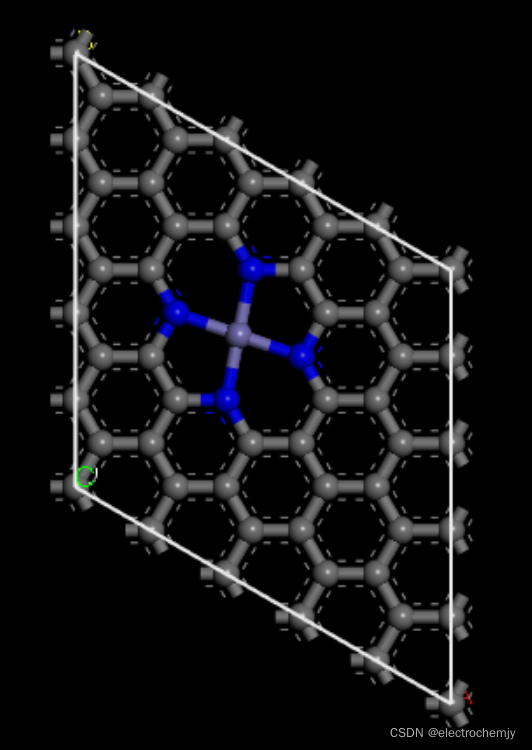

【结果图】
