接口电路：RS232串口设计

RS232是一种应用非常广泛的通讯串口，在调试场景中应用较多。一般带有处理器功能的芯片在设计时都会引出一个调试RS232串口用于后期debug。

来简单认识一下这位选手

通信速率：随着标准的不断更新，现有的RS232接口通信速率最高可达1M。

通信距离：实际应用15m以内

通信方式：全双工，点对点

电平标准：负逻辑，对发送器而言，逻辑"1"为 -5V~-15V，逻辑“0”为5V~15V；对接收器而言，逻辑"1"为 -3V~-15V，逻辑“0”为3V~15V；观察发现RS232信号的噪声容限为2V。

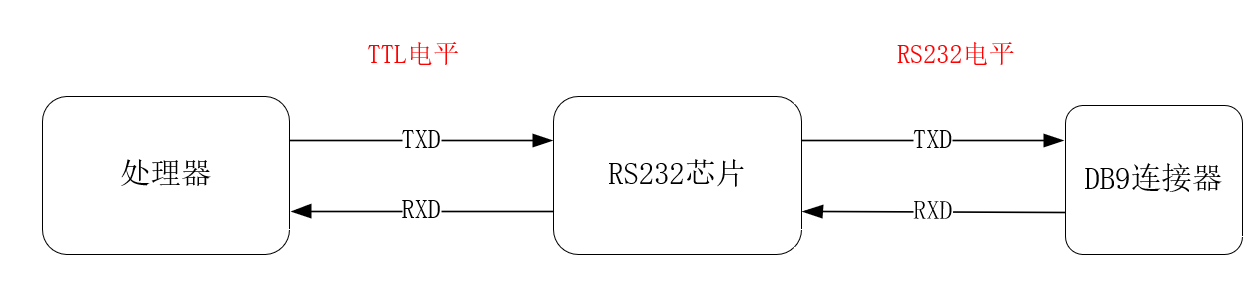

从常用的硬件设计上来讲，硬件链路大致如下：核心是RS232芯片，其作用是实现电平转换。

处理器：此部分可以是任何具备串口功能的处理器，如单片机，FPGA，CPU，DSP等等。

RS232芯片：选型时需注意处理器端的电压（不同处理器的电压有可能不一样，常见3.3V，业余可能是1.8V、1.0V或其他）、通信速率、内部是否含ESD、工作温度、封装等信息。

DB9连接器：此部分可以是任何连接器形式，只不过DB9最常用，这里拿来举例。如果布局空间有限，排针亦可，记得预留一个GND的排针。

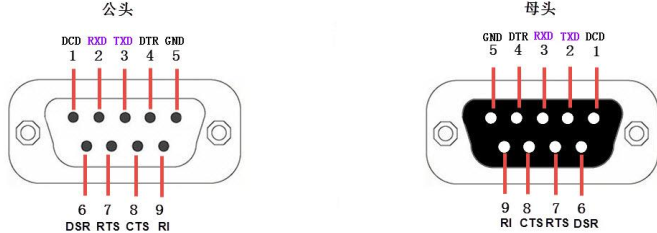

对外通信是只需要接3根线即可：TXD、RXD、GND。注意通信双方TXD和RXD需要交叉相连。下图为DB9公头和母头定义，接线可作参考。

设计建议：

• TXD、RXD信号线上串接0欧姆电阻，串口不通调试时可以快速测出哪块出的问题。
• 靠近连接器的TXD、RXD信号线上预留添加ESD器件，如果RS232芯片无ESD防护功能的话。或者考虑到后期维护更换的RS232芯片有可能不带ESD，一般可以预留不上件。
• 结构放置应考虑测试的便捷性，不能板子出问题了要经过一大堆诸如拆机箱、拆散热器等费时费力的操作才能进行调试debug。（对DEBUG串口而言此条需注意）。
