74HC595工作原理及FPGA实现数码管驱动方法

最新推荐文章于 2025-04-26 01:54:39 发布

飞飞蛾okk

最新推荐文章于 2025-04-26 01:54:39 发布

阅读量3.6k

点赞数 1

文章标签：嵌入式硬件 fpga开发

本文链接：https://blog.csdn.net/qq_40535577/article/details/127196920

版权

74HC595，移位寄存器，串行输入，8位并行输出，一般用于数码管电路以减少使用的IO口数量。

管脚介绍：

Q0~Q7 ：八位并行输出位

Q7' : 级联位，若输入位数大于8位，先进入的位会从此口连续输出，用于多片之间的级联

VCC GND 不多介绍

Ds : 串行数据输入位

OE ：输出使能位，低有效，一般直接全程给低电平就行

SHcp : 移位寄存器时钟输入，后文详述

STcp : 存储寄存器时钟输入，同上

MR ：主复位，低有效，一般直接接到VCC拉高

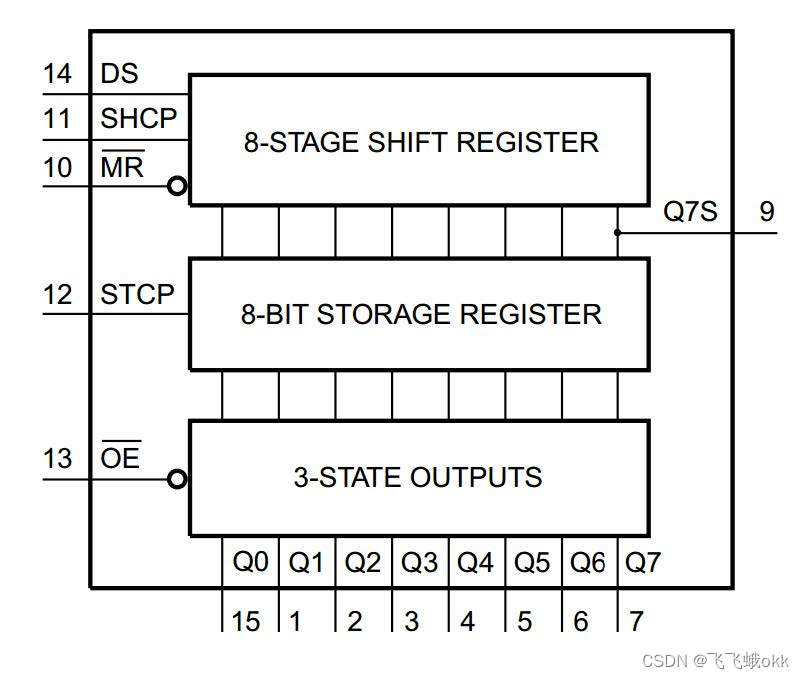

上图为74HC595内部结构，一个8位的移位寄存器，一个8位的存储寄存器，再有一个8位的并行输出。

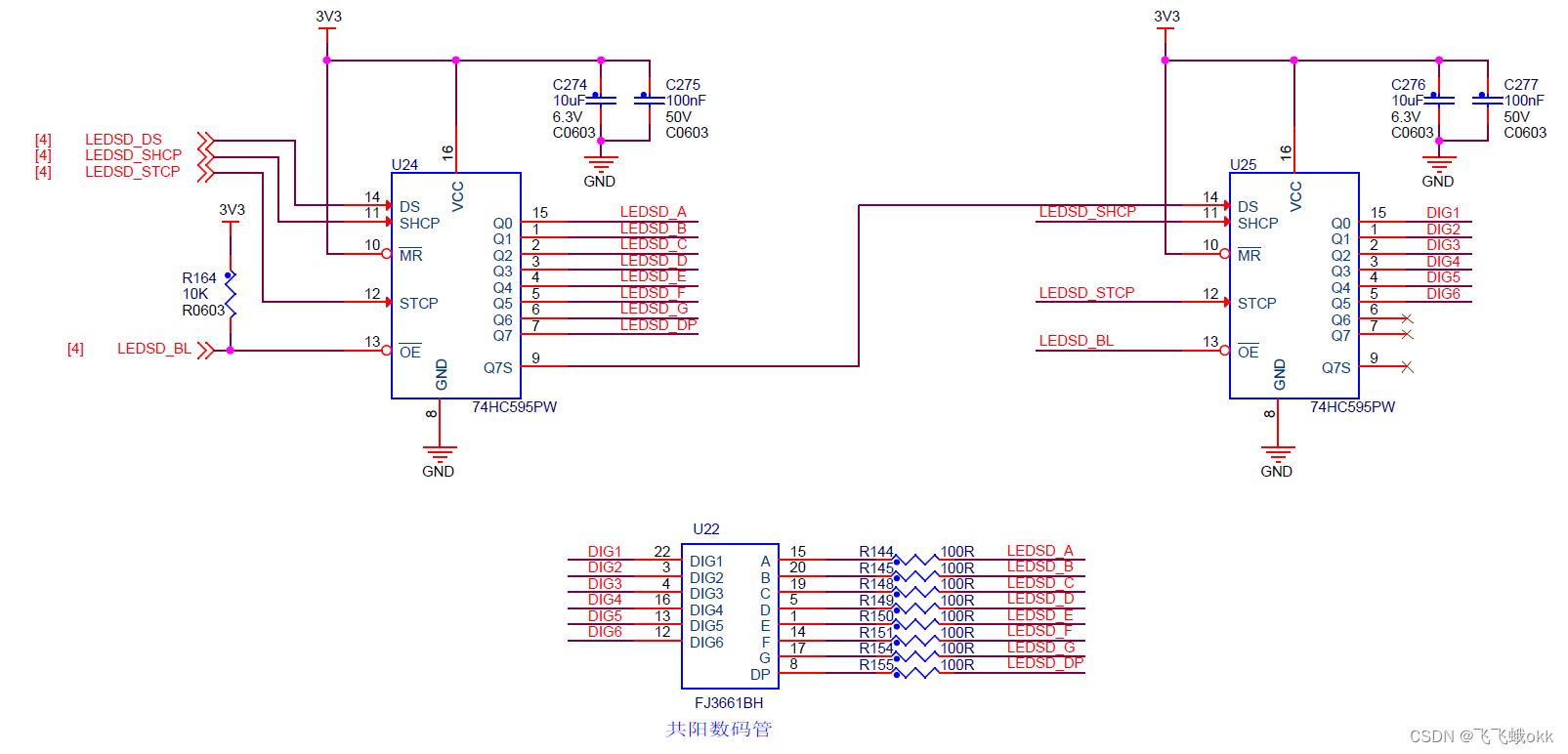

为讲明Q7'的级联作用，此处应用场景选择为：6位8段数码管，驱动此数码管共需要8位段选端和6位位选端，共14位串行数据输入。

Ds数据输入端串行输入时，在SHcp的上升沿将数据移入移位寄存器内，每个SHcp上升沿移入一位单bit数据，最先输入的一直向后移直到8个SHcp上升沿后，移位寄存器填满，此时若数据输入端还有数据输入，下一个SHcp上升沿到来时，最先输入的1bit数据就会从Q7'输出（此处可理解为队列，先进先出）。在STcp的上升沿，数据会从移位寄存器进入存储寄存器中，当OE低有效时，存储寄存器中的值从Q0~Q7并行输出。

上述应用场景下，将第一片74HC595的Q7‘串行输出端接到第二片的数据输入端Ds，实现级联功能。经过14个时钟SHcp上升沿后，数据已经全部移位进入移位寄存器，一次共输入14位数据，那么第一位输入的串行数据会在第二片74HC595芯片的Q5输出，此时给一个上升沿的STcp信号就可以将信号移入存储寄存器，OE信号持续给低，即可输出。

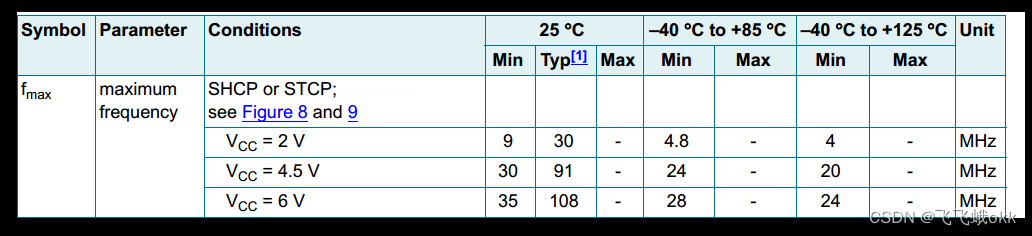

上述过程中还存在一个问题，SHCP频率给多少合适？它是有限制的

我实验板子的电压为3.3V，取图中2V的亦可，采用50MHZ的四分频12.5MHZ作为SHCP时钟，计数SHCP时钟上升沿，14个上升沿给出一个STCP的上升沿作为STCP时钟，相当于STCP时钟是SHCP时钟的14分频。

主要难点就在于SHCP和STCP时钟的获得，其他的按步骤来即可。

代码如下，需者自取（静态数码管）

`timescale 1ns/1ns


module seg_static(
    input sys_clk,
    input sys_rst_n,
    output reg [7:0]seg,
    output reg [5:0]sel
);

parameter seg_0 = 8'hc0,
          seg_1 = 8'hf9,
          seg_2 = 8'ha4,
          seg_3 = 8'hb0,
          seg_4 = 8'h99,
          seg_5 = 8'h92,
          seg_6 = 8'h82,
          seg_7 = 8'hf8,
          seg_8 = 8'h80,
          seg_9 = 8'h90,
          seg_a = 8'h88,
          seg_b = 8'h83,
          seg_c = 8'hc6,
          seg_d = 8'ha1,
          seg_e = 8'h86,
          seg_f = 8'h8e;

parameter cnt_500ms = 25'd24_999_999 ;
//parameter cnt_500ms = 25'd32_999_999 ;

reg [24:0]cnt;
reg [3:0]num;

always@(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n==1'b0)
          cnt <= 25'd0;
          else if(cnt==cnt_500ms)
           cnt <= 25'd0;
           else
           cnt <= cnt + 1'b1;


always@(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n==1'b0)
          num <= 4'd0;
          else if(num==4'd15 && cnt==cnt_500ms)
           num <= 4'd0;
           else if(cnt==cnt_500ms)
           num <= num + 1'b1;
            else
           num <= num;

always@(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n==1'b0)
          seg <= 8'b1111_1111;
          else
           case(num)
          0 : seg <= seg_0;
          1 : seg <= seg_1;
          2 : seg <= seg_2;
          3 : seg <= seg_3;
          4 : seg <= seg_4;
          5 : seg <= seg_5;
          6 : seg <= seg_6;
          7 : seg <= seg_7;
          8 : seg <= seg_8;
          9 : seg <= seg_9;
         10 : seg <= seg_a;
         11 : seg <= seg_b;
         12 : seg <= seg_c;
         13 : seg <= seg_d;
         14 : seg <= seg_e;
         15 : seg <= seg_f;
      default : seg <= 8'b1111_1111;
      endcase

always@(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n==1'b0)
          sel <= 6'b0;
          else
          sel <= 6'b111_111;


endmodule

`timescale  1ns/1ns


module hc595_ctrl(
    input sys_clk,
    input sys_rst_n,
    input wire [7:0]seg,
    input wire [5:0]sel,
    output reg shcp,
    output reg stcp,
    output reg ds,
    output wire oe
);

reg [1:0]cnt_4;
reg [3:0]cnt_14;

wire [13:0]data;

assign data = {seg[0],seg[1],seg[2],seg[3],seg[4],seg[5],seg[6],seg[7],sel};

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==1'b0)
        cnt_4 <= 2'b0;
        else if(cnt_4==2'd3)
        cnt_4 <= 2'b0;
        else
        cnt_4 <= cnt_4 + 1'b1;


//sys_clk的四分频当作shcp时钟
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==1'b0)
        shcp <= 1'b0;
        else if(cnt_4 <= 2'd1)
        shcp <= 1'b0;
        else
        shcp <= 1'b1;


//产生stcp时钟
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==1'b0)
        cnt_14 <= 4'b0;
        else if(cnt_14==4'd13 && cnt_4==2'd3)
        cnt_14 <= 4'b0;
        else if(cnt_4==2'd3)
         cnt_14 <= cnt_14 + 1'b1;
        else
        cnt_14 <= cnt_14;

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==1'b0)
        stcp <= 1'b0;
        else if(cnt_14==4'd13 && cnt_4==2'd3)
        stcp <= 1'b1;
        else
        stcp <= 1'b0;


//产生ds信号

always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n==1'b0)
        ds <= 1'b0;
        else if(cnt_4==2'd0)
        ds <= data[cnt_14];
        else
        ds <= ds;


//产生oe信号

assign oe = ~sys_rst_n;



endmodule

`timescale  1ns/1ns

module smg_static(
    input  sys_clk,
    input  sys_rst_n,
    output shcp,
    output stcp,
    output oe,
    output ds
);

wire [7:0]seg;
wire [5:0]sel;

seg_static seg_static_inst(
   .sys_clk(sys_clk),
   .sys_rst_n(sys_rst_n),
   .seg(seg),
   .sel(sel)

);

hc595_ctrl hc595_ctrl_inst(
    .sys_clk(sys_clk),
    .sys_rst_n(sys_rst_n),
    .seg(seg),
    .sel(sel),
    .shcp(shcp),
    .stcp(stcp),
    .ds(ds),
    .oe(oe)
);

endmodule
