PID控制器的整定——基于临界比例度法的PID整定

关键字：Matalb；PID；临界比例度；参数整定

系列文章目录

PID控制器的整定——基于响应曲线法的PID整定

---

---

前言

  PID控制作为工业常用控制方法，其控制效果与三个参数比例系数、积分系数和微分系数息息相关，通过一定的方法，对其进行整定就成为PID控制中较为重要的一环。

---

提示：本文对一些复杂的流程与概念进行了简化与省略，如果想详细了解的小伙伴可以参考刘金琨老师的《先进PID控制MATLAB仿真 -第4版》的第2章（需要电子版请私戳）

一、应用PID控制的SISO系统

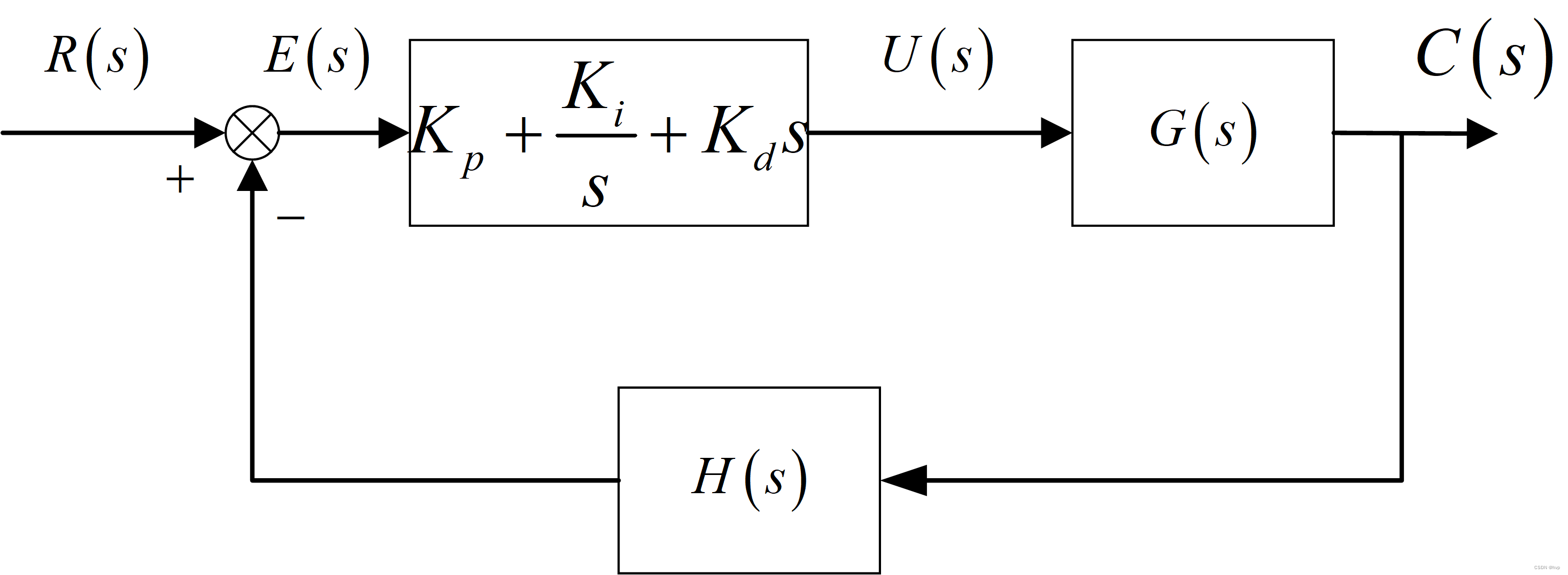

  在应用PID控制的SISO（单输入单输出）系统如图1.1：

图1.1 应用PID控制器的单输入单输出系统结构图

其中$K_p$、$K_i$和$K_d$分别是比例系数、积分系数和微分系数。

二、临界比例度法

1.整定公式

  临界比例度法是一种经验公式，在本博文中将直接使用该公式：

图2.1 临界比例度法

其中${\delta }_{\tau }$、$T_{\tau }$分别是比例度、等幅振荡的周期。

图2.2 等幅振荡输出

2.整定步骤

1. 在P控制器的情况下开始
   $$u\left(k\right)=\frac{1}{{\delta }_{\tau }}e\left(k\right)=\frac{1}{{\delta }_{\tau }}\left[r\left(k\right)-c\left(k\right)\right]\text{\hspace{1em}(1)}$$其中$u\left(k\right)$、$e\left(k\right)$、$r\left(k\right)$和$c\left(k\right)$分别表示当前采样时刻的控制器输出、误差、输入和输出；
2. 从$K_p$较小的情况下，即比例度值较大开始调整，逐步减小其值；
3. 当系统输出达到临界震荡时，此刻的比例度即为${\delta }_{\tau }$，此时的震荡周期即为$T_{\tau }$。

注意：只有自平衡对象才能使用此方法。自平衡对象如：水缸液位——经过进水与出水阀，水缸液位总能稳定在一个新的或原来的稳态。非自平衡对象如：单轴倒立摆小车——不增加控制器，从平衡状态下，一旦有电机动作倒立摆将不再平衡。

三、MATLAB实现

  考虑被控对象的传递函数：
$$G\left(s\right)=\frac{5e^{-2s}}{1.5s^2+2.5s+1}\text{\hspace{1em}(2)}$$实现对上述传递函数的PID控制器参数整定，代码如下：

% Critical proportionality method for PID parameter
clc;
clear;
close all;
%%
N=500;                                                                      %采样点个数
delta_tau=2.8;                                                              %δτ
T_tau=9;                                                                    %Tτ
num_c=5;                                                                    %传递函数分子系数
den_c=[1.5 2.5 1];                                                          %传递函数分母系数
tol=2;                                                                      %纯滞后参数
Ts=1;                                                                       %采样时间
sys_c=tf(num_c,den_c,'inputdelay',tol);                                     %连续系统
sys_d=c2d(sys_c,Ts,'zoh');                                                  %离散系统（Z变换）
[num_d,den_d]=tfdata(sys_d,'v');                                            %Z变换后传递函数的分子、分母系数
time=ones(1,N);
r=ones(1,N);
c=ones(1,N);
e=ones(1,N);
de=ones(1,N);
u=ones(1,N);
u_1=0.0;u_2=0.0;u_3=0.0;u_4=0.0;                                            %u_1=u(k-1)、u_2=u(k-2)、u_3=u(k-3)、u_4=u(k-4)
e_1=0;                                                                      %e_1=e(k-1)
ei=0;
c_1=0.0;c_2=0.0;                                                            %c_1=c(k-1)、c_2=c(k-2)
%%
for k=1:1:N
    time(k)=k*Ts;                                                           %时间向量
    r(k)=1.0;                                                               %系统输入
    c(k)=-den_d(2)*c_1-den_d(3)*c_2+num_d(2)*u_3+num_d(3)*u_4;              %系统输出
    e(k)=r(k)-c(k);                                                         %系统误差
    de(k)=(e(k)-e_1)/Ts;                                                    %误差微分
    ei=ei+Ts*e(k);                                                          %误差积分
    % 通过控制参数M的改变控制器类型
    M=1;
    % 整定比例度参数
    if M==1
        delta=delta_tau;
        u(k)=1/delta*e(k);
    % P控制器下的系统输出
    elseif M==2
        delta=2*delta_tau;
        u(k)=1/delta*e(k);
    % PI控制器下的系统输出
    elseif M==3
        delta=2.2*delta_tau;
        Ti=0.85*T_tau;
        u(k)=1/delta*(e(k)+1/Ti*ei);
    % PID控制器下的系统输出
    elseif M==4
        delta=1.7*delta_tau;
        Ti=0.5*T_tau;
        Td=0.13*T_tau;
        u(k)=1/delta*(e(k)+1/Ti*ei+Td*de(k));
    end
    %更新系统参数
    e_1=e(k);
    u_4=u_3;u_3=u_2;u_2=u_1;u_1=u(k);
    c_2=c_1;c_1=c(k);
end
%%
%画图
plot(time,r,'r-',time,c,'k:','linewidth',2);
xlabel('time(s)');ylabel('Position tracking');
legend('Ideal position signal','Position tracking','loaction','NorthEast');

在上述代码中有几个问题需要注意：
①离散输出的形式需要根据Z变换后的传递函数确定：
$$\frac{U}{C}=\frac{num\left(2\right)z^{-3}+num\left(3\right)z^{-4}}{den\left(1\right)+den\left(2\right)z^{-1}+den\left(3\right)z^{-2}}\text{\hspace{1em}(3)}$$以上的公式可以根据图3.1推得：

图3.1 离散传递函数

②纯滞后环节的Z变换：如图3.1中单独的$z^{-2}$这一项，就是由纯滞后环节$e^{-2\times T_s}$变换的得来，注意如果$T_s=0.1$，则纯滞后环节的Z变换则变为$z^{-20}$。

图3.2 纯滞后环节的Z变换

③整定流程
在$M=1$情况下调节${\delta }_{\tau }=5$：

图3.3 M=1 δτ=5

减小到一半${\delta }_{\tau }=2.5$：

图3.4 M=1 δτ=2.5

现在可以断定的是临界稳定的大概范围为$\left(2.5,5\right)$，在多次实验后可得${\delta }_{\tau }=2.8$时系统输出为临界稳定：

图3.5 M=1 δτ=2.8

并且在此时震荡的周期$T_{\tau }=9$：

图3.6 M=1 δτ=2.8时的震荡周期

随后分别令M=2、3、4即可得到P、PI、PID控制下的系统输出：

图3.7 M=2 δτ=2.8

图3.8 M=3 δτ=2.8

图3.9 M=4 δτ=2.8

---

总结

  总结什么的不想写了，就放一段文字在这里😉。

参考文献

[1]刘金琨. 先进PID控制MATLAB仿真.第4版[M]. 电子工业出版社, 2016.
